Зварювальний модуль для зварюваних рейок колії

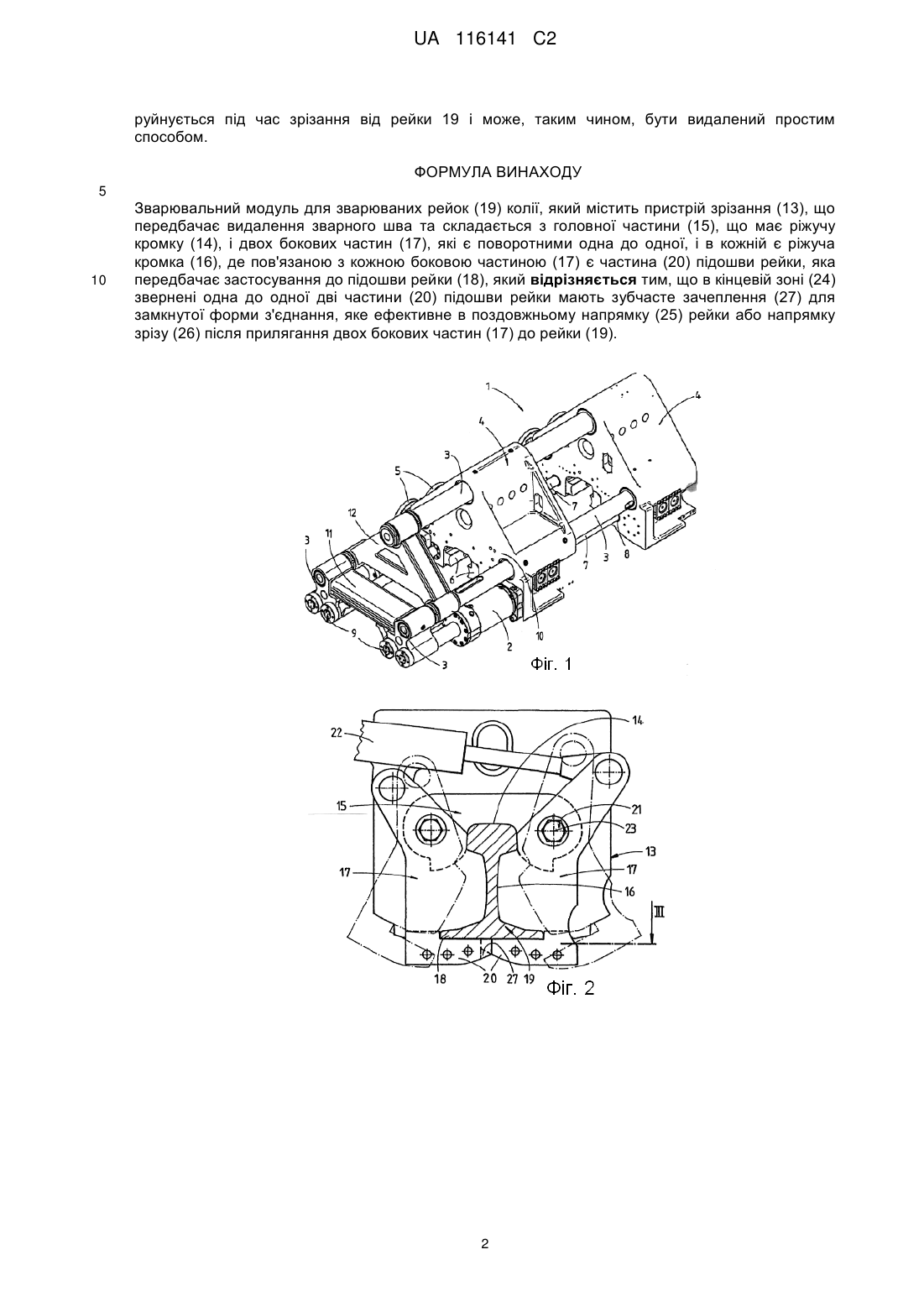

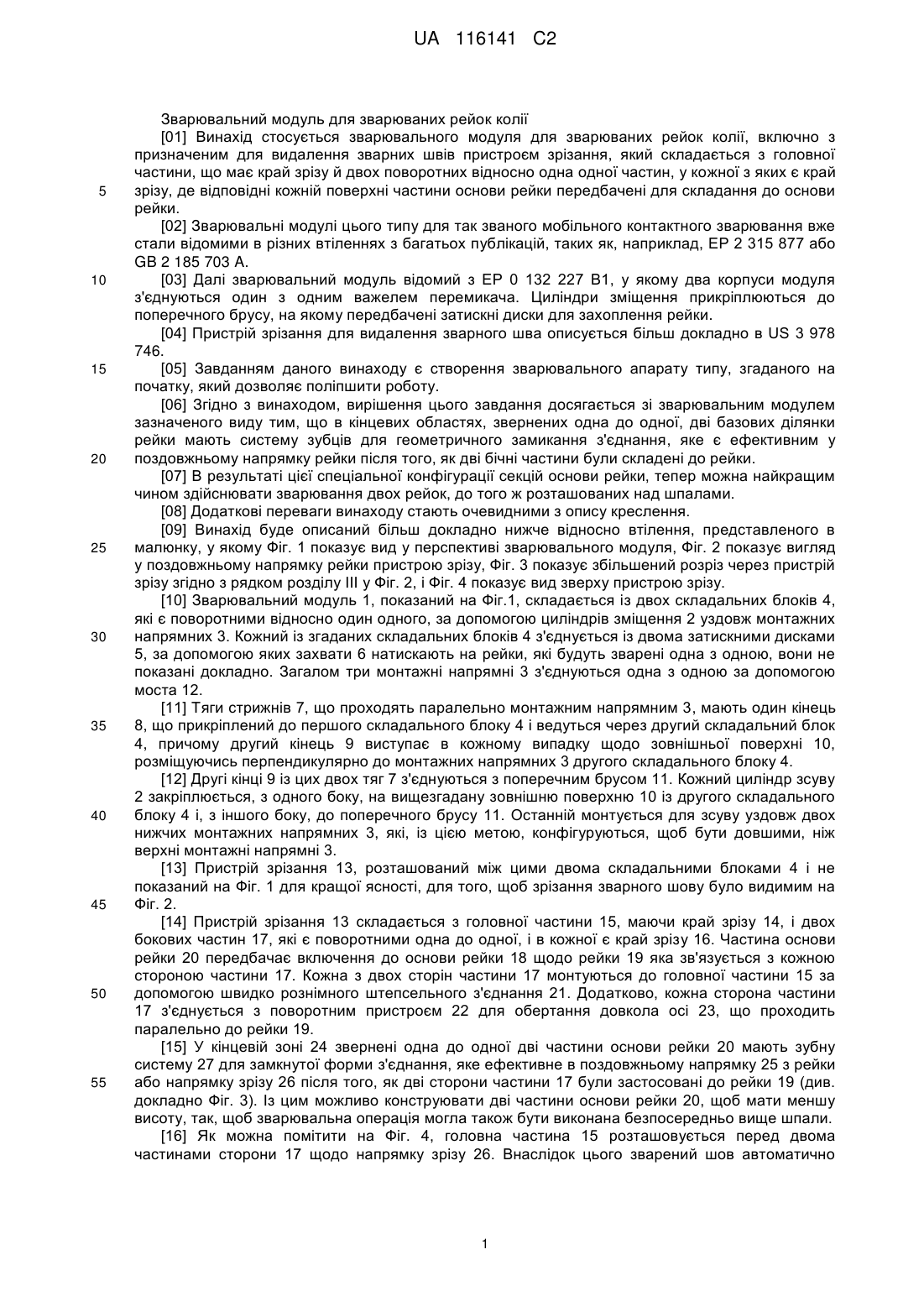

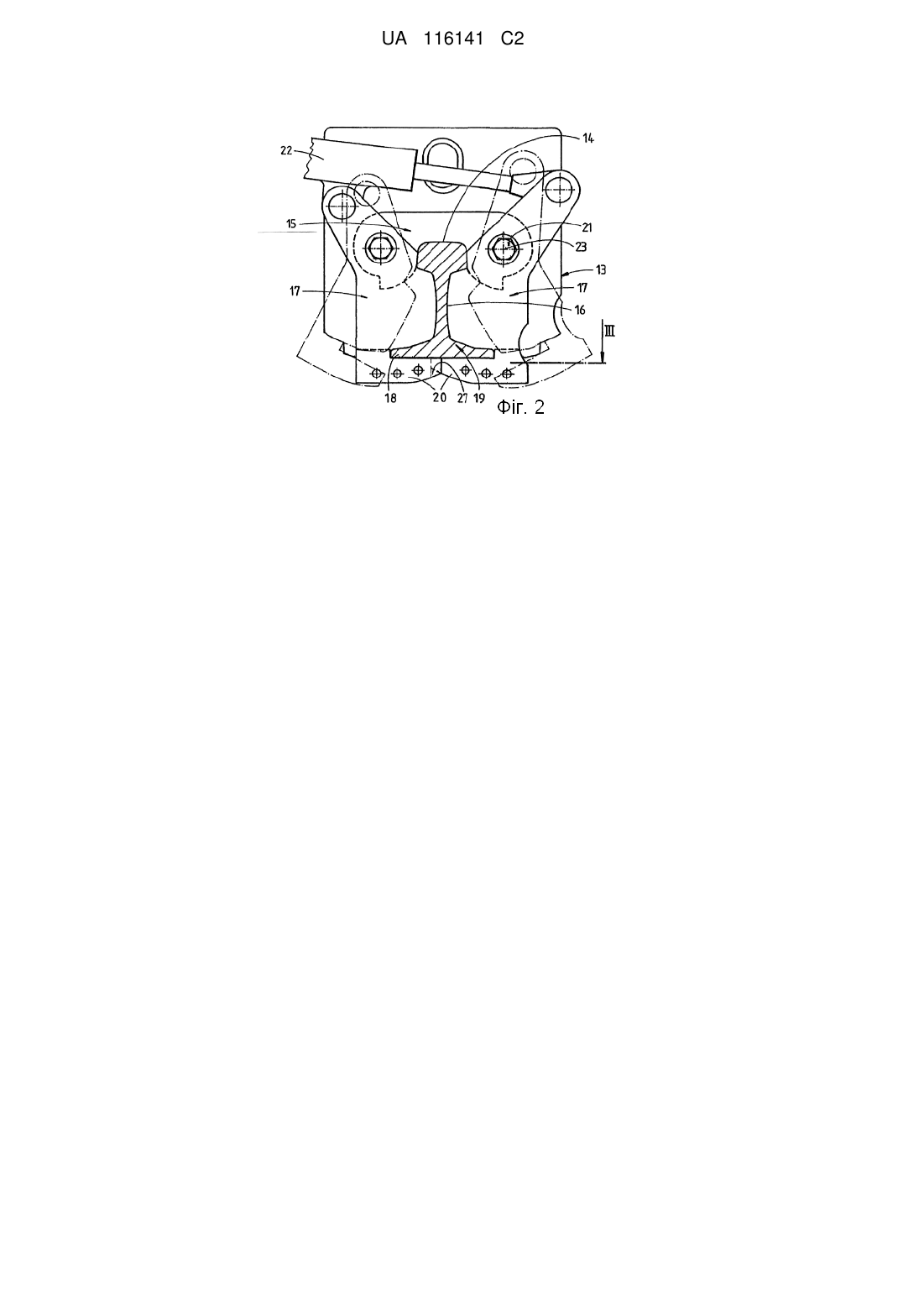

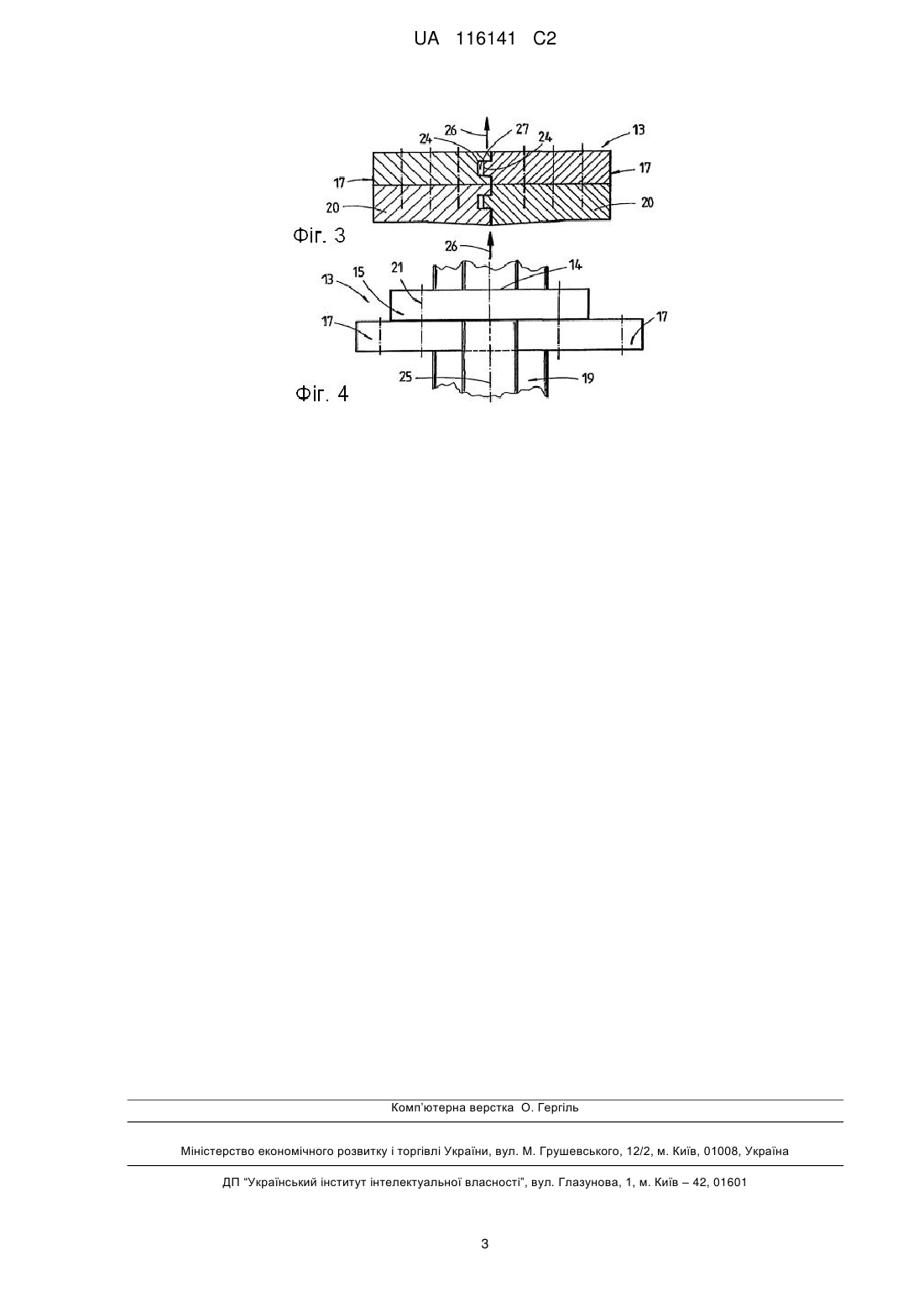

Реферат: Зварювальний модуль для зварюваних рейок (19) колії, який містить пристрій зрізання (13), що передбачає видалення зварного шва. Пристрій зрізання складається з головної частини (15), що має ріжучу кромку (14), і двох бокових частин (17), які є поворотними одна до одної, і в кожній є ріжуча кромка (16). Пов'язаною з кожною боковою частиною (17) є частина (20) підошви рейки, яка передбачає застосування до підошви рейки (18). В кінцевій зоні (24) звернені одна до одної дві частини (20) підошви рейки мають зубчасте зачеплення (27) для замкнутої форми з'єднання, яке ефективне в поздовжньому напрямку (25) рейки після прилягання двох бокових частин (17) до рейки (19). UA 116141 C2 (12) UA 116141 C2 UA 116141 C2 5 10 15 20 25 30 35 40 45 50 55 Зварювальний модуль для зварюваних рейок колії [01] Винахід стосується зварювального модуля для зварюваних рейок колії, включно з призначеним для видалення зварних швів пристроєм зрізання, який складається з головної частини, що має край зрізу й двох поворотних відносно одна одної частин, у кожної з яких є край зрізу, де відповідні кожній поверхні частини основи рейки передбачені для складання до основи рейки. [02] Зварювальні модулі цього типу для так званого мобільного контактного зварювання вже стали відомими в різних втіленнях з багатьох публікацій, таких як, наприклад, EP 2 315 877 або GB 2 185 703 A. [03] Далі зварювальний модуль відомий з EP 0 132 227 B1, у якому два корпуси модуля з'єднуються один з одним важелем перемикача. Циліндри зміщення прикріплюються до поперечного брусу, на якому передбачені затискні диски для захоплення рейки. [04] Пристрій зрізання для видалення зварного шва описується більш докладно в US 3 978 746. [05] Завданням даного винаходу є створення зварювального апарату типу, згаданого на початку, який дозволяє поліпшити роботу. [06] Згідно з винаходом, вирішення цього завдання досягається зі зварювальним модулем зазначеного виду тим, що в кінцевих областях, звернених одна до одної, дві базових ділянки рейки мають систему зубців для геометричного замикання з'єднання, яке є ефективним у поздовжньому напрямку рейки після того, як дві бічні частини були складені до рейки. [07] В результаті цієї спеціальної конфігурації секцій основи рейки, тепер можна найкращим чином здійснювати зварювання двох рейок, до того ж розташованих над шпалами. [08] Додаткові переваги винаходу стають очевидними з опису креслення. [09] Винахід буде описаний більш докладно нижче відносно втілення, представленого в малюнку, у якому Фіг. 1 показує вид у перспективі зварювального модуля, Фіг. 2 показує вигляд у поздовжньому напрямку рейки пристрою зрізу, Фіг. 3 показує збільшений розріз через пристрій зрізу згідно з рядком розділу III у Фіг. 2, і Фіг. 4 показує вид зверху пристрою зрізу. [10] Зварювальний модуль 1, показаний на Фіг.1, складається із двох складальних блоків 4, які є поворотними відносно один одного, за допомогою циліндрів зміщення 2 уздовж монтажних напрямних 3. Кожний із згаданих складальних блоків 4 з'єднується із двома затискними дисками 5, за допомогою яких захвати 6 натискають на рейки, які будуть зварені одна з одною, вони не показані докладно. Загалом три монтажні напрямні 3 з'єднуються одна з одною за допомогою моста 12. [11] Тяги стрижнів 7, що проходять паралельно монтажним напрямним 3, мають один кінець 8, що прикріплений до першого складального блоку 4 і ведуться через другий складальний блок 4, причому другий кінець 9 виступає в кожному випадку щодо зовнішньої поверхні 10, розміщуючись перпендикулярно до монтажних напрямних 3 другого складального блоку 4. [12] Другі кінці 9 із цих двох тяг 7 з'єднуються з поперечним брусом 11. Кожний циліндр зсуву 2 закріплюється, з одного боку, на вищезгадану зовнішню поверхню 10 із другого складального блоку 4 і, з іншого боку, до поперечного брусу 11. Останній монтується для зсуву уздовж двох нижчих монтажних напрямних 3, які, із цією метою, конфігуруються, щоб бути довшими, ніж верхні монтажні напрямні 3. [13] Пристрій зрізання 13, розташований між цими двома складальними блоками 4 і не показаний на Фіг. 1 для кращої ясності, для того, щоб зрізання зварного шову було видимим на Фіг. 2. [14] Пристрій зрізання 13 складається з головної частини 15, маючи край зрізу 14, і двох бокових частин 17, які є поворотними одна до одної, і в кожної є край зрізу 16. Частина основи рейки 20 передбачає включення до основи рейки 18 щодо рейки 19 яка зв'язується з кожною стороною частини 17. Кожна з двох сторін частини 17 монтуються до головної частини 15 за допомогою швидко рознімного штепсельного з'єднання 21. Додатково, кожна сторона частини 17 з'єднується з поворотним пристроєм 22 для обертання довкола осі 23, що проходить паралельно до рейки 19. [15] У кінцевій зоні 24 звернені одна до одної дві частини основи рейки 20 мають зубну систему 27 для замкнутої форми з'єднання, яке ефективне в поздовжньому напрямку 25 з рейки або напрямку зрізу 26 після того, як дві сторони частини 17 були застосовані до рейки 19 (див. докладно Фіг. 3). Із цим можливо конструювати дві частини основи рейки 20, щоб мати меншу висоту, так, щоб зварювальна операція могла також бути виконана безпосередньо вище шпали. [16] Як можна помітити на Фіг. 4, головна частина 15 розташовується перед двома частинами сторони 17 щодо напрямку зрізу 26. Внаслідок цього зварений шов автоматично 1 UA 116141 C2 руйнується під час зрізання від рейки 19 і може, таким чином, бути видалений простим способом. ФОРМУЛА ВИНАХОДУ 5 10 Зварювальний модуль для зварюваних рейок (19) колії, який містить пристрій зрізання (13), що передбачає видалення зварного шва та складається з головної частини (15), що має ріжучу кромку (14), і двох бокових частин (17), які є поворотними одна до одної, і в кожній є ріжуча кромка (16), де пов'язаною з кожною боковою частиною (17) є частина (20) підошви рейки, яка передбачає застосування до підошви рейки (18), який відрізняється тим, що в кінцевій зоні (24) звернені одна до одної дві частини (20) підошви рейки мають зубчасте зачеплення (27) для замкнутої форми з'єднання, яке ефективне в поздовжньому напрямку (25) рейки або напрямку зрізу (26) після прилягання двох бокових частин (17) до рейки (19). 2 UA 116141 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
