Пристрій для точіння зовнішніх сферичних поверхонь

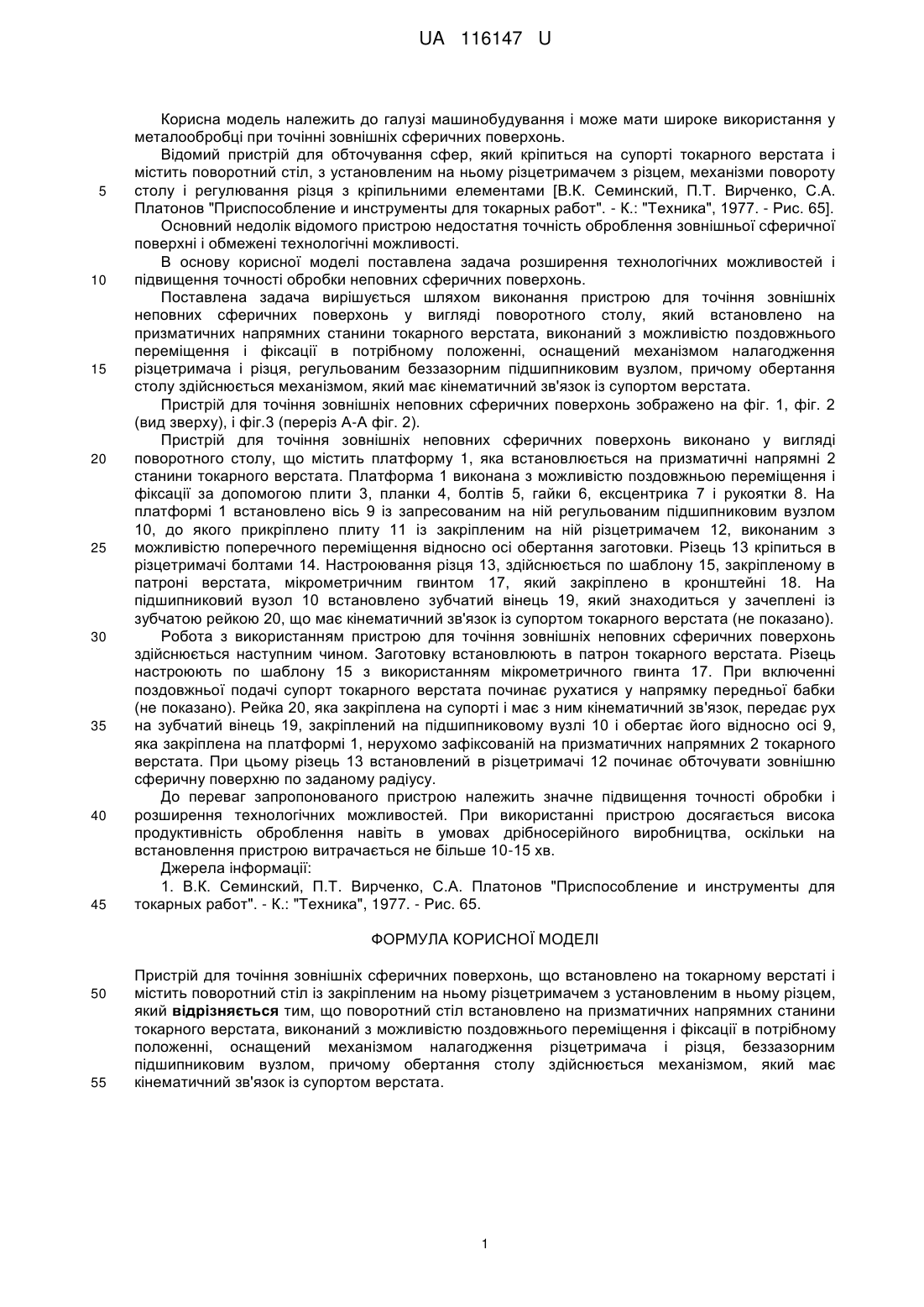

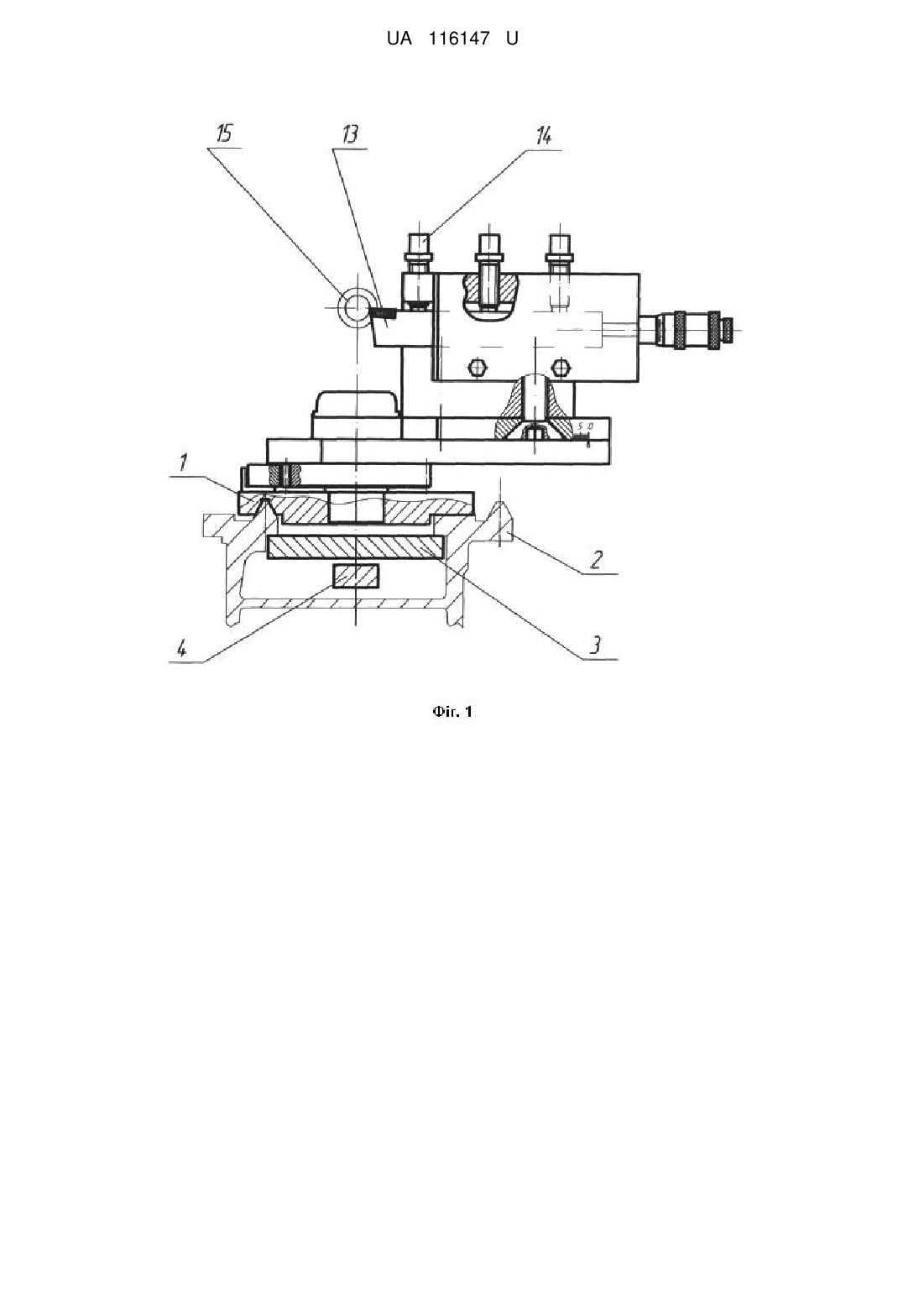

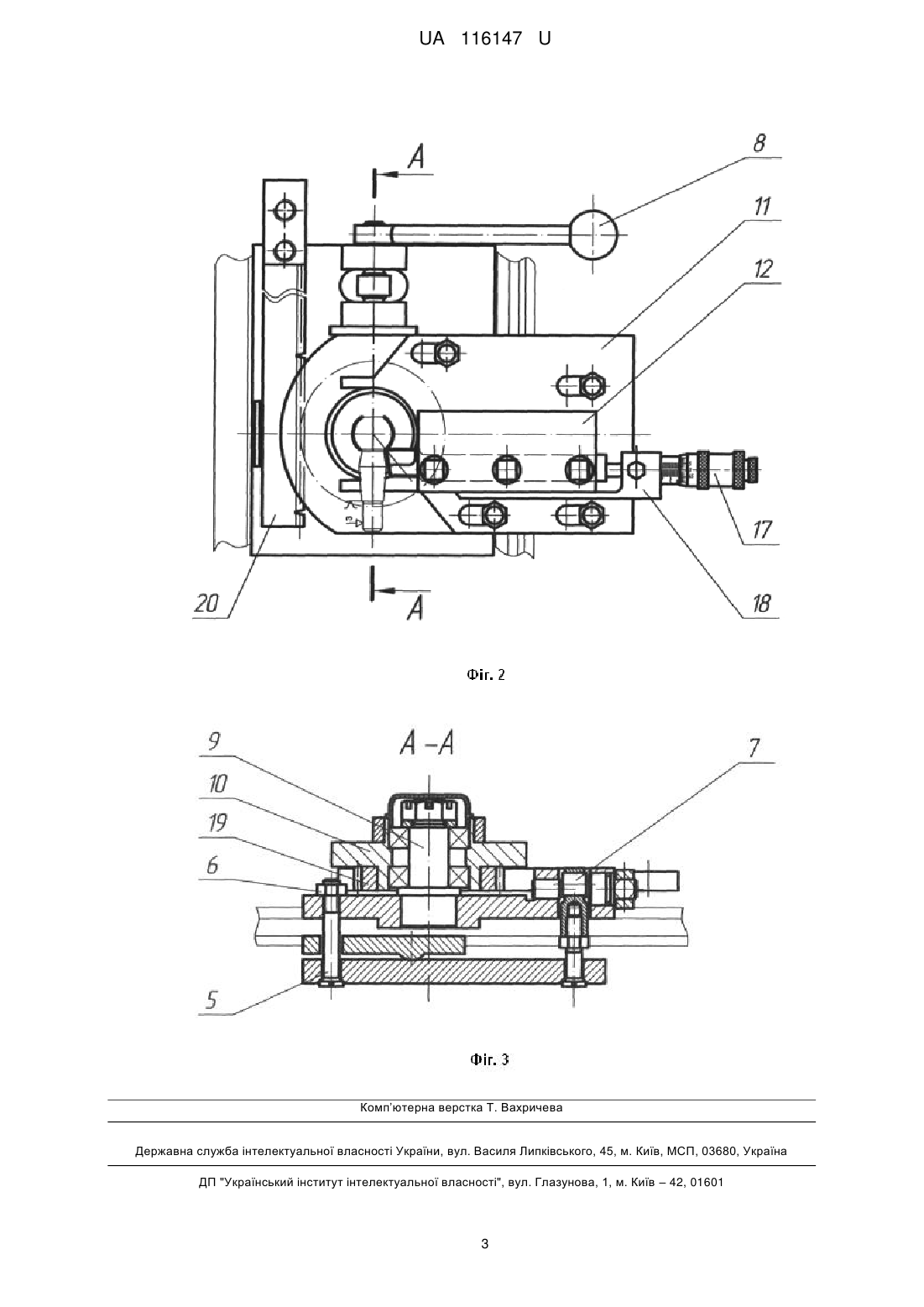

Реферат: UA 116147 U UA 116147 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і може мати широке використання у металообробці при точінні зовнішніх сферичних поверхонь. Відомий пристрій для обточування сфер, який кріпиться на супорті токарного верстата і містить поворотний стіл, з установленим на ньому різцетримачем з різцем, механізми повороту столу і регулювання різця з кріпильними елементами [В.К. Семинский, П.Т. Вирченко, С.А. Платонов "Приспособление и инструменты для токарных работ". - К.: "Техника", 1977. - Рис. 65]. Основний недолік відомого пристрою недостатня точність оброблення зовнішньої сферичної поверхні і обмежені технологічні можливості. В основу корисної моделі поставлена задача розширення технологічних можливостей і підвищення точності обробки неповних сферичних поверхонь. Поставлена задача вирішується шляхом виконання пристрою для точіння зовнішніх неповних сферичних поверхонь у вигляді поворотного столу, який встановлено на призматичних напрямних станини токарного верстата, виконаний з можливістю поздовжнього переміщення і фіксації в потрібному положенні, оснащений механізмом налагодження різцетримача і різця, регульованим беззазорним підшипниковим вузлом, причому обертання столу здійснюється механізмом, який має кінематичний зв'язок із супортом верстата. Пристрій для точіння зовнішніх неповних сферичних поверхонь зображено на фіг. 1, фіг. 2 (вид зверху), і фіг.3 (переріз А-А фіг. 2). Пристрій для точіння зовнішніх неповних сферичних поверхонь виконано у вигляді поворотного столу, що містить платформу 1, яка встановлюється на призматичні напрямні 2 станини токарного верстата. Платформа 1 виконана з можливістю поздовжньою переміщення і фіксації за допомогою плити 3, планки 4, болтів 5, гайки 6, ексцентрика 7 і рукоятки 8. На платформі 1 встановлено вісь 9 із запресованим на ній регульованим підшипниковим вузлом 10, до якого прикріплено плиту 11 із закріпленим на ній різцетримачем 12, виконаним з можливістю поперечного переміщення відносно осі обертання заготовки. Різець 13 кріпиться в різцетримачі болтами 14. Настроювання різця 13, здійснюється по шаблону 15, закріпленому в патроні верстата, мікрометричним гвинтом 17, який закріплено в кронштейні 18. На підшипниковий вузол 10 встановлено зубчатий вінець 19, який знаходиться у зачеплені із зубчатою рейкою 20, що має кінематичний зв'язок із супортом токарного верстата (не показано). Робота з використанням пристрою для точіння зовнішніх неповних сферичних поверхонь здійснюється наступним чином. Заготовку встановлюють в патрон токарного верстата. Різець настроюють по шаблону 15 з використанням мікрометричного гвинта 17. При включенні поздовжньої подачі супорт токарного верстата починає рухатися у напрямку передньої бабки (не показано). Рейка 20, яка закріплена на супорті і має з ним кінематичний зв'язок, передає рух на зубчатий вінець 19, закріплений на підшипниковому вузлі 10 і обертає його відносно осі 9, яка закріплена на платформі 1, нерухомо зафіксованій на призматичних напрямних 2 токарного верстата. При цьому різець 13 встановлений в різцетримачі 12 починає обточувати зовнішню сферичну поверхню по заданому радіусу. До переваг запропонованого пристрою належить значне підвищення точності обробки і розширення технологічних можливостей. При використанні пристрою досягається висока продуктивність оброблення навіть в умовах дрібносерійного виробництва, оскільки на встановлення пристрою витрачається не більше 10-15 хв. Джерела інформації: 1. В.К. Семинский, П.Т. Вирченко, С.А. Платонов "Приспособление и инструменты для токарных работ". - К.: "Техника", 1977. - Рис. 65. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для точіння зовнішніх сферичних поверхонь, що встановлено на токарному верстаті і містить поворотний стіл із закріпленим на ньому різцетримачем з установленим в ньому різцем, який відрізняється тим, що поворотний стіл встановлено на призматичних напрямних станини токарного верстата, виконаний з можливістю поздовжнього переміщення і фіксації в потрібному положенні, оснащений механізмом налагодження різцетримача і різця, беззазорним підшипниковим вузлом, причому обертання столу здійснюється механізмом, який має кінематичний зв'язок із супортом верстата. 1 UA 116147 U 2 UA 116147 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
