Спосіб обробки зовнішніх фасонних поверхонь

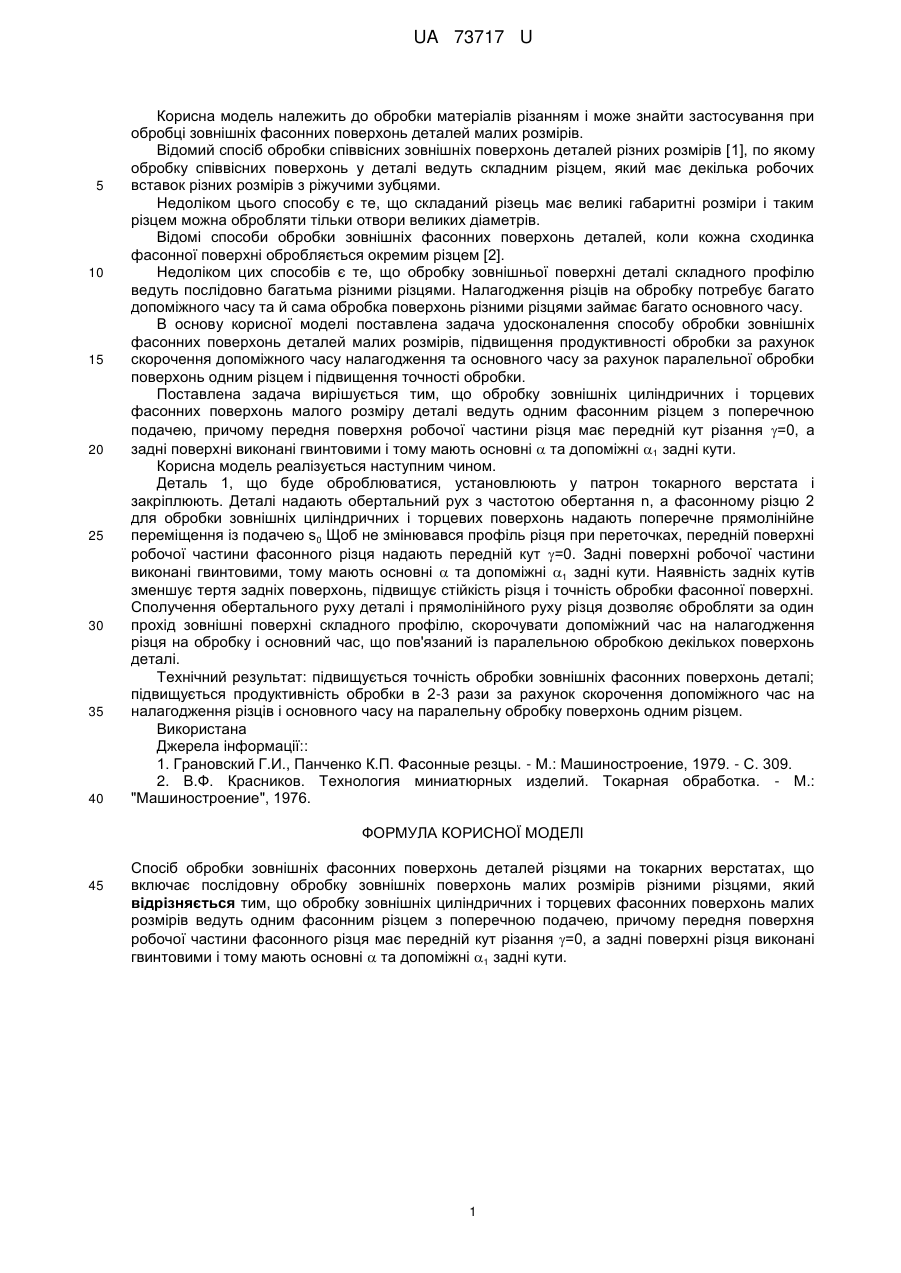

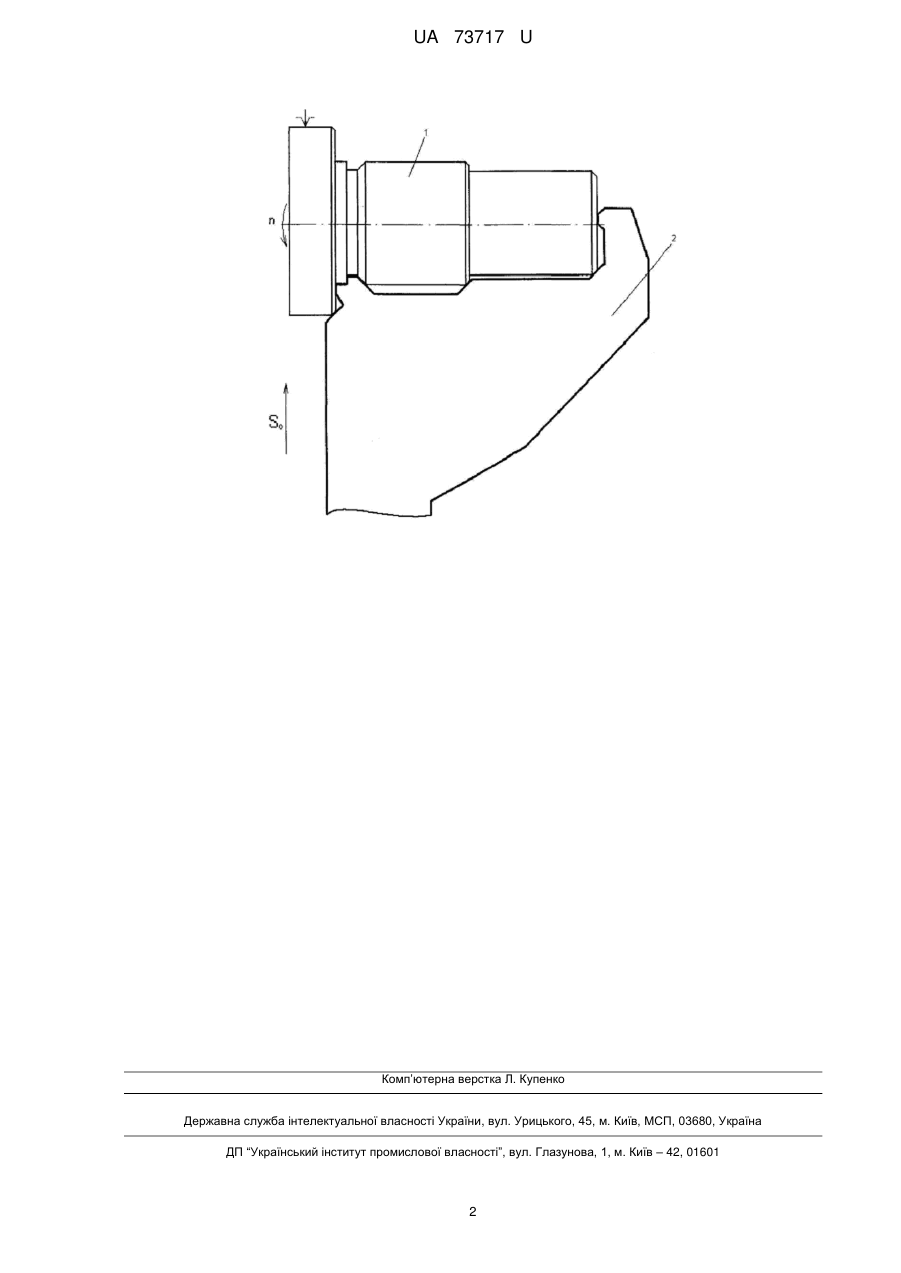

Реферат: Спосіб обробки зовнішніх фасонних поверхонь деталей різцями на токарних верстатах включає послідовну обробку зовнішніх поверхонь малих розмірів різними різцями, ведення одним фасонним різцем з поперечною подачею. UA 73717 U (54) СПОСІБ ОБРОБКИ ЗОВНІШНІХ ФАСОННИХ ПОВЕРХОНЬ UA 73717 U UA 73717 U 5 10 15 20 25 30 35 40 Корисна модель належить до обробки матеріалів різанням і може знайти застосування при обробці зовнішніх фасонних поверхонь деталей малих розмірів. Відомий спосіб обробки співвісних зовнішніх поверхонь деталей різних розмірів [1], по якому обробку співвісних поверхонь у деталі ведуть складним різцем, який має декілька робочих вставок різних розмірів з ріжучими зубцями. Недоліком цього способу є те, що складаний різець має великі габаритні розміри і таким різцем можна обробляти тільки отвори великих діаметрів. Відомі способи обробки зовнішніх фасонних поверхонь деталей, коли кожна сходинка фасонної поверхні обробляється окремим різцем [2]. Недоліком цих способів є те, що обробку зовнішньої поверхні деталі складного профілю ведуть послідовно багатьма різними різцями. Налагодження різців на обробку потребує багато допоміжного часу та й сама обробка поверхонь різними різцями займає багато основного часу. В основу корисної моделі поставлена задача удосконалення способу обробки зовнішніх фасонних поверхонь деталей малих розмірів, підвищення продуктивності обробки за рахунок скорочення допоміжного часу налагодження та основного часу за рахунок паралельної обробки поверхонь одним різцем і підвищення точності обробки. Поставлена задача вирішується тим, що обробку зовнішніх циліндричних і торцевих фасонних поверхонь малого розміру деталі ведуть одним фасонним різцем з поперечною подачею, причому передня поверхня робочої частини різця має передній кут різання =0, а задні поверхні виконані гвинтовими і тому мають основні  та допоміжні 1 задні кути. Корисна модель реалізується наступним чином. Деталь 1, що буде оброблюватися, установлюють у патрон токарного верстата і закріплюють. Деталі надають обертальний рух з частотою обертання n, а фасонному різцю 2 для обробки зовнішніх циліндричних і торцевих поверхонь надають поперечне прямолінійне переміщення із подачею s0 Щоб не змінювався профіль різця при переточках, передній поверхні робочої частини фасонного різця надають передній кут =0. Задні поверхні робочої частини виконані гвинтовими, тому мають основні  та допоміжні 1 задні кути. Наявність задніх кутів зменшує тертя задніх поверхонь, підвищує стійкість різця і точність обробки фасонної поверхні. Сполучення обертального руху деталі і прямолінійного руху різця дозволяє обробляти за один прохід зовнішні поверхні складного профілю, скорочувати допоміжний час на налагодження різця на обробку і основний час, що пов'язаний із паралельною обробкою декількох поверхонь деталі. Технічний результат: підвищується точність обробки зовнішніх фасонних поверхонь деталі; підвищується продуктивність обробки в 2-3 рази за рахунок скорочення допоміжного час на налагодження різців і основного часу на паралельну обробку поверхонь одним різцем. Використана Джерела інформації:: 1. Грановский Г.И., Панченко К.П. Фасонные резцы. - М.: Машиностроение, 1979. - С. 309. 2. В.Ф. Красников. Технология миниатюрных изделий. Токарная обработка. - М.: "Машиностроение", 1976. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб обробки зовнішніх фасонних поверхонь деталей різцями на токарних верстатах, що включає послідовну обробку зовнішніх поверхонь малих розмірів різними різцями, який відрізняється тим, що обробку зовнішніх циліндричних і торцевих фасонних поверхонь малих розмірів ведуть одним фасонним різцем з поперечною подачею, причому передня поверхня робочої частини фасонного різця має передній кут різання =0, а задні поверхні різця виконані гвинтовими і тому мають основні  та допоміжні 1 задні кути. 1 UA 73717 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
