Спосіб захисту інформаційного обміну в локальній системі радіозв’язку

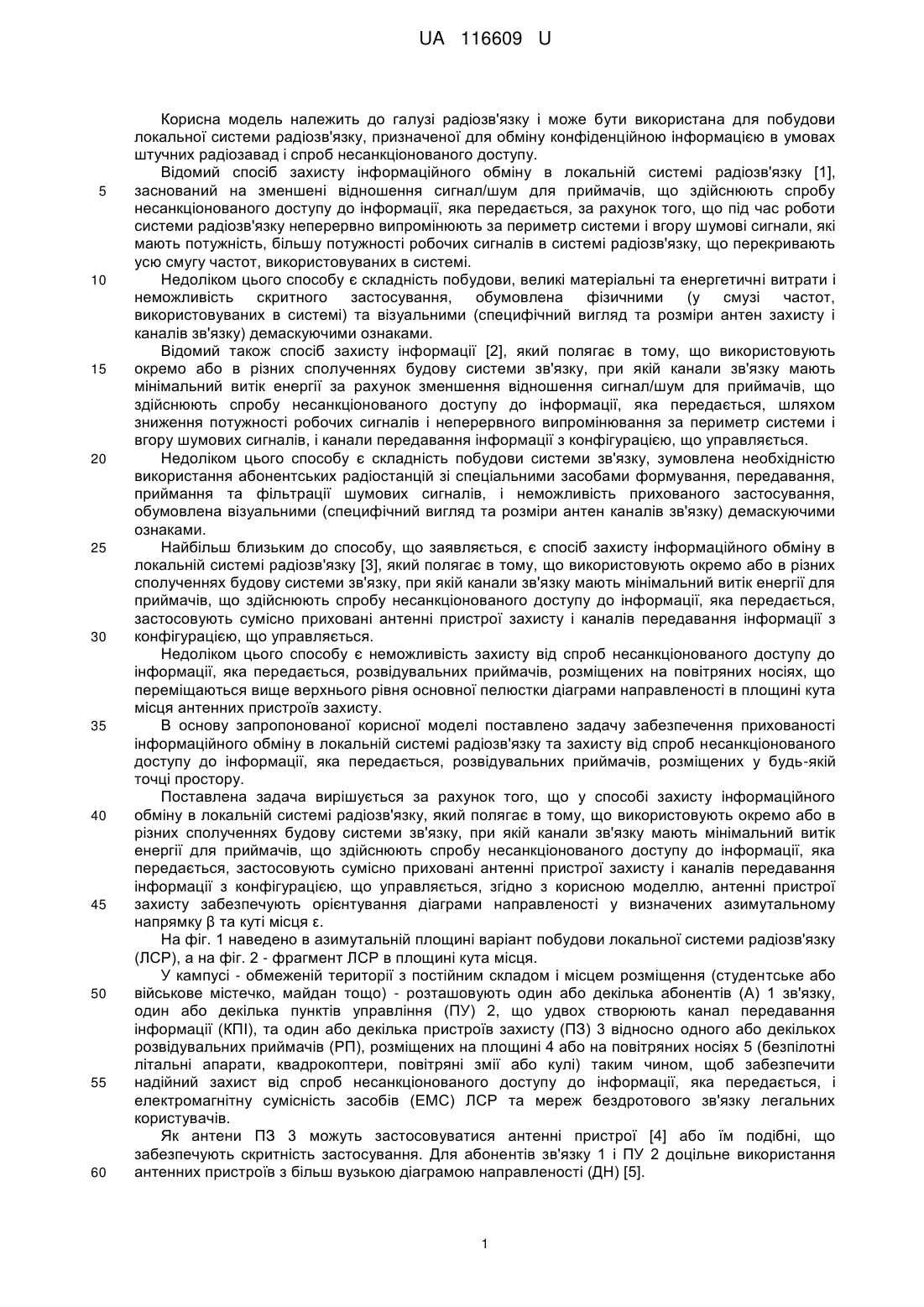

Реферат: Спосіб захисту інформаційного обміну в локальній системі радіозв'язку полягає в тому, що використовують окремо або в різних сполученнях будову системи зв'язку, при якій канали зв'язку мають мінімальний витік енергії для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, застосовують сумісно приховані антенні пристрої захисту і каналів передавання інформації з конфігурацією, що управляється. При цьому антенні пристрої захисту забезпечують орієнтування діаграми направленості в визначених азимутальному напрямку  та куті місця . UA 116609 U (12) UA 116609 U UA 116609 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіозв'язку і може бути використана для побудови локальної системи радіозв'язку, призначеної для обміну конфіденційною інформацією в умовах штучних радіозавад і спроб несанкціонованого доступу. Відомий спосіб захисту інформаційного обміну в локальній системі радіозв'язку [1], заснований на зменшені відношення сигнал/шум для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, за рахунок того, що під час роботи системи радіозв'язку неперервно випромінюють за периметр системи і вгору шумові сигнали, які мають потужність, більшу потужності робочих сигналів в системі радіозв'язку, що перекривають усю смугу частот, використовуваних в системі. Недоліком цього способу є складність побудови, великі матеріальні та енергетичні витрати і неможливість скритного застосування, обумовлена фізичними (у смузі частот, використовуваних в системі) та візуальними (специфічний вигляд та розміри антен захисту і каналів зв'язку) демаскуючими ознаками. Відомий також спосіб захисту інформації [2], який полягає в тому, що використовують окремо або в різних сполученнях будову системи зв'язку, при якій канали зв'язку мають мінімальний витік енергії за рахунок зменшення відношення сигнал/шум для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, шляхом зниження потужності робочих сигналів і неперервного випромінювання за периметр системи і вгору шумових сигналів, і канали передавання інформації з конфігурацією, що управляється. Недоліком цього способу є складність побудови системи зв'язку, зумовлена необхідністю використання абонентських радіостанцій зі спеціальними засобами формування, передавання, приймання та фільтрації шумових сигналів, і неможливість прихованого застосування, обумовлена візуальними (специфічний вигляд та розміри антен каналів зв'язку) демаскуючими ознаками. Найбільш близьким до способу, що заявляється, є спосіб захисту інформаційного обміну в локальній системі радіозв'язку [3], який полягає в тому, що використовують окремо або в різних сполученнях будову системи зв'язку, при якій канали зв'язку мають мінімальний витік енергії для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, застосовують сумісно приховані антенні пристрої захисту і каналів передавання інформації з конфігурацією, що управляється. Недоліком цього способу є неможливість захисту від спроб несанкціонованого доступу до інформації, яка передається, розвідувальних приймачів, розміщених на повітряних носіях, що переміщаються вище верхнього рівня основної пелюстки діаграми направленості в площині кута місця антенних пристроїв захисту. В основу запропонованої корисної моделі поставлено задачу забезпечення прихованості інформаційного обміну в локальній системі радіозв'язку та захисту від спроб несанкціонованого доступу до інформації, яка передається, розвідувальних приймачів, розміщених у будь-якій точці простору. Поставлена задача вирішується за рахунок того, що у способі захисту інформаційного обміну в локальній системі радіозв'язку, який полягає в тому, що використовують окремо або в різних сполученнях будову системи зв'язку, при якій канали зв'язку мають мінімальний витік енергії для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, застосовують сумісно приховані антенні пристрої захисту і каналів передавання інформації з конфігурацією, що управляється, згідно з корисною моделлю, антенні пристрої захисту забезпечують орієнтування діаграми направленості у визначених азимутальному напрямку β та куті місця ε. На фіг. 1 наведено в азимутальній площині варіант побудови локальної системи радіозв'язку (ЛСР), а на фіг. 2 - фрагмент ЛСР в площині кута місця. У кампусі - обмеженій території з постійним складом і місцем розміщення (студентське або військове містечко, майдан тощо) - розташовують один або декілька абонентів (А) 1 зв'язку, один або декілька пунктів управління (ПУ) 2, що удвох створюють канал передавання інформації (КПІ), та один або декілька пристроїв захисту (ПЗ) 3 відносно одного або декількох розвідувальних приймачів (РП), розміщених на площині 4 або на повітряних носіях 5 (безпілотні літальні апарати, квадрокоптери, повітряні змії або кулі) таким чином, щоб забезпечити надійний захист від спроб несанкціонованого доступу до інформації, яка передається, і електромагнітну сумісність засобів (ЕМС) ЛСР та мереж бездротового зв'язку легальних користувачів. Як антени ПЗ 3 можуть застосовуватися антенні пристрої [4] або їм подібні, що забезпечують скритність застосування. Для абонентів зв'язку 1 і ПУ 2 доцільне використання антенних пристроїв з більш вузькою діаграмою направленості (ДН) [5]. 1 UA 116609 U 5 10 15 20 25 30 35 Конфігурація ЛСР змінюється зі зміною обстановки (переміщенні РП) шляхом взаємного переміщення відносно РП і один до одного ПЗ та КПІ (абонентів і, при необхідності, ПУ) таким чином, щоб директриси ДН ПЗ були спрямовані на розміщений у просторі або рухомий РП при умові забезпечення ЕМС. Адаптація до змін умов функціонування ЛСР потребує вирішення низки задач, зокрема, визначення точок розміщення РП, оптимізації розташування ПЗ, розрахунку їх мінімальної потужності, розрахунку покриття, інтерференцій. Перелічені задачі вирішує програмний виріб (ПВ) HTZ warfare, який може використовуватися на обчислювальному засобі (ноутбук, планшет тощо) ПУ. Результати розрахунків відображаються в 3D-форматі, що дозволяє уявити радіоелектронну обстановку у будь-якій точці об'єкта аналізу та визначити азимут  та кут місця  окремого розвідувального приймача або зони його баражування, як показано на фіг. 2. Зміна кута розкриву φ та відстані S вібратора (системи вібраторів) від вершини дзеркала дозволяє змінювати ширину ДН та кількість її пелюстків в азимутальній площині з метою визначення азимуту цілі однопелюстковим методом максимуму або двопелюстковим методом мінімуму. Забезпечення орієнтування (наведення) ДН антенного пристрою захисту в потрібних азимутальному напрямку  та куті місця  здійснюють за допомогою візира, оптична вісь якого спрямована на об'єкт спостереження (розвідувальний приймач). Таким чином, запропонована корисна модель забезпечує точне наведення діаграми направленості у напрямку цілі (об'єкта спостереження) і може бути використана для пеленгування та/або заглушення джерела радіовипромінювання (завад), розміщеного на повітряному носії. Це гарантує адаптованість до будь-якої обстановки, що склалася в системі радіозв'язку, і захист локальної системи радіозв'язку. Джерела інформації: 1. Пат. РФ № 2114513, МПК (2006. 01) Н04K3/00. Способ защиты информационного обмена в локальной системе радиосвязи / Опубл. 27.06.1998 [Электронный ресурс]. - Режим доступа: http://www.freepatent.ru. 2. Левин В.Н. Концептуальная основа информационной безопасности компьютерных сетей, технология электронных коммуникаций [Текст] / В.Н. Левин, Д.М. Платонов, Ю.А. Тимофеев // Информационная безопасность компьютерных сетей. - Т. 45. - М.: Экотрендз, 1993. - С. 5-43. 3. Пат. України № 104505 на корисну модель, МПК (2015.01) Н04В7/00. Спосіб захисту інформаційного обміну в локальній системі радіозв'язку / Опубл. 10.02.2016, бюл. № 3. 4. Пат. України № 95314 на корисну модель, МПК (2015.01) Н04В7/00. Антенний пристрій / Опубл. 25.12.2014, бюл. № 24. 5. Пат. України № 96899 на корисну модель, МПК (2015.01) Н04В7/00. Антенний пристрій / Опубл. 25.02.2015, бюл. № 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб захисту інформаційного обміну в локальній системі радіозв'язку, який полягає в тому, що використовують окремо або в різних сполученнях будову системи зв'язку, при якій канали зв'язку мають мінімальний витік енергії для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, застосовують сумісно приховані антенні пристрої захисту і каналів передавання інформації з конфігурацією, що управляється, який відрізняється тим, що антенні пристрої захисту забезпечують орієнтування діаграми направленості у визначених азимутальному напрямку  та куті місця . 2 UA 116609 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
