Піддон душовий з вбудованим рекупераційним теплообмінником

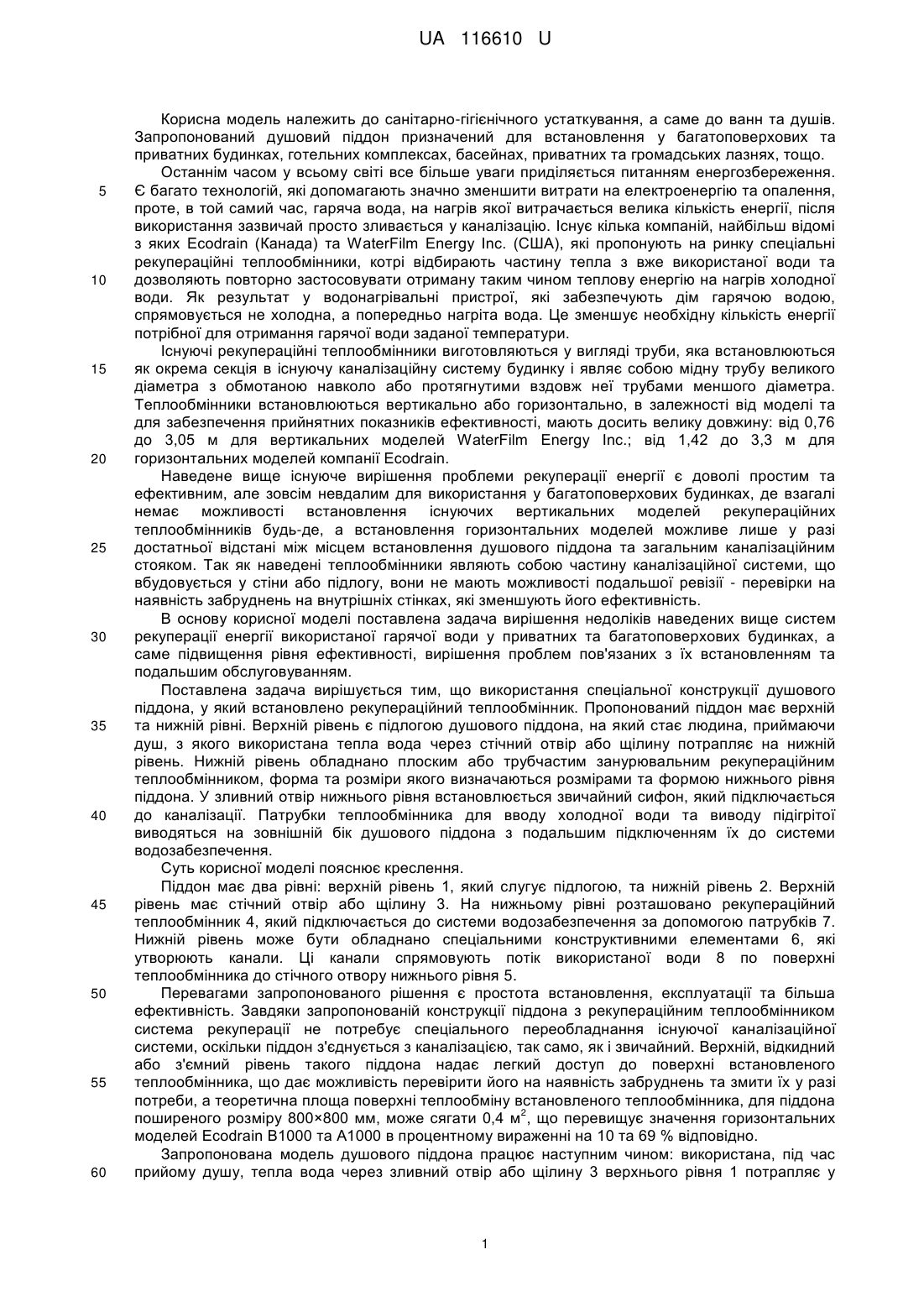

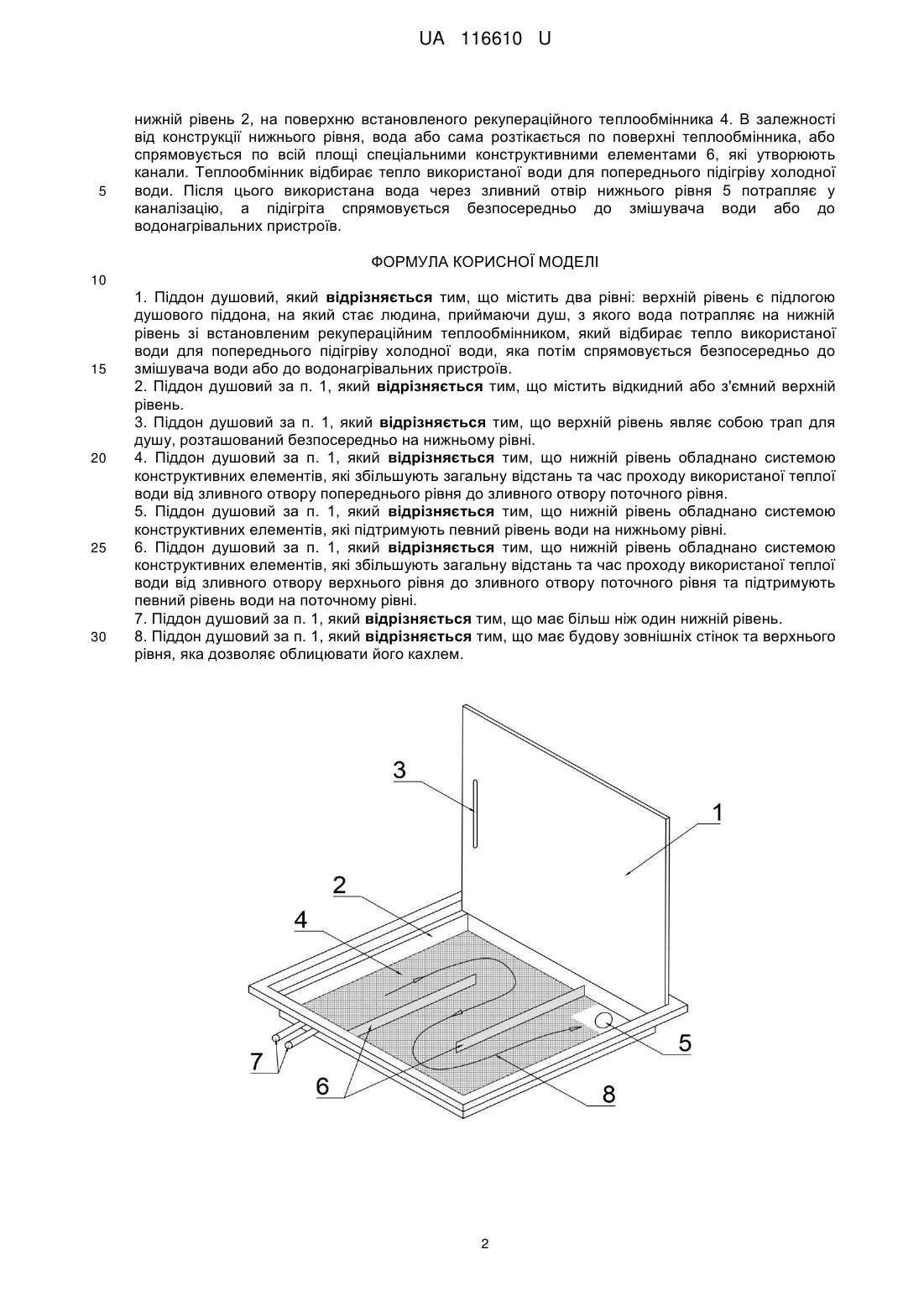

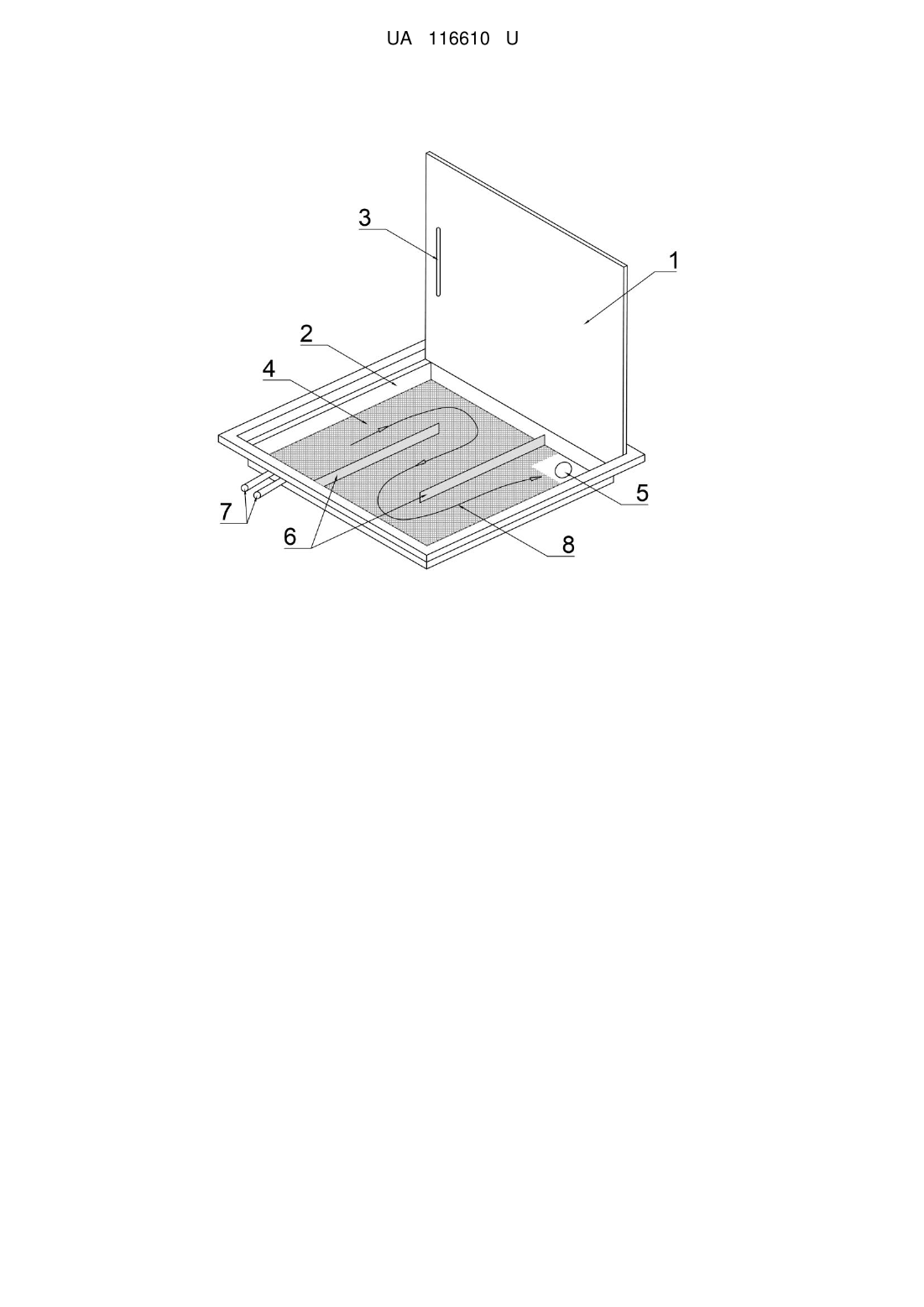

Реферат: UA 116610 U UA 116610 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до санітарно-гігієнічного устаткування, а саме до ванн та душів. Запропонований душовий піддон призначений для встановлення у багатоповерхових та приватних будинках, готельних комплексах, басейнах, приватних та громадських лазнях, тощо. Останнім часом у всьому світі все більше уваги приділяється питанням енергозбереження. Є багато технологій, які допомагають значно зменшити витрати на електроенергію та опалення, проте, в той самий час, гаряча вода, на нагрів якої витрачається велика кількість енергії, після використання зазвичай просто зливається у каналізацію. Існує кілька компаній, найбільш відомі з яких Еcodrain (Канада) та WaterFilm Energy Inc. (США), які пропонують на ринку спеціальні рекупераційні теплообмінники, котрі відбирають частину тепла з вже використаної води та дозволяють повторно застосовувати отриману таким чином теплову енергію на нагрів холодної води. Як результат у водонагрівальні пристрої, які забезпечують дім гарячою водою, спрямовується не холодна, а попередньо нагріта вода. Це зменшує необхідну кількість енергії потрібної для отримання гарячої води заданої температури. Існуючі рекупераційні теплообмінники виготовляються у вигляді труби, яка встановлюються як окрема секція в існуючу каналізаційну систему будинку і являє собою мідну трубу великого діаметра з обмотаною навколо або протягнутими вздовж неї трубами меншого діаметра. Теплообмінники встановлюються вертикально або горизонтально, в залежності від моделі та для забезпечення прийнятних показників ефективності, мають досить велику довжину: від 0,76 до 3,05 м для вертикальних моделей WaterFilm Energy Inc.; від 1,42 до 3,3 м для горизонтальних моделей компанії Еcodrain. Наведене вище існуюче вирішення проблеми рекуперації енергії є доволі простим та ефективним, але зовсім невдалим для використання у багатоповерхових будинках, де взагалі немає можливості встановлення існуючих вертикальних моделей рекупераційних теплообмінників будь-де, а встановлення горизонтальних моделей можливе лише у разі достатньої відстані між місцем встановлення душового піддона та загальним каналізаційним стояком. Так як наведені теплообмінники являють собою частину каналізаційної системи, що вбудовується у стіни або підлогу, вони не мають можливості подальшої ревізії - перевірки на наявність забруднень на внутрішніх стінках, які зменшують його ефективність. В основу корисної моделі поставлена задача вирішення недоліків наведених вище систем рекуперації енергії використаної гарячої води у приватних та багатоповерхових будинках, а саме підвищення рівня ефективності, вирішення проблем пов'язаних з їх встановленням та подальшим обслуговуванням. Поставлена задача вирішується тим, що використання спеціальної конструкції душового піддона, у який встановлено рекупераційний теплообмінник. Пропонований піддон має верхній та нижній рівні. Верхній рівень є підлогою душового піддона, на який стає людина, приймаючи душ, з якого використана тепла вода через стічний отвір або щілину потрапляє на нижній рівень. Нижній рівень обладнано плоским або трубчастим занурювальним рекупераційним теплообмінником, форма та розміри якого визначаються розмірами та формою нижнього рівня піддона. У зливний отвір нижнього рівня встановлюється звичайний сифон, який підключається до каналізації. Патрубки теплообмінника для вводу холодної води та виводу підігрітої виводяться на зовнішній бік душового піддона з подальшим підключенням їх до системи водозабезпечення. Суть корисної моделі пояснює креслення. Піддон має два рівні: верхній рівень 1, який слугує підлогою, та нижній рівень 2. Верхній рівень має стічний отвір або щілину 3. На нижньому рівні розташовано рекупераційний теплообмінник 4, який підключається до системи водозабезпечення за допомогою патрубків 7. Нижній рівень може бути обладнано спеціальними конструктивними елементами 6, які утворюють канали. Ці канали спрямовують потік використаної води 8 по поверхні теплообмінника до стічного отвору нижнього рівня 5. Перевагами запропонованого рішення є простота встановлення, експлуатації та більша ефективність. Завдяки запропонованій конструкції піддона з рекупераційним теплообмінником система рекуперації не потребує спеціального переобладнання існуючої каналізаційної системи, оскільки піддон з'єднується з каналізацією, так само, як і звичайний. Верхній, відкидний або з'ємний рівень такого піддона надає легкий доступ до поверхні встановленого теплообмінника, що дає можливість перевірити його на наявність забруднень та змити їх у разі потреби, а теоретична площа поверхні теплообміну встановленого теплообмінника, для піддона 2 поширеного розміру 800×800 мм, може сягати 0,4 м , що перевищує значення горизонтальних моделей Еcodrain B1000 та A1000 в процентному вираженні на 10 та 69 % відповідно. Запропонована модель душового піддона працює наступним чином: використана, під час прийому душу, тепла вода через зливний отвір або щілину 3 верхнього рівня 1 потрапляє у 1 UA 116610 U 5 нижній рівень 2, на поверхню встановленого рекупераційного теплообмінника 4. В залежності від конструкції нижнього рівня, вода або сама розтікається по поверхні теплообмінника, або спрямовується по всій площі спеціальними конструктивними елементами 6, які утворюють канали. Теплообмінник відбирає тепло використаної води для попереднього підігріву холодної води. Після цього використана вода через зливний отвір нижнього рівня 5 потрапляє у каналізацію, а підігріта спрямовується безпосередньо до змішувача води або до водонагрівальних пристроїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Піддон душовий, який відрізняється тим, що містить два рівні: верхній рівень є підлогою душового піддона, на який стає людина, приймаючи душ, з якого вода потрапляє на нижній рівень зі встановленим рекупераційним теплообмінником, який відбирає тепло використаної води для попереднього підігріву холодної води, яка потім спрямовується безпосередньо до змішувача води або до водонагрівальних пристроїв. 2. Піддон душовий за п. 1, який відрізняється тим, що містить відкидний або з'ємний верхній рівень. 3. Піддон душовий за п. 1, який відрізняється тим, що верхній рівень являє собою трап для душу, розташований безпосередньо на нижньому рівні. 4. Піддон душовий за п. 1, який відрізняється тим, що нижній рівень обладнано системою конструктивних елементів, які збільшують загальну відстань та час проходу використаної теплої води від зливного отвору попереднього рівня до зливного отвору поточного рівня. 5. Піддон душовий за п. 1, який відрізняється тим, що нижній рівень обладнано системою конструктивних елементів, які підтримують певний рівень води на нижньому рівні. 6. Піддон душовий за п. 1, який відрізняється тим, що нижній рівень обладнано системою конструктивних елементів, які збільшують загальну відстань та час проходу використаної теплої води від зливного отвору верхнього рівня до зливного отвору поточного рівня та підтримують певний рівень води на поточному рівні. 7. Піддон душовий за п. 1, який відрізняється тим, що має більш ніж один нижній рівень. 8. Піддон душовий за п. 1, який відрізняється тим, що має будову зовнішніх стінок та верхнього рівня, яка дозволяє облицювати його кахлем. 2 UA 116610 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
