Під’ясенний распатор

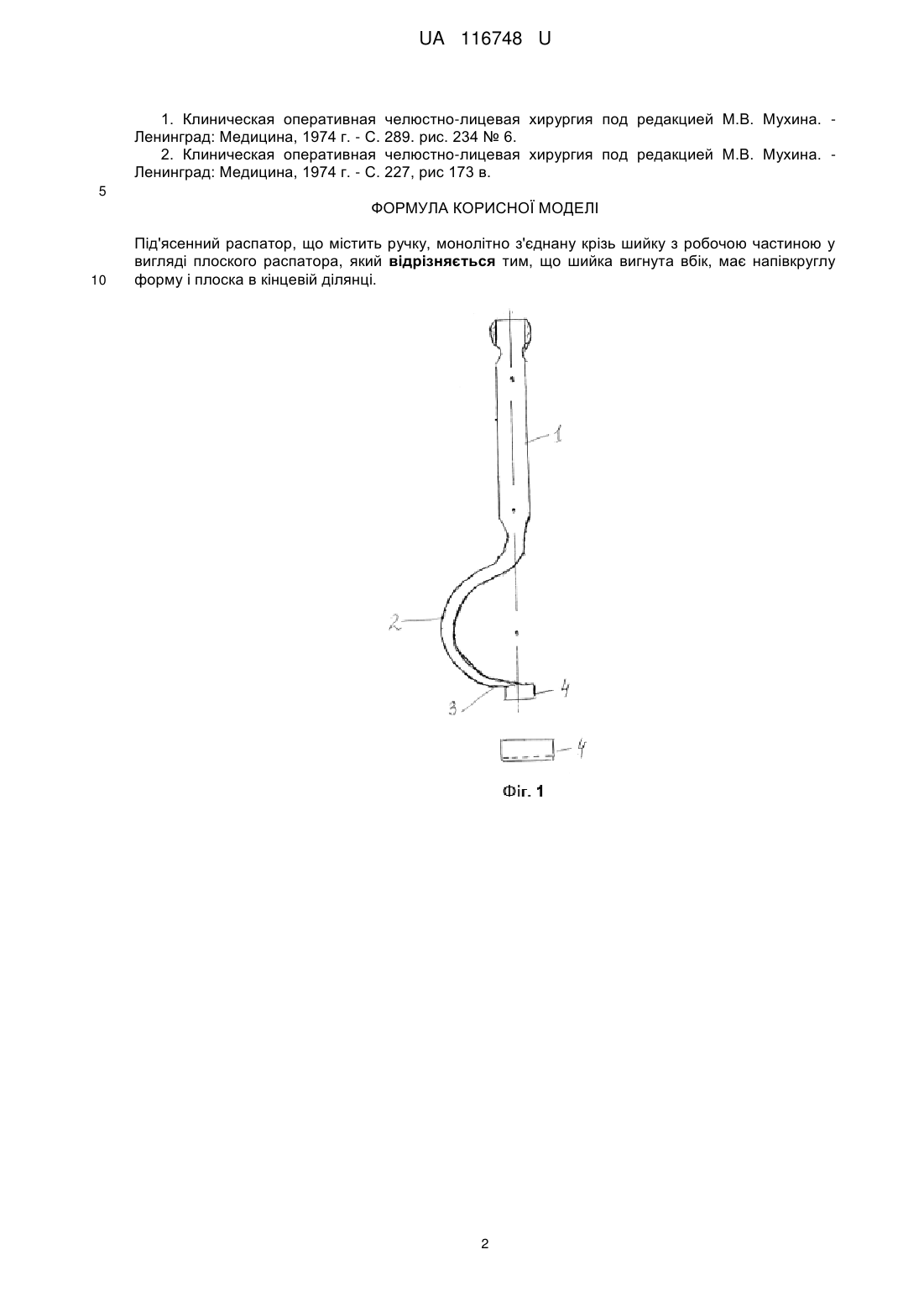

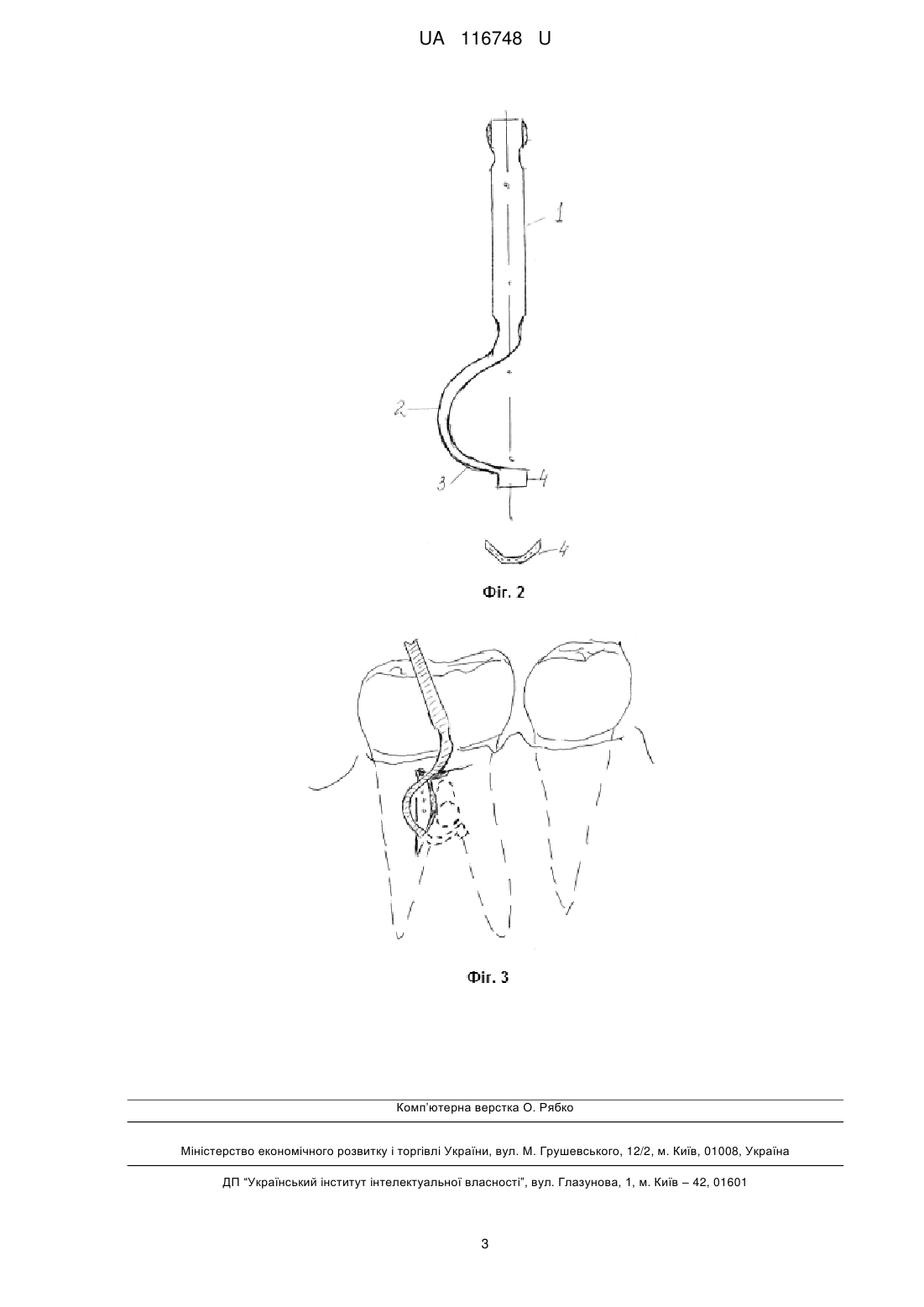

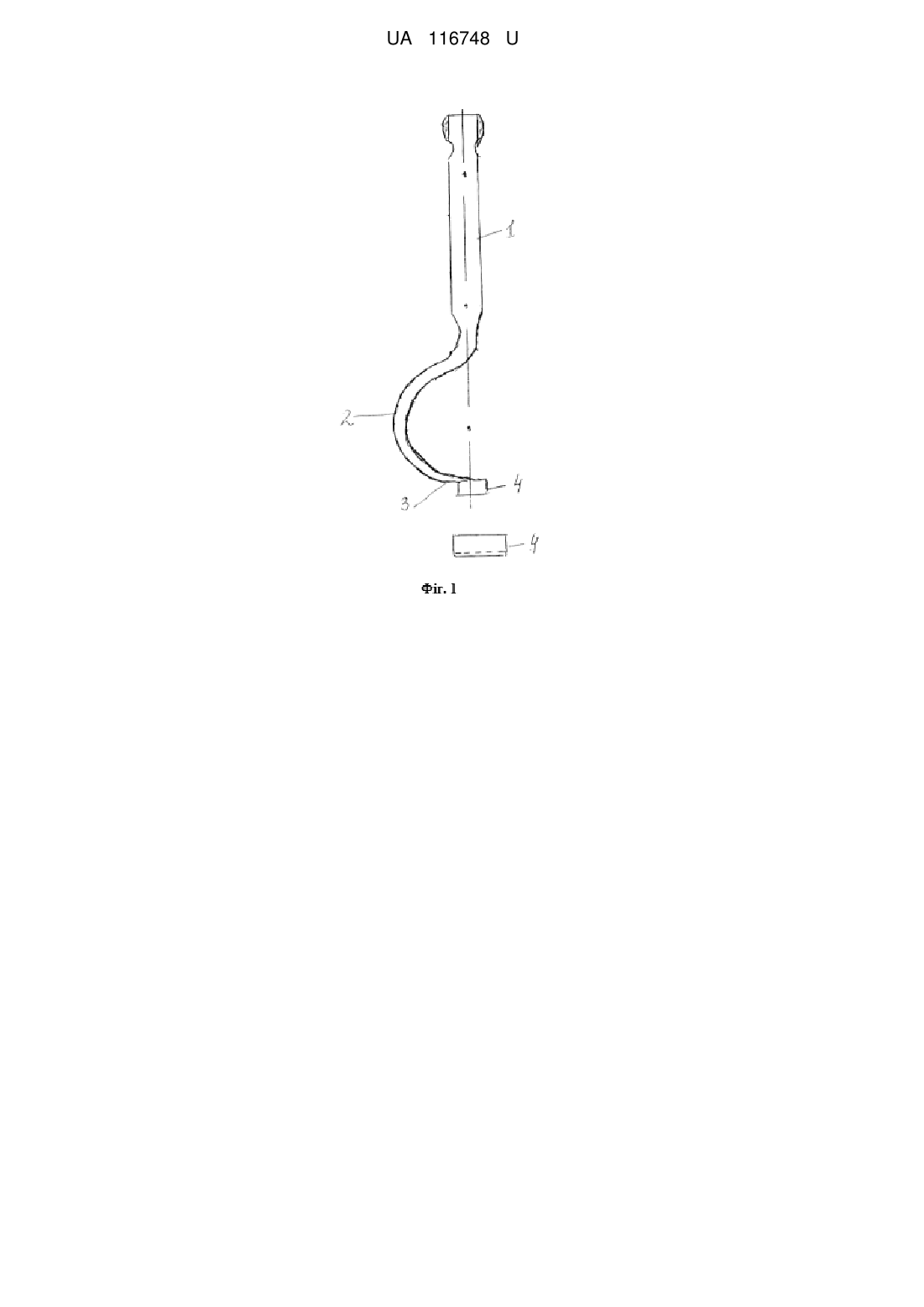

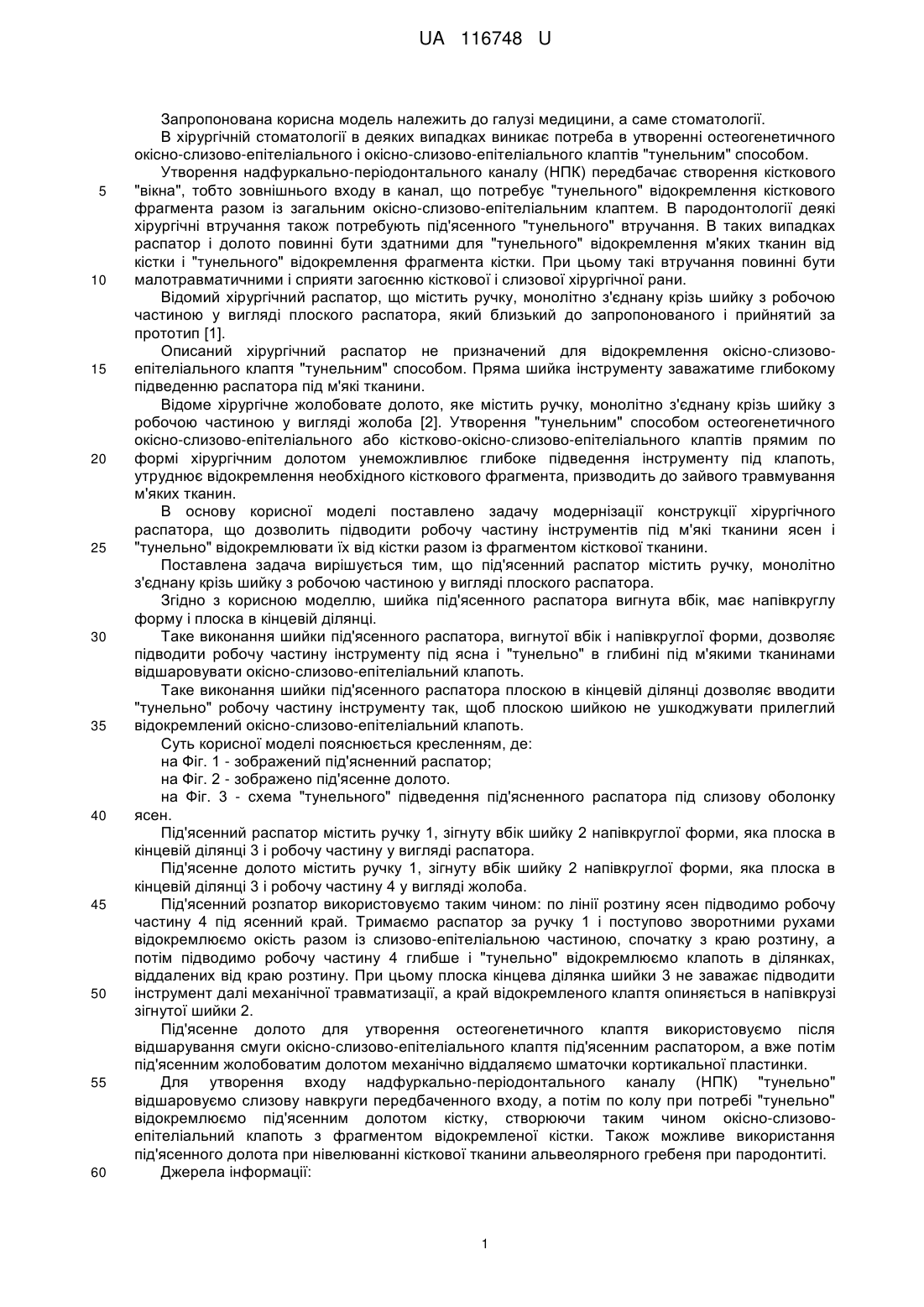

Реферат: Під'ясенний распатор містить ручку, монолітно з'єднану крізь шийку з робочою частиною у вигляді плоского распатора. Шийка вигнута вбік, має напівкруглу форму і плоска в кінцевій ділянці. UA 116748 U (12) UA 116748 U UA 116748 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі медицини, а саме стоматології. В хірургічній стоматології в деяких випадках виникає потреба в утворенні остеогенетичного окісно-слизово-епітеліального і окісно-слизово-епітеліального клаптів "тунельним" способом. Утворення надфуркально-періодонтального каналу (НПК) передбачає створення кісткового "вікна", тобто зовнішнього входу в канал, що потребує "тунельного" відокремлення кісткового фрагмента разом із загальним окісно-слизово-епітеліальним клаптем. В пародонтології деякі хірургічні втручання також потребують під'ясенного "тунельного" втручання. В таких випадках распатор і долото повинні бути здатними для "тунельного" відокремлення м'яких тканин від кістки і "тунельного" відокремлення фрагмента кістки. При цьому такі втручання повинні бути малотравматичними і сприяти загоєнню кісткової і слизової хірургічної рани. Відомий хірургічний распатор, що містить ручку, монолітно з'єднану крізь шийку з робочою частиною у вигляді плоского распатора, який близький до запропонованого і прийнятий за прототип [1]. Описаний хірургічний распатор не призначений для відокремлення окісно-слизовоепітеліального клаптя "тунельним" способом. Пряма шийка інструменту заважатиме глибокому підведенню распатора під м'які тканини. Відоме хірургічне жолобовате долото, яке містить ручку, монолітно з'єднану крізь шийку з робочою частиною у вигляді жолоба [2]. Утворення "тунельним" способом остеогенетичного окісно-слизово-епітеліального або кістково-окісно-слизово-епітеліального клаптів прямим по формі хірургічним долотом унеможливлює глибоке підведення інструменту під клапоть, утруднює відокремлення необхідного кісткового фрагмента, призводить до зайвого травмування м'яких тканин. В основу корисної моделі поcтавлено задачу модернізації конструкції хірургічного распатора, що дозволить підводити робочу частину інструментів під м'які тканини ясен і "тунельно" відокремлювати їх від кістки разом із фрагментом кісткової тканини. Поставлена задача вирішується тим, що під'ясенний распатор містить ручку, монолітно з'єднану крізь шийку з робочою частиною у вигляді плоского распатора. Згідно з корисною моделлю, шийка під'ясенного распатора вигнута вбік, має напівкруглу форму і плоска в кінцевій ділянці. Таке виконання шийки під'ясенного распатора, вигнутої вбік і напівкруглої форми, дозволяє підводити робочу частину інструменту під ясна і "тунельно" в глибині під м'якими тканинами відшаровувати окісно-слизово-епітеліальний клапоть. Таке виконання шийки під'ясенного распатора плоскою в кінцевій ділянці дозволяє вводити "тунельно" робочу частину інструменту так, щоб плоскою шийкою не ушкоджувати прилеглий відокремлений окісно-слизово-епітеліальний клапоть. Суть корисної моделі пояснюється кресленням, де: на Фіг. 1 - зображений під'ясненний распатор; на Фіг. 2 - зображено під'ясенне долото. на Фіг. 3 - схема "тунельного" підведення під'ясненного распатора під слизову оболонку ясен. Під'ясенний распатор містить ручку 1, зігнуту вбік шийку 2 напівкруглої форми, яка плоска в кінцевій ділянці 3 і робочу частину у вигляді распатора. Під'ясенне долото містить ручку 1, зігнуту вбік шийку 2 напівкруглої форми, яка плоска в кінцевій ділянці 3 і робочу частину 4 у вигляді жолоба. Під'ясенний розпатор використовуємо таким чином: по лінії розтину ясен підводимо робочу частину 4 під ясенний край. Тримаємо распатор за ручку 1 і поступово зворотними рухами відокремлюємо окість разом із слизово-епітеліальною частиною, спочатку з краю розтину, а потім підводимо робочу частину 4 глибше і "тунельно" відокремлюємо клапоть в ділянках, віддалених від краю розтину. При цьому плоска кінцева ділянка шийки 3 не заважає підводити інструмент далі механічної травматизації, а край відокремленого клаптя опиняється в напівкрузі зігнутої шийки 2. Під'ясенне долото для утворення остеогенетичного клаптя використовуємо після відшарування смуги окісно-слизово-епітеліального клаптя під'ясенним распатором, а вже потім під'ясенним жолобоватим долотом механічно віддаляємо шматочки кортикальної пластинки. Для утворення входу надфуркально-періодонтального каналу (НПК) "тунельно" відшаровуємо слизову навкруги передбаченного входу, а потім по колу при потребі "тунельно" відокремлюємо під'ясенним долотом кістку, створюючи таким чином окісно-слизовоепітеліальний клапоть з фрагментом відокремленої кістки. Також можливе використання під'ясенного долота при нівелюванні кісткової тканини альвеолярного гребеня при пародонтиті. Джерела інформації: 1 UA 116748 U 1. Клиническая оперативная челюстно-лицевая хирургия под редакцией М.В. Мухина. Ленинград: Медицина, 1974 г. - С. 289. рис. 234 № 6. 2. Клиническая оперативная челюстно-лицевая хирургия под редакцией М.В. Мухина. Ленинград: Медицина, 1974 г. - С. 227, рис 173 в. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Під'ясенний распатор, що містить ручку, монолітно з'єднану крізь шийку з робочою частиною у вигляді плоского распатора, який відрізняється тим, що шийка вигнута вбік, має напівкруглу форму і плоска в кінцевій ділянці. 2 UA 116748 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
