Пристрій для економії водопровідної води

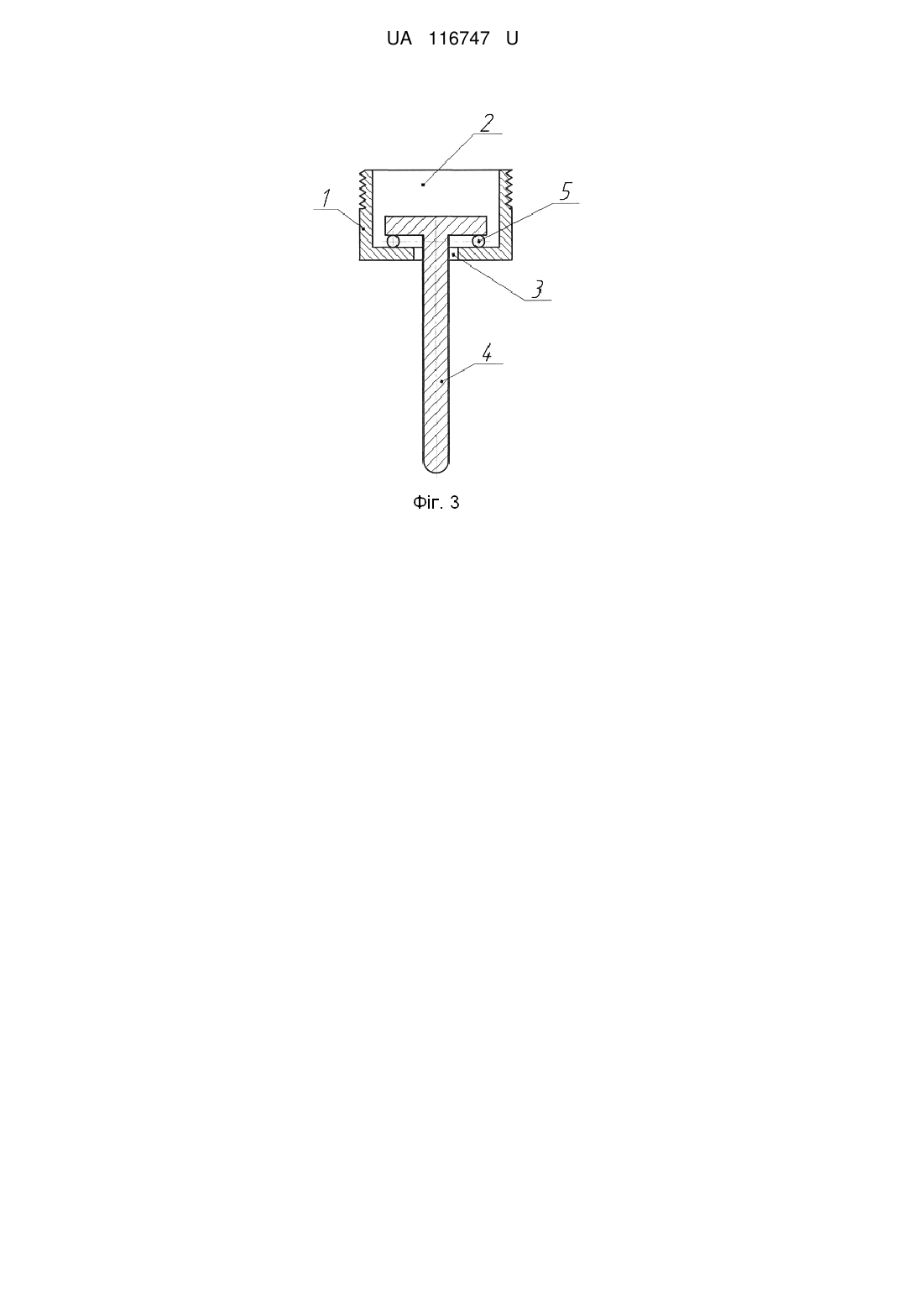

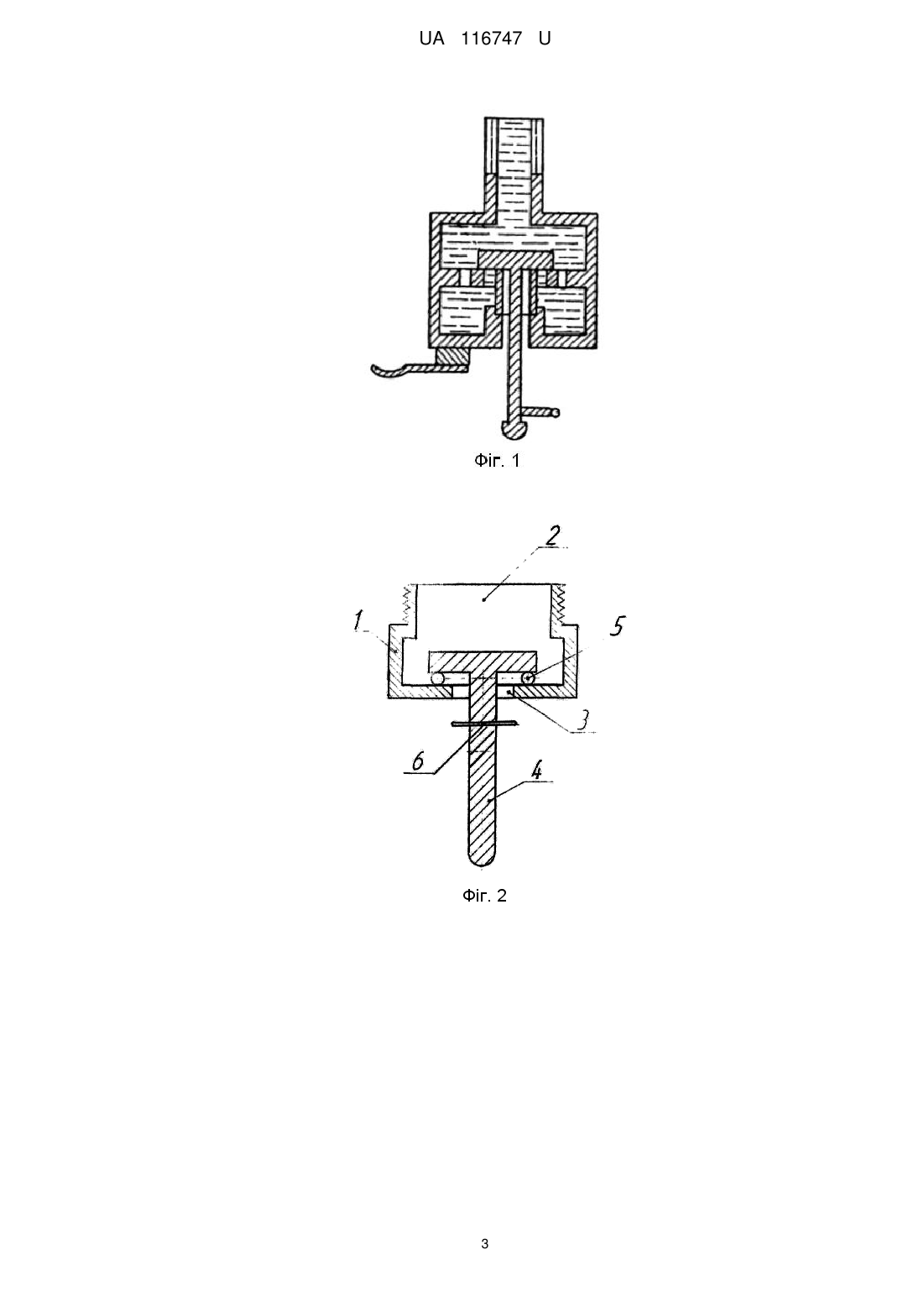

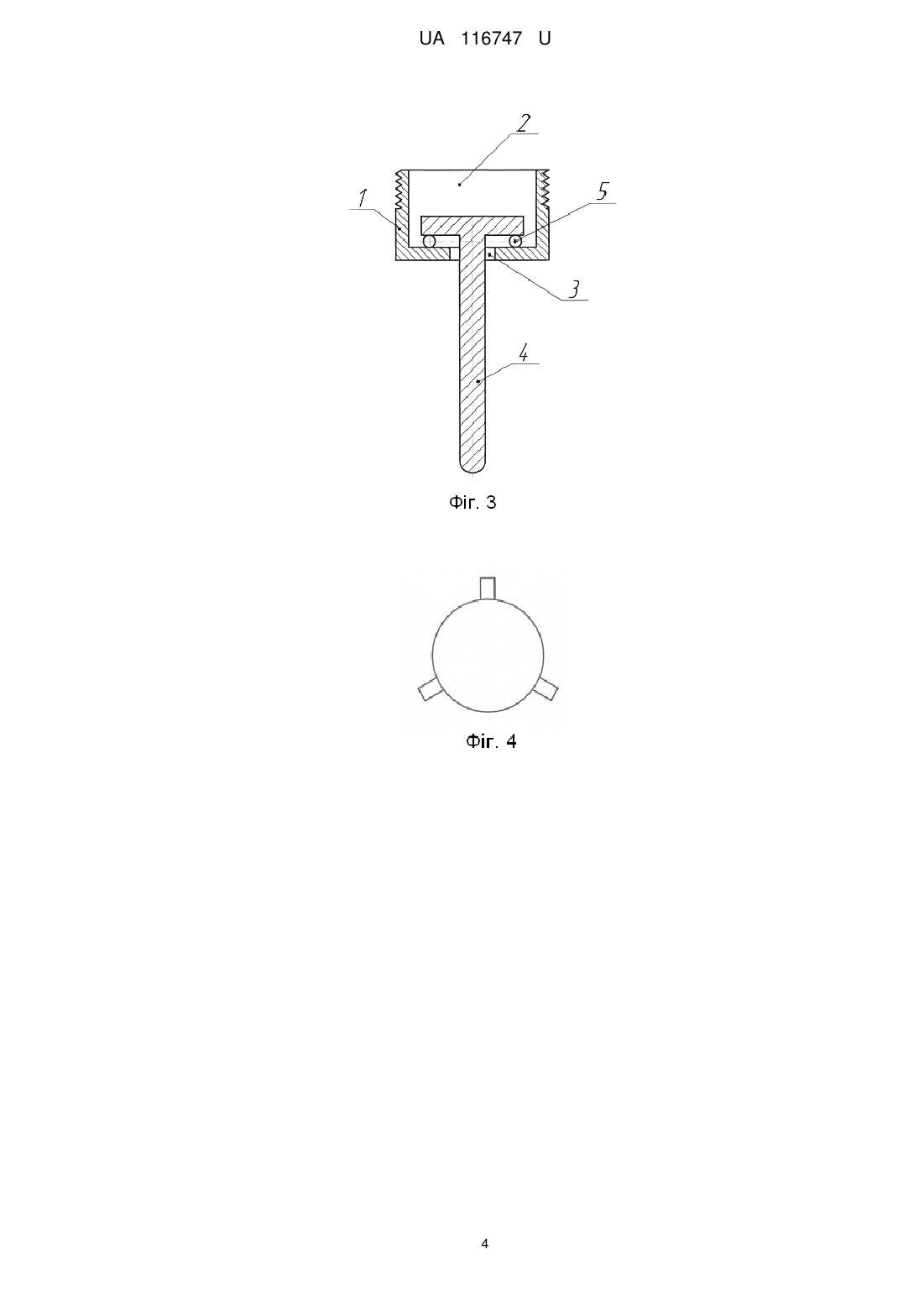

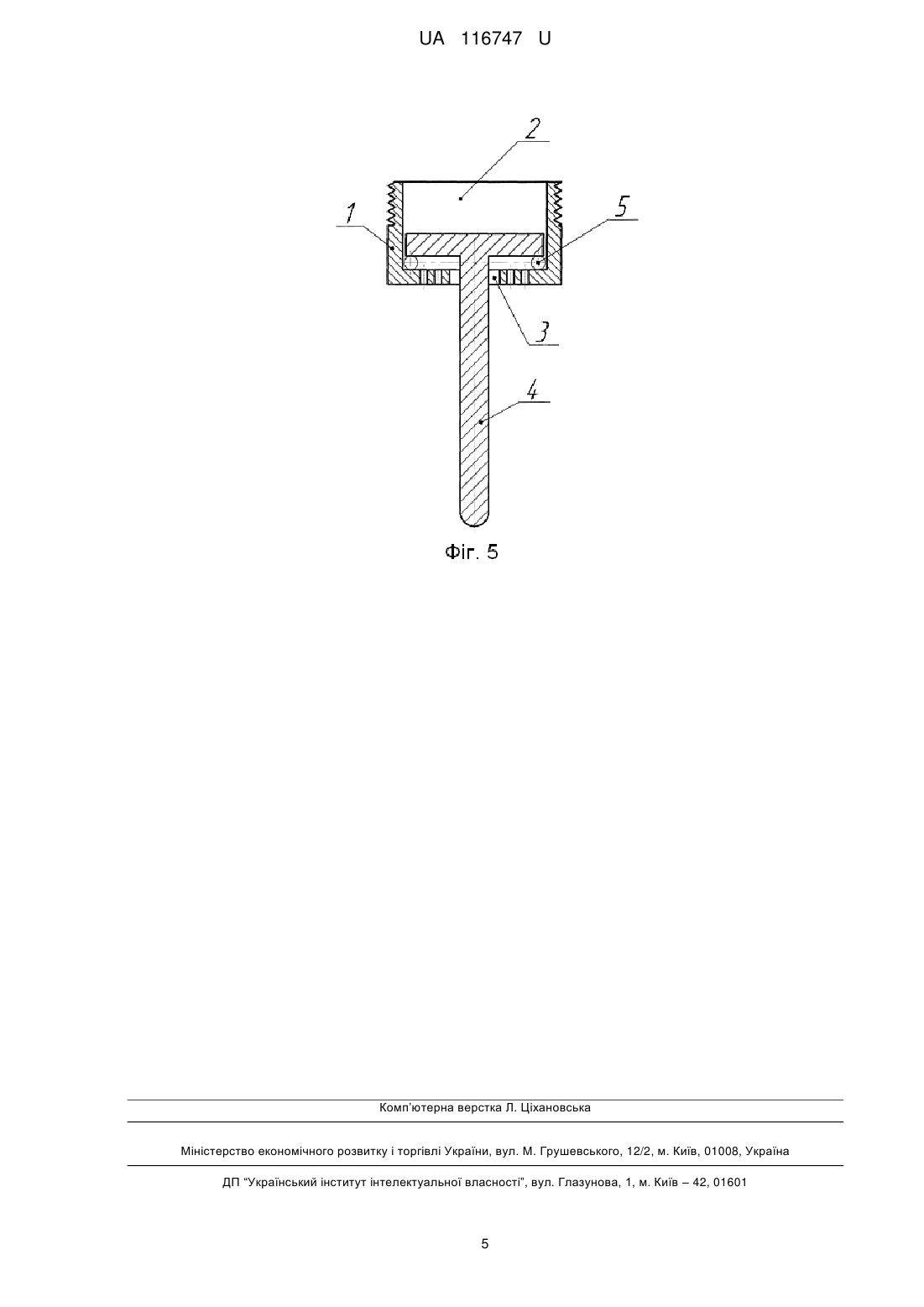

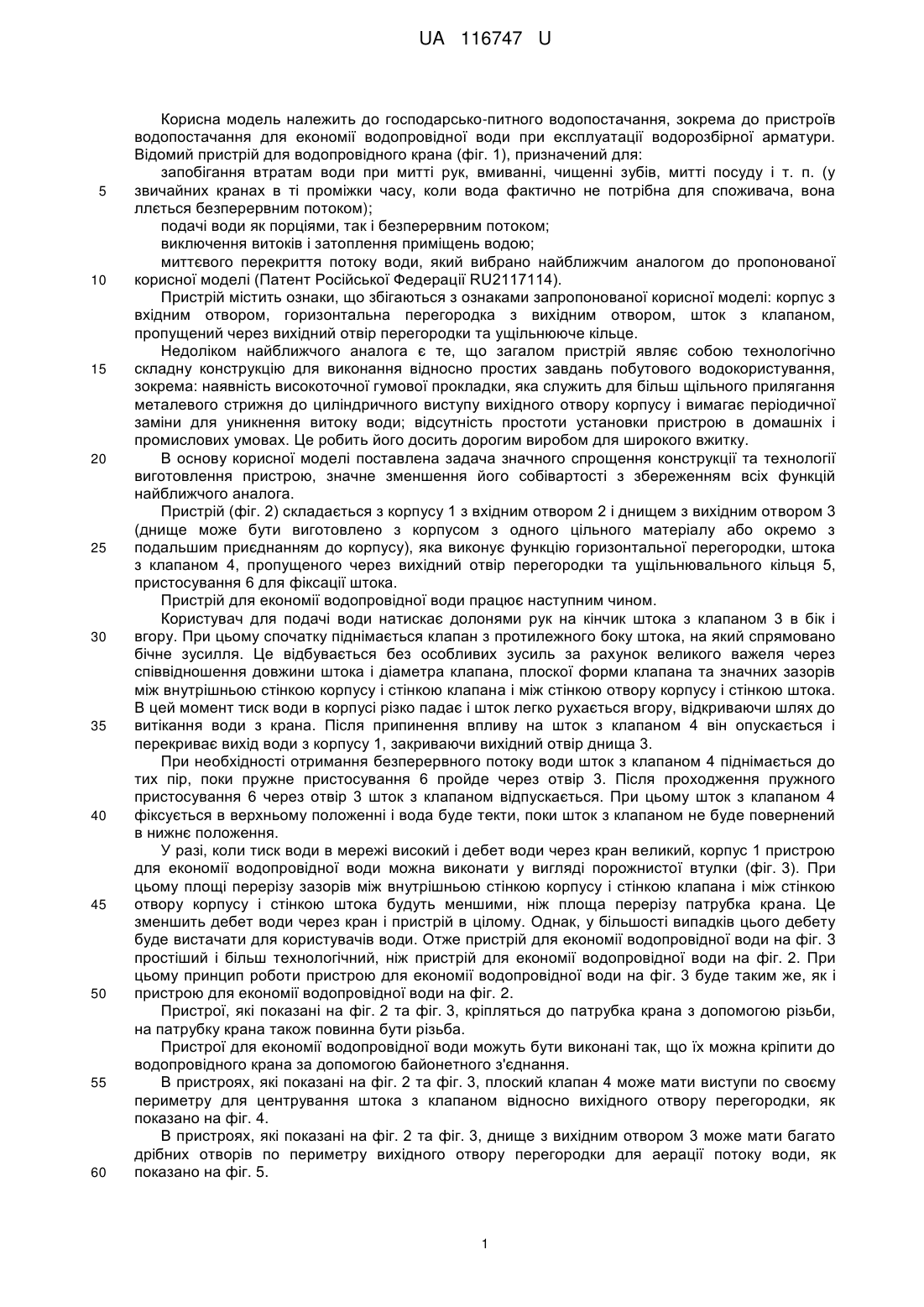

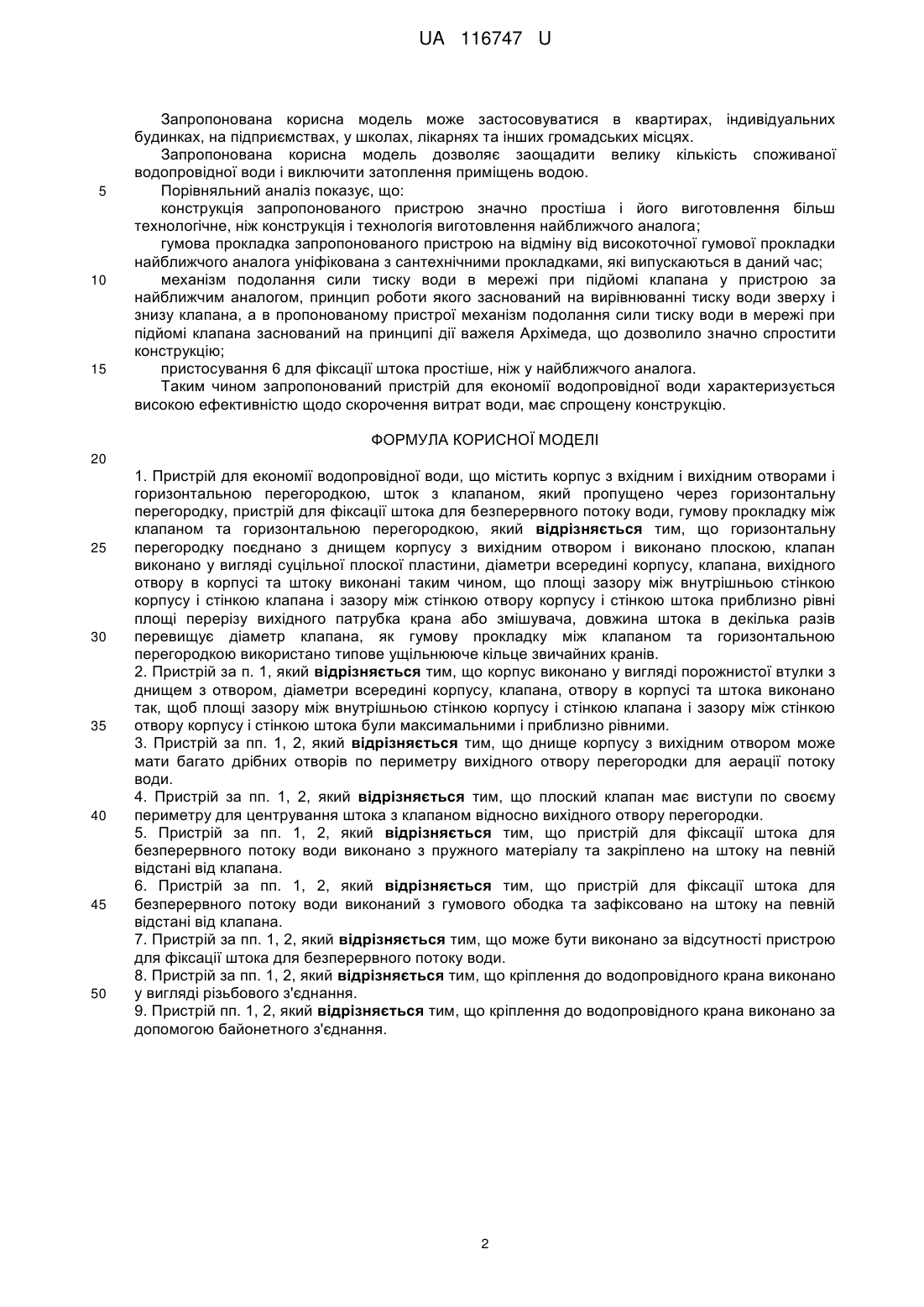

Реферат: Пристрій для економії водопровідної води містить корпус з вхідним і вихідним отворами і горизонтальною перегородкою, шток з клапаном, який пропущено через горизонтальну перегородку, пристрій для фіксації штоку для безперервного потоку води, гумову прокладку між клапаном та горизонтальною перегородкою. Горизонтальну перегородку поєднано з днищем корпусу з вихідним отвором і виконано плоскою, клапан виконано у вигляді суцільної плоскої пластини, діаметри всередині корпусу, клапана, вихідного отвору в корпусі та штоку виконані таким чином, що площі зазору між внутрішньою стінкою корпусу і стінкою клапана і зазору між стінкою отвору корпусу і стінкою штока приблизно рівні площі перерізу вихідного патрубка крана або змішувача, довжина штока в декілька разів перевищує діаметр клапана, як гумову прокладку між клапаном та горизонтальною перегородкою використано типове ущільнююче кільце звичайних кранів. UA 116747 U (12) UA 116747 U UA 116747 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до господарсько-питного водопостачання, зокрема до пристроїв водопостачання для економії водопровідної води при експлуатації водорозбірної арматури. Відомий пристрій для водопровідного крана (фіг. 1), призначений для: запобігання втратам води при митті рук, вмиванні, чищенні зубів, митті посуду і т. п. (у звичайних кранах в ті проміжки часу, коли вода фактично не потрібна для споживача, вона ллється безперервним потоком); подачі води як порціями, так і безперервним потоком; виключення витоків і затоплення приміщень водою; миттєвого перекриття потоку води, який вибрано найближчим аналогом до пропонованої корисної моделі (Патент Російської Федерації RU2117114). Пристрій містить ознаки, що збігаються з ознаками запропонованої корисної моделі: корпус з вхідним отвором, горизонтальна перегородка з вихідним отвором, шток з клапаном, пропущений через вихідний отвір перегородки та ущільнююче кільце. Недоліком найближчого аналога є те, що загалом пристрій являє собою технологічно складну конструкцію для виконання відносно простих завдань побутового водокористування, зокрема: наявність високоточної гумової прокладки, яка служить для більш щільного прилягання металевого стрижня до циліндричного виступу вихідного отвору корпусу і вимагає періодичної заміни для уникнення витоку води; відсутність простоти установки пристрою в домашніх і промислових умовах. Це робить його досить дорогим виробом для широкого вжитку. В основу корисної моделі поставлена задача значного спрощення конструкції та технології виготовлення пристрою, значне зменшення його собівартості з збереженням всіх функцій найближчого аналога. Пристрій (фіг. 2) складається з корпусу 1 з вхідним отвором 2 і днищем з вихідним отвором 3 (днище може бути виготовлено з корпусом з одного цільного матеріалу або окремо з подальшим приєднанням до корпусу), яка виконує функцію горизонтальної перегородки, штока з клапаном 4, пропущеного через вихідний отвір перегородки та ущільнювального кільця 5, пристосування 6 для фіксації штока. Пристрій для економії водопровідної води працює наступним чином. Користувач для подачі води натискає долонями рук на кінчик штока з клапаном 3 в бік і вгору. При цьому спочатку піднімається клапан з протилежного боку штока, на який спрямовано бічне зусилля. Це відбувається без особливих зусиль за рахунок великого важеля через співвідношення довжини штока і діаметра клапана, плоскої форми клапана та значних зазорів між внутрішньою стінкою корпусу і стінкою клапана і між стінкою отвору корпусу і стінкою штока. В цей момент тиск води в корпусі різко падає і шток легко рухається вгору, відкриваючи шлях до витікання води з крана. Після припинення впливу на шток з клапаном 4 він опускається і перекриває вихід води з корпусу 1, закриваючи вихідний отвір днища 3. При необхідності отримання безперервного потоку води шток з клапаном 4 піднімається до тих пір, поки пружне пристосування 6 пройде через отвір 3. Після проходження пружного пристосування 6 через отвір 3 шток з клапаном відпускається. При цьому шток з клапаном 4 фіксується в верхньому положенні і вода буде текти, поки шток з клапаном не буде повернений в нижнє положення. У разі, коли тиск води в мережі високий і дебет води через кран великий, корпус 1 пристрою для економії водопровідної води можна виконати у вигляді порожнистої втулки (фіг. 3). При цьому площі перерізу зазорів між внутрішньою стінкою корпусу і стінкою клапана і між стінкою отвору корпусу і стінкою штока будуть меншими, ніж площа перерізу патрубка крана. Це зменшить дебет води через кран і пристрій в цілому. Однак, у більшості випадків цього дебету буде вистачати для користувачів води. Отже пристрій для економії водопровідної води на фіг. 3 простіший і більш технологічний, ніж пристрій для економії водопровідної води на фіг. 2. При цьому принцип роботи пристрою для економії водопровідної води на фіг. 3 буде таким же, як і пристрою для економії водопровідної води на фіг. 2. Пристрої, які показані на фіг. 2 та фіг. 3, кріпляться до патрубка крана з допомогою різьби, на патрубку крана також повинна бути різьба. Пристрої для економії водопровідної води можуть бути виконані так, що їх можна кріпити до водопровідного крана за допомогою байонетного з'єднання. В пристроях, які показані на фіг. 2 та фіг. 3, плоский клапан 4 може мати виступи по своєму периметру для центрування штока з клапаном відносно вихідного отвору перегородки, як показано на фіг. 4. В пристроях, які показані на фіг. 2 та фіг. 3, днище з вихідним отвором 3 може мати багато дрібних отворів по периметру вихідного отвору перегородки для аерації потоку води, як показано на фіг. 5. 1 UA 116747 U 5 10 15 Запропонована корисна модель може застосовуватися в квартирах, індивідуальних будинках, на підприємствах, у школах, лікарнях та інших громадських місцях. Запропонована корисна модель дозволяє заощадити велику кількість споживаної водопровідної води і виключити затоплення приміщень водою. Порівняльний аналіз показує, що: конструкція запропонованого пристрою значно простіша і його виготовлення більш технологічне, ніж конструкція і технологія виготовлення найближчого аналога; гумова прокладка запропонованого пристрою на відміну від високоточної гумової прокладки найближчого аналога уніфікована з сантехнічними прокладками, які випускаються в даний час; механізм подолання сили тиску води в мережі при підйомі клапана у пристрою за найближчим аналогом, принцип роботи якого заснований на вирівнюванні тиску води зверху і знизу клапана, а в пропонованому пристрої механізм подолання сили тиску води в мережі при підйомі клапана заснований на принципі дії важеля Архімеда, що дозволило значно спростити конструкцію; пристосування 6 для фіксації штока простіше, ніж у найближчого аналога. Таким чином запропонований пристрій для економії водопровідної води характеризується високою ефективністю щодо скорочення витрат води, має спрощену конструкцію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 1. Пристрій для економії водопровідної води, що містить корпус з вхідним і вихідним отворами і горизонтальною перегородкою, шток з клапаном, який пропущено через горизонтальну перегородку, пристрій для фіксації штока для безперервного потоку води, гумову прокладку між клапаном та горизонтальною перегородкою, який відрізняється тим, що горизонтальну перегородку поєднано з днищем корпусу з вихідним отвором і виконано плоскою, клапан виконано у вигляді суцільної плоскої пластини, діаметри всередині корпусу, клапана, вихідного отвору в корпусі та штоку виконані таким чином, що площі зазору між внутрішньою стінкою корпусу і стінкою клапана і зазору між стінкою отвору корпусу і стінкою штока приблизно рівні площі перерізу вихідного патрубка крана або змішувача, довжина штока в декілька разів перевищує діаметр клапана, як гумову прокладку між клапаном та горизонтальною перегородкою використано типове ущільнююче кільце звичайних кранів. 2. Пристрій за п. 1, який відрізняється тим, що корпус виконано у вигляді порожнистої втулки з днищем з отвором, діаметри всередині корпусу, клапана, отвору в корпусі та штока виконано так, щоб площі зазору між внутрішньою стінкою корпусу і стінкою клапана і зазору між стінкою отвору корпусу і стінкою штока були максимальними і приблизно рівними. 3. Пристрій за пп. 1, 2, який відрізняється тим, що днище корпусу з вихідним отвором може мати багато дрібних отворів по периметру вихідного отвору перегородки для аерації потоку води. 4. Пристрій за пп. 1, 2, який відрізняється тим, що плоский клапан має виступи по своєму периметру для центрування штока з клапаном відносно вихідного отвору перегородки. 5. Пристрій за пп. 1, 2, який відрізняється тим, що пристрій для фіксації штока для безперервного потоку води виконано з пружного матеріалу та закріплено на штоку на певній відстані від клапана. 6. Пристрій за пп. 1, 2, який відрізняється тим, що пристрій для фіксації штока для безперервного потоку води виконаний з гумового ободка та зафіксовано на штоку на певній відстані від клапана. 7. Пристрій за пп. 1, 2, який відрізняється тим, що може бути виконано за відсутності пристрою для фіксації штока для безперервного потоку води. 8. Пристрій за пп. 1, 2, який відрізняється тим, що кріплення до водопровідного крана виконано у вигляді різьбового з'єднання. 9. Пристрій пп. 1, 2, який відрізняється тим, що кріплення до водопровідного крана виконано за допомогою байонетного з'єднання. 2 UA 116747 U 3 UA 116747 U 4 UA 116747 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
