1. Распатор, що складається з рукоятки та робочої частини, який відрізняється тим, що робоча частина распатора виконана з двох пластин композитного сплаву, наприклад Cu+Мо, з'єднаних нерухомо через діелектрик, проксимальні кінці ізольованих пластинок під'єднані проводами до контактних штирів штекерного рознімання.

2. Распатор за п. 1, який відрізняється тим, що на дистальному кінці робочої частини розміщені електроди, зовнішня поверхня з однієї сторони електродів має випуклу, а з другої плоску форму, причому краї електродів по всій протяжності загострені.

3. Распатор за пп. 1, 2, який відрізняється тим, що на нижній поверхні верхнього електрода та на верхній поверхні нижнього електрода виконано жолоби, в яких розташована пластина з діелектрика, на зовнішніх поверхнях робочої частини електроди з'єднані між собою в бокових третинах їх ширини з протилежних боків, а на дистальному кінці одного електрода виконана вирізка Г-подібної форми, з якою через діелектрик контактує другий електрод.

Текст

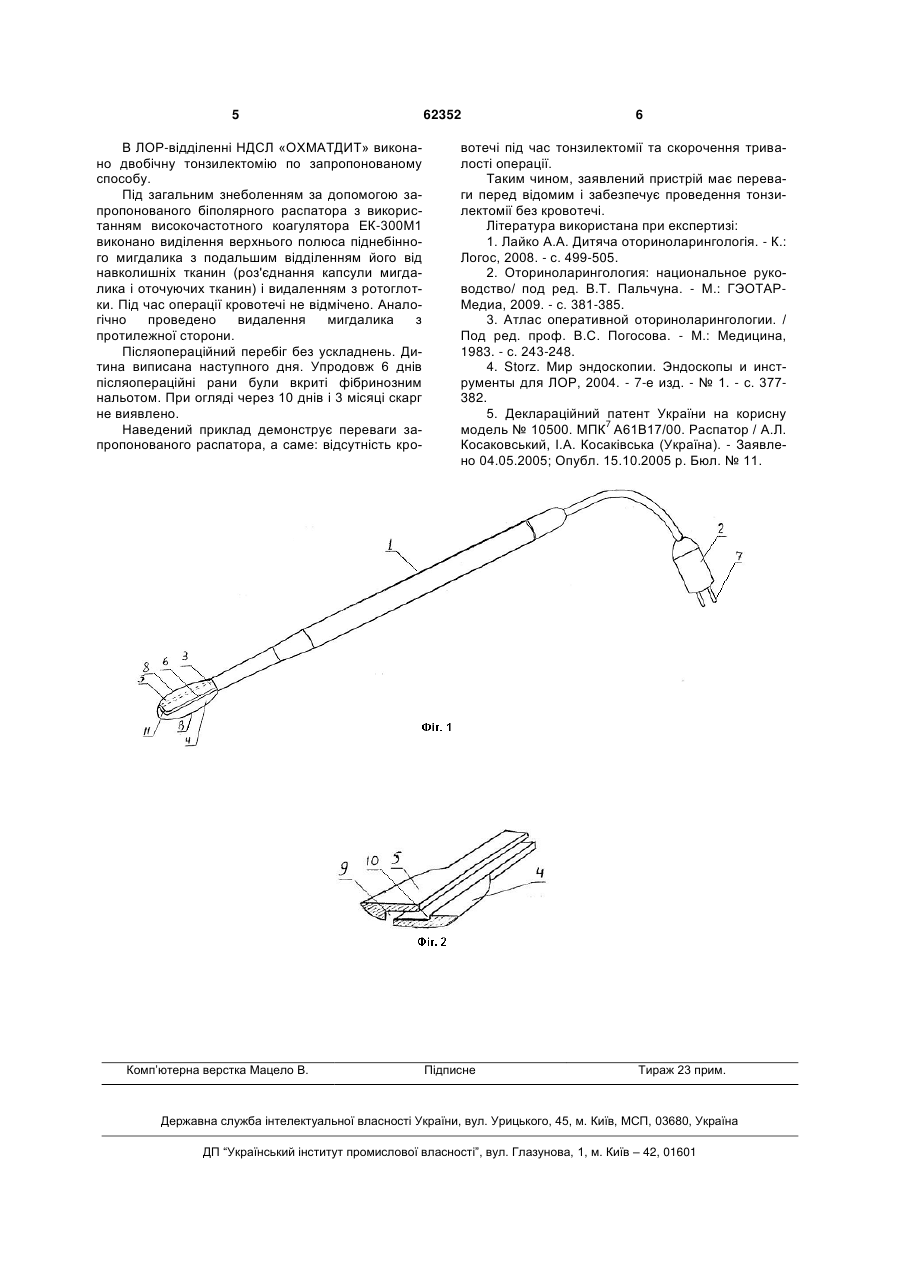

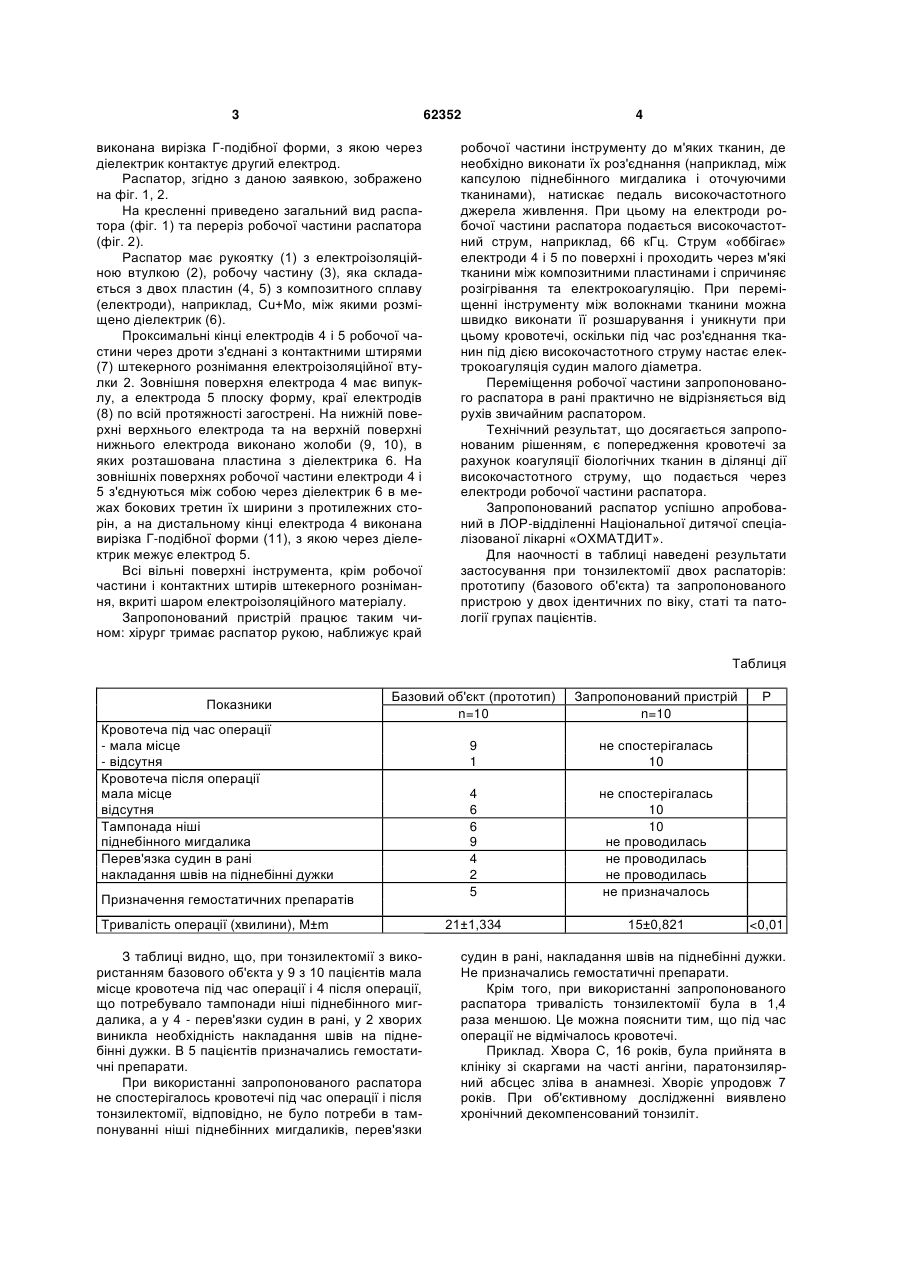

1. Распатор, що складається з рукоятки та робочої частини, який відрізняється тим, що робоча частина распатора виконана з двох пластин композитного сплаву, наприклад Cu+Мо, з'єднаних нерухомо через діелектрик, проксимальні кінці ізольованих пластинок під'єднані проводами до контактних штирів штекерного рознімання. 3 62352 виконана вирізка Г-подібної форми, з якою через діелектрик контактує другий електрод. Распатор, згідно з даною заявкою, зображено на фіг. 1, 2. На кресленні приведено загальний вид распатора (фіг. 1) та переріз робочої частини распатора (фіг. 2). Распатор має рукоятку (1) з електроізоляційною втулкою (2), робочу частину (3), яка складається з двох пластин (4, 5) з композитного сплаву (електроди), наприклад, Cu+Мо, між якими розміщено діелектрик (6). Проксимальні кінці електродів 4 і 5 робочої частини через дроти з'єднані з контактними штирями (7) штекерного рознімання електроізоляційної втулки 2. Зовнішня поверхня електрода 4 має випуклу, а електрода 5 плоску форму, краї електродів (8) по всій протяжності загострені. На нижній поверхні верхнього електрода та на верхній поверхні нижнього електрода виконано жолоби (9, 10), в яких розташована пластина з діелектрика 6. На зовнішніх поверхнях робочої частини електроди 4 і 5 з'єднуються між собою через діелектрик 6 в межах бокових третин їх ширини з протилежних сторін, а на дистальному кінці електрода 4 виконана вирізка Г-подібної форми (11), з якою через діелектрик межує електрод 5. Всі вільні поверхні інструмента, крім робочої частини і контактних штирів штекерного рознімання, вкриті шаром електроізоляційного матеріалу. Запропонований пристрій працює таким чином: хірург тримає распатор рукою, наближує край 4 робочої частини інструменту до м'яких тканин, де необхідно виконати їх роз'єднання (наприклад, між капсулою піднебінного мигдалика і оточуючими тканинами), натискає педаль високочастотного джерела живлення. При цьому на електроди робочої частини распатора подається високочастотний струм, наприклад, 66 кГц. Струм «оббігає» електроди 4 і 5 по поверхні і проходить через м'які тканини між композитними пластинами і спричиняє розігрівання та електрокоагуляцію. При переміщенні інструменту між волокнами тканини можна швидко виконати її розшарування і уникнути при цьому кровотечі, оскільки під час роз'єднання тканин під дією високочастотного струму настає електрокоагуляція судин малого діаметра. Переміщення робочої частини запропонованого распатора в рані практично не відрізняється від рухів звичайним распатором. Технічний результат, що досягається запропонованим рішенням, є попередження кровотечі за рахунок коагуляції біологічних тканин в ділянці дії високочастотного струму, що подається через електроди робочої частини распатора. Запропонований распатор успішно апробований в ЛОР-відділенні Національної дитячої спеціалізованої лікарні «ОХМАТДИТ». Для наочності в таблиці наведені результати застосування при тонзилектомії двох распаторів: прототипу (базового об'єкта) та запропонованого пристрою у двох ідентичних по віку, статі та патології групах пацієнтів. Таблиця Показники Базовий об'єкт (прототип) n=10 Запропонований пристрій n=10 9 1 не спостерігалась 10 4 6 6 9 4 2 5 не спостерігалась 10 10 не проводилась не проводилась не проводилась не призначалось 21±1,334 15±0,821 Кровотеча під час операції - мала місце - відсутня Кровотеча після операції мала місце відсутня Тампонада ніші піднебінного мигдалика Перев'язка судин в рані накладання швів на піднебінні дужки Призначення гемостатичних препаратів Тривалість операції (хвилини), М±m З таблиці видно, що, при тонзилектомії з використанням базового об'єкта у 9 з 10 пацієнтів мала місце кровотеча під час операції і 4 після операції, що потребувало тампонади ніші піднебінного мигдалика, а у 4 - перев'язки судин в рані, у 2 хворих виникла необхідність накладання швів на піднебінні дужки. В 5 пацієнтів призначались гемостатичні препарати. При використанні запропонованого распатора не спостерігалось кровотечі під час операції і після тонзилектомії, відповідно, не було потреби в тампонуванні ніші піднебінних мигдаликів, перев'язки Р
