Пристрій для термовакуумформування лотків з полімерної плівки

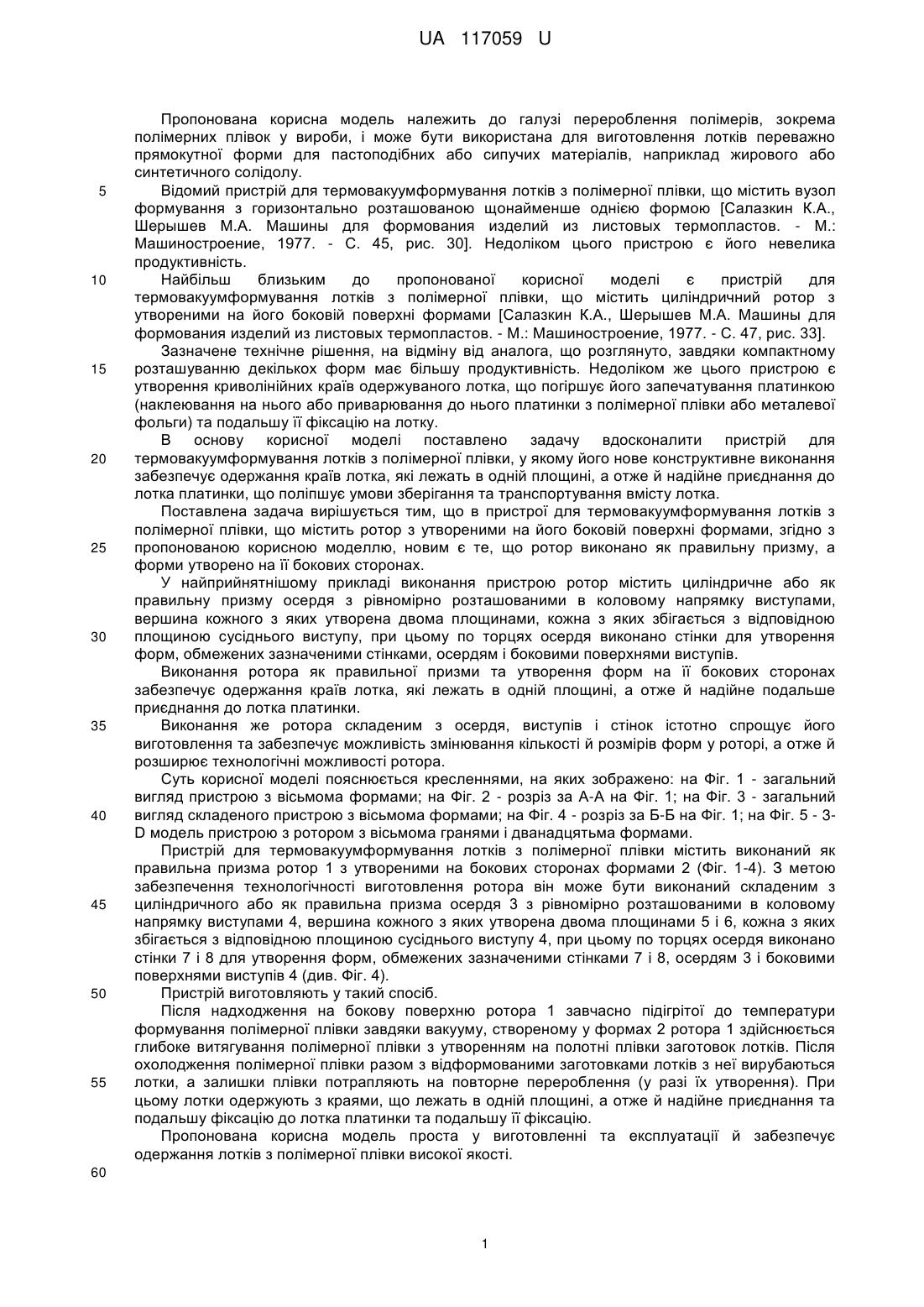

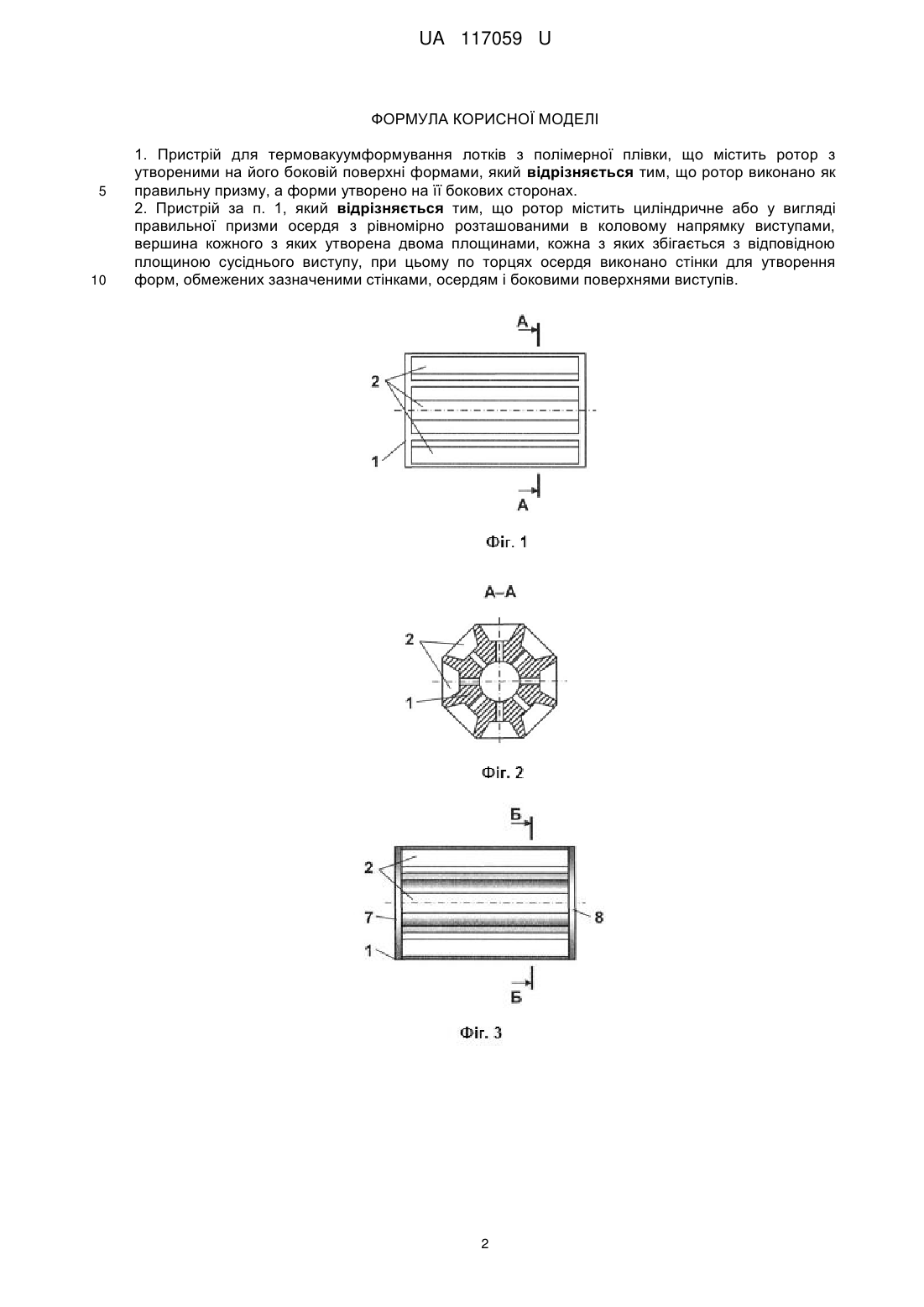

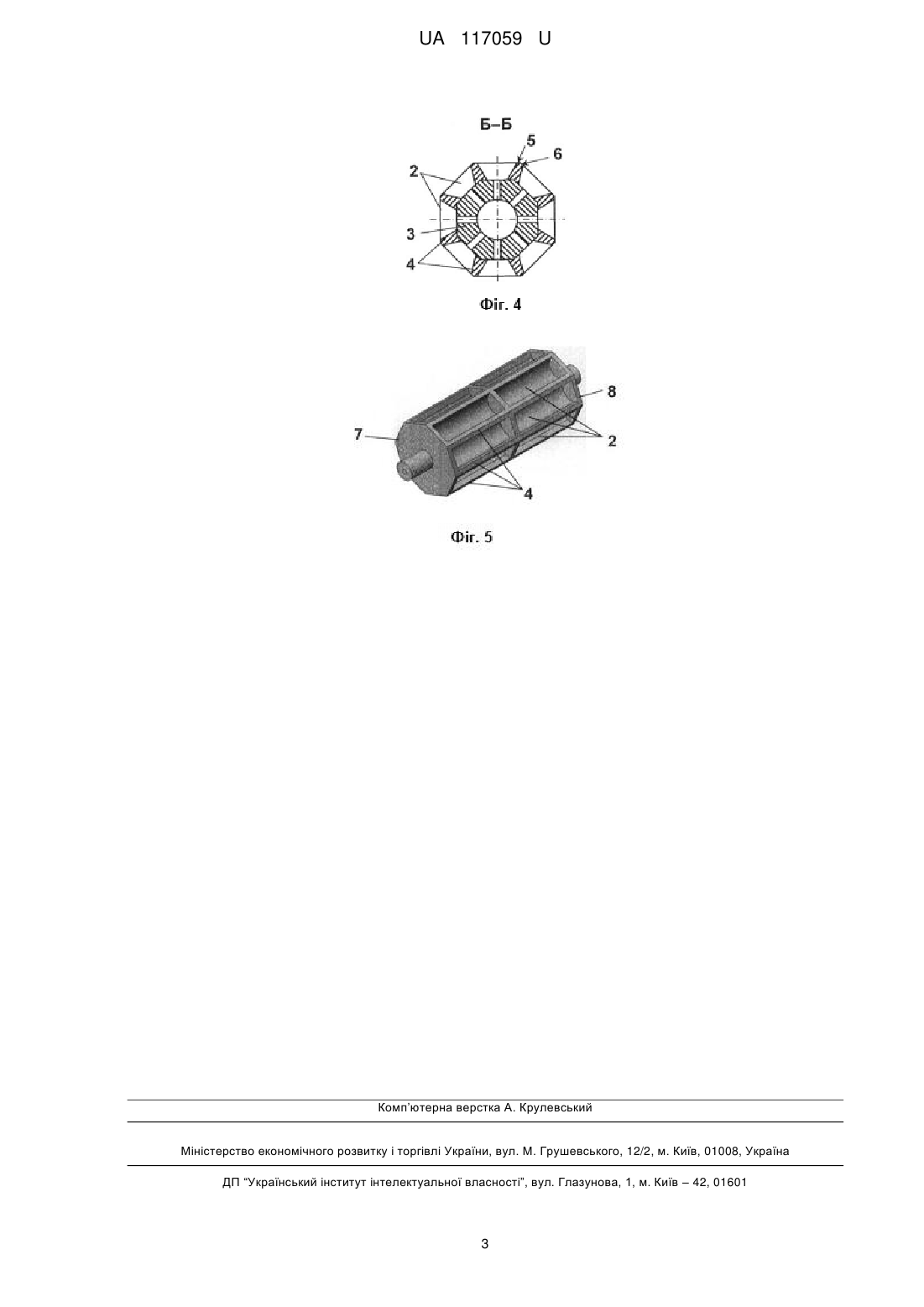

Реферат: Пристрій для термовакуумформування лотків з полімерної плівки містить ротор з утвореними на його боковій поверхні формами. Ротор виконано як правильну призму, а форми утворено на її бокових сторонах. UA 117059 U (12) UA 117059 U UA 117059 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до галузі перероблення полімерів, зокрема полімерних плівок у вироби, і може бути використана для виготовлення лотків переважно прямокутної форми для пастоподібних або сипучих матеріалів, наприклад жирового або синтетичного солідолу. Відомий пристрій для термовакуумформування лотків з полімерної плівки, що містить вузол формування з горизонтально розташованою щонайменше однією формою [Салазкин К.А., Шерышев М.А. Машины для формования изделий из листовых термопластов. - М.: Машиностроение, 1977. - С. 45, рис. 30]. Недоліком цього пристрою є його невелика продуктивність. Найбільш близьким до пропонованої корисної моделі є пристрій для термовакуумформування лотків з полімерної плівки, що містить циліндричний ротор з утвореними на його боковій поверхні формами [Салазкин К.А., Шерышев М.А. Машины для формования изделий из листовых термопластов. - М.: Машиностроение, 1977. - С. 47, рис. 33]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, завдяки компактному розташуванню декількох форм має більшу продуктивність. Недоліком же цього пристрою є утворення криволінійних країв одержуваного лотка, що погіршує його запечатування платинкою (наклеювання на нього або приварювання до нього платинки з полімерної плівки або металевої фольги) та подальшу її фіксацію на лотку. В основу корисної моделі поставлено задачу вдосконалити пристрій для термовакуумформування лотків з полімерної плівки, у якому його нове конструктивне виконання забезпечує одержання країв лотка, які лежать в одній площині, а отже й надійне приєднання до лотка платинки, що поліпшує умови зберігання та транспортування вмісту лотка. Поставлена задача вирішується тим, що в пристрої для термовакуумформування лотків з полімерної плівки, що містить ротор з утвореними на його боковій поверхні формами, згідно з пропонованою корисною моделлю, новим є те, що ротор виконано як правильну призму, а форми утворено на її бокових сторонах. У найприйнятнішому прикладі виконання пристрою ротор містить циліндричне або як правильну призму осердя з рівномірно розташованими в коловому напрямку виступами, вершина кожного з яких утворена двома площинами, кожна з яких збігається з відповідною площиною сусіднього виступу, при цьому по торцях осердя виконано стінки для утворення форм, обмежених зазначеними стінками, осердям і боковими поверхнями виступів. Виконання ротора як правильної призми та утворення форм на її бокових сторонах забезпечує одержання країв лотка, які лежать в одній площині, а отже й надійне подальше приєднання до лотка платинки. Виконання же ротора складеним з осердя, виступів і стінок істотно спрощує його виготовлення та забезпечує можливість змінювання кількості й розмірів форм у роторі, а отже й розширює технологічні можливості ротора. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд пристрою з вісьмома формами; на Фіг. 2 - розріз за А-А на Фіг. 1; на Фіг. 3 - загальний вигляд складеного пристрою з вісьмома формами; на Фіг. 4 - розріз за Б-Б на Фіг. 1; на Фіг. 5 - 3D модель пристрою з ротором з вісьмома гранями і дванадцятьма формами. Пристрій для термовакуумформування лотків з полімерної плівки містить виконаний як правильна призма ротор 1 з утвореними на бокових сторонах формами 2 (Фіг. 1-4). З метою забезпечення технологічності виготовлення ротора він може бути виконаний складеним з циліндричного або як правильна призма осердя 3 з рівномірно розташованими в коловому напрямку виступами 4, вершина кожного з яких утворена двома площинами 5 і 6, кожна з яких збігається з відповідною площиною сусіднього виступу 4, при цьому по торцях осердя виконано стінки 7 і 8 для утворення форм, обмежених зазначеними стінками 7 і 8, осердям 3 і боковими поверхнями виступів 4 (див. Фіг. 4). Пристрій виготовляють у такий спосіб. Після надходження на бокову поверхню ротора 1 завчасно підігрітої до температури формування полімерної плівки завдяки вакууму, створеному у формах 2 ротора 1 здійснюється глибоке витягування полімерної плівки з утворенням на полотні плівки заготовок лотків. Після охолодження полімерної плівки разом з відформованими заготовками лотків з неї вирубаються лотки, а залишки плівки потрапляють на повторне перероблення (у разі їх утворення). При цьому лотки одержують з краями, що лежать в одній площині, а отже й надійне приєднання та подальшу фіксацію до лотка платинки та подальшу її фіксацію. Пропонована корисна модель проста у виготовленні та експлуатації й забезпечує одержання лотків з полімерної плівки високої якості. 60 1 UA 117059 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для термовакуумформування лотків з полімерної плівки, що містить ротор з утвореними на його боковій поверхні формами, який відрізняється тим, що ротор виконано як правильну призму, а форми утворено на її бокових сторонах. 2. Пристрій за п. 1, який відрізняється тим, що ротор містить циліндричне або у вигляді правильної призми осердя з рівномірно розташованими в коловому напрямку виступами, вершина кожного з яких утворена двома площинами, кожна з яких збігається з відповідною площиною сусіднього виступу, при цьому по торцях осердя виконано стінки для утворення форм, обмежених зазначеними стінками, осердям і боковими поверхнями виступів. 2 UA 117059 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
