Пристрій для охолодження рукавної полімерної плівки

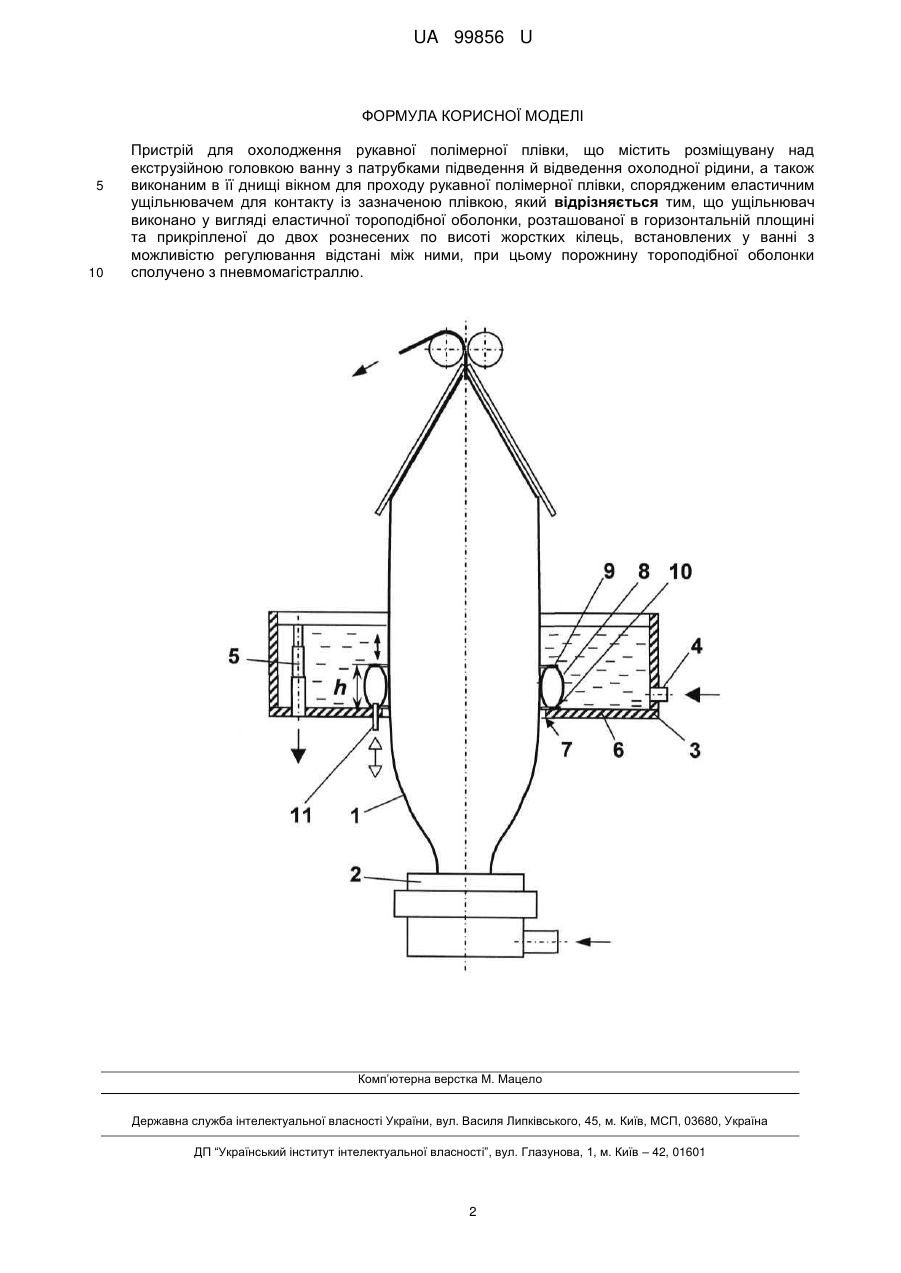

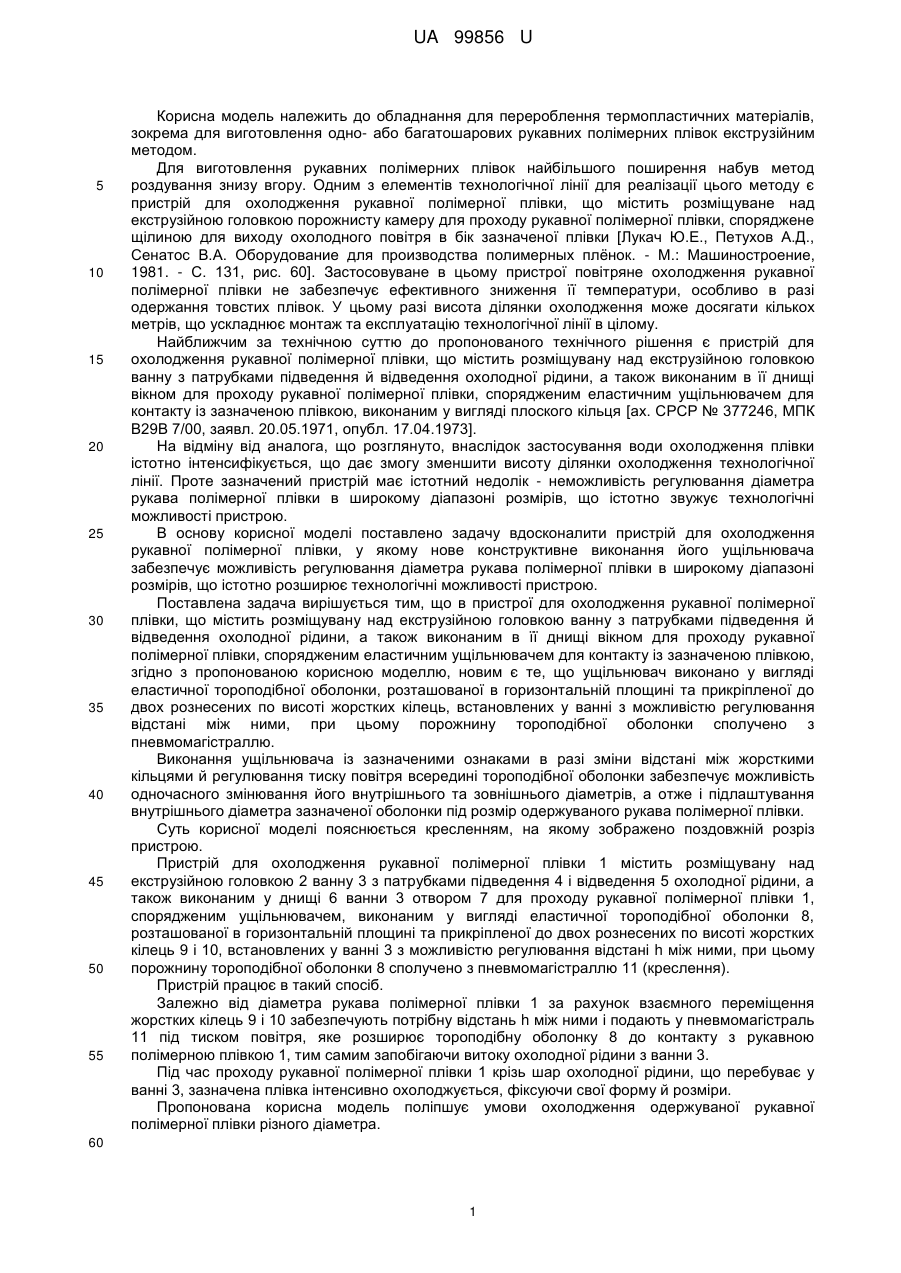

Реферат: UA 99856 U UA 99856 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для перероблення термопластичних матеріалів, зокрема для виготовлення одно- або багатошарових рукавних полімерних плівок екструзійним методом. Для виготовлення рукавних полімерних плівок найбільшого поширення набув метод роздування знизу вгору. Одним з елементів технологічної лінії для реалізації цього методу є пристрій для охолодження рукавної полімерної плівки, що містить розміщуване над екструзійною головкою порожнисту камеру для проходу рукавної полімерної плівки, споряджене щілиною для виходу охолодного повітря в бік зазначеної плівки [Лукач Ю.Е., Петухов А.Д., Сенатос В.А. Оборудование для производства полимерных плёнок. - Μ.: Машиностроение, 1981. - С. 131, рис. 60]. Застосовуване в цьому пристрої повітряне охолодження рукавної полімерної плівки не забезпечує ефективного зниження її температури, особливо в разі одержання товстих плівок. У цьому разі висота ділянки охолодження може досягати кількох метрів, що ускладнює монтаж та експлуатацію технологічної лінії в цілому. Найближчим за технічною суттю до пропонованого технічного рішення є пристрій для охолодження рукавної полімерної плівки, що містить розміщувану над екструзійною головкою ванну з патрубками підведення й відведення охолодної рідини, а також виконаним в її днищі вікном для проходу рукавної полімерної плівки, спорядженим еластичним ущільнювачем для контакту із зазначеною плівкою, виконаним у вигляді плоского кільця [ах. СРСР № 377246, МПК В29В 7/00, заявл. 20.05.1971, опубл. 17.04.1973]. На відміну від аналога, що розглянуто, внаслідок застосування води охолодження плівки істотно інтенсифікується, що дає змогу зменшити висоту ділянки охолодження технологічної лінії. Проте зазначений пристрій має істотний недолік - неможливість регулювання діаметра рукава полімерної плівки в широкому діапазоні розмірів, що істотно звужує технологічні можливості пристрою. В основу корисної моделі поставлено задачу вдосконалити пристрій для охолодження рукавної полімерної плівки, у якому нове конструктивне виконання його ущільнювача забезпечує можливість регулювання діаметра рукава полімерної плівки в широкому діапазоні розмірів, що істотно розширює технологічні можливості пристрою. Поставлена задача вирішується тим, що в пристрої для охолодження рукавної полімерної плівки, що містить розміщувану над екструзійною головкою ванну з патрубками підведення й відведення охолодної рідини, а також виконаним в її днищі вікном для проходу рукавної полімерної плівки, спорядженим еластичним ущільнювачем для контакту із зазначеною плівкою, згідно з пропонованою корисною моделлю, новим є те, що ущільнювач виконано у вигляді еластичної тороподібної оболонки, розташованої в горизонтальній площині та прикріпленої до двох рознесених по висоті жорстких кілець, встановлених у ванні з можливістю регулювання відстані між ними, при цьому порожнину тороподібної оболонки сполучено з пневмомагістраллю. Виконання ущільнювача із зазначеними ознаками в разі зміни відстані між жорсткими кільцями й регулювання тиску повітря всередині тороподібної оболонки забезпечує можливість одночасного змінювання його внутрішнього та зовнішнього діаметрів, а отже і підлаштування внутрішнього діаметра зазначеної оболонки під розмір одержуваного рукава полімерної плівки. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз пристрою. Пристрій для охолодження рукавної полімерної плівки 1 містить розміщувану над екструзійною головкою 2 ванну 3 з патрубками підведення 4 і відведення 5 охолодної рідини, а також виконаним у днищі 6 ванни 3 отвором 7 для проходу рукавної полімерної плівки 1, спорядженим ущільнювачем, виконаним у вигляді еластичної тороподібної оболонки 8, розташованої в горизонтальній площині та прикріпленої до двох рознесених по висоті жорстких кілець 9 і 10, встановлених у ванні 3 з можливістю регулювання відстані h між ними, при цьому порожнину тороподібної оболонки 8 сполучено з пневмомагістраллю 11 (креслення). Пристрій працює в такий спосіб. Залежно від діаметра рукава полімерної плівки 1 за рахунок взаємного переміщення жорстких кілець 9 і 10 забезпечують потрібну відстань h між ними і подають у пневмомагістраль 11 під тиском повітря, яке розширює тороподібну оболонку 8 до контакту з рукавною полімерною плівкою 1, тим самим запобігаючи витоку охолодної рідини з ванни 3. Під час проходу рукавної полімерної плівки 1 крізь шар охолодної рідини, що перебуває у ванні 3, зазначена плівка інтенсивно охолоджується, фіксуючи свої форму й розміри. Пропонована корисна модель поліпшує умови охолодження одержуваної рукавної полімерної плівки різного діаметра. 60 1 UA 99856 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для охолодження рукавної полімерної плівки, що містить розміщувану над екструзійною головкою ванну з патрубками підведення й відведення охолодної рідини, а також виконаним в її днищі вікном для проходу рукавної полімерної плівки, спорядженим еластичним ущільнювачем для контакту із зазначеною плівкою, який відрізняється тим, що ущільнювач виконано у вигляді еластичної тороподібної оболонки, розташованої в горизонтальній площині та прикріпленої до двох рознесених по висоті жорстких кілець, встановлених у ванні з можливістю регулювання відстані між ними, при цьому порожнину тороподібної оболонки сполучено з пневмомагістраллю. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
