Манекен для тренування

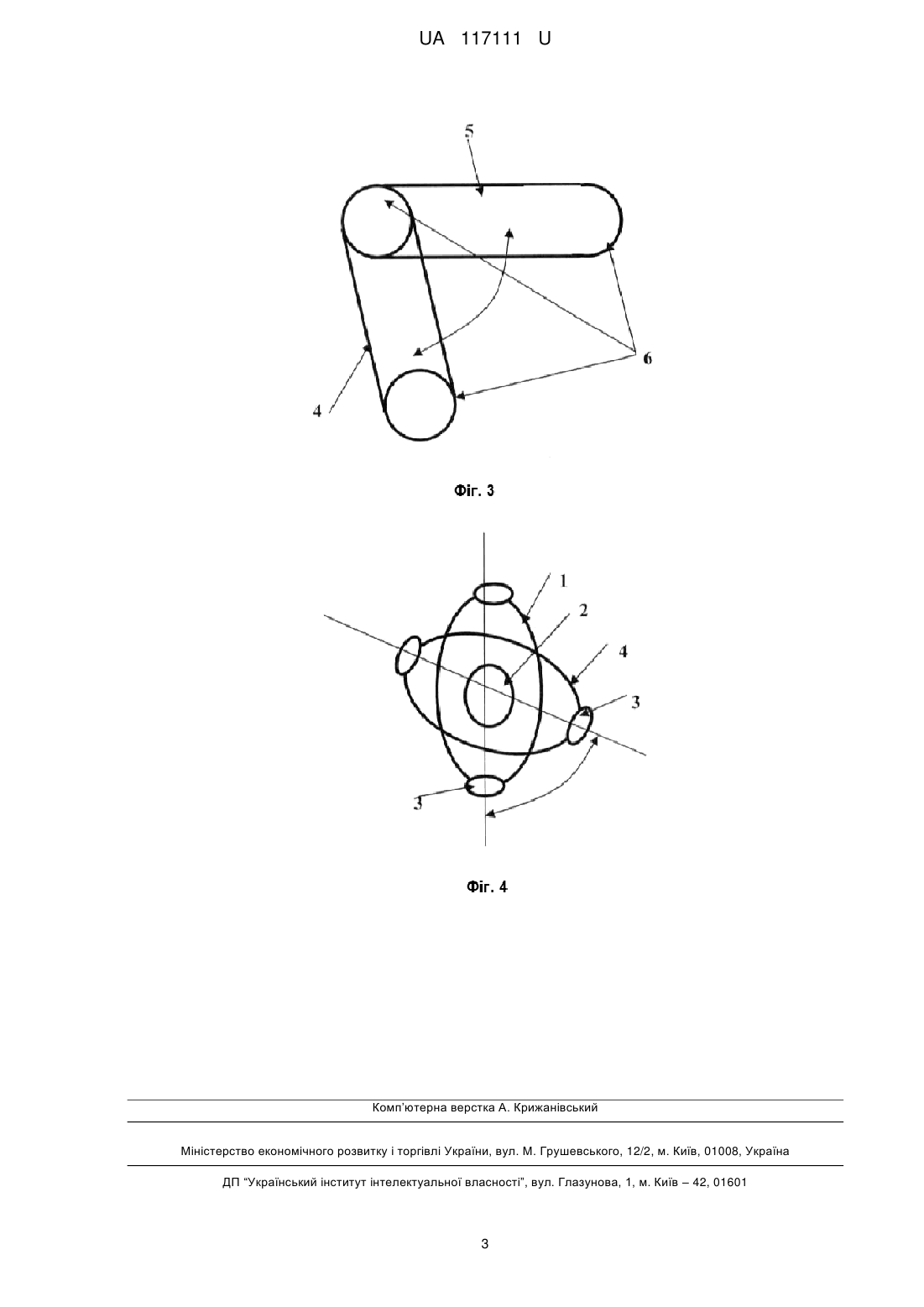

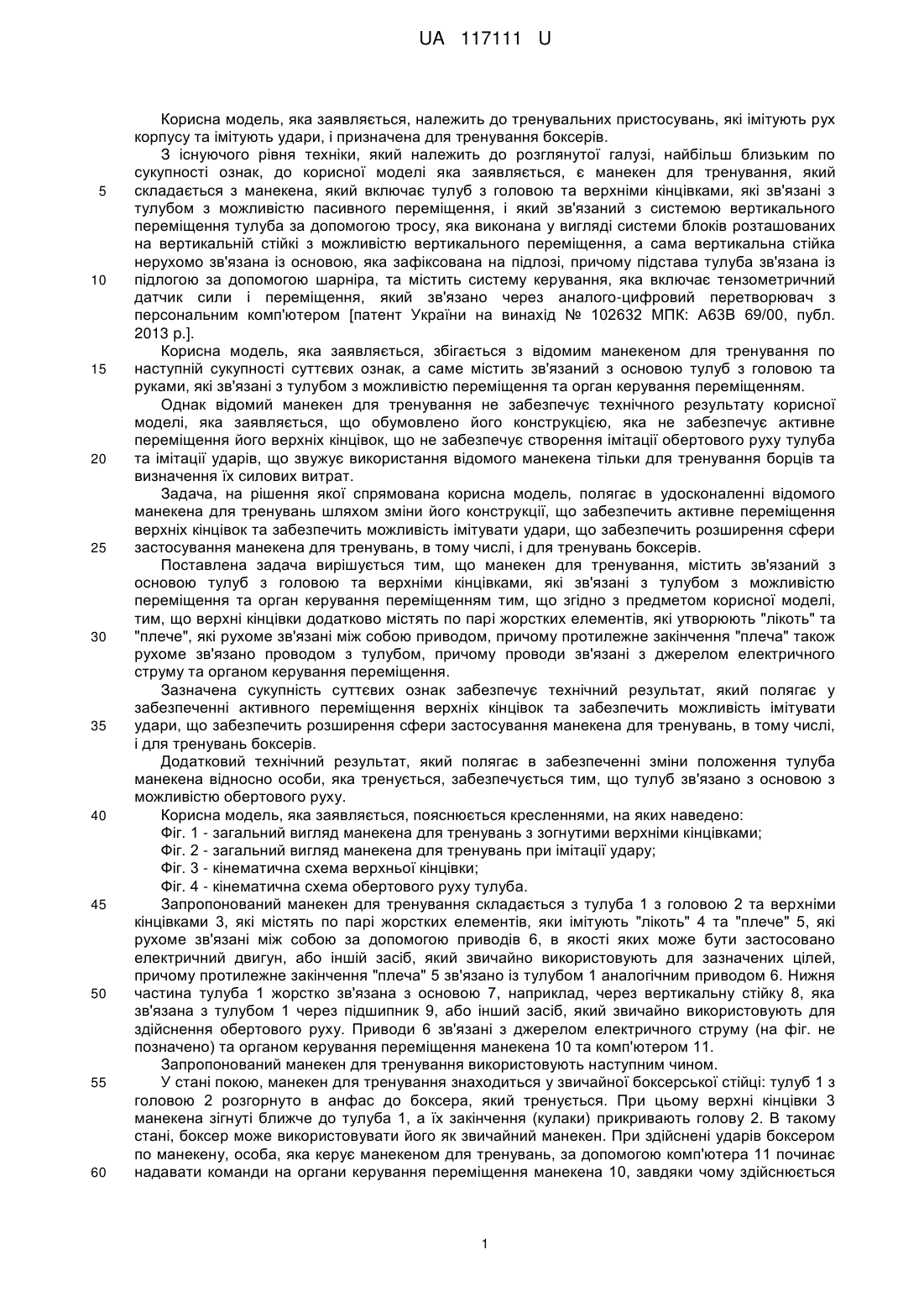

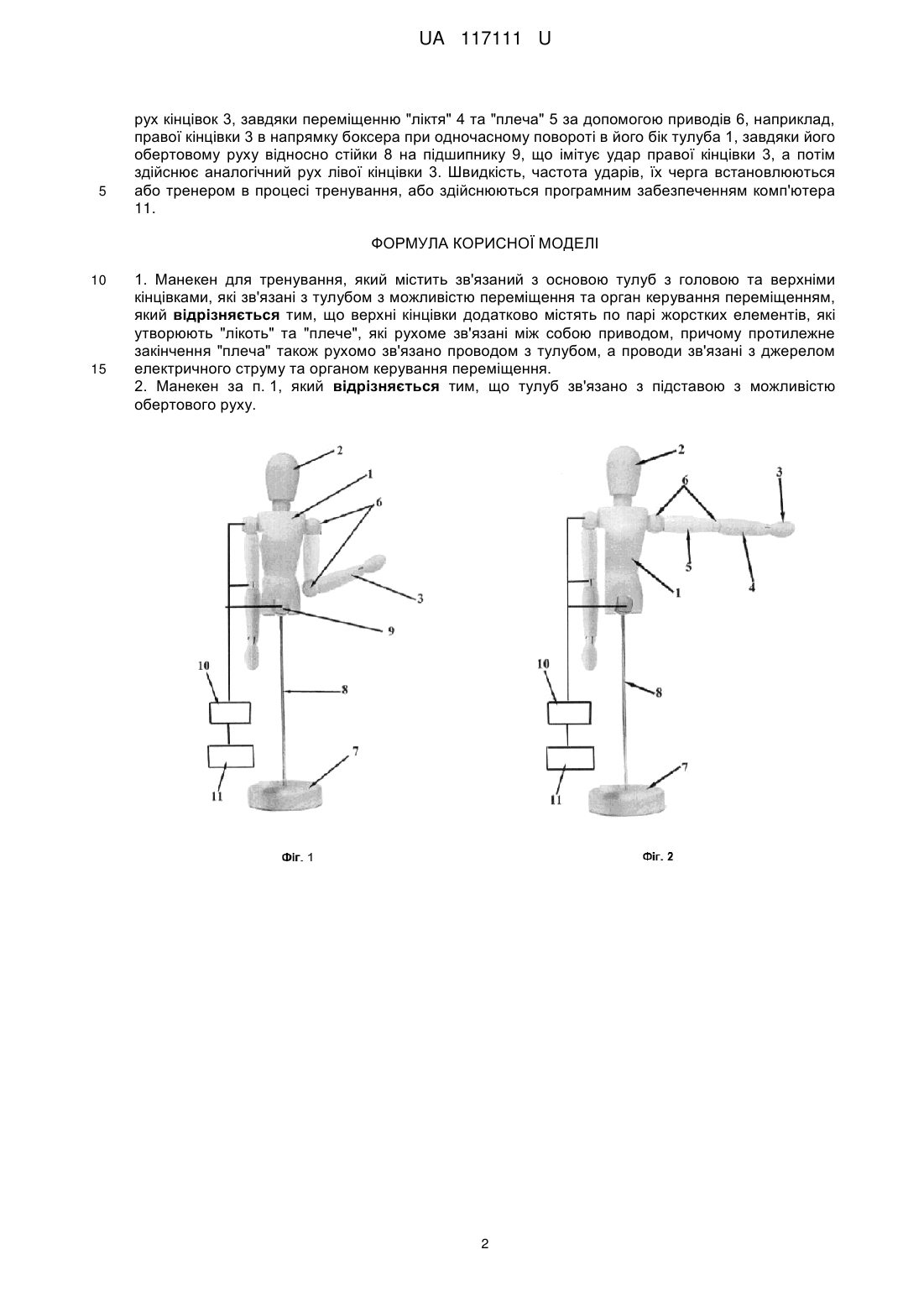

Реферат: Манекен для тренування має зв'язаний з основою тулуб з головою та верхніми кінцівками, які зв'язані з тулубом з можливістю переміщення та орган керування переміщенням. Верхні кінцівки додатково містять по парі жорстких елементів, які утворюють "лікоть" та "плече", які рухоме зв'язані між собою приводом. Протилежне закінчення "плеча" також рухоме зв'язано проводом з тулубом, а проводи зв'язані з джерелом електричного струму та органом керування переміщення. UA 117111 U (54) МАНЕКЕН ДЛЯ ТРЕНУВАННЯ UA 117111 U UA 117111 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до тренувальних пристосувань, які імітують рух корпусу та імітують удари, і призначена для тренування боксерів. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким по сукупності ознак, до корисної моделі яка заявляється, є манекен для тренування, який складається з манекена, який включає тулуб з головою та верхніми кінцівками, які зв'язані з тулубом з можливістю пасивного переміщення, і який зв'язаний з системою вертикального переміщення тулуба за допомогою тросу, яка виконана у вигляді системи блоків розташованих на вертикальній стійкі з можливістю вертикального переміщення, а сама вертикальна стійка нерухомо зв'язана із основою, яка зафіксована на підлозі, причому підстава тулуба зв'язана із підлогою за допомогою шарніра, та містить систему керування, яка включає тензометричний датчик сили і переміщення, який зв'язано через аналого-цифровий перетворювач з персональним комп'ютером [патент України на винахід № 102632 МПК: А63В 69/00, публ. 2013 p.]. Корисна модель, яка заявляється, збігається з відомим манекеном для тренування по наступній сукупності суттєвих ознак, а саме містить зв'язаний з основою тулуб з головою та руками, які зв'язані з тулубом з можливістю переміщення та орган керування переміщенням. Однак відомий манекен для тренування не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, яка не забезпечує активне переміщення його верхніх кінцівок, що не забезпечує створення імітації обертового руху тулуба та імітації ударів, що звужує використання відомого манекена тільки для тренування борців та визначення їх силових витрат. Задача, на рішення якої спрямована корисна модель, полягає в удосконаленні відомого манекена для тренувань шляхом зміни його конструкції, що забезпечить активне переміщення верхніх кінцівок та забезпечить можливість імітувати удари, що забезпечить розширення сфери застосування манекена для тренувань, в тому числі, і для тренувань боксерів. Поставлена задача вирішується тим, що манекен для тренування, містить зв'язаний з основою тулуб з головою та верхніми кінцівками, які зв'язані з тулубом з можливістю переміщення та орган керування переміщенням тим, що згідно з предметом корисної моделі, тим, що верхні кінцівки додатково містять по парі жорстких елементів, які утворюють "лікоть" та "плече", які рухоме зв'язані між собою приводом, причому протилежне закінчення "плеча" також рухоме зв'язано проводом з тулубом, причому проводи зв'язані з джерелом електричного струму та органом керування переміщення. Зазначена сукупність суттєвих ознак забезпечує технічний результат, який полягає у забезпеченні активного переміщення верхніх кінцівок та забезпечить можливість імітувати удари, що забезпечить розширення сфери застосування манекена для тренувань, в тому числі, і для тренувань боксерів. Додатковий технічний результат, який полягає в забезпеченні зміни положення тулуба манекена відносно особи, яка тренується, забезпечується тим, що тулуб зв'язано з основою з можливістю обертового руху. Корисна модель, яка заявляється, пояснюється кресленнями, на яких наведено: Фіг. 1 - загальний вигляд манекена для тренувань з зогнутими верхніми кінцівками; Фіг. 2 - загальний вигляд манекена для тренувань при імітації удару; Фіг. 3 - кінематична схема верхньої кінцівки; Фіг. 4 - кінематична схема обертового руху тулуба. Запропонований манекен для тренування складається з тулуба 1 з головою 2 та верхніми кінцівками 3, які містять по парі жорстких елементів, яки імітують "лікоть" 4 та "плече" 5, які рухоме зв'язані між собою за допомогою приводів 6, в якості яких може бути застосовано електричний двигун, або іншій засіб, який звичайно використовують для зазначених цілей, причому протилежне закінчення "плеча" 5 зв'язано із тулубом 1 аналогічним приводом 6. Нижня частина тулуба 1 жорстко зв'язана з основою 7, наприклад, через вертикальну стійку 8, яка зв'язана з тулубом 1 через підшипник 9, або інший засіб, який звичайно використовують для здійснення обертового руху. Приводи 6 зв'язані з джерелом електричного струму (на фіг. не позначено) та органом керування переміщення манекена 10 та комп'ютером 11. Запропонований манекен для тренування використовують наступним чином. У стані покою, манекен для тренування знаходиться у звичайної боксерської стійці: тулуб 1 з головою 2 розгорнуто в анфас до боксера, який тренується. При цьому верхні кінцівки 3 манекена зігнуті ближче до тулуба 1, а їх закінчення (кулаки) прикривають голову 2. В такому стані, боксер може використовувати його як звичайний манекен. При здійснені ударів боксером по манекену, особа, яка керує манекеном для тренувань, за допомогою комп'ютера 11 починає надавати команди на органи керування переміщення манекена 10, завдяки чому здійснюється 1 UA 117111 U 5 рух кінцівок 3, завдяки переміщенню "ліктя" 4 та "плеча" 5 за допомогою приводів 6, наприклад, правої кінцівки 3 в напрямку боксера при одночасному повороті в його бік тулуба 1, завдяки його обертовому руху відносно стійки 8 на підшипнику 9, що імітує удар правої кінцівки 3, а потім здійснює аналогічний рух лівої кінцівки 3. Швидкість, частота ударів, їх черга встановлюються або тренером в процесі тренування, або здійснюються програмним забезпеченням комп'ютера 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Манекен для тренування, який містить зв'язаний з основою тулуб з головою та верхніми кінцівками, які зв'язані з тулубом з можливістю переміщення та орган керування переміщенням, який відрізняється тим, що верхні кінцівки додатково містять по парі жорстких елементів, які утворюють "лікоть" та "плече", які рухоме зв'язані між собою приводом, причому протилежне закінчення "плеча" також рухомо зв'язано проводом з тулубом, а проводи зв'язані з джерелом електричного струму та органом керування переміщення. 2. Манекен за п. 1, який відрізняється тим, що тулуб зв'язано з підставою з можливістю обертового руху. 2 UA 117111 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
