Транспортер-сепаратор коренеплодів з хвилеподібним утримувачем коренеплодів

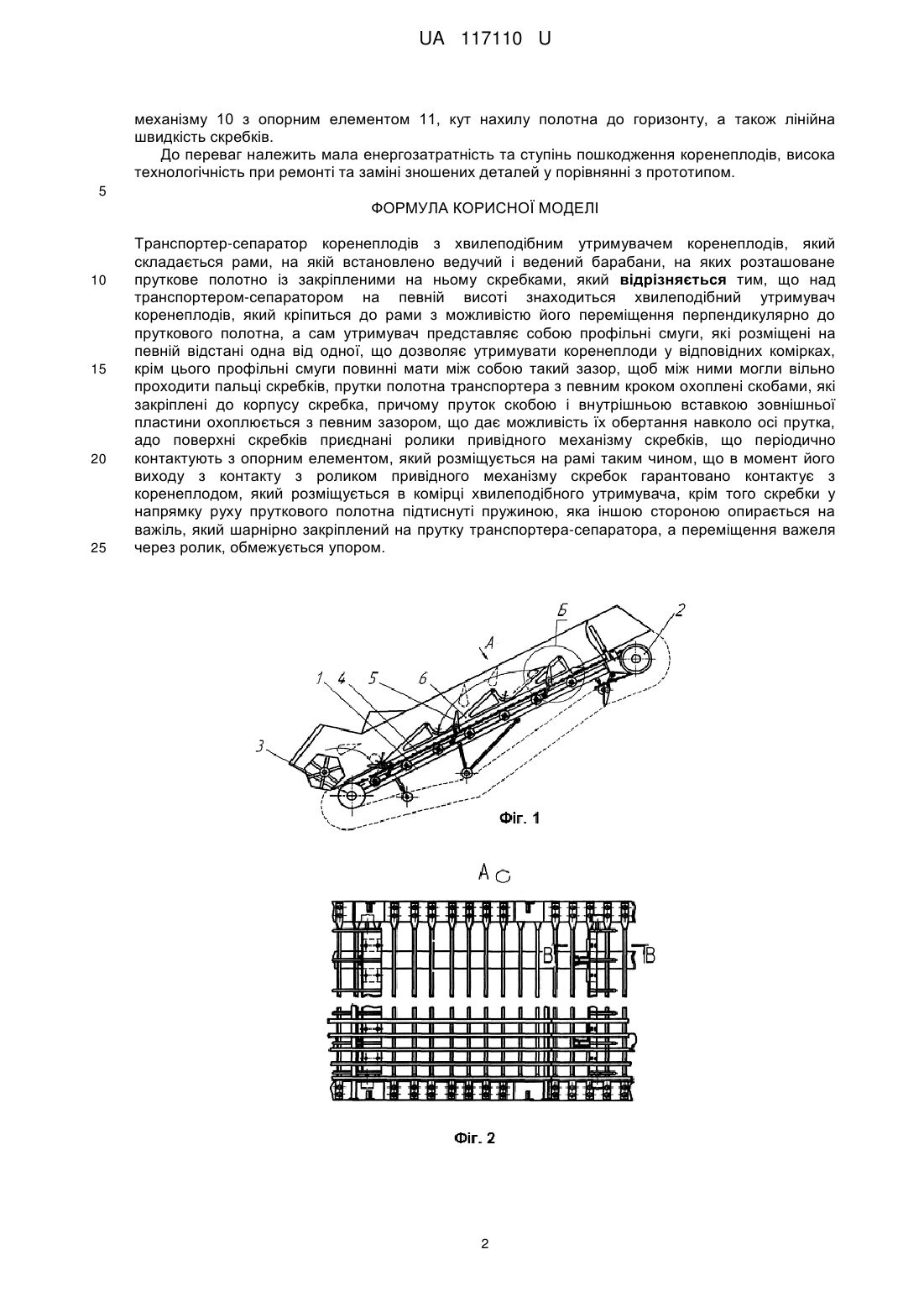

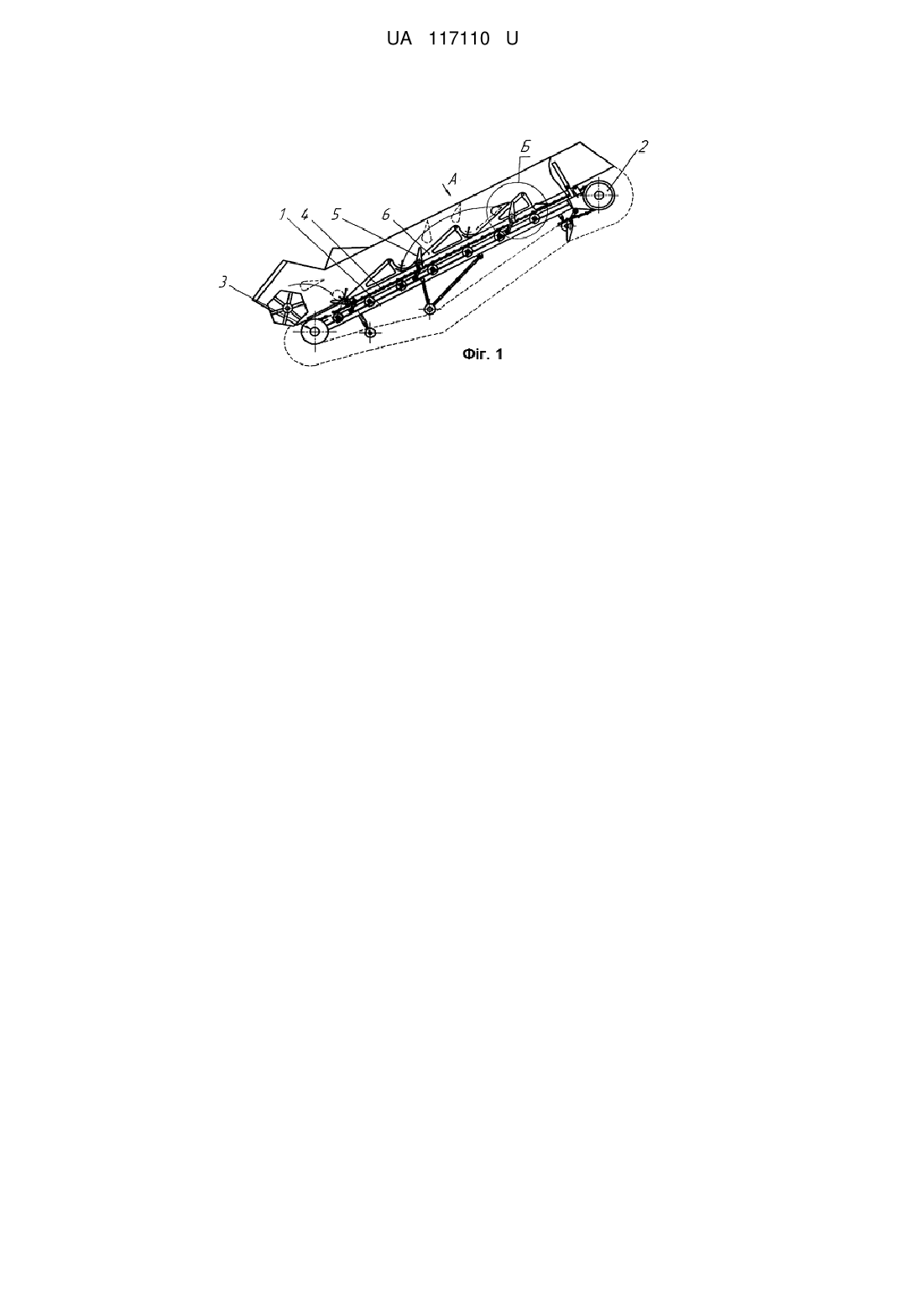

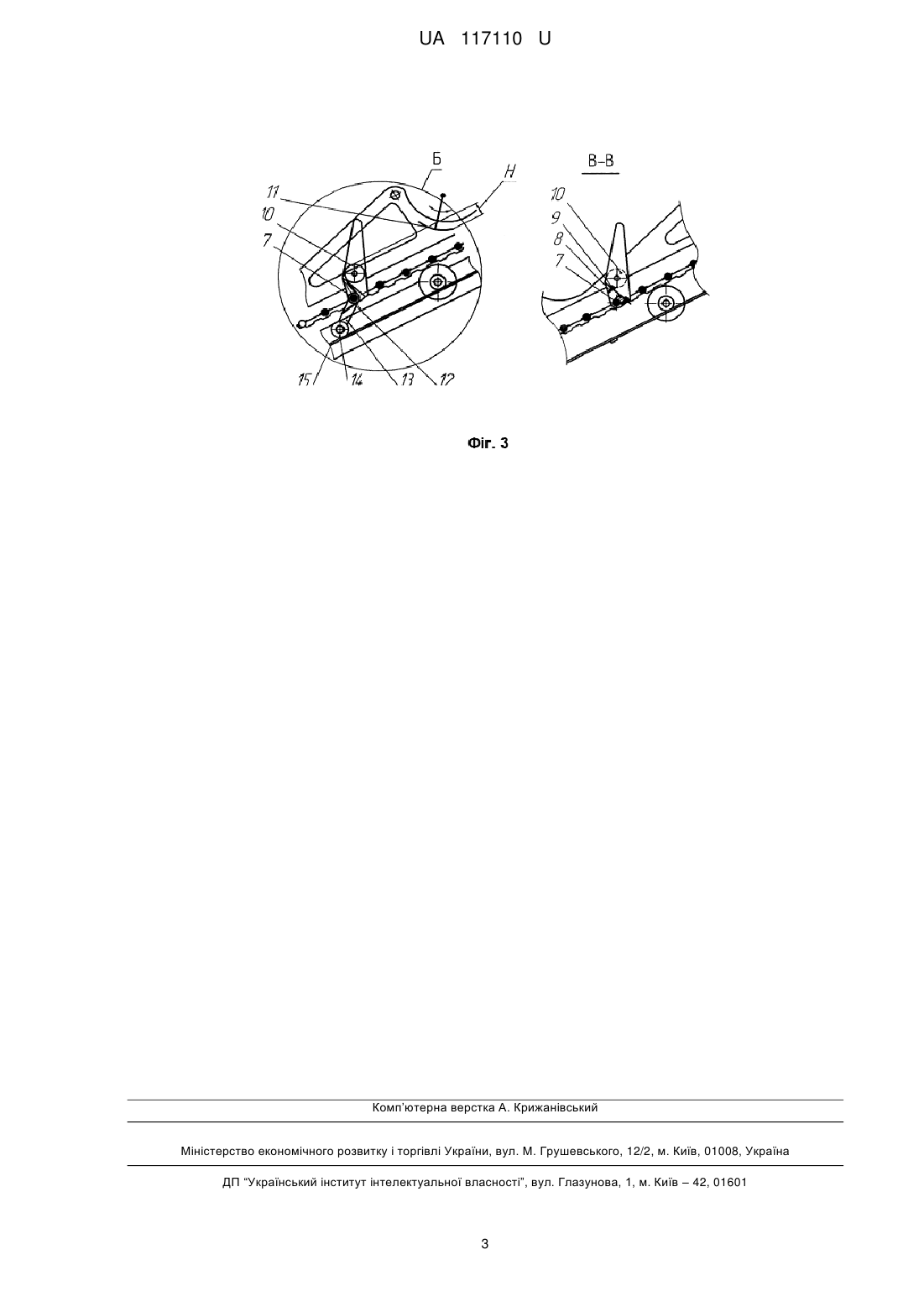

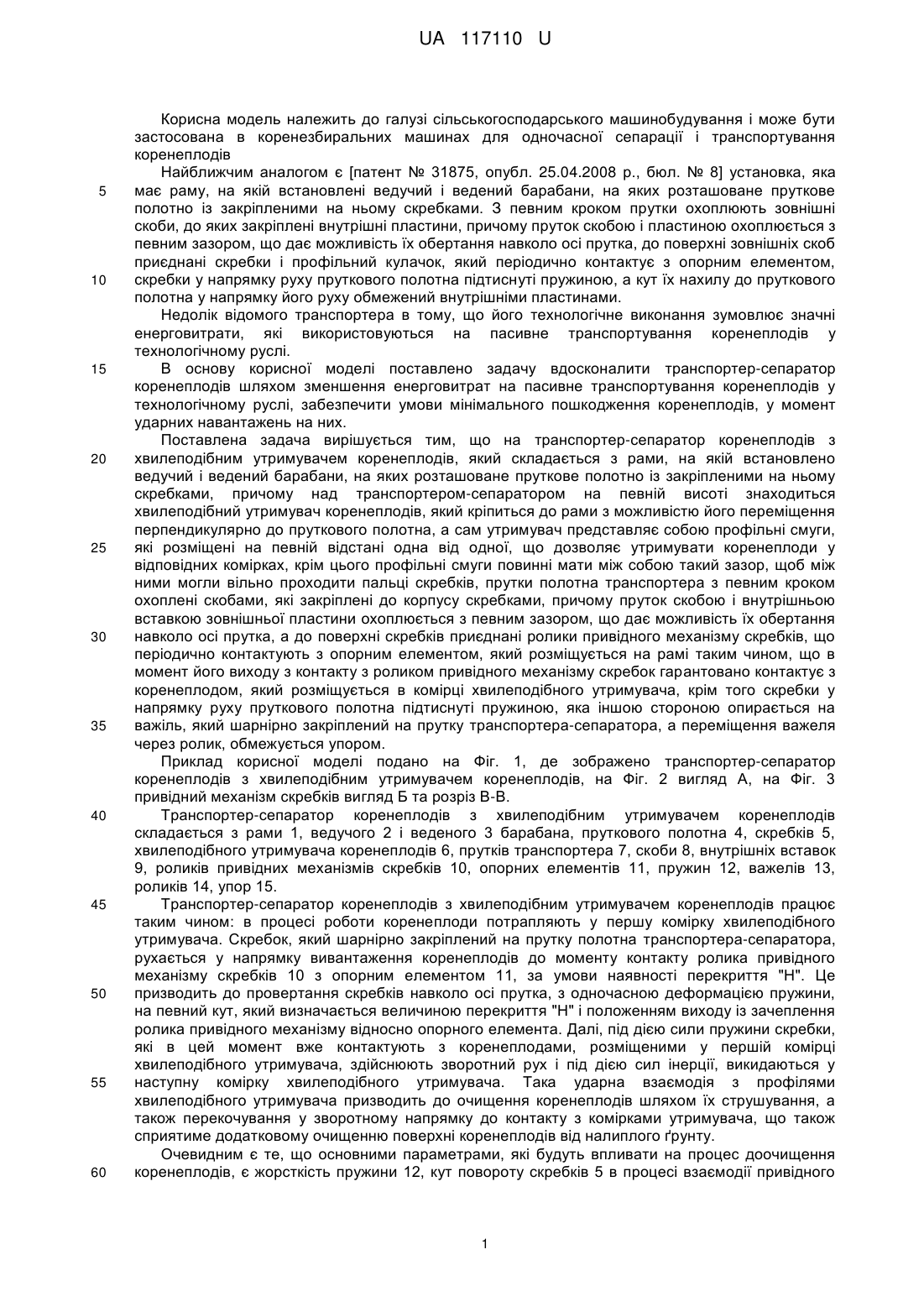

Реферат: Транспортер-сепаратор коренеплодів з хвилеподібним утримувачем коренеплодів складається з рами, на якій встановлено ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками. Над транспортером-сепаратором на певній висоті знаходиться хвилеподібний утримувач коренеплодів, який кріпиться до рами з можливістю його переміщення перпендикулярно до пруткового полотна. Сам утримувач представляє собою профільні смуги, які розміщені на певній відстані одна від одної, що дозволяє утримувати коренеплоди у відповідних комірках. Профільні смуги мають між собою такий зазор, щоб між ними могли вільно проходити пальці скребків. Прутки полотна транспортера з певним кроком охоплені скобами, які закріплені до корпусу скребка. Пруток скобою і внутрішньою вставкою зовнішньої пластини охоплюється з певним зазором, що дає можливість їх обертання навколо осі прутка. До поверхні скребків приєднані ролики привідного механізму скребків, що періодично контактують з опорним елементом, який розміщується на рамі таким чином, що в момент його виходу з контакту з роликом привідного механізму скребок гарантовано контактує з коренеплодом, який розміщується в комірці хвилеподібного утримувача. Скребки у напрямку руху пруткового полотна підтиснуті пружиною, яка іншою стороною опирається на важіль, який шарнірно закріплений на прутку транспортера-сепаратора. Переміщення важеля через ролик, обмежується упором. UA 117110 U (12) UA 117110 U UA 117110 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути застосована в коренезбиральних машинах для одночасної сепарації і транспортування коренеплодів Найближчим аналогом є [патент № 31875, опубл. 25.04.2008 р., бюл. № 8] установка, яка має раму, на якій встановлені ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками. З певним кроком прутки охоплюють зовнішні скоби, до яких закріплені внутрішні пластини, причому пруток скобою і пластиною охоплюється з певним зазором, що дає можливість їх обертання навколо осі прутка, до поверхні зовнішніх скоб приєднані скребки і профільний кулачок, який періодично контактує з опорним елементом, скребки у напрямку руху пруткового полотна підтиснуті пружиною, а кут їх нахилу до пруткового полотна у напрямку його руху обмежений внутрішніми пластинами. Недолік відомого транспортера в тому, що його технологічне виконання зумовлює значні енерговитрати, які використовуються на пасивне транспортування коренеплодів у технологічному руслі. В основу корисної моделі поставлено задачу вдосконалити транспортер-сепаратор коренеплодів шляхом зменшення енерговитрат на пасивне транспортування коренеплодів у технологічному руслі, забезпечити умови мінімального пошкодження коренеплодів, у момент ударних навантажень на них. Поставлена задача вирішується тим, що на транспортер-сепаратор коренеплодів з хвилеподібним утримувачем коренеплодів, який складається з рами, на якій встановлено ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками, причому над транспортером-сепаратором на певній висоті знаходиться хвилеподібний утримувач коренеплодів, який кріпиться до рами з можливістю його переміщення перпендикулярно до пруткового полотна, а сам утримувач представляє собою профільні смуги, які розміщені на певній відстані одна від одної, що дозволяє утримувати коренеплоди у відповідних комірках, крім цього профільні смуги повинні мати між собою такий зазор, щоб між ними могли вільно проходити пальці скребків, прутки полотна транспортера з певним кроком охоплені скобами, які закріплені до корпусу скребками, причому пруток скобою і внутрішньою вставкою зовнішньої пластини охоплюється з певним зазором, що дає можливість їх обертання навколо осі прутка, а до поверхні скребків приєднані ролики привідного механізму скребків, що періодично контактують з опорним елементом, який розміщується на рамі таким чином, що в момент його виходу з контакту з роликом привідного механізму скребок гарантовано контактує з коренеплодом, який розміщується в комірці хвилеподібного утримувача, крім того скребки у напрямку руху пруткового полотна підтиснуті пружиною, яка іншою стороною опирається на важіль, який шарнірно закріплений на прутку транспортера-сепаратора, а переміщення важеля через ролик, обмежується упором. Приклад корисної моделі подано на Фіг. 1, де зображено транспортер-сепаратор коренеплодів з хвилеподібним утримувачем коренеплодів, на Фіг. 2 вигляд А, на Фіг. 3 привідний механізм скребків вигляд Б та розріз В-В. Транспортер-сепаратор коренеплодів з хвилеподібним утримувачем коренеплодів складається з рами 1, ведучого 2 і веденого 3 барабана, пруткового полотна 4, скребків 5, хвилеподібного утримувача коренеплодів 6, прутків транспортера 7, скоби 8, внутрішніх вставок 9, роликів привідних механізмів скребків 10, опорних елементів 11, пружин 12, важелів 13, роликів 14, упор 15. Транспортер-сепаратор коренеплодів з хвилеподібним утримувачем коренеплодів працює таким чином: в процесі роботи коренеплоди потрапляють у першу комірку хвилеподібного утримувача. Скребок, який шарнірно закріплений на прутку полотна транспортера-сепаратора, рухається у напрямку вивантаження коренеплодів до моменту контакту ролика привідного механізму скребків 10 з опорним елементом 11, за умови наявності перекриття "Н". Це призводить до провертання скребків навколо осі прутка, з одночасною деформацією пружини, на певний кут, який визначається величиною перекриття "Н" і положенням виходу із зачеплення ролика привідного механізму відносно опорного елемента. Далі, під дією сили пружини скребки, які в цей момент вже контактують з коренеплодами, розміщеними у першій комірці хвилеподібного утримувача, здійснюють зворотний рух і під дією сил інерції, викидаються у наступну комірку хвилеподібного утримувача. Така ударна взаємодія з профілями хвилеподібного утримувача призводить до очищення коренеплодів шляхом їх струшування, а також перекочування у зворотному напрямку до контакту з комірками утримувача, що також сприятиме додатковому очищенню поверхні коренеплодів від налиплого ґрунту. Очевидним є те, що основними параметрами, які будуть впливати на процес доочищення коренеплодів, є жорсткість пружини 12, кут повороту скребків 5 в процесі взаємодії привідного 1 UA 117110 U механізму 10 з опорним елементом 11, кут нахилу полотна до горизонту, а також лінійна швидкість скребків. До переваг належить мала енергозатратність та ступінь пошкодження коренеплодів, висока технологічність при ремонті та заміні зношених деталей у порівнянні з прототипом. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 Транспортер-сепаратор коренеплодів з хвилеподібним утримувачем коренеплодів, який складається рами, на якій встановлено ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками, який відрізняється тим, що над транспортером-сепаратором на певній висоті знаходиться хвилеподібний утримувач коренеплодів, який кріпиться до рами з можливістю його переміщення перпендикулярно до пруткового полотна, а сам утримувач представляє собою профільні смуги, які розміщені на певній відстані одна від одної, що дозволяє утримувати коренеплоди у відповідних комірках, крім цього профільні смуги повинні мати між собою такий зазор, щоб між ними могли вільно проходити пальці скребків, прутки полотна транспортера з певним кроком охоплені скобами, які закріплені до корпусу скребка, причому пруток скобою і внутрішньою вставкою зовнішньої пластини охоплюється з певним зазором, що дає можливість їх обертання навколо осі прутка, адо поверхні скребків приєднані ролики привідного механізму скребків, що періодично контактують з опорним елементом, який розміщується на рамі таким чином, що в момент його виходу з контакту з роликом привідного механізму скребок гарантовано контактує з коренеплодом, який розміщується в комірці хвилеподібного утримувача, крім того скребки у напрямку руху пруткового полотна підтиснуті пружиною, яка іншою стороною опирається на важіль, який шарнірно закріплений на прутку транспортера-сепаратора, а переміщення важеля через ролик, обмежується упором. 2 UA 117110 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
