Драбина рятувальника

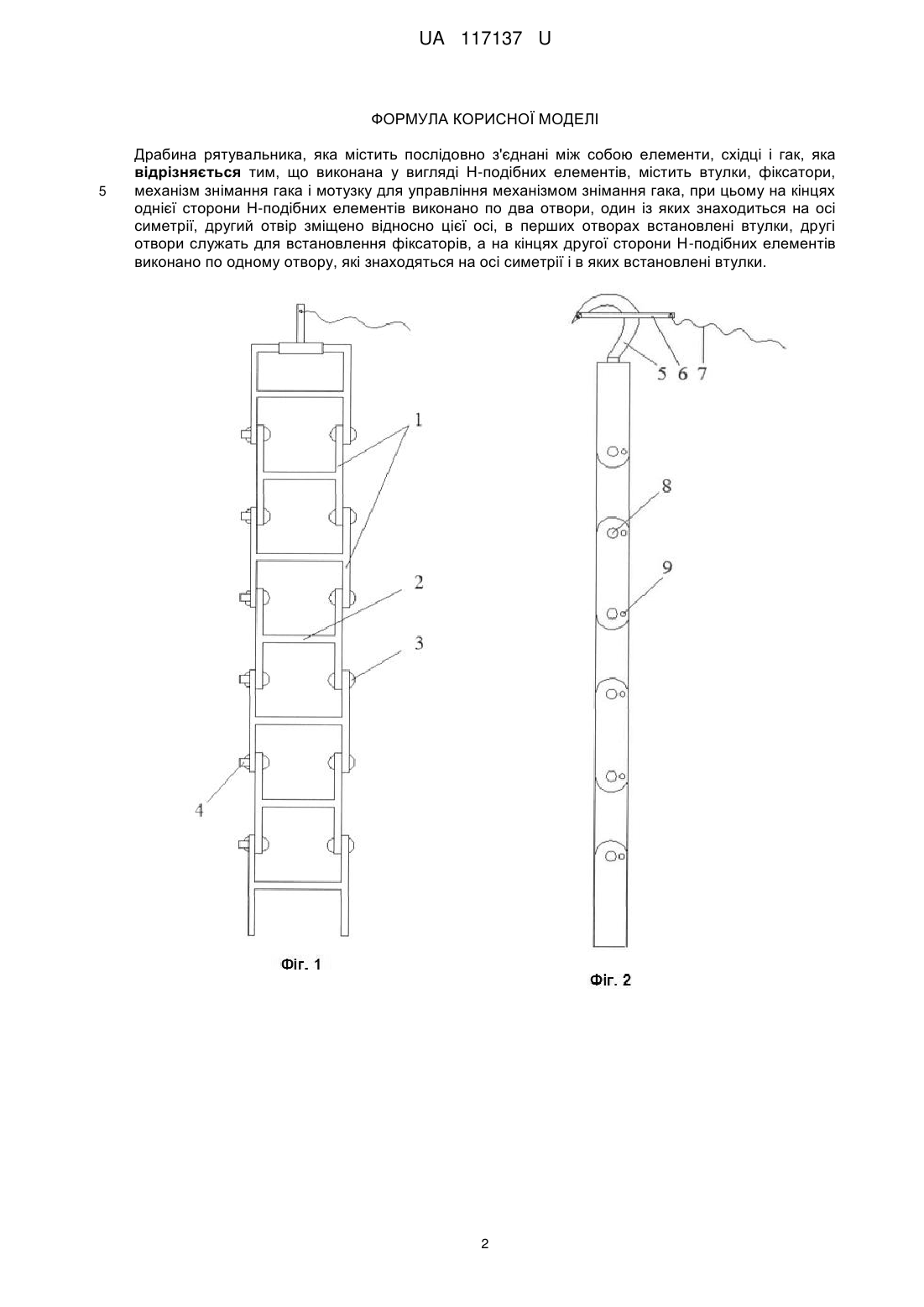

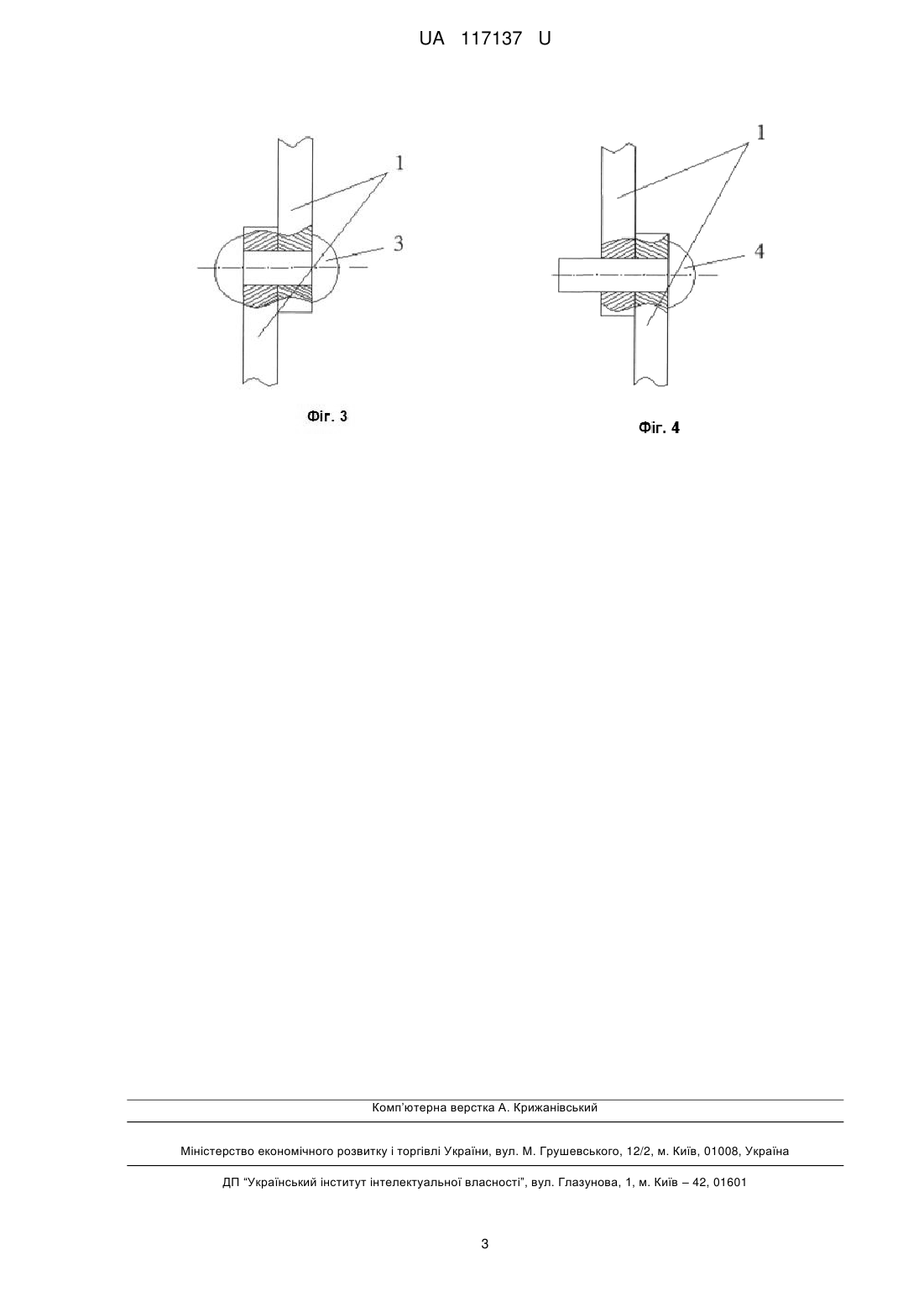

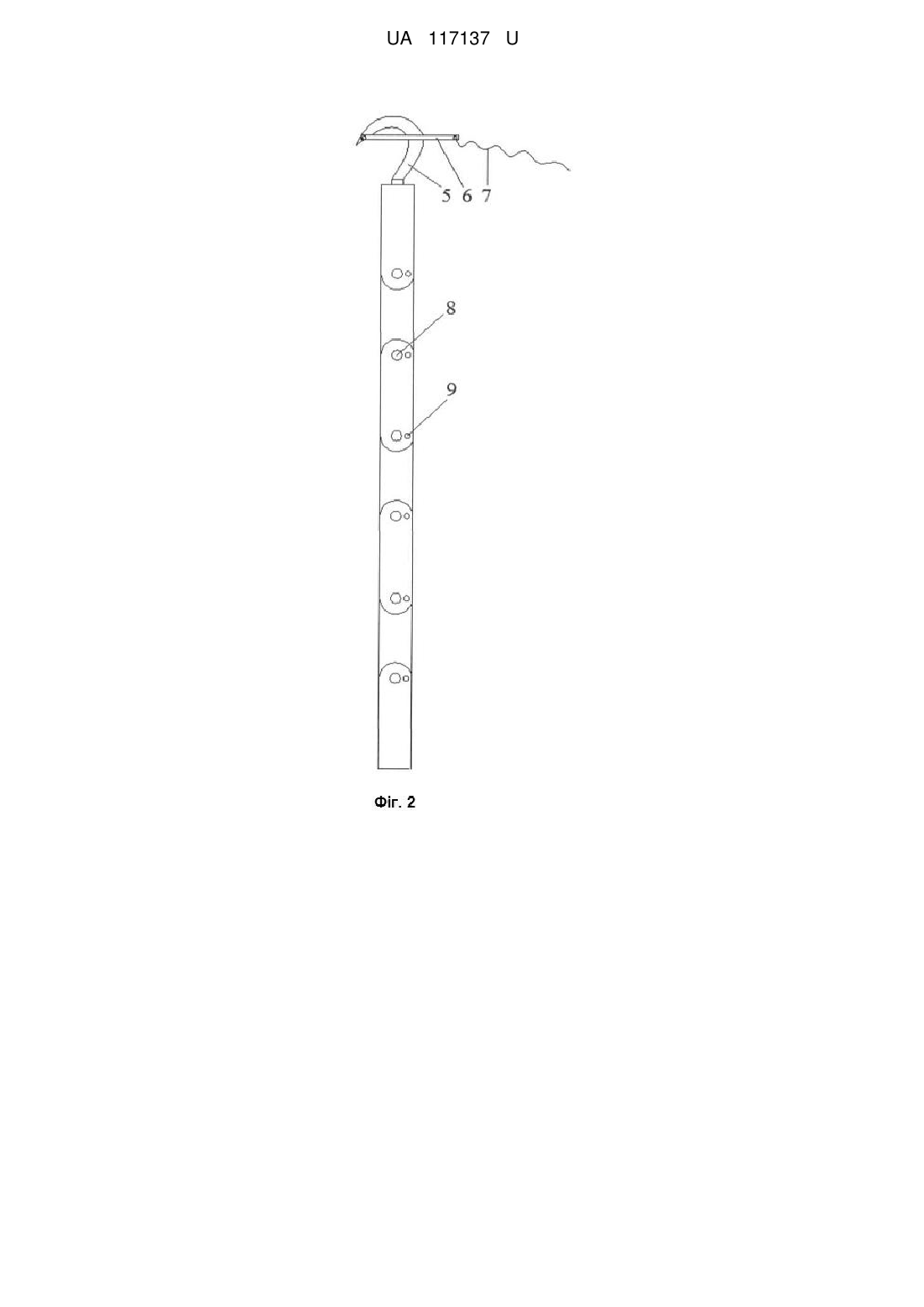

Реферат: Драбина рятувальника містить послідовно з'єднані між собою елементи, східці і гак. Виконана у вигляді Н-подібних елементів, містить втулки, фіксатори, механізм знімання гака і мотузку для управління механізмом знімання гака, при цьому на кінцях однієї сторони Н-подібних елементів виконано по два отвори, один із яких знаходиться на осі симетрії, другий отвір зміщено відносно цієї осі, в перших отворах встановлені втулки, другі отвори служать для встановлення фіксаторів, а на кінцях другої сторони Н-подібних елементів виконано по одному отвору, які знаходяться на осі симетрії і в яких встановлені втулки. UA 117137 U (54) ДРАБИНА РЯТУВАЛЬНИКА UA 117137 U UA 117137 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для евакуації людей під час надзвичайних ситуацій. Відома драбина В.І. Свідерського, яка включає гнучкі повздовжні елементи, що мають фіксовану довжину і закріплені до них східці, які виконані із трубчатих елементів, що мають на одному кінці частину, яка виступає, для телескопічного з'єднання трубчатих елементів між собою [1]. Недоліком такої драбини є те, що східці кріпляться до повздовжніх елементів за допомогою вузлів, які виконані на гнучких елементах, внаслідок чого можливе зрізання цих гнучких елементів при навантажені східців. Найбільш близьким до драбини, що заявляється, є драбина, що включає тятиви, виконані із ланцюгів, у кільцях яких встановлені східці у вигляді відрізків прутків, та гак [2]. Недоліком такої драбини є те, що вона може встановлюватися лише зверху вниз і її неможливо встановити знизу вгору. Задачею, на вирішення якої спрямована корисна модель, є розширення функціональних можливостей драбини рятувальника за рахунок створення можливості її встановлення знизу вгору. Поставлена задача вирішується тим, що драбина рятувальника, що включає послідовно з'єднані між собою елементи, східці і гак, додатково виконана у вигляді Н-подібних елементів, включає втулки, фіксатори, механізм знімання гака і мотузку для управління механізмом знімання гака, при цьому на кінцях однієї сторони Н-подібних елементів виконано по два отвори, один із яких знаходиться на осі симетрії, другий отвір зміщено відносно цієї осі, в перших отворах встановлені втулки, другі отвори служать для встановлення фіксаторів, а на кінцях другої сторони Н-подібних елементів виконано по одному отвору, які знаходяться на осі симетрії і в яких встановлені втулки. На фіг. 1 зображений загальний вигляд драбини рятувальника, на фіг. 2 вид драбини збоку, на фіг. 3 зображено з'єднання елементів драбини за допомогою втулки, на фіг. 4 зображена фіксація елементів драбини за допомогою фіксатора. На фіг. 1 зображені: 1 - Н-подібні елементи; 2 - східці; 3 - втулки; 4 - фіксатори. На фіг. 2 зображені: 5 - гак із механізмом зйому 6; 7 - мотузка для управління механізмом зйому гака; 8 - отвір для втулки; 9 - отвір для фіксатора. На фіг. 3 зображені: 1 - фрагменти Н-подібних елементів; 3 - втулка, яка установлена в отворах Н-подібних елементів і з'єднує їх механічно з можливістю повороту відносно один одного. На фіг. 4 зображені: 1 - фрагменти Н-подібних елементів; 4 - фіксатор, який унеможливлює поворот Н-подібних елементів відносно один одного. Пристрій працює наступним чином. У початковому стані драбина рятувальника знаходиться у складеному положенні, що забезпечується рухомістю Н-подібних елементів відносно один одного за рахунок одного кутової ступеня свободи. Цей кутовий ступінь свободи забезпечується шляхом з'єднання Нподібних елементів 1 між собою за допомогою втулок 3 (фіг. 1), встановлених в отворах 8 (фіг. 2) всіх Н-подібних елементів (фіг. 3). Для евакуації людей під час надзвичайних ситуацій драбина рятувальника може встановлюватися на поверхах будівель, тобто зверху вниз або знизу вгору. В першому випадку драбина рятувальника розгортається, закріплюється за допомогою гака 5, і її встановлюють ззовні будівлі. В другому випадку драбина рятувальника розгортається, в отвори 9 вставляються фіксатори 4 (фіг. 4) і вона за допомогою гака 5 закріплюється. Наявність фіксаторів 4 забезпечує драбині жорсткість. Для зняття драбини рятувальника з місця її кріплення в обох випадках використовується механізм знімання 6, який управляється за допомогою мотузки 7. Виконання драбини рятувальника у вигляді сукупності Н-подібних елементів 1,з'єднаних між собою втулками 3, забезпечує складання драбини у компактній формі, а їх горизонтальні елементи виконують роль східців 2. Таким чином, виконання драбини рятувальника у вигляді Н-подібних елементів, включення втулок, фіксаторів, механізму знімання гака та мотузки для його управління, виконання на кінцях однієї сторони Н-подібних елементів по два отвори, один із яких знаходиться на осі симетрії, другий отвір зміщений відносно цієї осі, встановлення в перших отворах втулок, встановлення в других отворах фіксаторів, виконання на кінцях другої сторони Н-подібних елементів по одному отвору, які знаходяться на осі симетрії і в яких встановлені втулки, забезпечують розширення функціональних можливостей драбини рятувальника при евакуації людей. Джерела інформації: 1. Авт. св. СРСР № 844758, Е06С 1/56, 1981. 2. Пат. Україна № 1122, МПК Е06С 9/14, 1/56, 2001. 60 1 UA 117137 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Драбина рятувальника, яка містить послідовно з'єднані між собою елементи, східці і гак, яка відрізняється тим, що виконана у вигляді Н-подібних елементів, містить втулки, фіксатори, механізм знімання гака і мотузку для управління механізмом знімання гака, при цьому на кінцях однієї сторони Н-подібних елементів виконано по два отвори, один із яких знаходиться на осі симетрії, другий отвір зміщено відносно цієї осі, в перших отворах встановлені втулки, другі отвори служать для встановлення фіксаторів, а на кінцях другої сторони Н-подібних елементів виконано по одному отвору, які знаходяться на осі симетрії і в яких встановлені втулки. 2 UA 117137 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
