Драбина штурмова

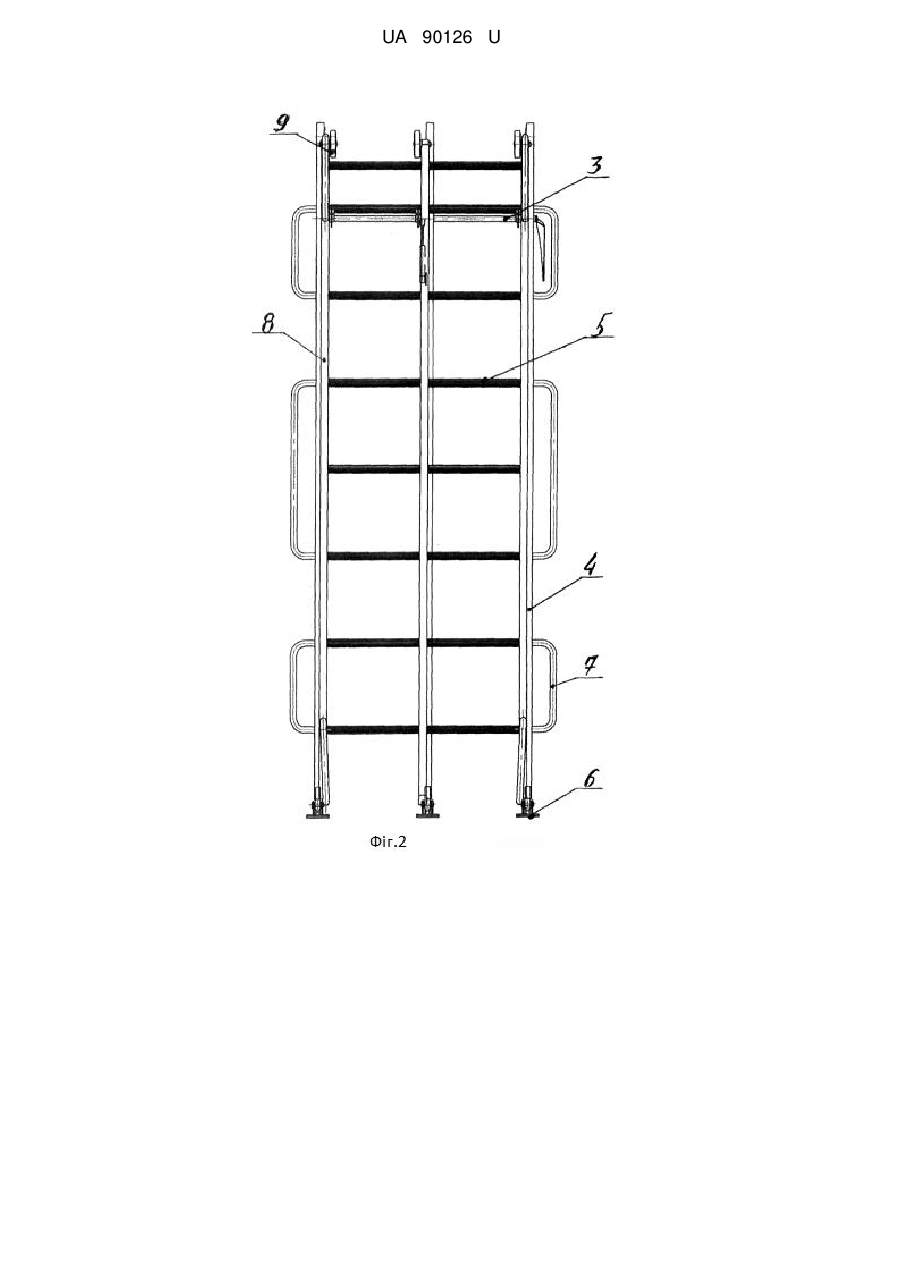

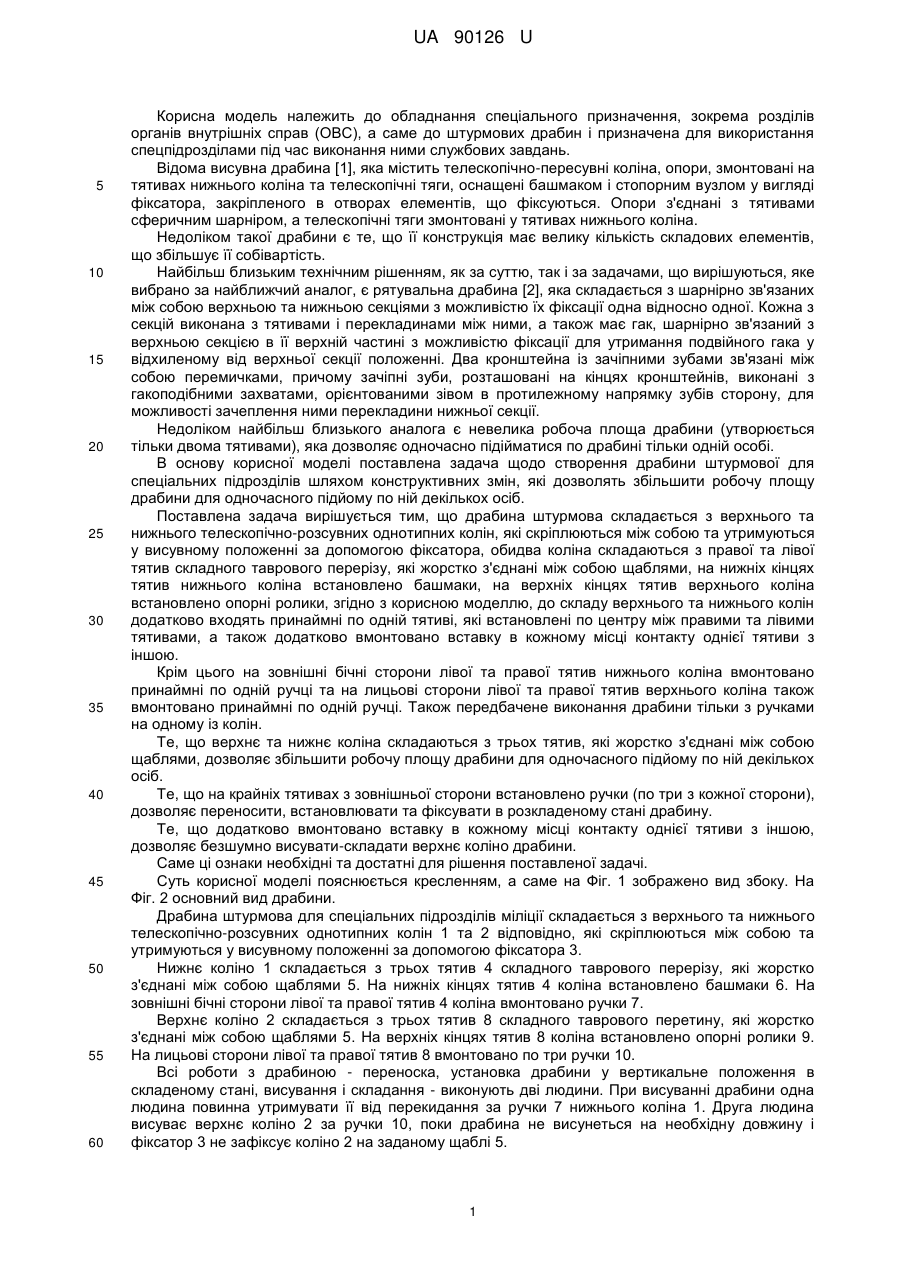

Реферат: Драбина штурмова містить верхнє та нижнє телескопічно-розсувні однотипні коліна, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора. Обидва коліна складаються з правої та лівої тятив складного таврового перерізу, які жорстко з'єднані між собою щаблями. На нижніх кінцях тятив нижнього коліна встановлено башмаки, на верхніх кінцях тятив верхнього коліна встановлено опорні ролики. До складу верхнього та нижнього колін додатково входять принаймні по одній тятиві, які встановлені по центру між правими та лівими тятивами, а також додатково вмонтовано вставку в кожному місці контакту однієї тятиви з іншою. На зовнішні бічні сторони лівої та правої тятив нижнього коліна вмонтовано принаймні по одній ручці та/або на лицьові сторони лівої та правої тятив верхнього коліна також вмонтовано принаймні по одній ручці. UA 90126 U (12) UA 90126 U UA 90126 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання спеціального призначення, зокрема розділів органів внутрішніх справ (ОВС), а саме до штурмових драбин і призначена для використання спецпідрозділами під час виконання ними службових завдань. Відома висувна драбина [1], яка містить телескопічно-пересувні коліна, опори, змонтовані на тятивах нижнього коліна та телескопічні тяги, оснащені башмаком і стопорним вузлом у вигляді фіксатора, закріпленого в отворах елементів, що фіксуються. Опори з'єднані з тятивами сферичним шарніром, а телескопічні тяги змонтовані у тятивах нижнього коліна. Недоліком такої драбини є те, що її конструкція має велику кількість складових елементів, що збільшує її собівартість. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке вибрано за найближчий аналог, є рятувальна драбина [2], яка складається з шарнірно зв'язаних між собою верхньою та нижньою секціями з можливістю їх фіксації одна відносно одної. Кожна з секцій виконана з тятивами і перекладинами між ними, а також має гак, шарнірно зв'язаний з верхньою секцією в її верхній частині з можливістю фіксації для утримання подвійного гака у відхиленому від верхньої секції положенні. Два кронштейна із зачіпними зубами зв'язані між собою перемичками, причому зачіпні зуби, розташовані на кінцях кронштейнів, виконані з гакоподібними захватами, орієнтованими зівом в протилежному напрямку зубів сторону, для можливості зачеплення ними перекладини нижньої секції. Недоліком найбільш близького аналога є невелика робоча площа драбини (утворюється тільки двома тятивами), яка дозволяє одночасно підійматися по драбині тільки одній особі. В основу корисної моделі поставлена задача щодо створення драбини штурмової для спеціальних підрозділів шляхом конструктивних змін, які дозволять збільшити робочу площу драбини для одночасного підйому по ній декількох осіб. Поставлена задача вирішується тим, що драбина штурмова складається з верхнього та нижнього телескопічно-розсувних однотипних колін, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора, обидва коліна складаються з правої та лівої тятив складного таврового перерізу, які жорстко з'єднані між собою щаблями, на нижніх кінцях тятив нижнього коліна встановлено башмаки, на верхніх кінцях тятив верхнього коліна встановлено опорні ролики, згідно з корисною моделлю, до складу верхнього та нижнього колін додатково входять принаймні по одній тятиві, які встановлені по центру між правими та лівими тятивами, а також додатково вмонтовано вставку в кожному місці контакту однієї тятиви з іншою. Крім цього на зовнішні бічні сторони лівої та правої тятив нижнього коліна вмонтовано принаймні по одній ручці та на лицьові сторони лівої та правої тятив верхнього коліна також вмонтовано принаймні по одній ручці. Також передбачене виконання драбини тільки з ручками на одному із колін. Те, що верхнє та нижнє коліна складаються з трьох тятив, які жорстко з'єднані між собою щаблями, дозволяє збільшити робочу площу драбини для одночасного підйому по ній декількох осіб. Те, що на крайніх тятивах з зовнішньої сторони встановлено ручки (по три з кожної сторони), дозволяє переносити, встановлювати та фіксувати в розкладеному стані драбину. Те, що додатково вмонтовано вставку в кожному місці контакту однієї тятиви з іншою, дозволяє безшумно висувати-складати верхнє коліно драбини. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється кресленням, а саме на Фіг. 1 зображено вид збоку. На Фіг. 2 основний вид драбини. Драбина штурмова для спеціальних підрозділів міліції складається з верхнього та нижнього телескопічно-розсувних однотипних колін 1 та 2 відповідно, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора 3. Нижнє коліно 1 складається з трьох тятив 4 складного таврового перерізу, які жорстко з'єднані між собою щаблями 5. На нижніх кінцях тятив 4 коліна встановлено башмаки 6. На зовнішні бічні сторони лівої та правої тятив 4 коліна вмонтовано ручки 7. Верхнє коліно 2 складається з трьох тятив 8 складного таврового перетину, які жорстко з'єднані між собою щаблями 5. На верхніх кінцях тятив 8 коліна встановлено опорні ролики 9. На лицьові сторони лівої та правої тятив 8 вмонтовано по три ручки 10. Всі роботи з драбиною - переноска, установка драбини у вертикальне положення в складеному стані, висування і складання - виконують дві людини. При висуванні драбини одна людина повинна утримувати її від перекидання за ручки 7 нижнього коліна 1. Друга людина висуває верхнє коліно 2 за ручки 10, поки драбина не висунеться на необхідну довжину і фіксатор 3 не зафіксує коліно 2 на заданому щаблі 5. 1 UA 90126 U 5 10 15 При висуванні драбини щабель 5 верхнього коліна 2 впирається в фіксатор 3 і, провертаючи його проходить далі, фіксатор 3 після проходження щабля 5 повертається в початкове положення і фіксується (це відбувається автоматично з проходженням кожного щабля 5 верхнього коліна 2). Після зняття зусилля висування, щабель 5 верхнього коліна 2 рухається вниз, упирається в фіксатор 3 та фіксується. Складання драбини проводиться після виключення фіксатора 3, в зворотному порядку. Для виключення фіксатора потрібно висунути верхнє коліно 2 вгору та повернути ручку управління фіксатором 3. Після складання драбини ручку фіксатора 3 потрібно повернути в положення автоматичної фіксації, що забезпечить фіксацію фіксатора 3 для подальшого транспортування драбини. Таким чином, запропонована корисна модель, як вона описана вище, дозволяє збільшити робочу площу драбини для одночасного підйому по ній декількох осіб. Драбину можна застосування у роботі спецпідрозділами ОВС під час виконання ними службових завдань. Джерело інформації: 1. Патент України №UA693 U. Висувна драбина. МПК Е06С 7/48, опубл. 15.11.2000, бюл. № 6. 2. Патент России № RUA 74413 U1. Лестница спасательная универсальная. МПК Е06С 1/14, Е06С 1/36, Е06С 7/06, опубл. 27.06.2008, бюл. № 18. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Драбина штурмова, що містить верхнє та нижнє телескопічно-розсувні однотипні коліна, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора, обидва коліна складаються з правої та лівої тятив складного таврового перерізу, які жорстко з'єднані між собою щаблями, на нижніх кінцях тятив нижнього коліна встановлено башмаки, на верхніх кінцях тятив верхнього коліна встановлено опорні ролики, яка відрізняється тим, що до складу верхнього та нижнього колін додатково входять принаймні по одній тятиві, які встановлені по центру між правими та лівими тятивами, а також додатково вмонтовано вставку в кожному місці контакту однієї тятиви з іншою. 2. Драбина за п. 1, яка відрізняється тим, що на зовнішні бічні сторони лівої та правої тятив нижнього коліна вмонтовано принаймні по одній ручці та/або на лицьові сторони лівої та правої тятив верхнього коліна також вмонтовано принаймні по одній ручці. 2 UA 90126 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
