Гнучка драбина

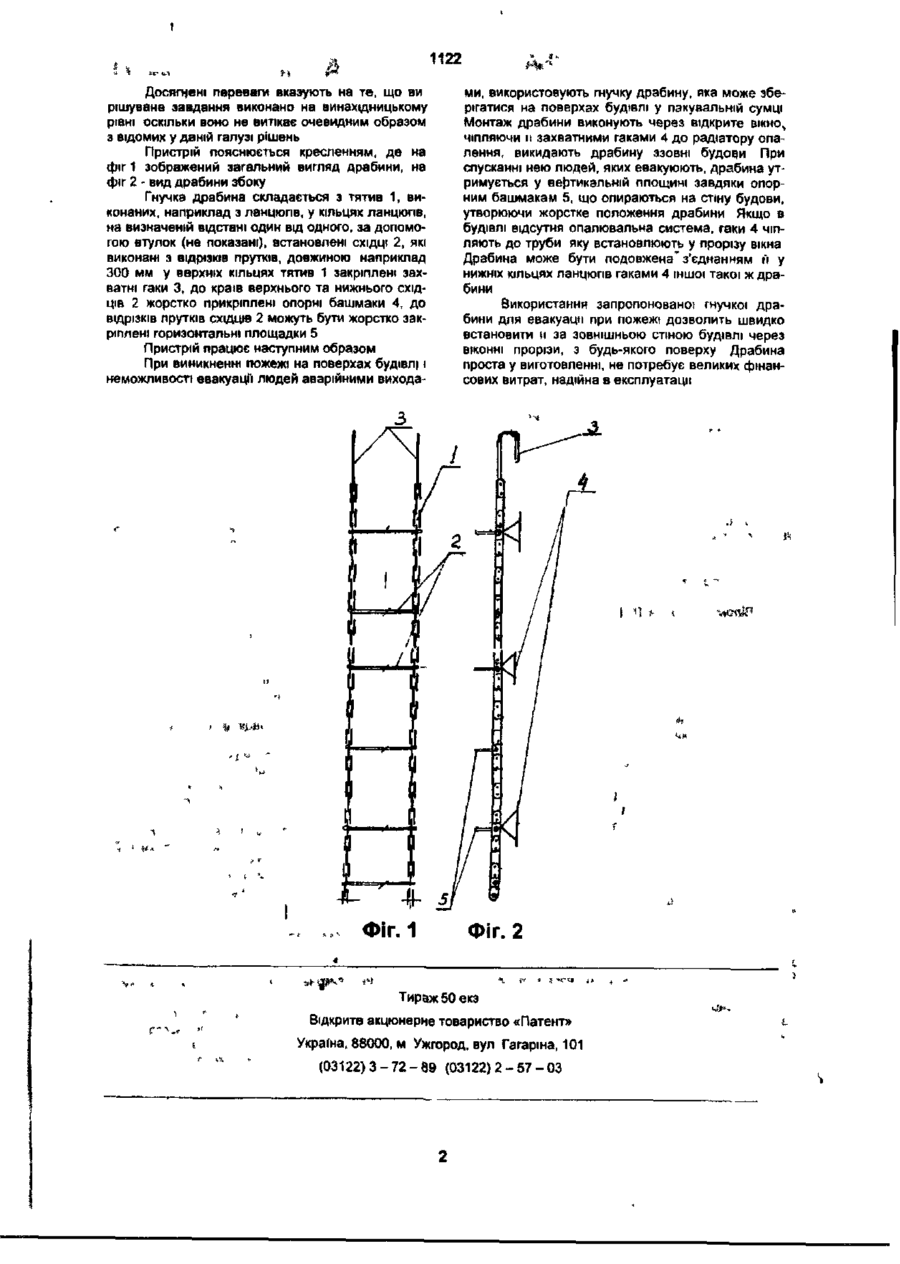

1. Гнучка драбина, що включає тятиви І СХІДЦІ, яка відрізняється тим, що тятиви виконані, на приклад з ланцюгів, у кільцях яких встановлені східці, у вигляді відрізків прутків при цьому .у верхніх кільцях ланцюгів закріплені захватні гаки, а до країв верхнього та нижнього східців драбини прикріплені опорні башмаки. 2 Гнучка драбина за п. 1, яка відрізняється тим, що до СХІДЦІВ жорстко прикріплені горизонтальні площадки Запропонована корисна модель відноситься до пристроїв для евакуації при пожежі, для швидкого подання драбини за зовнішньою стіною будівлі через віконні прорізи, з будь-якого поверху і може бути застосована у багатьох галузях промисловості. Відома драбина В І Свидерського, що включає гнучкі поздовжні елементи, які мають фіксовану довжину та, прикріплені до них, східці, які виконані з трубчастих елементів, що мають, на одному з кінців, виступаючі частини для телескопічного з'єднання трубчастих елементів між собою [Авторське свідоцтво СРСР № 8447.58, кл. МКВ7: Є06С 1/56, опубліковане 07 07.81]. До недоліків відомої драбини відносяться відсутність елементів її кріплення до аварійних об'єктів, а також неможливість утримання драбини у одній площині. Найбільш близькою до пристрою, що заявляється, є гнучка драбина, яка включає тятиви з канатів і східці, що прикріплені до них за допомогою фіксуючих елементів з горизонтальними штирями, які проходять крізь канат, при цьому канати тятив, у місцях встановлення фіксуючих елементів, постачені стяжками у вигляді обмотки із стрічки [Авторське свідоцтво СРСР №1260500, кл. МКВ 7 : Е06С 9/14, опубліковане 30.09.86]. Недоліками відомої гнучкої драбини є складність з'днання тятивів із східцями, неможливість утримання драбини в одній площині, а також відсутність елементів її кріплення до аварійних об'єктів. В основу корисної моделі поставлене завдання удосконалення гнучкої драбини, в якій виконання тятив з ланцюгів, з закріпленням у кільцях ланцюгів східців, у вигляді відрізків прутків, з встановленням у верхніх кільцях ланцюгів захватних гаків та прикріплення до країв верхнього і нижнього СХІДЦІВ опорних башмаків, забезпечують спрощення закріплення драбини до аварійного об'єкту та утримання драбини у одній площині, цим забезпечується спрощення конструкції пристрою, можливість її швидкого закріплення до деталей об'єктуПоставлене завдання вирішується тим, що у гнучкій драбині, що включає тятиви і східці, згідно з корисною моделлю передбачені наступні відміни. - тятиви виконані, наприклад з ланцюгів; - у кільцях ланцюгів закріплені східці, у вигляді відрізків прутків; - у верхніх кільцях ланцюгів встановлені захватні гаки, - до країв верхнього і нижнього східців драбини прикріплені опорні башмаки. Крім того, до східців, що виконані у вигляді відрізків прутків, жорстко прикріплені горизонтальні площадки. Проведені латентні дослідження довели, що ні в патентній документації', ні в науково-технічній літературі немає відомостей про гнучкі драбини, що охарактеризовані таким чином, як у формулі корисної моделі драбини, що заявляється, І це дає підстави її відповідності критерію патентоздатності "новизна". Зіставлений аналіз драбини, що заявляється з відомими у даній галузі, у тому числі і з прототипом, показує на суттєві переваги гнучкої драбини, в якій тятиви виконані з ланцюгів, у кільцях яких встановлені східці, виконані у вигляді відрізків прутків, у верхніх кільцях ланцюгів закріплені захватні гаки, а до країв верхнього та нижнього східців драбини прикріплені опорні башмаки, забезпечують утримання драбини у вертикальній площині та простоту її закріплення на аварійному об'єкті. сч 1122 Досягнені переваги вказують на те. що ви рішуване завдання виконано на винахідницькому рівні оскільки воно не витікає очевидним образом з відомих у даній галузі рішень Пристрій пояснюється кресленням, де на фіг 1 зображений загальний вигляд драбини, на фіг 2 - вид драбини збоку Гнучка драбина складається з тятив 1, виконаних, наприклад з ланцюпв, у кільцях ланцюгів, на визначеній відстані один від одного, за допомогою втулок (не показані), встановлені СХІДЦІ 2, які виконані з відрізків прутків, довжиною наприклад 300 мм у верхніх кільцях тятив 1 закріплені захватні гаки 3, до країв верхнього та нижнього СХІДЦІВ 2 жорстко прикріплені опорні башмаки 4, до відрізків прутків СХІДЦІВ 2 можуть бути жорстко закріплені горизонтальні площадки 5 Пристрій працює наступним образом При виникненні пожежі на поверхах будівлі і неможливості евакуації людей аварійними вихода ми, використовують гнучку драбину, яка може зберігатися на поверхах будівлі у пакувальній сумці Монтаж драбини виконують через відкрите BIKHOV чіпляючи її захватними гаками 4 до радіатору опалення, викидають драбину ззовні будоаи При спусканні нею людей, яких евакуюють, драбина утримується у вертикальній площині завдяки опорним башмакам 5, що опираються на стіну будови, утворюючи жорстке положення драбини Якщо в будівлі відсутня опалювальна система, гаки 4 чіпляють до труби яку встановлюють у прорізу вікна Драбина може бути подовжена'з'єднанням й у нижніх кільцях ланцюгів гаками 4 іншої такої ж драбини Використання запропонованої гнучкої драбини для евакуації при пожежі дозволить швидко встановити н за зовнішньою стіною будівлі через віконні прорізи, з будь-якого поверху Драбина проста у виготовленні, не потребує великих фінансових витрат, надійна в експлуатації Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 {03122)3-72-89 (03122)2-57-03
