Вантажозахватний пристрій для мішків

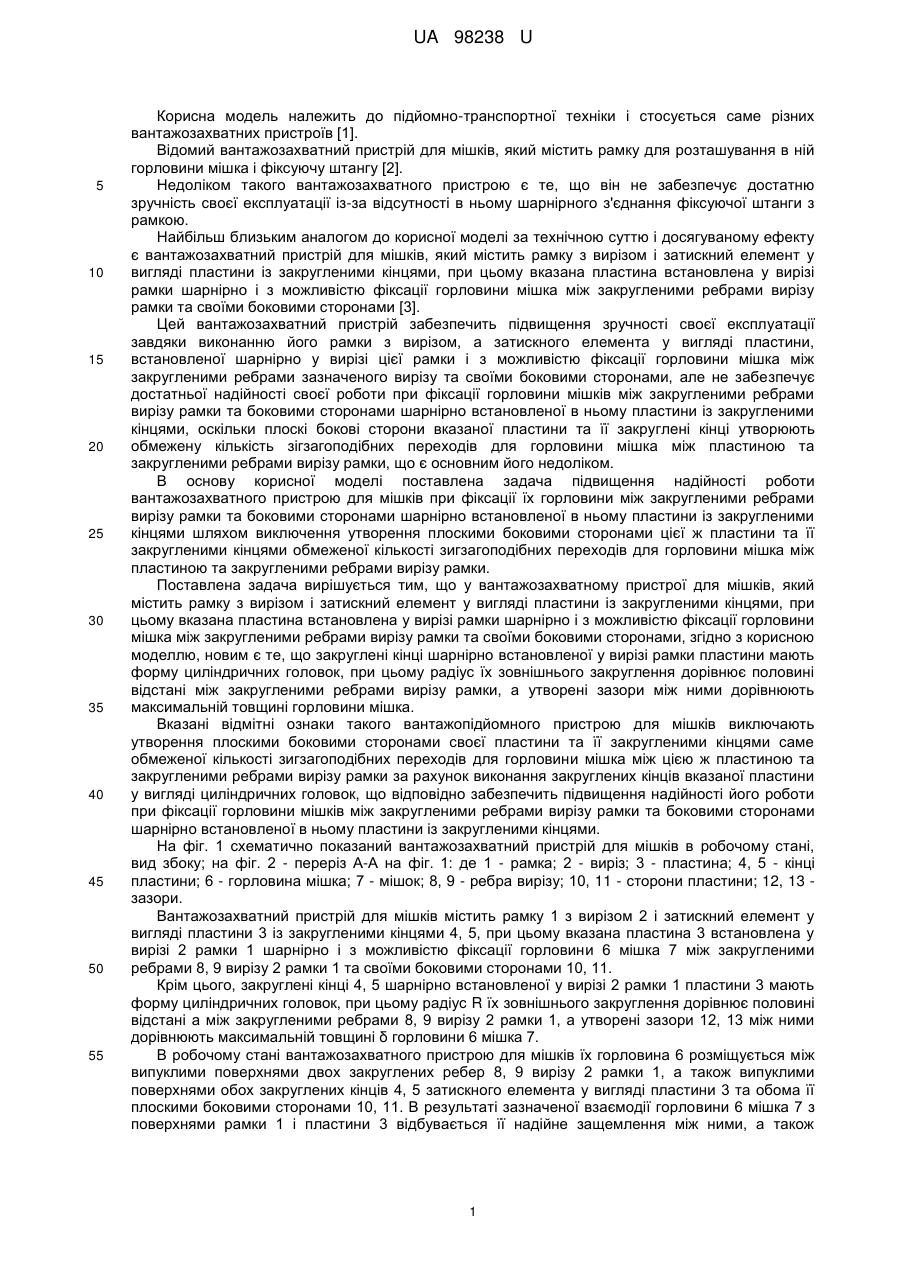

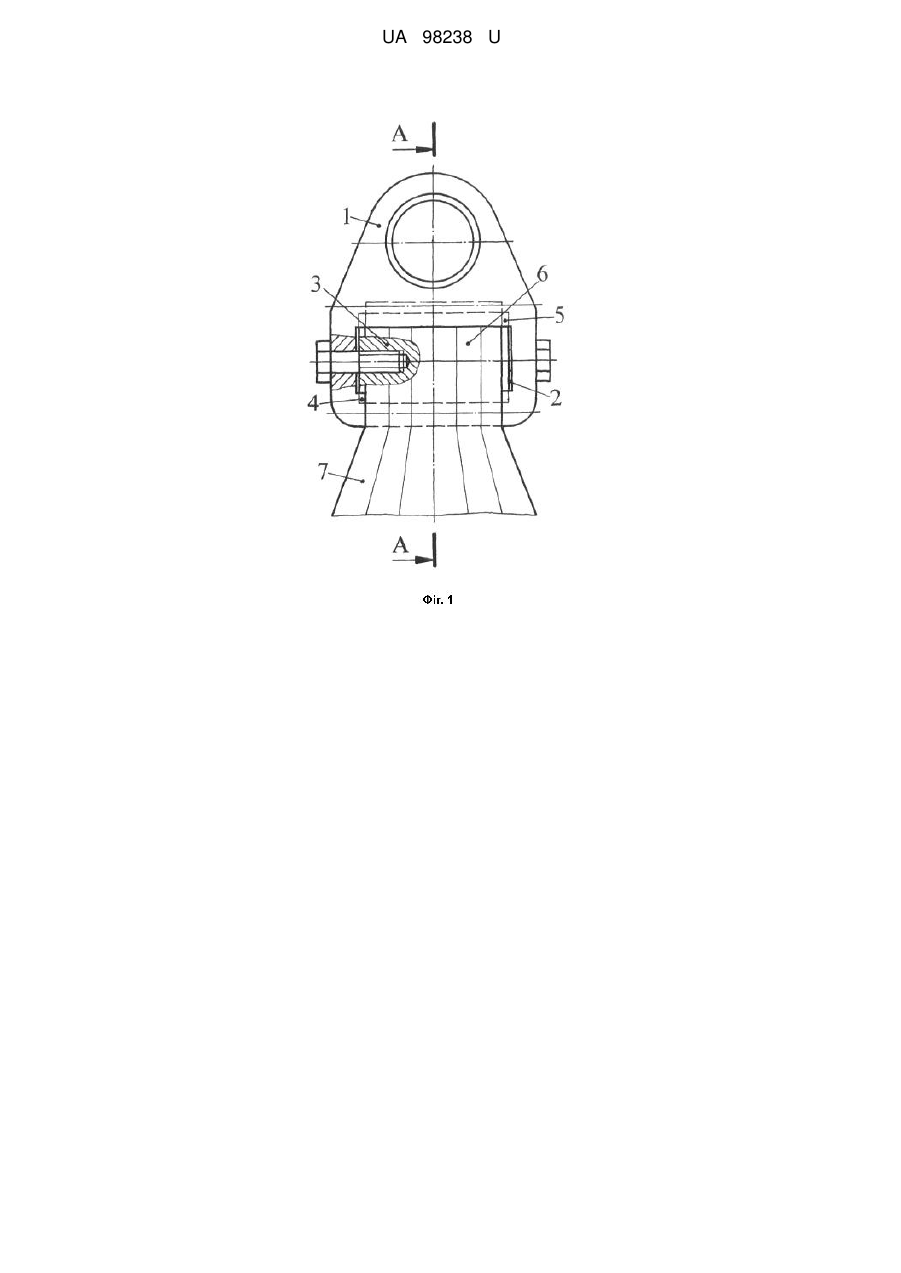

Реферат: Вантажозахватний пристрій для мішків, що містить рамку з вирізом і затискний елемент у вигляді пластини із закругленими кінцями, при цьому вказана пластина встановлена у вирізі рамки шарнірно і з можливістю фіксації горловини мішка між закругленими ребрами вирізу рамки та своїми боковими сторонами, причому закруглені кінці шарнірно встановленої у вирізі рамки пластини мають форму циліндричних головок, при цьому радіус їх зовнішнього закруглення дорівнює половині відстані між закругленими ребрами вирізу рамки, а утворені зазори між ними дорівнюють максимальній товщині горловини мішка. UA 98238 U (54) ВАНТАЖОЗАХВАТНИЙ ПРИСТРІЙ ДЛЯ МІШКІВ UA 98238 U UA 98238 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до підйомно-транспортної техніки і стосується саме різних вантажозахватних пристроїв [1]. Відомий вантажозахватний пристрій для мішків, який містить рамку для розташування в ній горловини мішка і фіксуючу штангу [2]. Недоліком такого вантажозахватного пристрою є те, що він не забезпечує достатню зручність своєї експлуатації із-за відсутності в ньому шарнірного з'єднання фіксуючої штанги з рамкою. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є вантажозахватний пристрій для мішків, який містить рамку з вирізом і затискний елемент у вигляді пластини із закругленими кінцями, при цьому вказана пластина встановлена у вирізі рамки шарнірно і з можливістю фіксації горловини мішка між закругленими ребрами вирізу рамки та своїми боковими сторонами [3]. Цей вантажозахватний пристрій забезпечить підвищення зручності своєї експлуатації завдяки виконанню його рамки з вирізом, а затискного елемента у вигляді пластини, встановленої шарнірно у вирізі цієї рамки і з можливістю фіксації горловини мішка між закругленими ребрами зазначеного вирізу та своїми боковими сторонами, але не забезпечує достатньої надійності своєї роботи при фіксації горловини мішків між закругленими ребрами вирізу рамки та боковими сторонами шарнірно встановленої в ньому пластини із закругленими кінцями, оскільки плоскі бокові сторони вказаної пластини та її закруглені кінці утворюють обмежену кількість зігзагоподібних переходів для горловини мішка між пластиною та закругленими ребрами вирізу рамки, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення надійності роботи вантажозахватного пристрою для мішків при фіксації їх горловини між закругленими ребрами вирізу рамки та боковими сторонами шарнірно встановленої в ньому пластини із закругленими кінцями шляхом виключення утворення плоскими боковими сторонами цієї ж пластини та її закругленими кінцями обмеженої кількості зигзагоподібних переходів для горловини мішка між пластиною та закругленими ребрами вирізу рамки. Поставлена задача вирішується тим, що у вантажозахватному пристрої для мішків, який містить рамку з вирізом і затискний елемент у вигляді пластини із закругленими кінцями, при цьому вказана пластина встановлена у вирізі рамки шарнірно і з можливістю фіксації горловини мішка між закругленими ребрами вирізу рамки та своїми боковими сторонами, згідно з корисною моделлю, новим є те, що закруглені кінці шарнірно встановленої у вирізі рамки пластини мають форму циліндричних головок, при цьому радіус їх зовнішнього закруглення дорівнює половині відстані між закругленими ребрами вирізу рамки, а утворені зазори між ними дорівнюють максимальній товщині горловини мішка. Вказані відмітні ознаки такого вантажопідйомного пристрою для мішків виключають утворення плоскими боковими сторонами своєї пластини та її закругленими кінцями саме обмеженої кількості зигзагоподібних переходів для горловини мішка між цією ж пластиною та закругленими ребрами вирізу рамки за рахунок виконання закруглених кінців вказаної пластини у вигляді циліндричних головок, що відповідно забезпечить підвищення надійності його роботи при фіксації горловини мішків між закругленими ребрами вирізу рамки та боковими сторонами шарнірно встановленої в ньому пластини із закругленими кінцями. На фіг. 1 схематично показаний вантажозахватний пристрій для мішків в робочому стані, вид збоку; на фіг. 2 - переріз А-А на фіг. 1: де 1 - рамка; 2 - виріз; 3 - пластина; 4, 5 - кінці пластини; 6 - горловина мішка; 7 - мішок; 8, 9 - ребра вирізу; 10, 11 - сторони пластини; 12, 13 зазори. Вантажозахватний пристрій для мішків містить рамку 1 з вирізом 2 і затискний елемент у вигляді пластини 3 із закругленими кінцями 4, 5, при цьому вказана пластина 3 встановлена у вирізі 2 рамки 1 шарнірно і з можливістю фіксації горловини 6 мішка 7 між закругленими ребрами 8, 9 вирізу 2 рамки 1 та своїми боковими сторонами 10, 11. Крім цього, закруглені кінці 4, 5 шарнірно встановленої у вирізі 2 рамки 1 пластини 3 мають форму циліндричних головок, при цьому радіус R їх зовнішнього закруглення дорівнює половині відстані а між закругленими ребрами 8, 9 вирізу 2 рамки 1, а утворені зазори 12, 13 між ними дорівнюють максимальній товщині δ горловини 6 мішка 7. В робочому стані вантажозахватного пристрою для мішків їх горловина 6 розміщується між випуклими поверхнями двох закруглених ребер 8, 9 вирізу 2 рамки 1, а також випуклими поверхнями обох закруглених кінців 4, 5 затискного елемента у вигляді пластини 3 та обома її плоскими боковими сторонами 10, 11. В результаті зазначеної взаємодії горловини 6 мішка 7 з поверхнями рамки 1 і пластини 3 відбувається її надійне защемлення між ними, а також 1 UA 98238 U 5 10 15 20 зачеплення середньої по довжині частини горловини 6 мішка 7 з одним із закруглених кінців 5 пластини 3. При встановленні цього вантажозахватного пристрою для мішків 7 на гак любого підйомнотранспортного засобу, а також здійсненні ним своєї роботи підйому, переміщення і опускання вказаних мішків 7 або других подібних їм м'яких контейнерів з вантажем під дією своєї ваги відбувається надійне їх втримування в захватній частині такого пристрою без ніякого повздовжнього зміщення. Після здійснення кінцевого опускання мішків 7 з вантажем на свої місця забезпечується швидке їх звільнення від защемлення між рамкою 1 і пластиною 3 вантажозахватного пристрою. Таке удосконалення вантажозахватного пристрою для мішків виключає утворення плоскими боковими сторонами своєї пластини та її закругленими кінцями саме обмеженої кількості зигзагоподібних переходів для горловини мішка між цією ж пластиною та закругленими ребрами вирізу рамки, що забезпечить підвищення надійності його роботи при фіксації горловини мішків між закругленими ребрами вирізу рамки та боковими сторонами шарнірно встановленої в ньому пластини із закругленими кінцями. Джерела інформації: 1. Козлов Ю.Т., Обермейстер A.M., Протасов Л.П. и др. Грузозахватные устройства: Справочник. - М.: Транспорт, 1980. - 223 с. 2. Патент СССР № 845768, МПК В 66 С 1/10. Захватное устройство для мешков / Фритц Ахельполь (ФРГ); фирма "Виндмеллер унд Хельшер" (ФРГ). - Опубл. 07.07.1981. Бюл. № 25. С. 257. 3. А. с. СССР № 1129166, МПК В 66 С 1/58; В 66 С 1/10. Грузозахватное устройство для мешков / Р.Г. Пикулев, Ю.А. Козлов, Н.С. Лизунов; "Центральная научно-исследовательская лаборатория полимерных контейнеров". - Опубл. 15.12.1984. Бюл. № 46. - С. 67. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Вантажозахватний пристрій для мішків, що містить рамку з вирізом і затискний елемент у вигляді пластини із закругленими кінцями, при цьому вказана пластина встановлена у вирізі рамки шарнірно і з можливістю фіксації горловини мішка між закругленими ребрами вирізу рамки та своїми боковими сторонами, який відрізняється тим, що закруглені кінці шарнірно встановленої у вирізі рамки пластини мають форму циліндричних головок, при цьому радіус їх зовнішнього закруглення дорівнює половині відстані між закругленими ребрами вирізу рамки, а утворені зазори між ними дорівнюють максимальній товщині горловини мішка. 2 UA 98238 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
