Вантажозахватний пристрій для мішків

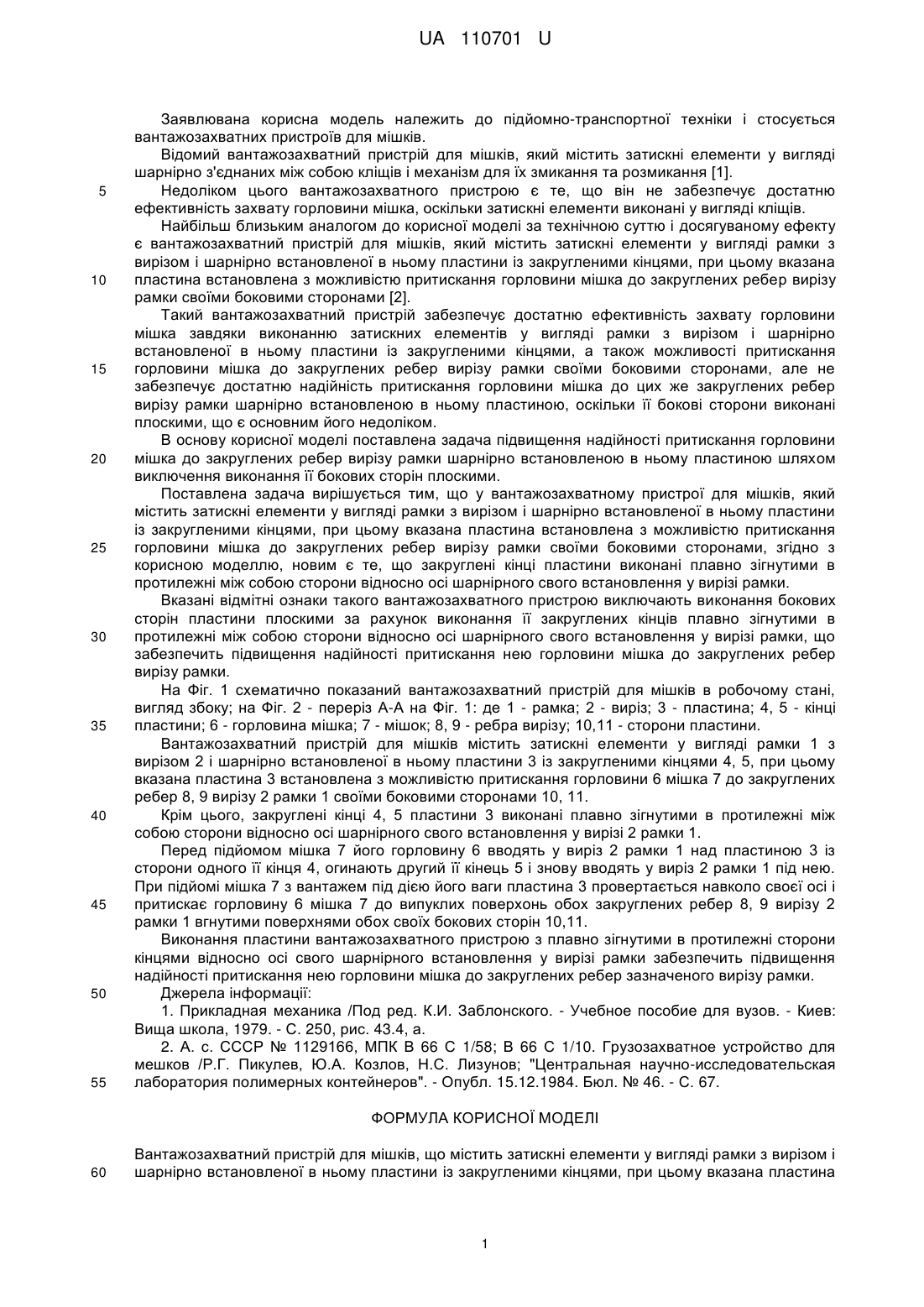

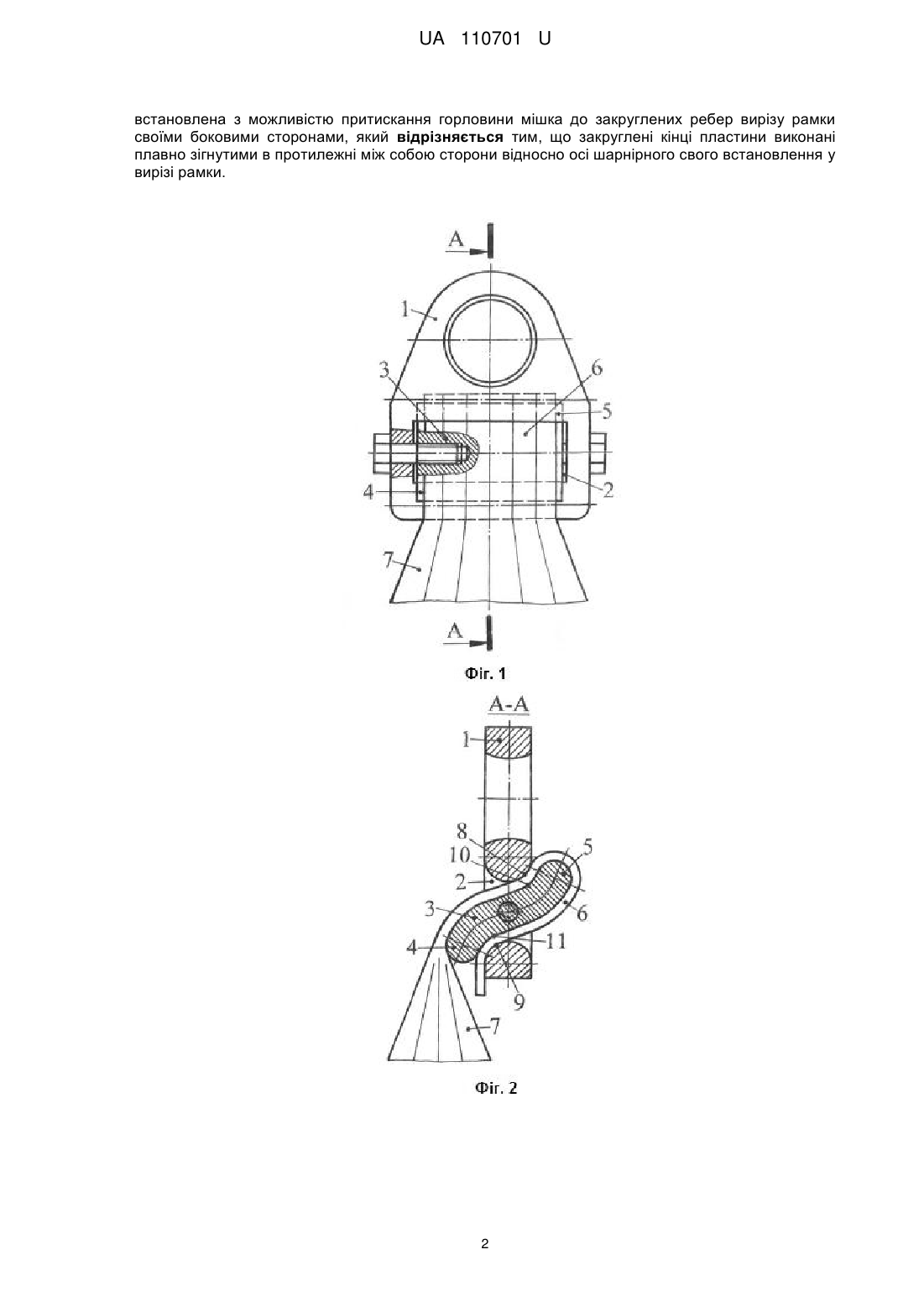

Реферат: UA 110701 U UA 110701 U 5 10 15 20 25 30 35 40 45 50 55 Заявлювана корисна модель належить до підйомно-транспортної техніки і стосується вантажозахватних пристроїв для мішків. Відомий вантажозахватний пристрій для мішків, який містить затискні елементи у вигляді шарнірно з'єднаних між собою кліщів і механізм для їх змикання та розмикання [1]. Недоліком цього вантажозахватного пристрою є те, що він не забезпечує достатню ефективність захвату горловини мішка, оскільки затискні елементи виконані у вигляді кліщів. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є вантажозахватний пристрій для мішків, який містить затискні елементи у вигляді рамки з вирізом і шарнірно встановленої в ньому пластини із закругленими кінцями, при цьому вказана пластина встановлена з можливістю притискання горловини мішка до закруглених ребер вирізу рамки своїми боковими сторонами [2]. Такий вантажозахватний пристрій забезпечує достатню ефективність захвату горловини мішка завдяки виконанню затискних елементів у вигляді рамки з вирізом і шарнірно встановленої в ньому пластини із закругленими кінцями, а також можливості притискання горловини мішка до закруглених ребер вирізу рамки своїми боковими сторонами, але не забезпечує достатню надійність притискання горловини мішка до цих же закруглених ребер вирізу рамки шарнірно встановленою в ньому пластиною, оскільки її бокові сторони виконані плоскими, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення надійності притискання горловини мішка до закруглених ребер вирізу рамки шарнірно встановленою в ньому пластиною шляхом виключення виконання її бокових сторін плоскими. Поставлена задача вирішується тим, що у вантажозахватному пристрої для мішків, який містить затискні елементи у вигляді рамки з вирізом і шарнірно встановленої в ньому пластини із закругленими кінцями, при цьому вказана пластина встановлена з можливістю притискання горловини мішка до закруглених ребер вирізу рамки своїми боковими сторонами, згідно з корисною моделлю, новим є те, що закруглені кінці пластини виконані плавно зігнутими в протилежні між собою сторони відносно осі шарнірного свого встановлення у вирізі рамки. Вказані відмітні ознаки такого вантажозахватного пристрою виключають виконання бокових сторін пластини плоскими за рахунок виконання її закруглених кінців плавно зігнутими в протилежні між собою сторони відносно осі шарнірного свого встановлення у вирізі рамки, що забезпечить підвищення надійності притискання нею горловини мішка до закруглених ребер вирізу рамки. На Фіг. 1 схематично показаний вантажозахватний пристрій для мішків в робочому стані, вигляд збоку; на Фіг. 2 - переріз А-А на Фіг. 1: де 1 - рамка; 2 - виріз; 3 - пластина; 4, 5 - кінці пластини; 6 - горловина мішка; 7 - мішок; 8, 9 - ребра вирізу; 10,11 - сторони пластини. Вантажозахватний пристрій для мішків містить затискні елементи у вигляді рамки 1 з вирізом 2 і шарнірно встановленої в ньому пластини 3 із закругленими кінцями 4, 5, при цьому вказана пластина 3 встановлена з можливістю притискання горловини 6 мішка 7 до закруглених ребер 8, 9 вирізу 2 рамки 1 своїми боковими сторонами 10, 11. Крім цього, закруглені кінці 4, 5 пластини 3 виконані плавно зігнутими в протилежні між собою сторони відносно осі шарнірного свого встановлення у вирізі 2 рамки 1. Перед підйомом мішка 7 його горловину 6 вводять у виріз 2 рамки 1 над пластиною 3 із сторони одного її кінця 4, огинають другий її кінець 5 і знову вводять у виріз 2 рамки 1 під нею. При підйомі мішка 7 з вантажем під дією його ваги пластина 3 провертається навколо своєї осі і притискає горловину 6 мішка 7 до випуклих поверхонь обох закруглених ребер 8, 9 вирізу 2 рамки 1 вгнутими поверхнями обох своїх бокових сторін 10,11. Виконання пластини вантажозахватного пристрою з плавно зігнутими в протилежні сторони кінцями відносно осі свого шарнірного встановлення у вирізі рамки забезпечить підвищення надійності притискання нею горловини мішка до закруглених ребер зазначеного вирізу рамки. Джерела інформації: 1. Прикладная механика /Под ред. К.И. Заблонского. - Учебное пособие для вузов. - Киев: Вища школа, 1979. - С. 250, рис. 43.4, а. 2. А. с. СССР № 1129166, МПК В 66 С 1/58; В 66 С 1/10. Грузозахватное устройство для мешков /Р.Г. Пикулев, Ю.А. Козлов, Н.С. Лизунов; "Центральная научно-исследовательская лаборатория полимерных контейнеров". - Опубл. 15.12.1984. Бюл. № 46. - С. 67. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вантажозахватний пристрій для мішків, що містить затискні елементи у вигляді рамки з вирізом і шарнірно встановленої в ньому пластини із закругленими кінцями, при цьому вказана пластина 1 UA 110701 U встановлена з можливістю притискання горловини мішка до закруглених ребер вирізу рамки своїми боковими сторонами, який відрізняється тим, що закруглені кінці пластини виконані плавно зігнутими в протилежні між собою сторони відносно осі шарнірного свого встановлення у вирізі рамки. 2 UA 110701 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
