Спосіб дистанційного вимірювання концентрації водних розчинів, що знаходяться в герметично закритій діелектричній ємності

Завантажити PDF файл.

Формула / Реферат

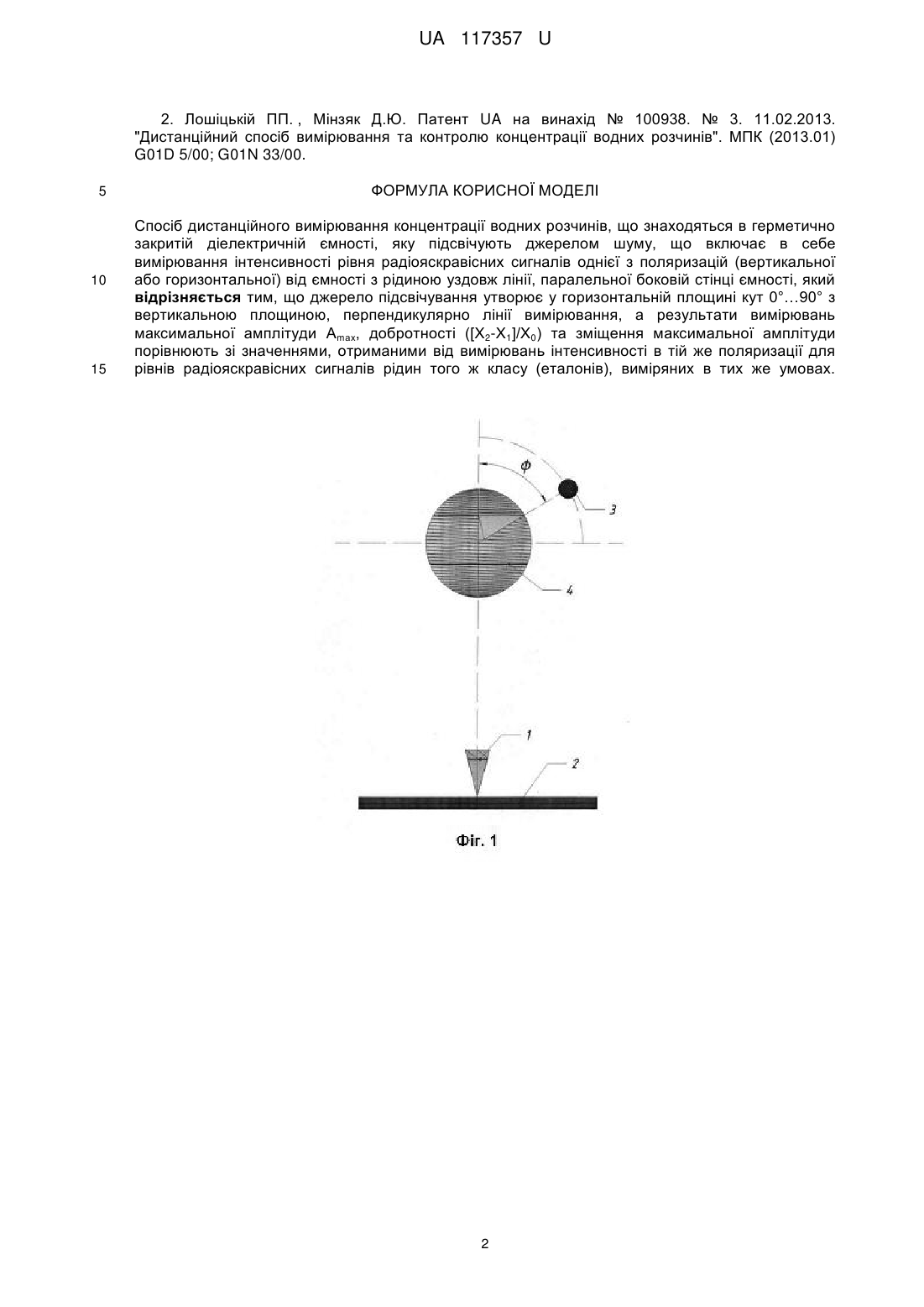

Спосіб дистанційного вимірювання концентрації водних розчинів, що знаходяться в герметично закритій діелектричній ємності, яку підсвічують джерелом шуму, що включає в себе вимірювання інтенсивності рівня радіояскравісних сигналів однієї з поляризацій (вертикальної або горизонтальної) від ємності з рідиною уздовж лінії, паралельної боковій стінці ємності, який відрізняється тим, що джерело підсвічування утворює у горизонтальній площині кут 0°…90° з вертикальною площиною, перпендикулярно лінії вимірювання, а результати вимірювань максимальної амплітуди Аmах, добротності ([Х2-Х1]/Х0) та зміщення максимальної амплітуди порівнюють зі значеннями, отриманими від вимірювань інтенсивності в тій же поляризації для рівнів радіояскравісних сигналів рідин того ж класу (еталонів), виміряних в тих же умовах.

Текст

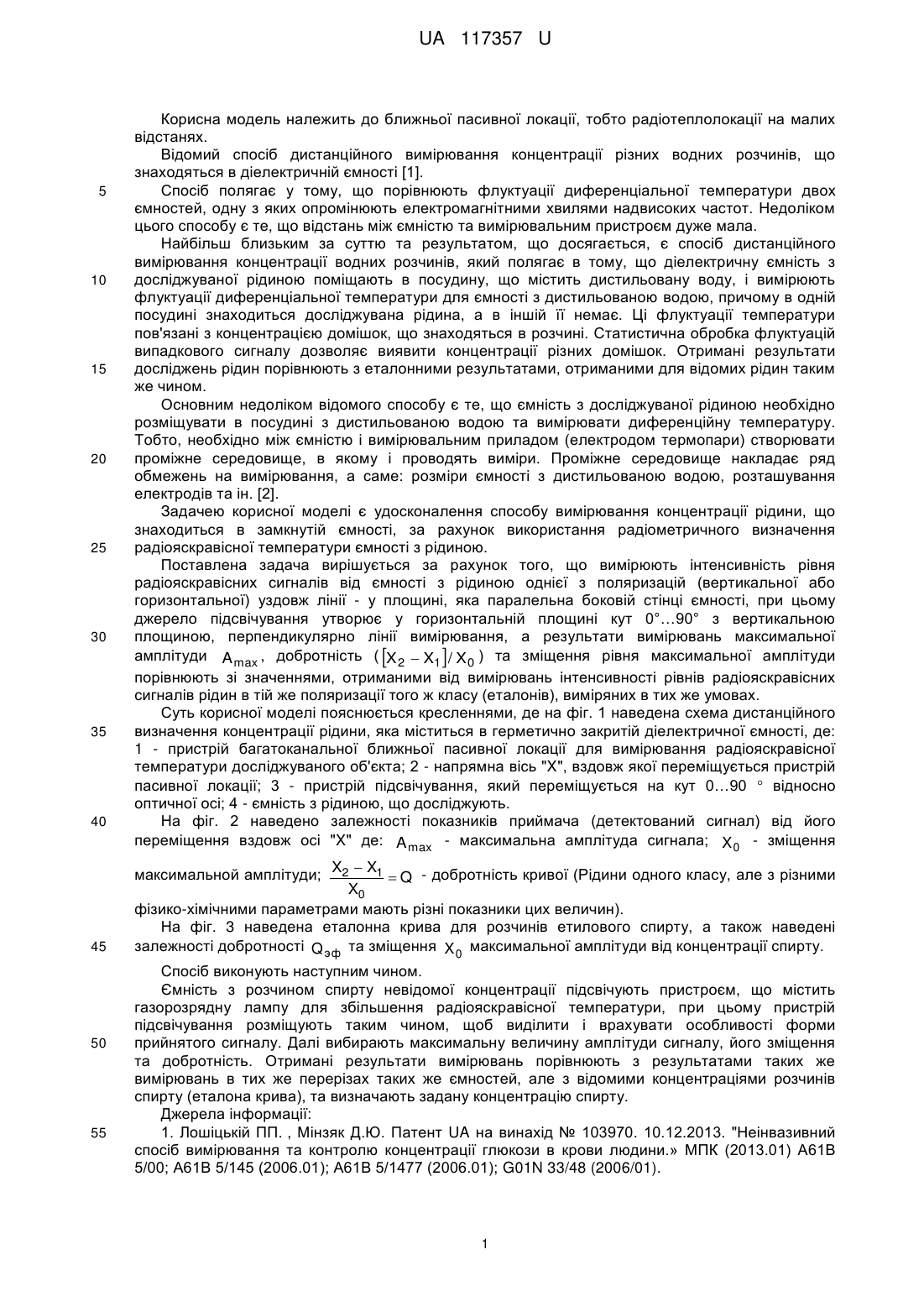

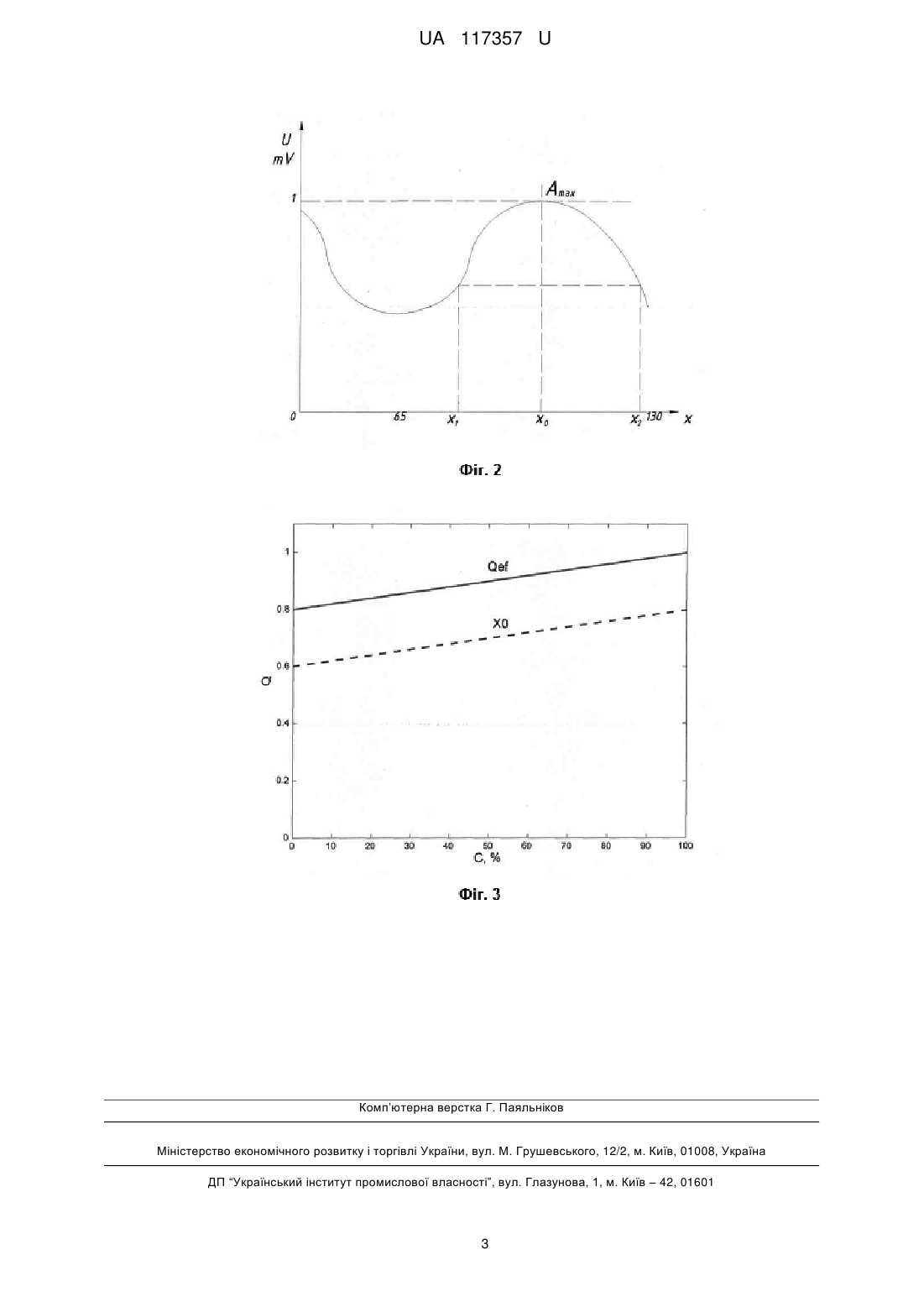

Реферат: Спосіб дистанційного вимірювання концентрації водних розчинів, що знаходяться в герметично закритій діелектричній ємності, яку підсвічують джерелом шуму, включає в себе вимірювання інтенсивності рівня радіояскравісних сигналів однієї з поляризацій (вертикальної або горизонтальної) від ємності з рідиною уздовж лінії, паралельної боковій стінці ємності. При цьому джерело підсвічування утворює у горизонтальній площині кут 0°…90° з вертикальною площиною, перпендикулярно лінії вимірювання, а результати вимірювань максимальної амплітуди Аmах, добротності ([Х2-Х1]/Х0) та зміщення максимальної амплітуди порівнюють зі значеннями, отриманими від вимірювань інтенсивності в тій же поляризації для рівнів радіояскравісних сигналів рідин того ж класу (еталонів), виміряних в тих же умовах. UA 117357 U (12) UA 117357 U UA 117357 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ближньої пасивної локації, тобто радіотеплолокації на малих відстанях. Відомий спосіб дистанційного вимірювання концентрації різних водних розчинів, що знаходяться в діелектричній ємності [1]. Спосіб полягає у тому, що порівнюють флуктуації диференціальної температури двох ємностей, одну з яких опромінюють електромагнітними хвилями надвисоких частот. Недоліком цього способу є те, що відстань між ємністю та вимірювальним пристроєм дуже мала. Найбільш близьким за суттю та результатом, що досягається, є спосіб дистанційного вимірювання концентрації водних розчинів, який полягає в тому, що діелектричну ємність з досліджуваної рідиною поміщають в посудину, що містить дистильовану воду, і вимірюють флуктуації диференціальної температури для ємності з дистильованою водою, причому в одній посудині знаходиться досліджувана рідина, а в іншій її немає. Ці флуктуації температури пов'язані з концентрацією домішок, що знаходяться в розчині. Статистична обробка флуктуацій випадкового сигналу дозволяє виявити концентрації різних домішок. Отримані результати досліджень рідин порівнюють з еталонними результатами, отриманими для відомих рідин таким же чином. Основним недоліком відомого способу є те, що ємність з досліджуваної рідиною необхідно розміщувати в посудині з дистильованою водою та вимірювати диференційну температуру. Тобто, необхідно між ємністю і вимірювальним приладом (електродом термопари) створювати проміжне середовище, в якому і проводять виміри. Проміжне середовище накладає ряд обмежень на вимірювання, а саме: розміри ємності з дистильованою водою, розташування електродів та ін. [2]. Задачею корисної моделі є удосконалення способу вимірювання концентрації рідини, що знаходиться в замкнутій ємності, за рахунок використання радіометричного визначення радіояскравісної температури ємності з рідиною. Поставлена задача вирішується за рахунок того, що вимірюють інтенсивність рівня радіояскравісних сигналів від ємності з рідиною однієї з поляризацій (вертикальної або горизонтальної) уздовж лінії - у площині, яка паралельна боковій стінці ємності, при цьому джерело підсвічування утворює у горизонтальній площині кут 0°…90° з вертикальною площиною, перпендикулярно лінії вимірювання, а результати вимірювань максимальної амплітуди A max , добротність ( X 2  X1  / X0 ) та зміщення рівня максимальної амплітуди порівнюють зі значеннями, отриманими від вимірювань інтенсивності рівнів радіояскравісних сигналів рідин в тій же поляризації того ж класу (еталонів), виміряних в тих же умовах. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 наведена схема дистанційного визначення концентрації рідини, яка міститься в герметично закритій діелектричної ємності, де: 1 - пристрій багатоканальної ближньої пасивної локації для вимірювання радіояскравісної температури досліджуваного об'єкта; 2 - напрямна вісь "X", вздовж якої переміщується пристрій пасивної локації; 3 - пристрій підсвічування, який переміщується на кут 0…90  відносно оптичної осі; 4 - ємність з рідиною, що досліджують. На фіг. 2 наведено залежності показників приймача (детектований сигнал) від його переміщення вздовж осі "X" де: A max - максимальна амплітуда сигнала; X 0 - зміщення максимальной амплітуди; X2  X1  Q - добротність кривої (Рідини одного класу, але з різними X0 фізико-хімічними параметрами мають різні показники цих величин). На фіг. 3 наведена еталонна крива для розчинів етилового спирту, а також наведені залежності добротності Q эф та зміщення X 0 максимальної амплітуди від концентрації спирту. Спосіб виконують наступним чином. Ємність з розчином спирту невідомої концентрації підсвічують пристроєм, що містить газорозрядну лампу для збільшення радіояскравісної температури, при цьому пристрій підсвічування розміщують таким чином, щоб виділити і врахувати особливості форми прийнятого сигналу. Далі вибирають максимальну величину амплітуди сигналу, його зміщення та добротність. Отримані результати вимірювань порівнюють з результатами таких же вимірювань в тих же перерізах таких же ємностей, але з відомими концентраціями розчинів спирту (еталона крива), та визначають задану концентрацію спирту. Джерела інформації: 1. Лошіцькій ПП. , Мінзяк Д.Ю. Патент UA на винахід № 103970. 10.12.2013. "Неінвазивний спосіб вимірювання та контролю концентрації глюкози в крови людини.» МПК (2013.01) А61В 5/00; А61В 5/145 (2006.01); А61В 5/1477 (2006.01); G01N 33/48 (2006/01). 1 UA 117357 U 2. Лошіцькій ПП. , Мінзяк Д.Ю. Патент UA на винахід № 100938. № 3. 11.02.2013. "Дистанційний спосіб вимірювання та контролю концентрації водних розчинів". МПК (2013.01) G01D 5/00; G01N 33/00. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб дистанційного вимірювання концентрації водних розчинів, що знаходяться в герметично закритій діелектричній ємності, яку підсвічують джерелом шуму, що включає в себе вимірювання інтенсивності рівня радіояскравісних сигналів однієї з поляризацій (вертикальної або горизонтальної) від ємності з рідиною уздовж лінії, паралельної боковій стінці ємності, який відрізняється тим, що джерело підсвічування утворює у горизонтальній площині кут 0°…90° з вертикальною площиною, перпендикулярно лінії вимірювання, а результати вимірювань максимальної амплітуди Аmах, добротності ([Х2-Х1]/Х0) та зміщення максимальної амплітуди порівнюють зі значеннями, отриманими від вимірювань інтенсивності в тій же поляризації для рівнів радіояскравісних сигналів рідин того ж класу (еталонів), виміряних в тих же умовах. 2 UA 117357 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: G01N 21/00, G01S 13/88

Мітки: спосіб, концентрації, ємності, розчинів, знаходяться, закритій, герметично, вимірювання, водних, дистанційного, діелектричний
