Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем

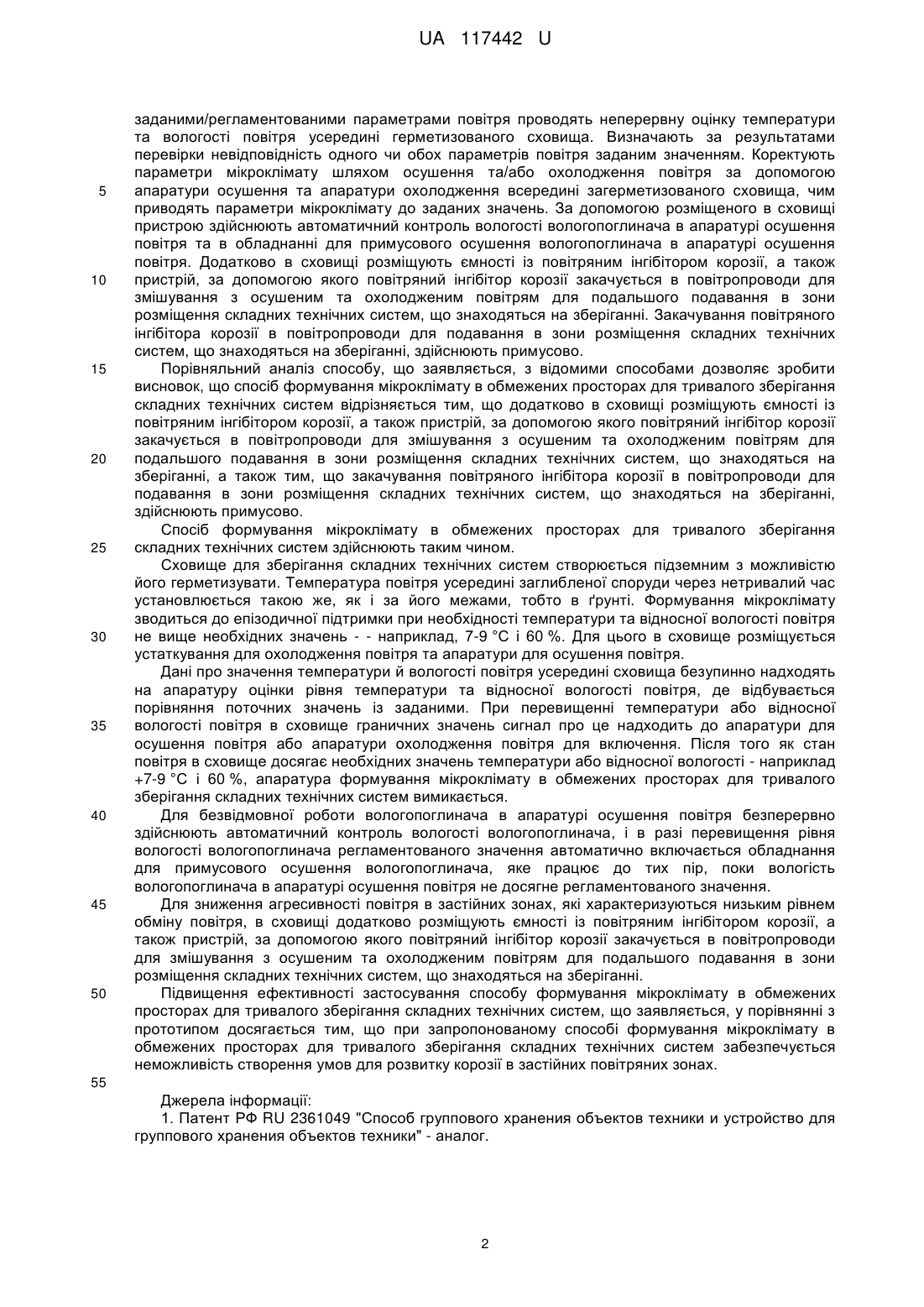

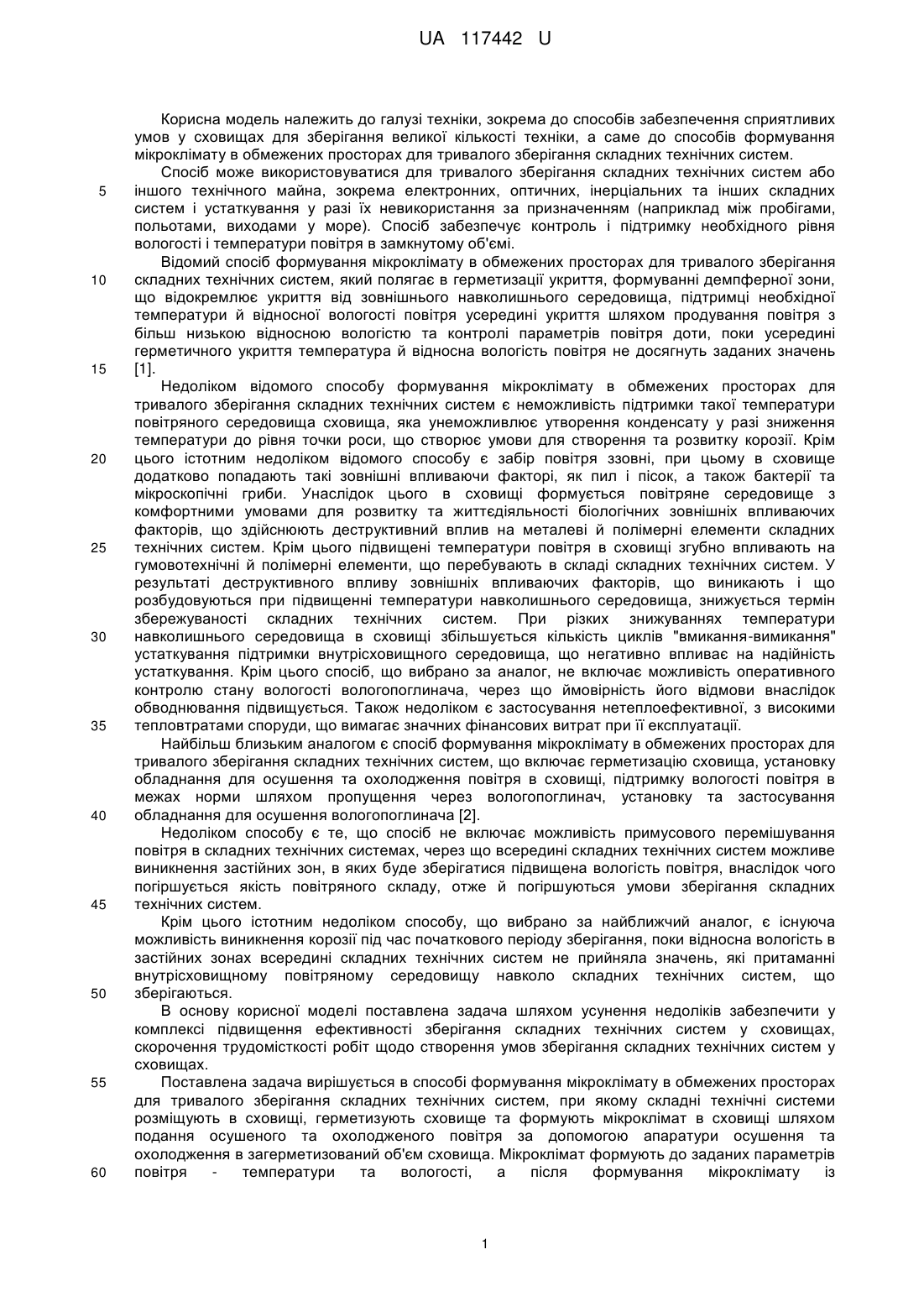

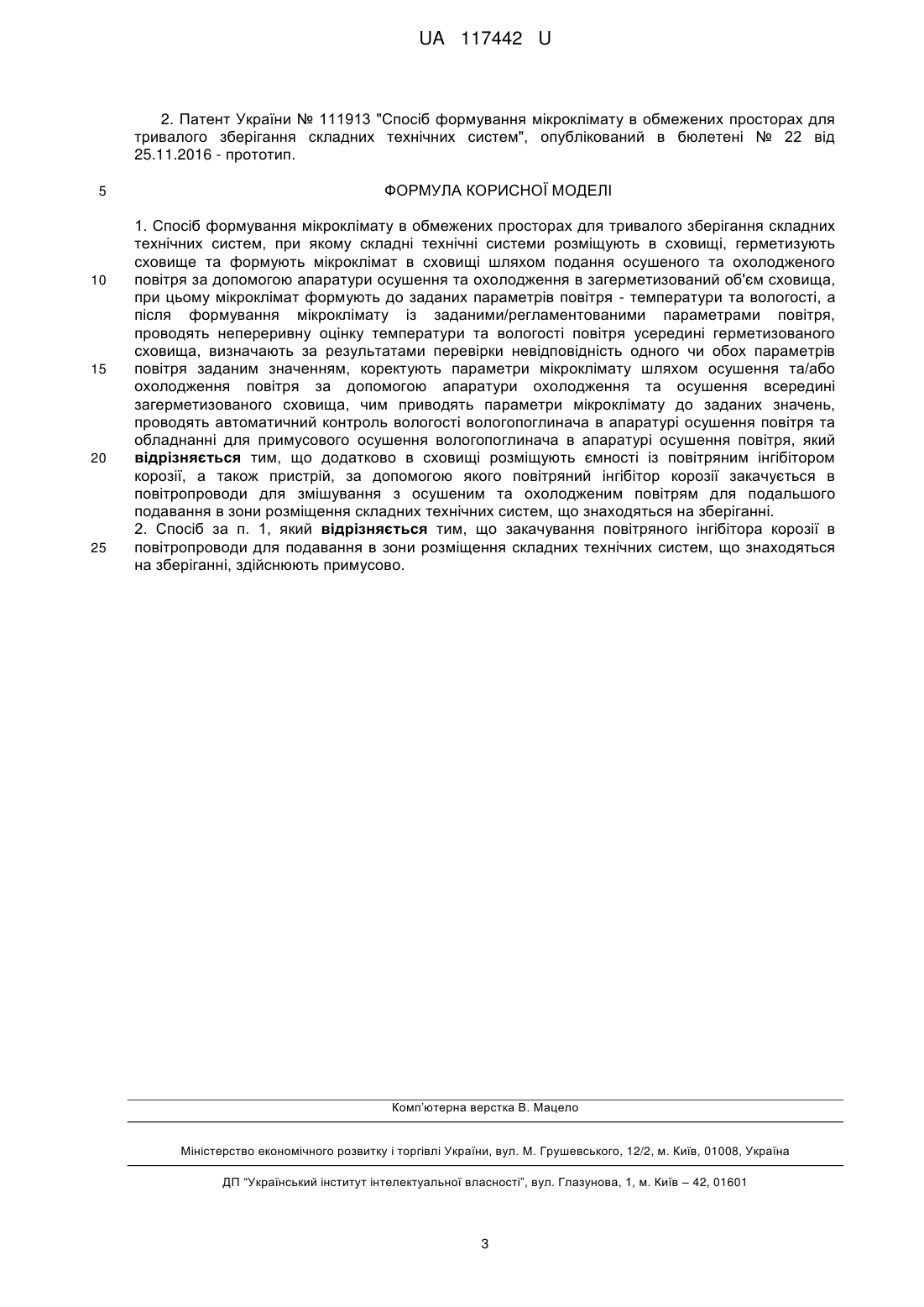

Реферат: Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, при якому складні технічні системи розміщують в сховищі, герметизують сховище та формують мікроклімат в сховищі шляхом подання осушеного та охолодженого повітря за допомогою апаратури осушення та охолодження в загерметизований об'єм сховища, при цьому мікроклімат формують до заданих параметрів повітря - температури та вологості, а після формування мікроклімату із заданими/регламентованими параметрами повітря, проводять непереривну оцінку температури та вологості повітря усередині герметизованого сховища, визначають за результатами перевірки невідповідність одного чи обох параметрів повітря заданим значенням, коректують параметри мікроклімату шляхом осушення та/або охолодження повітря за допомогою апаратури охолодження та осушення всередині загерметизованого сховища, чим приводять параметри мікроклімату до заданих значень, проводять автоматичний контроль вологості вологопоглинача в апаратурі осушення повітря та обладнанні для примусового осушення вологопоглинача в апаратурі осушення повітря. Додатково в сховищі розміщують ємності із повітряним інгібітором корозії, а також пристрій, за допомогою якого повітряний інгібітор корозії закачується в повітропроводи для змішування з осушеним та охолодженим повітрям для подальшого подавання в зони розміщення складних технічних систем, що знаходяться на зберіганні. UA 117442 U (12) UA 117442 U UA 117442 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, зокрема до способів забезпечення сприятливих умов у сховищах для зберігання великої кількості техніки, а саме до способів формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем. Спосіб може використовуватися для тривалого зберігання складних технічних систем або іншого технічного майна, зокрема електронних, оптичних, інерціальних та інших складних систем і устаткування у разі їх невикористання за призначенням (наприклад між пробігами, польотами, виходами у море). Спосіб забезпечує контроль і підтримку необхідного рівня вологості і температури повітря в замкнутому об'ємі. Відомий спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, який полягає в герметизації укриття, формуванні демпферної зони, що відокремлює укриття від зовнішнього навколишнього середовища, підтримці необхідної температури й відносної вологості повітря усередині укриття шляхом продування повітря з більш низькою відносною вологістю та контролі параметрів повітря доти, поки усередині герметичного укриття температура й відносна вологість повітря не досягнуть заданих значень [1]. Недоліком відомого способу формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем є неможливість підтримки такої температури повітряного середовища сховища, яка унеможливлює утворення конденсату у разі зниження температури до рівня точки роси, що створює умови для створення та розвитку корозії. Крім цього істотним недоліком відомого способу є забір повітря ззовні, при цьому в сховище додатково попадають такі зовнішні впливаючи факторі, як пил і пісок, а також бактерії та мікроскопічні гриби. Унаслідок цього в сховищі формується повітряне середовище з комфортними умовами для розвитку та життєдіяльності біологічних зовнішніх впливаючих факторів, що здійснюють деструктивний вплив на металеві й полімерні елементи складних технічних систем. Крім цього підвищені температури повітря в сховищі згубно впливають на гумовотехнічні й полімерні елементи, що перебувають в складі складних технічних систем. У результаті деструктивного впливу зовнішніх впливаючих факторів, що виникають і що розбудовуються при підвищенні температури навколишнього середовища, знижується термін збережуваності складних технічних систем. При різких знижуваннях температури навколишнього середовища в сховищі збільшується кількість циклів "вмикання-вимикання" устаткування підтримки внутрісховищного середовища, що негативно впливає на надійність устаткування. Крім цього спосіб, що вибрано за аналог, не включає можливість оперативного контролю стану вологості вологопоглинача, через що ймовірність його відмови внаслідок обводнювання підвищується. Також недоліком є застосування нетеплоефективної, з високими тепловтратами споруди, що вимагає значних фінансових витрат при її експлуатації. Найбільш близьким аналогом є спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, що включає герметизацію сховища, установку обладнання для осушення та охолодження повітря в сховищі, підтримку вологості повітря в межах норми шляхом пропущення через вологопоглинач, установку та застосування обладнання для осушення вологопоглинача [2]. Недоліком способу є те, що спосіб не включає можливість примусового перемішування повітря в складних технічних системах, через що всередині складних технічних систем можливе виникнення застійних зон, в яких буде зберігатися підвищена вологість повітря, внаслідок чого погіршується якість повітряного складу, отже й погіршуються умови зберігання складних технічних систем. Крім цього істотним недоліком способу, що вибрано за найближчий аналог, є існуюча можливість виникнення корозії під час початкового періоду зберігання, поки відносна вологість в застійних зонах всередині складних технічних систем не прийняла значень, які притаманні внутрісховищному повітряному середовищу навколо складних технічних систем, що зберігаються. В основу корисної моделі поставлена задача шляхом усунення недоліків забезпечити у комплексі підвищення ефективності зберігання складних технічних систем у сховищах, скорочення трудомісткості робіт щодо створення умов зберігання складних технічних систем у сховищах. Поставлена задача вирішується в способі формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, при якому складні технічні системи розміщують в сховищі, герметизують сховище та формують мікроклімат в сховищі шляхом подання осушеного та охолодженого повітря за допомогою апаратури осушення та охолодження в загерметизований об'єм сховища. Мікроклімат формують до заданих параметрів повітря температури та вологості, а після формування мікроклімату із 1 UA 117442 U 5 10 15 20 25 30 35 40 45 50 заданими/регламентованими параметрами повітря проводять неперервну оцінку температури та вологості повітря усередині герметизованого сховища. Визначають за результатами перевірки невідповідність одного чи обох параметрів повітря заданим значенням. Коректують параметри мікроклімату шляхом осушення та/або охолодження повітря за допомогою апаратури осушення та апаратури охолодження всередині загерметизованого сховища, чим приводять параметри мікроклімату до заданих значень. За допомогою розміщеного в сховищі пристрою здійснюють автоматичний контроль вологості вологопоглинача в апаратурі осушення повітря та в обладнанні для примусового осушення вологопоглинача в апаратурі осушення повітря. Додатково в сховищі розміщують ємності із повітряним інгібітором корозії, а також пристрій, за допомогою якого повітряний інгібітор корозії закачується в повітропроводи для змішування з осушеним та охолодженим повітрям для подальшого подавання в зони розміщення складних технічних систем, що знаходяться на зберіганні. Закачування повітряного інгібітора корозії в повітропроводи для подавання в зони розміщення складних технічних систем, що знаходяться на зберіганні, здійснюють примусово. Порівняльний аналіз способу, що заявляється, з відомими способами дозволяє зробити висновок, що спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем відрізняється тим, що додатково в сховищі розміщують ємності із повітряним інгібітором корозії, а також пристрій, за допомогою якого повітряний інгібітор корозії закачується в повітропроводи для змішування з осушеним та охолодженим повітрям для подальшого подавання в зони розміщення складних технічних систем, що знаходяться на зберіганні, а також тим, що закачування повітряного інгібітора корозії в повітропроводи для подавання в зони розміщення складних технічних систем, що знаходяться на зберіганні, здійснюють примусово. Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем здійснюють таким чином. Сховище для зберігання складних технічних систем створюється підземним з можливістю його герметизувати. Температура повітря усередині заглибленої споруди через нетривалий час установлюється такою же, як і за його межами, тобто в ґрунті. Формування мікроклімату зводиться до епізодичної підтримки при необхідності температури та відносної вологості повітря не вище необхідних значень - - наприклад, 7-9 °C і 60 %. Для цього в сховище розміщується устаткування для охолодження повітря та апаратури для осушення повітря. Дані про значення температури й вологості повітря усередині сховища безупинно надходять на апаратуру оцінки рівня температури та відносної вологості повітря, де відбувається порівняння поточних значень із заданими. При перевищенні температури або відносної вологості повітря в сховище граничних значень сигнал про це надходить до апаратури для осушення повітря або апаратури охолодження повітря для включення. Після того як стан повітря в сховище досягає необхідних значень температури або відносної вологості - наприклад +7-9 °C і 60 %, апаратура формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем вимикається. Для безвідмовної роботи вологопоглинача в апаратурі осушення повітря безперервно здійснюють автоматичний контроль вологості вологопоглинача, і в разі перевищення рівня вологості вологопоглинача регламентованого значення автоматично включається обладнання для примусового осушення вологопоглинача, яке працює до тих пір, поки вологість вологопоглинача в апаратурі осушення повітря не досягне регламентованого значення. Для зниження агресивності повітря в застійних зонах, які характеризуються низьким рівнем обміну повітря, в сховищі додатково розміщують ємності із повітряним інгібітором корозії, а також пристрій, за допомогою якого повітряний інгібітор корозії закачується в повітропроводи для змішування з осушеним та охолодженим повітрям для подальшого подавання в зони розміщення складних технічних систем, що знаходяться на зберіганні. Підвищення ефективності застосування способу формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, що заявляється, у порівнянні з прототипом досягається тим, що при запропонованому способі формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем забезпечується неможливість створення умов для розвитку корозії в застійних повітряних зонах. 55 Джерела інформації: 1. Патент РФ RU 2361049 "Способ группового хранения объектов техники и устройство для группового хранения объектов техники" - аналог. 2 UA 117442 U 2. Патент України № 111913 "Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем", опублікований в бюлетені № 22 від 25.11.2016 - прототип. 5 10 15 20 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, при якому складні технічні системи розміщують в сховищі, герметизують сховище та формують мікроклімат в сховищі шляхом подання осушеного та охолодженого повітря за допомогою апаратури осушення та охолодження в загерметизований об'єм сховища, при цьому мікроклімат формують до заданих параметрів повітря - температури та вологості, а після формування мікроклімату із заданими/регламентованими параметрами повітря, проводять непереривну оцінку температури та вологості повітря усередині герметизованого сховища, визначають за результатами перевірки невідповідність одного чи обох параметрів повітря заданим значенням, коректують параметри мікроклімату шляхом осушення та/або охолодження повітря за допомогою апаратури охолодження та осушення всередині загерметизованого сховища, чим приводять параметри мікроклімату до заданих значень, проводять автоматичний контроль вологості вологопоглинача в апаратурі осушення повітря та обладнанні для примусового осушення вологопоглинача в апаратурі осушення повітря, який відрізняється тим, що додатково в сховищі розміщують ємності із повітряним інгібітором корозії, а також пристрій, за допомогою якого повітряний інгібітор корозії закачується в повітропроводи для змішування з осушеним та охолодженим повітрям для подальшого подавання в зони розміщення складних технічних систем, що знаходяться на зберіганні. 2. Спосіб за п. 1, який відрізняється тим, що закачування повітряного інгібітора корозії в повітропроводи для подавання в зони розміщення складних технічних систем, що знаходяться на зберіганні, здійснюють примусово. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
