Кулачково-дискова муфта

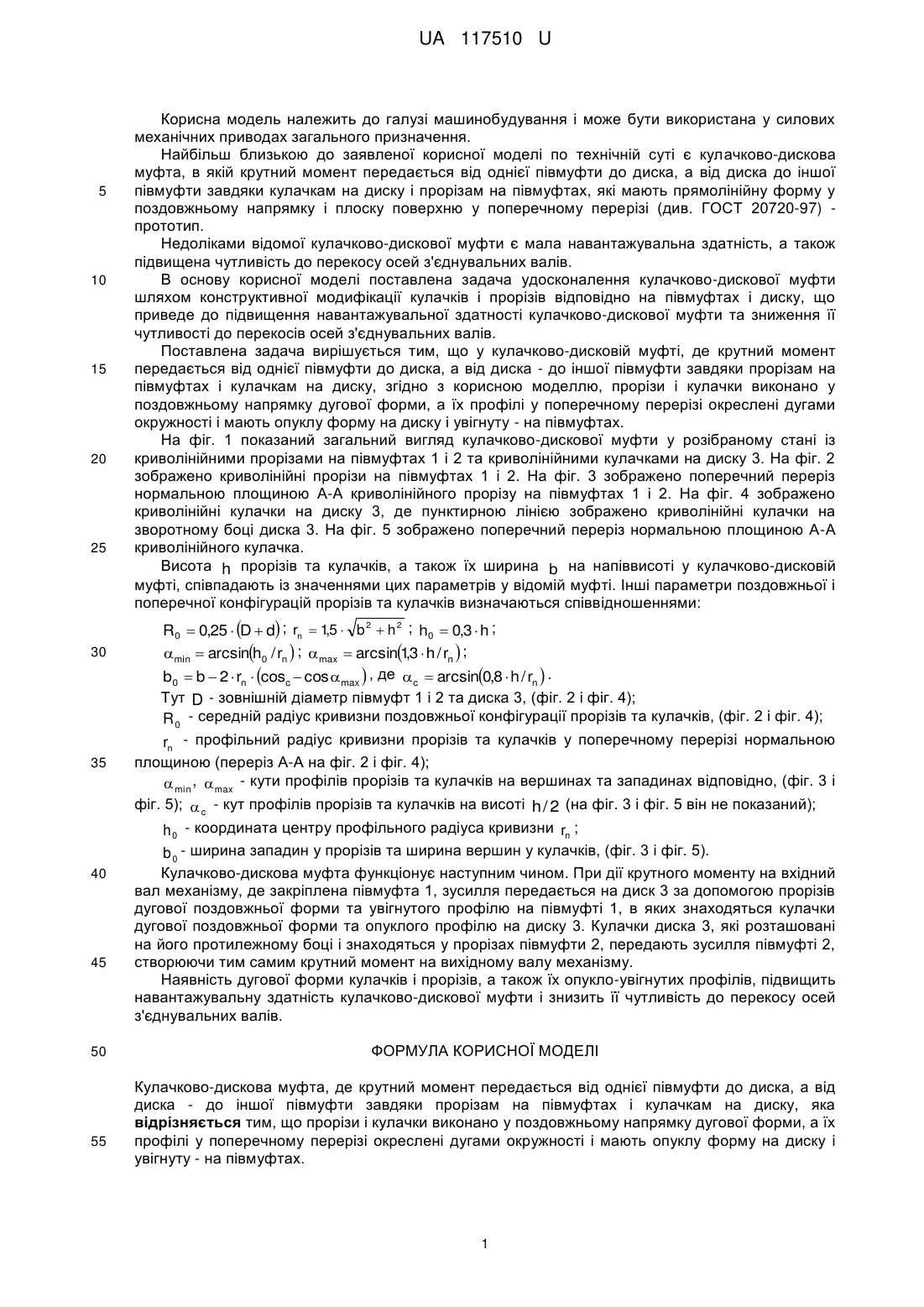

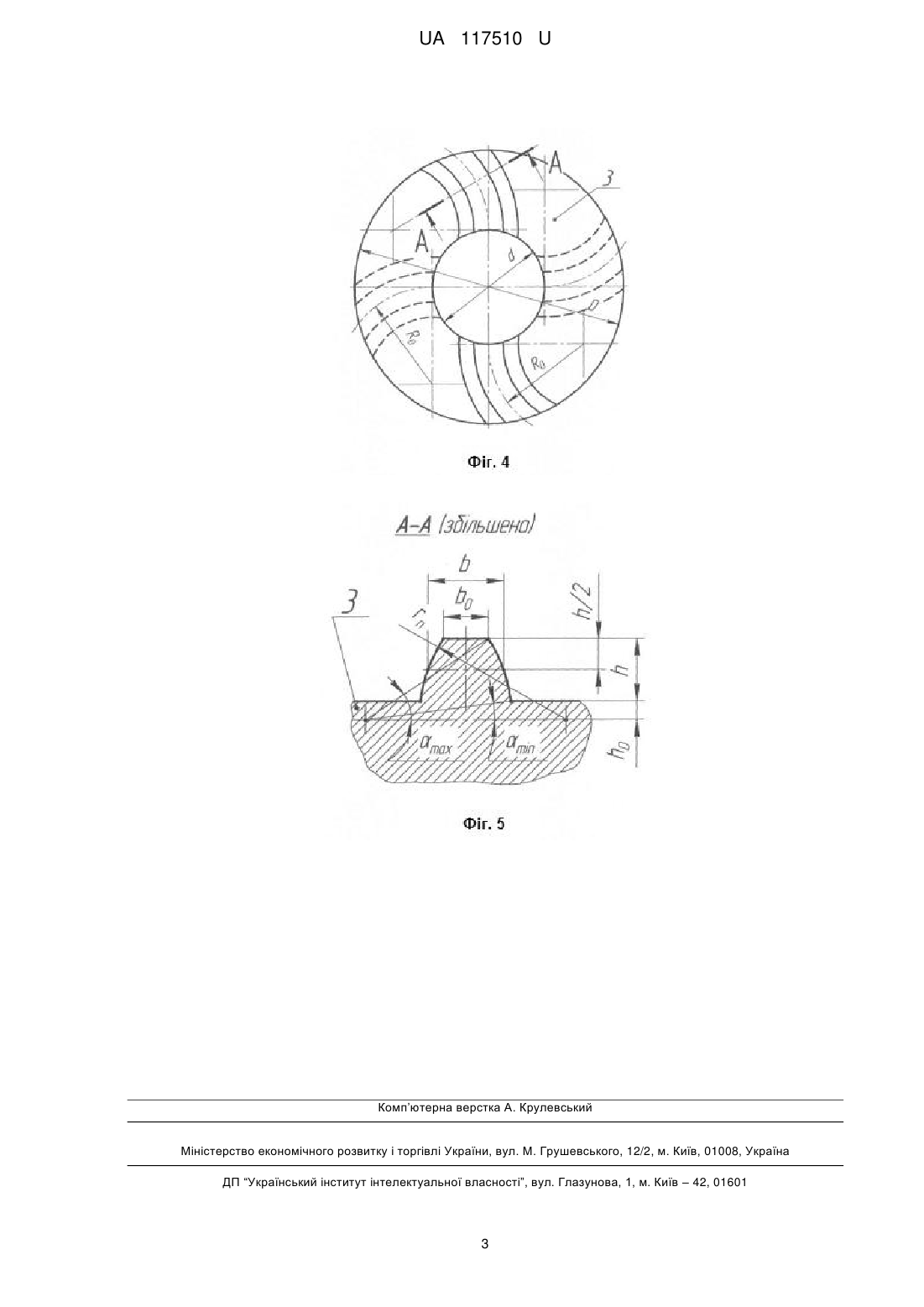

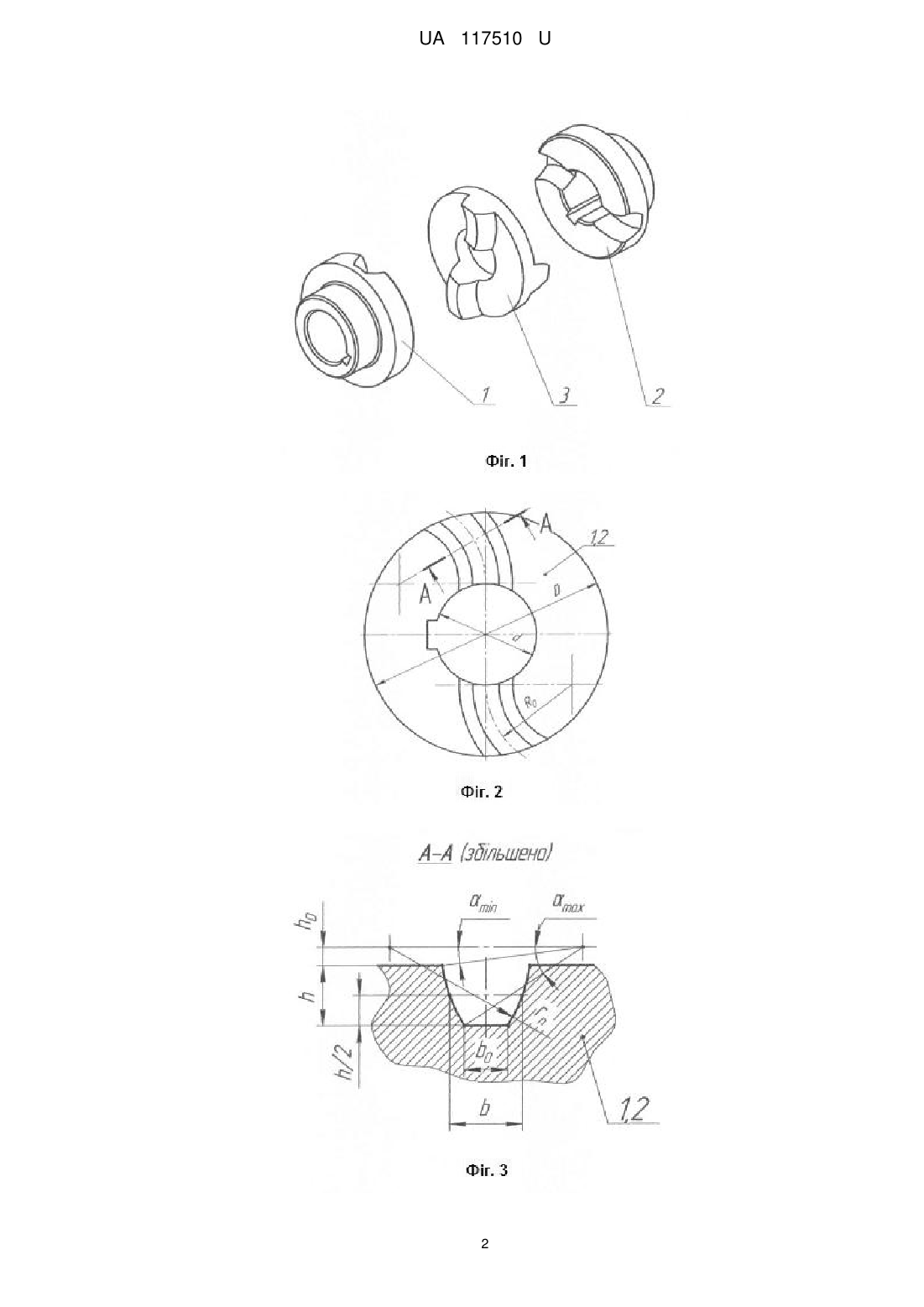

Реферат: Кулачково-дискова муфта, де крутний момент передається від однієї півмуфти до диска, а від диска - до іншої півмуфти завдяки прорізам на півмуфтах і кулачкам на диску. При цьому прорізи і кулачки виконано у поздовжньому напрямку дугової форми, а їх профілі у поперечному перерізі окреслені дугами окружності і мають опуклу форму на диску і увігнуту - на півмуфтах. UA 117510 U (12) UA 117510 U UA 117510 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може бути використана у силових механічних приводах загального призначення. Найбільш близькою до заявленої корисної моделі по технічній суті є кулачково-дискова муфта, в якій крутний момент передається від однієї півмуфти до диска, а від диска до іншої півмуфти завдяки кулачкам на диску і прорізам на півмуфтах, які мають прямолінійну форму у поздовжньому напрямку і плоску поверхню у поперечному перерізі (див. ГОСТ 20720-97) прототип. Недоліками відомої кулачково-дискової муфти є мала навантажувальна здатність, а також підвищена чутливість до перекосу осей з'єднувальних валів. В основу корисної моделі поставлена задача удосконалення кулачково-дискової муфти шляхом конструктивної модифікації кулачків і прорізів відповідно на півмуфтах і диску, що приведе до підвищення навантажувальної здатності кулачково-дискової муфти та зниження її чутливості до перекосів осей з'єднувальних валів. Поставлена задача вирішується тим, що у кулачково-дисковій муфті, де крутний момент передається від однієї півмуфти до диска, а від диска - до іншої півмуфти завдяки прорізам на півмуфтах і кулачкам на диску, згідно з корисною моделлю, прорізи і кулачки виконано у поздовжньому напрямку дугової форми, а їх профілі у поперечному перерізі окреслені дугами окружності і мають опуклу форму на диску і увігнуту - на півмуфтах. На фіг. 1 показаний загальний вигляд кулачково-дискової муфти у розібраному стані із криволінійними прорізами на півмуфтах 1 і 2 та криволінійними кулачками на диску 3. На фіг. 2 зображено криволінійні прорізи на півмуфтах 1 і 2. На фіг. 3 зображено поперечний переріз нормальною площиною А-А криволінійного прорізу на півмуфтах 1 і 2. На фіг. 4 зображено криволінійні кулачки на диску 3, де пунктирною лінією зображено криволінійні кулачки на зворотному боці диска 3. На фіг. 5 зображено поперечний переріз нормальною площиною А-А криволінійного кулачка. Висота h прорізів та кулачків, а також їх ширина b на напіввисоті у кулачково-дисковій муфті, співпадають із значеннями цих параметрів у відомій муфті. Інші параметри поздовжньої і поперечної конфігурацій прорізів та кулачків визначаються співвідношеннями: R0  0,25  D  d ; rn  1,5  b 2  h 2 ; h0  0,3  h ; min  arcsinh0 / rn  ; max  arcsin13  h / rn  ; , b0  b  2  rn  cosc  cos max  , де c  arcsin0,8  h / rn  . Тут D - зовнішній діаметр півмуфт 1 і 2 та диска 3, (фіг. 2 і фіг. 4); R 0 - середній радіус кривизни поздовжньої конфігурації прорізів та кулачків, (фіг. 2 і фіг. 4); rn - профільний радіус кривизни прорізів та кулачків у поперечному перерізі нормальною площиною (переріз А-А на фіг. 2 і фіг. 4);  min ,  max - кути профілів прорізів та кулачків на вершинах та западинах відповідно, (фіг. 3 і фіг. 5);  c - кут профілів прорізів та кулачків на висоті h / 2 (на фіг. 3 і фіг. 5 він не показаний); h 0 - координата центру профільного радіуса кривизни rn ; b 0 - ширина западин у прорізів та ширина вершин у кулачків, (фіг. 3 і фіг. 5). Кулачково-дискова муфта функціонує наступним чином. При дії крутного моменту на вхідний вал механізму, де закріплена півмуфта 1, зусилля передається на диск 3 за допомогою прорізів дугової поздовжньої форми та увігнутого профілю на півмуфті 1, в яких знаходяться кулачки дугової поздовжньої форми та опуклого профілю на диску 3. Кулачки диска 3, які розташовані на його протилежному боці і знаходяться у прорізах півмуфти 2, передають зусилля півмуфті 2, створюючи тим самим крутний момент на вихідному валу механізму. Наявність дугової форми кулачків і прорізів, а також їх опукло-увігнутих профілів, підвищить навантажувальну здатність кулачково-дискової муфти і знизить її чутливість до перекосу осей з'єднувальних валів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Кулачково-дискова муфта, де крутний момент передається від однієї півмуфти до диска, а від диска - до іншої півмуфти завдяки прорізам на півмуфтах і кулачкам на диску, яка відрізняється тим, що прорізи і кулачки виконано у поздовжньому напрямку дугової форми, а їх профілі у поперечному перерізі окреслені дугами окружності і мають опуклу форму на диску і увігнуту - на півмуфтах. 1 UA 117510 U 2 UA 117510 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
