Кулачково-дискова муфта
Номер патенту: 49813
Опубліковано: 11.05.2010
Автори: Марчук Назар Миколайович, Стрілець Володимир Миколайович, Стрілець Олег Романович
Формула / Реферат
Кулачково-дискова муфта, що містить праву і ліву півмуфти та проміжний "плаваючий" диск, на внутрішніх торцях півмуфт виконано по одному діаметрально розміщеному пазу, а на торцях диска розміщено виступи-кулачки, профілі яких є подібними до профілів пазів півмуфт, яка відрізняється тим, що на бічних поверхнях кулачків диска, які контактують з бічними поверхнями пазів півмуфт, виконані радіальні канавки, в цих радіальних канавках установлені та закріплені пластинчасті дугоподібні пружини, на яких установлені підшипники кочення поступального руху так, що тіла кочення, наприклад ролики, виступають над бічними поверхнями кулачків, а між цими бічними поверхнями кулачків і пазів утворені невеликі зазори.
Текст

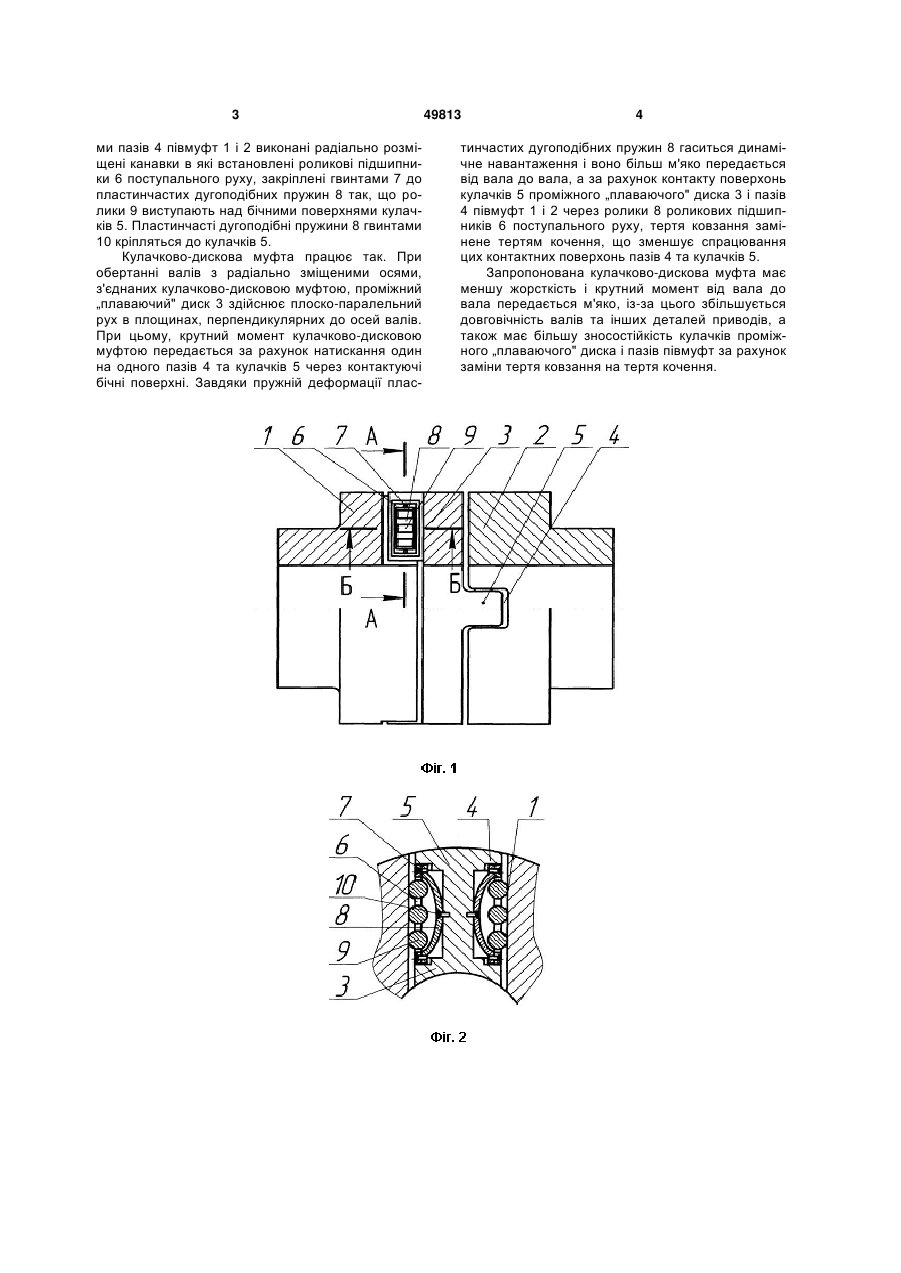

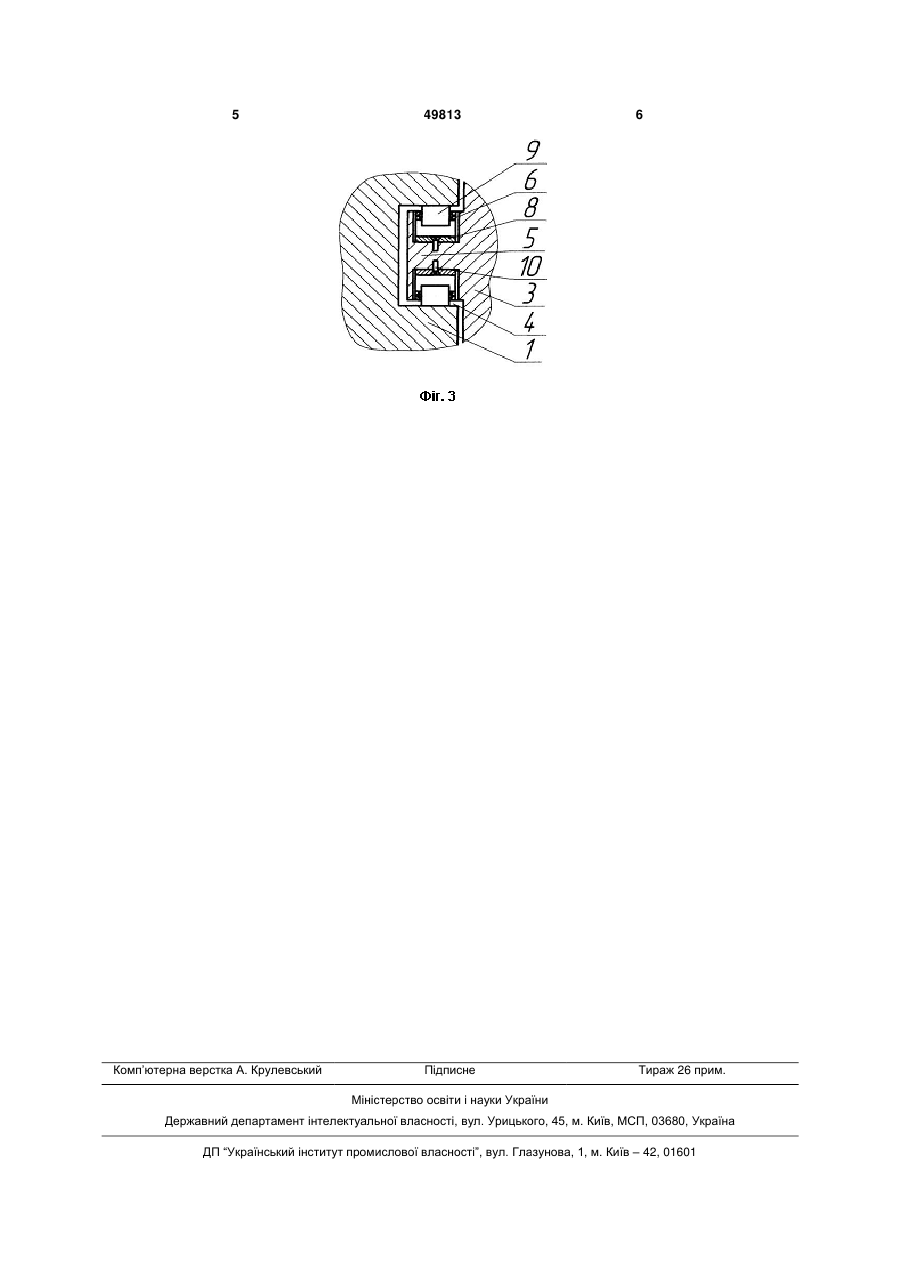

Кулачково-дискова муфта, що містить праву і ліву півмуфти та проміжний "плаваючий" диск, на внутрішніх торцях півмуфт виконано по одному діаметрально розміщеному пазу, а на торцях дис 3 ми пазів 4 півмуфт 1 і 2 виконані радіально розміщені канавки в які встановлені роликові підшипники 6 поступального руху, закріплені гвинтами 7 до пластинчастих дугоподібних пружин 8 так, що ролики 9 виступають над бічними поверхнями кулачків 5. Пластинчасті дугоподібні пружини 8 гвинтами 10 кріпляться до кулачків 5. Кулачково-дискова муфта працює так. При обертанні валів з радіально зміщеними осями, з'єднаних кулачково-дисковою муфтою, проміжний „плаваючий" диск 3 здійснює плоско-паралельний рух в площинах, перпендикулярних до осей валів. При цьому, крутний момент кулачково-дисковою муфтою передається за рахунок натискання один на одного пазів 4 та кулачків 5 через контактуючі бічні поверхні. Завдяки пружній деформації плас 49813 4 тинчастих дугоподібних пружин 8 гаситься динамічне навантаження і воно більш м'яко передається від вала до вала, а за рахунок контакту поверхонь кулачків 5 проміжного „плаваючого" диска 3 і пазів 4 півмуфт 1 і 2 через ролики 8 роликових підшипників 6 поступального руху, тертя ковзання замінене тертям кочення, що зменшує спрацювання цих контактних поверхонь пазів 4 та кулачків 5. Запропонована кулачково-дискова муфта має меншу жорсткість і крутний момент від вала до вала передається м'яко, із-за цього збільшується довговічність валів та інших деталей приводів, а також має більшу зносостійкість кулачків проміжного „плаваючого" диска і пазів півмуфт за рахунок заміни тертя ковзання на тертя кочення. 5 Комп’ютерна верстка А. Крулевський 49813 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDouble-slider coupling
Автори англійськоюStrilets Oleh Romanovych, Marchuk Nazar Mykolaiovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюКулачково-дисковая муфта
Автори російськоюСтрилец Олег Романович, Марчук Назар Николаевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/16
Мітки: кулачково-дискова, муфта
