Кулачково-дискова муфта

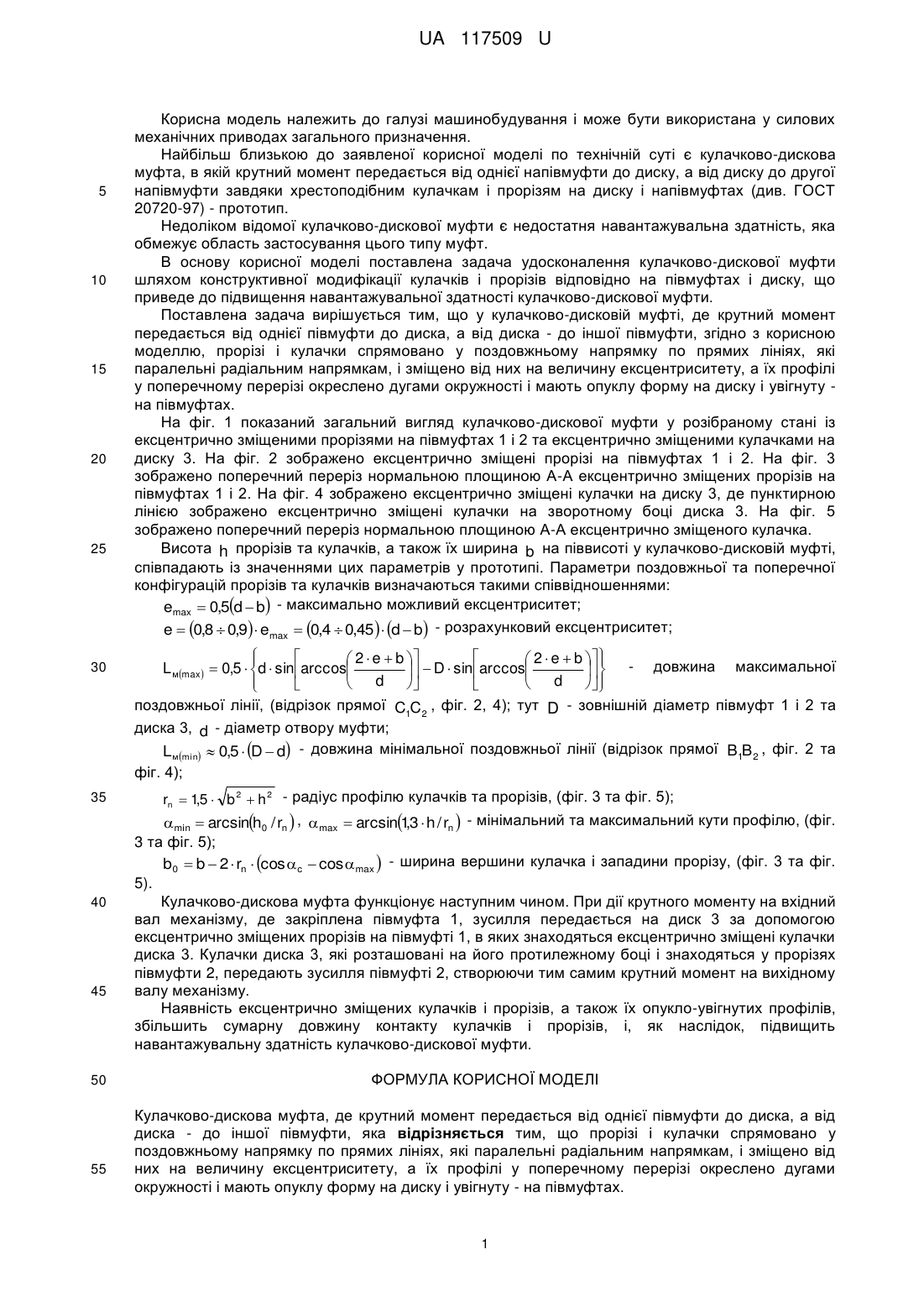

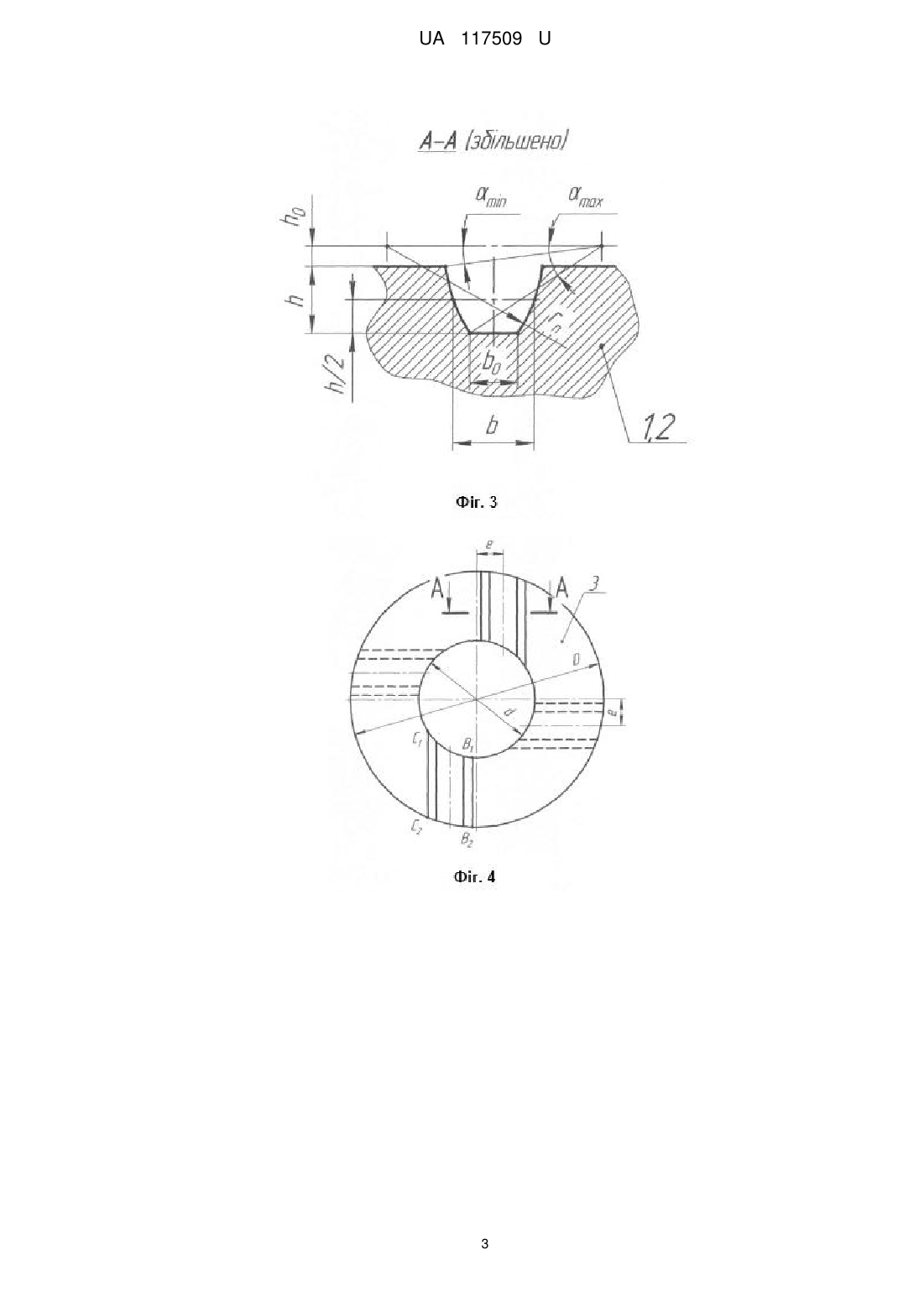

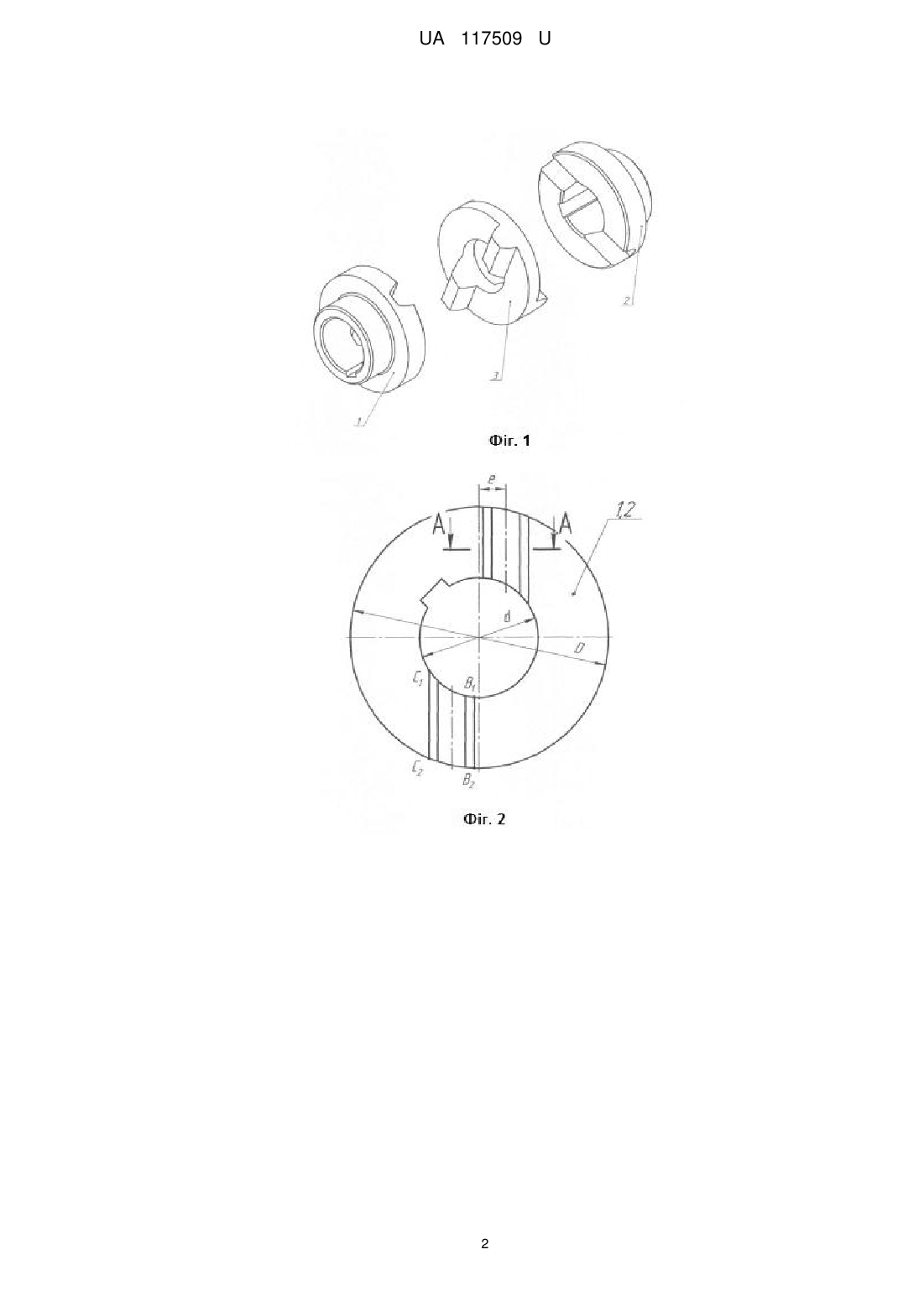

Реферат: Кулачково-дискова муфта, де крутний момент передається від однієї півмуфти до диска, а від диска - до іншої півмуфти. При цьому прорізі і кулачки спрямовано у поздовжньому напрямку по прямих лініях, які паралельні радіальним напрямкам, і зміщено від них на величину ексцентриситету, а їх профілі у поперечному перерізі окреслено дугами окружності і мають опуклу форму на диску і увігнуту - на півмуфтах. UA 117509 U (12) UA 117509 U UA 117509 U 5 10 15 20 25 Корисна модель належить до галузі машинобудування і може бути використана у силових механічних приводах загального призначення. Найбільш близькою до заявленої корисної моделі по технічній суті є кулачково-дискова муфта, в якій крутний момент передається від однієї напівмуфти до диску, а від диску до другої напівмуфти завдяки хрестоподібним кулачкам і прорізям на диску і напівмуфтах (див. ГОСТ 20720-97) - прототип. Недоліком відомої кулачково-дискової муфти є недостатня навантажувальна здатність, яка обмежує область застосування цього типу муфт. В основу корисної моделі поставлена задача удосконалення кулачково-дискової муфти шляхом конструктивної модифікації кулачків і прорізів відповідно на півмуфтах і диску, що приведе до підвищення навантажувальної здатності кулачково-дискової муфти. Поставлена задача вирішується тим, що у кулачково-дисковій муфті, де крутний момент передається від однієї півмуфти до диска, а від диска - до іншої півмуфти, згідно з корисною моделлю, прорізі і кулачки спрямовано у поздовжньому напрямку по прямих лініях, які паралельні радіальним напрямкам, і зміщено від них на величину ексцентриситету, а їх профілі у поперечному перерізі окреслено дугами окружності і мають опуклу форму на диску і увігнуту на півмуфтах. На фіг. 1 показаний загальний вигляд кулачково-дискової муфти у розібраному стані із ексцентрично зміщеними прорізями на півмуфтах 1 і 2 та ексцентрично зміщеними кулачками на диску 3. На фіг. 2 зображено ексцентрично зміщені прорізі на півмуфтах 1 і 2. На фіг. 3 зображено поперечний переріз нормальною площиною А-А ексцентрично зміщених прорізів на півмуфтах 1 і 2. На фіг. 4 зображено ексцентрично зміщені кулачки на диску 3, де пунктирною лінією зображено ексцентрично зміщені кулачки на зворотному боці диска 3. На фіг. 5 зображено поперечний переріз нормальною площиною А-А ексцентрично зміщеного кулачка. Висота h прорізів та кулачків, а також їх ширина b на піввисоті у кулачково-дисковій муфті, співпадають із значеннями цих параметрів у прототипі. Параметри поздовжньої та поперечної конфігурацій прорізів та кулачків визначаються такими співвідношеннями: emax  0,5d  b - максимально можливий ексцентриситет; e  0,8  0,9  emax  0,4  0,45   d  b - розрахунковий ексцентриситет; 30     2  e  b   2  e  b   - довжина максимальної   L мmax   0,5  d  sin arccos   D  sin arccos   d  d          поздовжньої лінії, (відрізок прямої C1C2 , фіг. 2, 4); тут D - зовнішній діаметр півмуфт 1 і 2 та диска 3, d - діаметр отвору муфти; L мmin  0,5  D  d - довжина мінімальної поздовжньої лінії (відрізок прямої B1B 2 , фіг. 2 та фіг. 4); 35 40 45 50 55 rn  1,5  b 2  h 2 - радіус профілю кулачків та прорізів, (фіг. 3 та фіг. 5); min  arcsinh0 / rn  , max  arcsin13  h / rn  - мінімальний та максимальний кути профілю, (фіг. , 3 та фіг. 5); b0  b  2  rn  cos c  cos max  - ширина вершини кулачка і западини прорізу, (фіг. 3 та фіг. 5). Кулачково-дискова муфта функціонує наступним чином. При дії крутного моменту на вхідний вал механізму, де закріплена півмуфта 1, зусилля передається на диск 3 за допомогою ексцентрично зміщених прорізів на півмуфті 1, в яких знаходяться ексцентрично зміщені кулачки диска 3. Кулачки диска 3, які розташовані на його протилежному боці і знаходяться у прорізях півмуфти 2, передають зусилля півмуфті 2, створюючи тим самим крутний момент на вихідному валу механізму. Наявність ексцентрично зміщених кулачків і прорізів, а також їх опукло-увігнутих профілів, збільшить сумарну довжину контакту кулачків і прорізів, і, як наслідок, підвищить навантажувальну здатність кулачково-дискової муфти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Кулачково-дискова муфта, де крутний момент передається від однієї півмуфти до диска, а від диска - до іншої півмуфти, яка відрізняється тим, що прорізі і кулачки спрямовано у поздовжньому напрямку по прямих лініях, які паралельні радіальним напрямкам, і зміщено від них на величину ексцентриситету, а їх профілі у поперечному перерізі окреслено дугами окружності і мають опуклу форму на диску і увігнуту - на півмуфтах. 1 UA 117509 U 2 UA 117509 U 3 UA 117509 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
