Комбінований незнімний зубний протез з повною анатомією оклюзійної поверхні з діоксиду цирконію

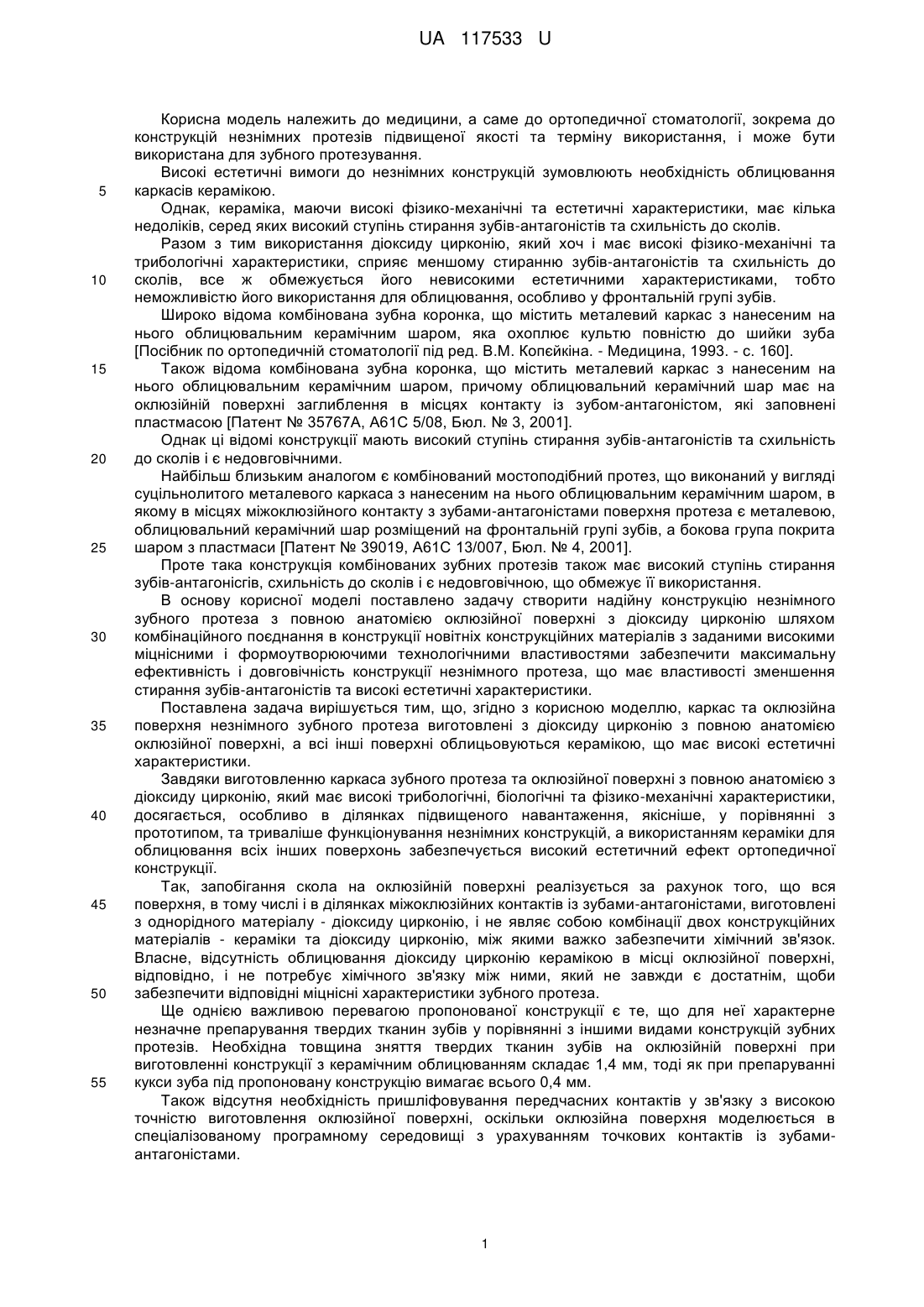

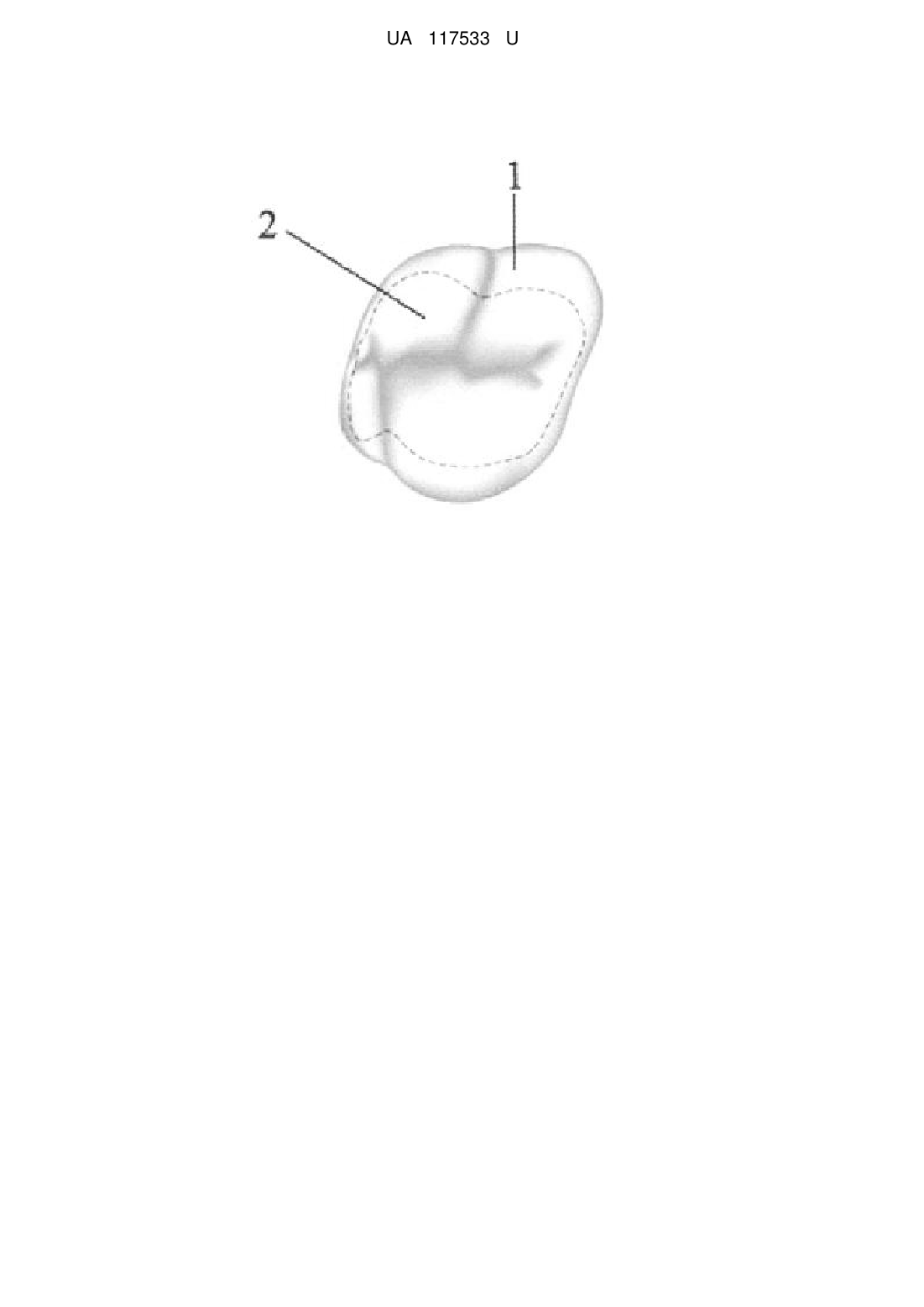

Реферат: Комбінований незнімний зубний протез, виконаний у вигляді каркаса з нанесеним на нього облицювальним керамічним шаром. Конструкція незнімного протеза виконана у вигляді каркаса з діоксиду цирконію та облицьована керамікою, при цьому каркас та оклюзійна поверхня з повною анатомією виготовлені з діоксиду цирконію, а всі інші поверхні облицьовані керамікою, що має високі естетичні характеристики. UA 117533 U (12) UA 117533 U UA 117533 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до ортопедичної стоматології, зокрема до конструкцій незнімних протезів підвищеної якості та терміну використання, і може бути використана для зубного протезування. Високі естетичні вимоги до незнімних конструкцій зумовлюють необхідність облицювання каркасів керамікою. Однак, кераміка, маючи високі фізико-механічні та естетичні характеристики, має кілька недоліків, серед яких високий ступінь стирання зубів-антагоністів та схильність до сколів. Разом з тим використання діоксиду цирконію, який хоч і має високі фізико-механічні та трибологічні характеристики, сприяє меншому стиранню зубів-антагоністів та схильність до сколів, все ж обмежується його невисокими естетичними характеристиками, тобто неможливістю його використання для облицювання, особливо у фронтальній групі зубів. Широко відома комбінована зубна коронка, що містить металевий каркас з нанесеним на нього облицювальним керамічним шаром, яка охоплює культю повністю до шийки зуба [Посібник по ортопедичній стоматології під ред. В.М. Копєйкіна. - Медицина, 1993. - с. 160]. Також відома комбінована зубна коронка, що містить металевий каркас з нанесеним на нього облицювальним керамічним шаром, причому облицювальний керамічний шар має на оклюзійній поверхні заглиблення в місцях контакту із зубом-антагоністом, які заповнені пластмасою [Патент № 35767А, А61С 5/08, Бюл. № 3, 2001]. Однак ці відомі конструкції мають високий ступінь стирання зубів-антагоністів та схильність до сколів і є недовговічними. Найбільш близьким аналогом є комбінований мостоподібний протез, що виконаний у вигляді суцільнолитого металевого каркаса з нанесеним на нього облицювальним керамічним шаром, в якому в місцях міжоклюзійного контакту з зубами-антагоністами поверхня протеза є металевою, облицювальний керамічний шар розміщений на фронтальній групі зубів, а бокова група покрита шаром з пластмаси [Патент № 39019, А61С 13/007, Бюл. № 4, 2001]. Проте така конструкція комбінованих зубних протезів також має високий ступінь стирання зубів-антагонісгів, схильність до сколів і є недовговічною, що обмежує її використання. В основу корисної моделі поставлено задачу створити надійну конструкцію незнімного зубного протеза з повною анатомією оклюзійної поверхні з діоксиду цирконію шляхом комбінаційного поєднання в конструкції новітніх конструкційних матеріалів з заданими високими міцнісними і формоутворюючими технологічними властивостями забезпечити максимальну ефективність і довговічність конструкції незнімного протеза, що має властивості зменшення стирання зубів-антагоністів та високі естетичні характеристики. Поставлена задача вирішується тим, що, згідно з корисною моделлю, каркас та оклюзійна поверхня незнімного зубного протеза виготовлені з діоксиду цирконію з повною анатомією оклюзійної поверхні, а всі інші поверхні облицьовуються керамікою, що має високі естетичні характеристики. Завдяки виготовленню каркаса зубного протеза та оклюзійної поверхні з повною анатомією з діоксиду цирконію, який має високі трибологічні, біологічні та фізико-механічні характеристики, досягається, особливо в ділянках підвищеного навантаження, якісніше, у порівнянні з прототипом, та триваліше функціонування незнімних конструкцій, а використанням кераміки для облицювання всіх інших поверхонь забезпечується високий естетичний ефект ортопедичної конструкції. Так, запобігання скола на оклюзійній поверхні реалізується за рахунок того, що вся поверхня, в тому числі і в ділянках міжоклюзійних контактів із зубами-антагоністами, виготовлені з однорідного матеріалу - діоксиду цирконію, і не являє собою комбінації двох конструкційних матеріалів - кераміки та діоксиду цирконію, між якими важко забезпечити хімічний зв'язок. Власне, відсутність облицювання діоксиду цирконію керамікою в місці оклюзійної поверхні, відповідно, і не потребує хімічного зв'язку між ними, який не завжди є достатнім, щоби забезпечити відповідні міцнісні характеристики зубного протеза. Ще однією важливою перевагою пропонованої конструкції є те, що для неї характерне незначне препарування твердих тканин зубів у порівнянні з іншими видами конструкцій зубних протезів. Необхідна товщина зняття твердих тканин зубів на оклюзійній поверхні при виготовленні конструкції з керамічним облицюванням складає 1,4 мм, тоді як при препаруванні кукси зуба під пропоновану конструкцію вимагає всього 0,4 мм. Також відсутня необхідність пришліфовування передчасних контактів у зв'язку з високою точністю виготовлення оклюзійної поверхні, оскільки оклюзійна поверхня моделюється в спеціалізованому програмному середовищі з урахуванням точкових контактів із зубамиантагоністами. 1 UA 117533 U 5 10 15 20 25 30 35 40 Таким чином сукупністю відомих і пропонованих суттєвих ознак створено нове технічне рішення, яке забезпечує якісно новий технічний результат, достатній для виконання поставленої задачі корисної моделі. Суть запропонованої корисної моделі пояснюється кресленням. На Фіг. 1 наведено схематичне зображення пропонованої конструкції незнімного зубного протеза з повною анатомією оклюзійної поверхні 2 з діоксиду цирконію. Конструкція незнімного протеза складається з каркаса, виготовленого з діоксиду цирконію та облицьованого керамікою, при цьому каркас та оклюзійна поверхня виготовлені з діоксиду цирконію з повною анатомією оклюзійної поверхні, а всі інші поверхні облицьовуються керамікою 1, що надає конструкції підвищеної стійкості до стирання зубів-антагоністів, та наділяє її високими естетичними характеристиками. Виготовлення пропонованої конструкції складається з таких клініко-лабораторних етапів: Після обстеження порожнини рота та підготовки кукси зуба під естетичну конструкцію отримують цифровий відбиток порожнини рота за допомогою інтраорального сканера. За відсутності такого сканера в клініці, спочатку знімають звичайний анатомічний відбиток силіконовими відбитковими матеріалами, а потім сканують відбиток в зуботехнічній лабораторії лабораторним сканером. За допомогою програмного забезпечення зубний технік моделює майбутній каркас та оклюзійну поверхню 2 протеза, які будуть виготовлені з діоксиду цирконію. Змодельовану віртуальну конструкцію виготовляють з діоксиду цирконію і фрезерують на фрезерному станку. За потреби, цирконієва оклюзійна поверхня підфарбовується стоматологічними барвниками для надання природного вигляду. Зубний технік облицьовує всі інші поверхні конструкції 1, за винятком оклюзійної 2, керамікою, відповідно до естетичних вимог. На завершальному етапі здійснюють фіксування незнімної ортопедичної конструкції в порожнині рота. Клінічний приклад Пацієнт М. 32 р. звернувся в клініку кафедри ортопедичної стоматології зі скаргою на естетичний дефект в зубі знизу зліва. Об'єктивно: дефект твердих тканин 36 зуба. ІРОПЗ 0,7. Пацієнту було запропоновано виготовлення естетичної коронки пропонованої конструкції з комбінованою оклюзійною поверхнею. Після підготовки кукси зуба, інтраоральним сканером зняли цифровий відбиток порожнини рота та передали його в лабораторію. В лабораторії після моделювання, а потім і фрезерування каркаса коронки з повною анатомією оклюзійної поверхні з діоксиду цирконію, облицювали інші поверхні коронки керамікою. Також оклюзійну поверхню підфарбовували стоматологічними фарбами, для надання максимальної природності. Наступним етапом була фіксація коронки на композитний цемент. Виготовлена конструкція забезпечила високі функціональні і естетичні властивості, скарг від пацієнта тривалий період не поступило. Використання пропонованої конструкцію незнімного зубного протезу з поєднанням в конструкції новітніх конструкційних матеріалів з заданими високими міцнісними і формоутворюючими технологічними властивостями забезпечує підвищену ефективність і довговічність конструкції незнімного зубного протеза, що має високі естетичні характеристики. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Комбінований незнімний зубний протез, виконаний у вигляді каркаса з нанесеним на нього облицювальним керамічним шаром, який відрізняється тим, що конструкція незнімного протеза виконана у вигляді каркасу з діоксиду цирконію та облицьована керамікою, при цьому каркас та оклюзійна поверхня з повною анатомією виготовлені з діоксиду цирконію, а всі інші поверхні облицьовані керамікою, що має високі естетичні характеристики. 2 UA 117533 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, УкраїнаДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
