Спосіб з’єднання розрізного кільця та деталі з отвором
Формула / Реферат
Формула изобретения
Способ соединения разрезного кольца и детали с отверстием, заключающийся в разведении концов кольца, заведении в образованный проем детали с отверстием, ориентации концов кольца относительно отверстия и размыкании концов кольца в отверстии, отличающийся тем, что, с целью повышения прочности соединения путем исключения возможности самопроизвольного разъема кольца, разведение концов кольца производят изгибом кольца относительно его фронтальной плоскости с совмещением оси симметрии профиля изгиба с осью симметрии кольца, проходящей через его разъем, а замыкают концы кольца, разгибая его в исходное положение.
Текст

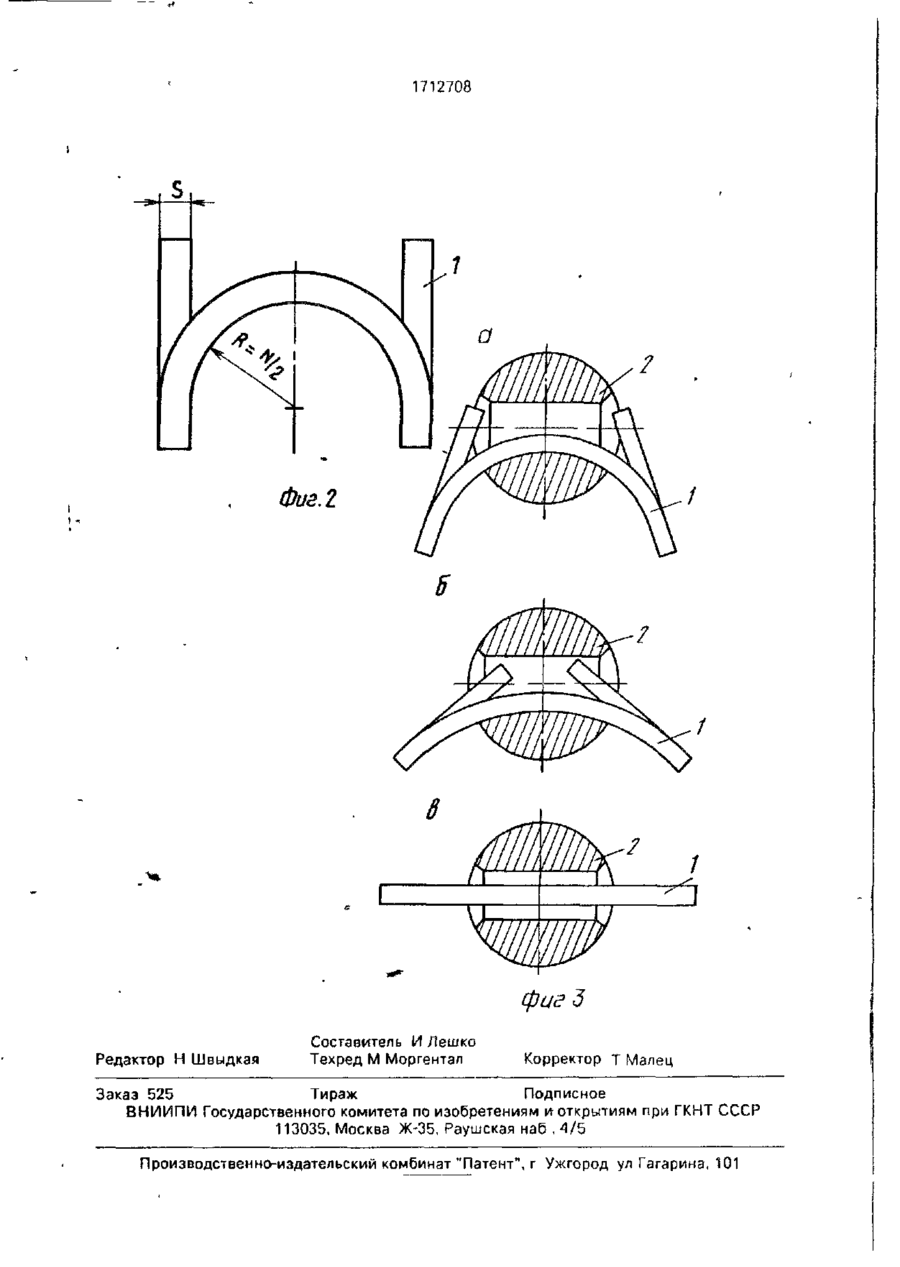

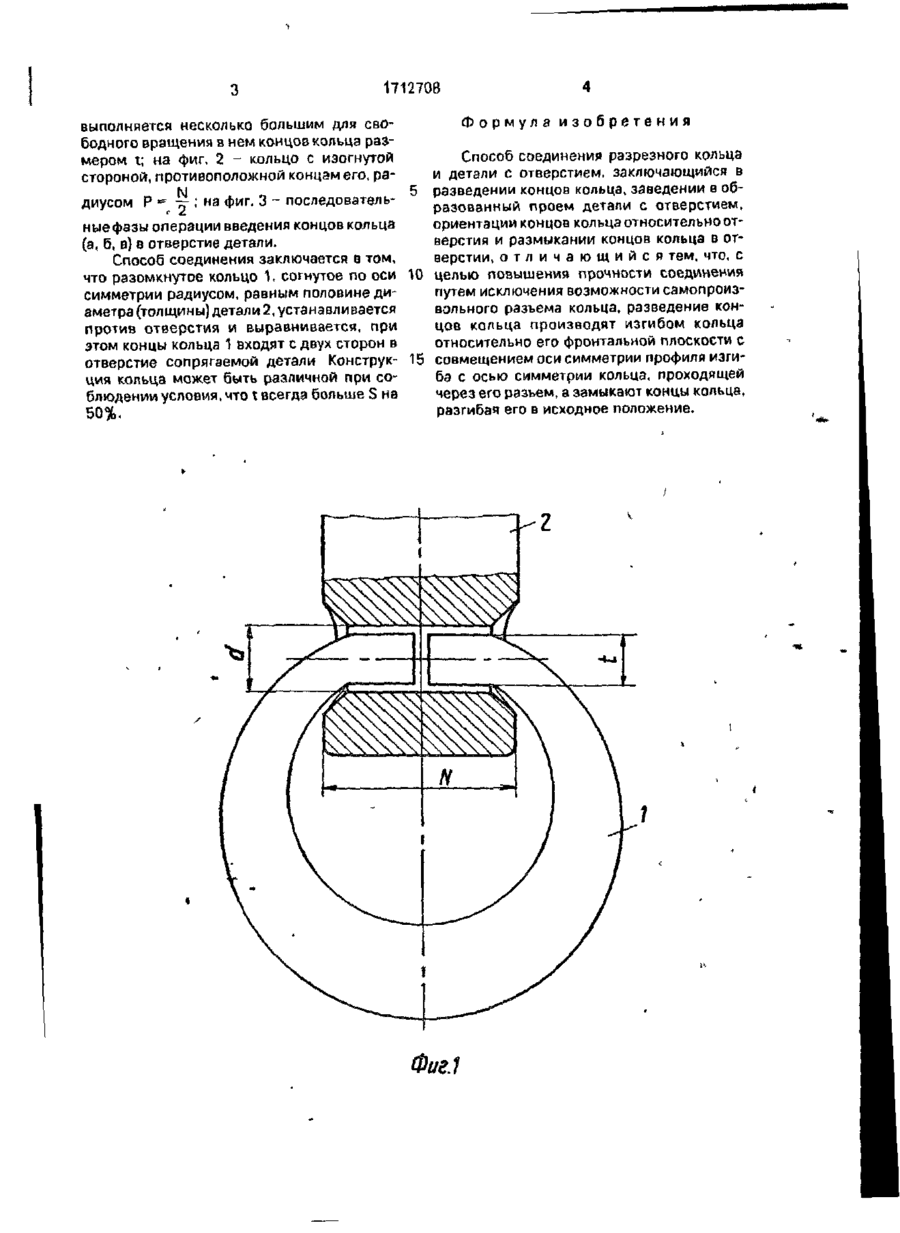

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (51)5 (11) F 16 G 15/00, 15/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21)4745780/27 (22)05.10.89 ' •' 3 ~ последователь Формула изобретения Способ соединения разрезного кольца и детали с отверстием, заключающийся в разведении концов кольца, заведении в образованный проем детали с отверстием, е 2 ориентации концов кольца относительно отные фазы операции введения концов кольца верстия и размыкании концов кольца в от(а, б, в) в отверстие детали. верстии, о т л и ч а ю щ и й с я тем, что, с Способ соединения заключается в том, что разомкнутое кольцо 1, согнутое по оси 10 целью повышения прочности соединения путем исключения возможности самопроизсимметрии радиусом, равным половине дивольного разъема кольца, разведение конаметра (толщины) детали 2, устанавливается цов кольца производят изгибом кольца против отверстия и выравнивается, при относительно его фронтальной плоскости с этом концы кольца 1 входят с двух сторон в отверстие сопрягаемой детали Конструк- 15 совмещением оси симметрии профиля изгиба с осью симметрии кольца, проходящей ция кольца может быть различной при сочерез его разъем, а замыкают концы кольца, блюдении условия, что t всегда больше S на разгибая его в исходное положение. 50%. 1712708 фиг 3 Редактор Н Швыдкая Составитель И Лешко Техред М Моргентал Корректор Т Малец Заказ 525 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям vr открытиям при ГКНТ СССР 113035, Москва Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина, 101
ДивитисяДодаткова інформація
Автори англійськоюLeshko Ihor Vasyliovych
Автори російськоюЛешко Игорь Васильевич
МПК / Мітки
МПК: F16G 15/00
Мітки: кільця, розрізного, деталі, отвором, з'єднання, спосіб
