Роторно-пульсаційний апарат з ротором, що вібрує

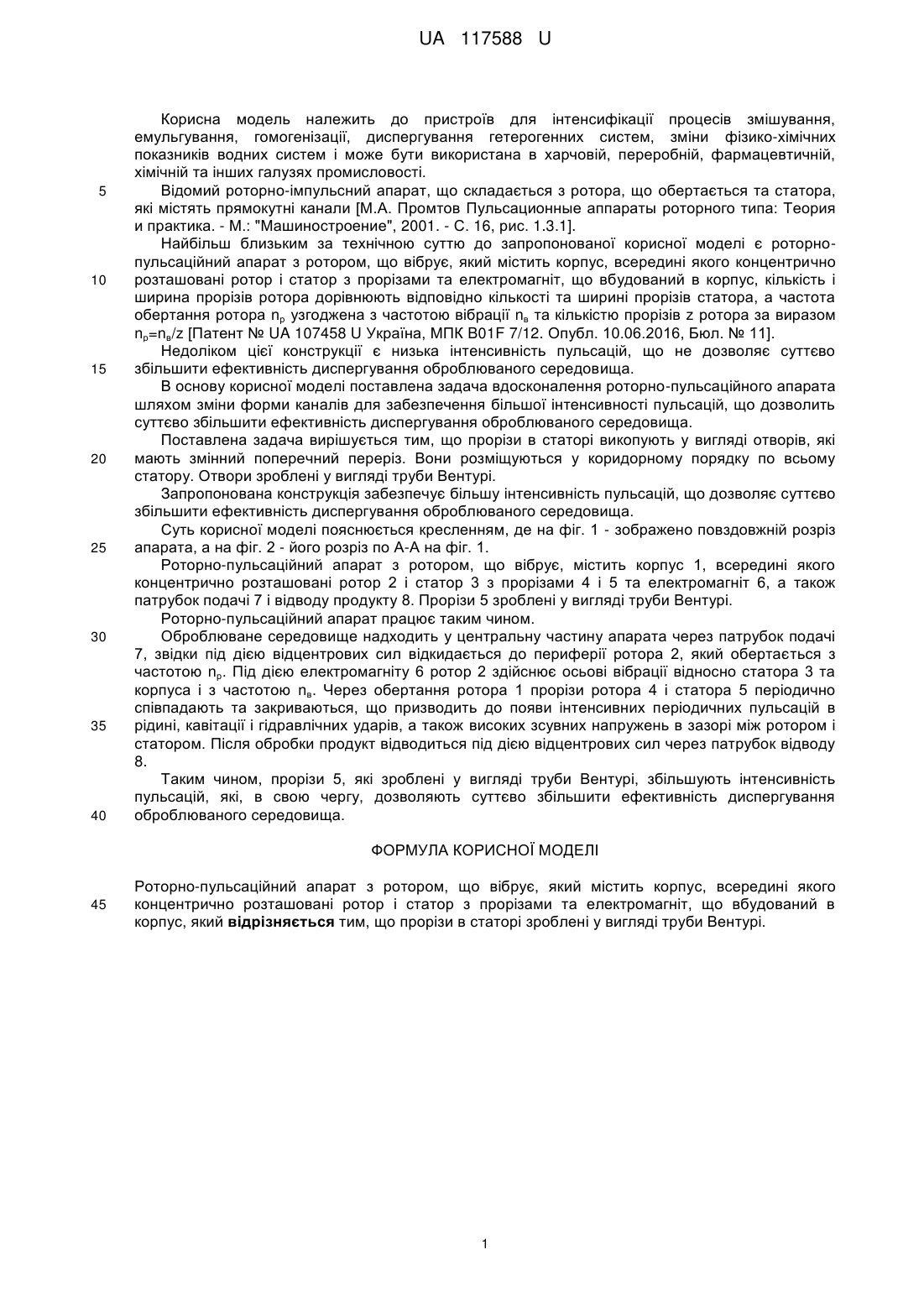

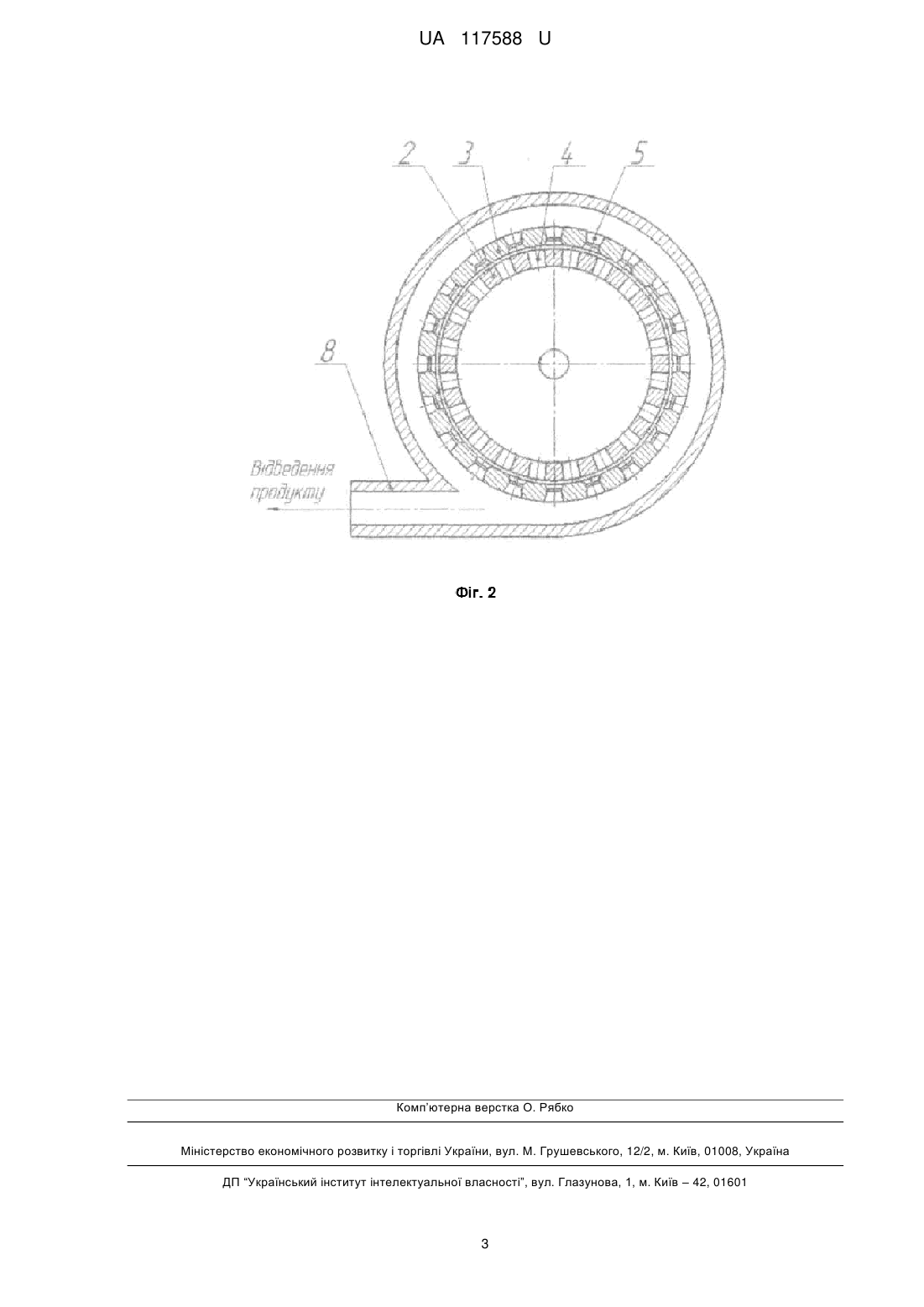

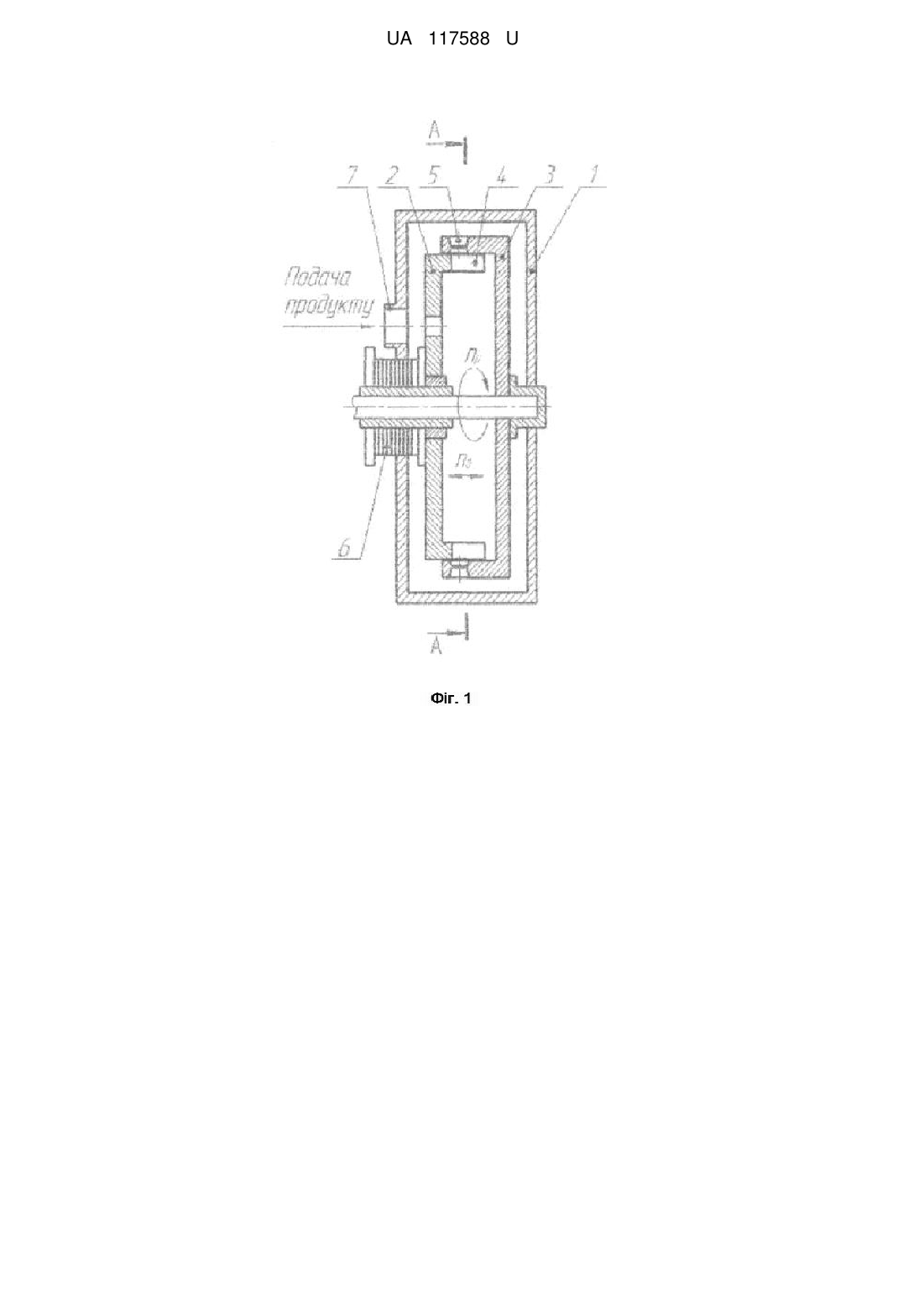

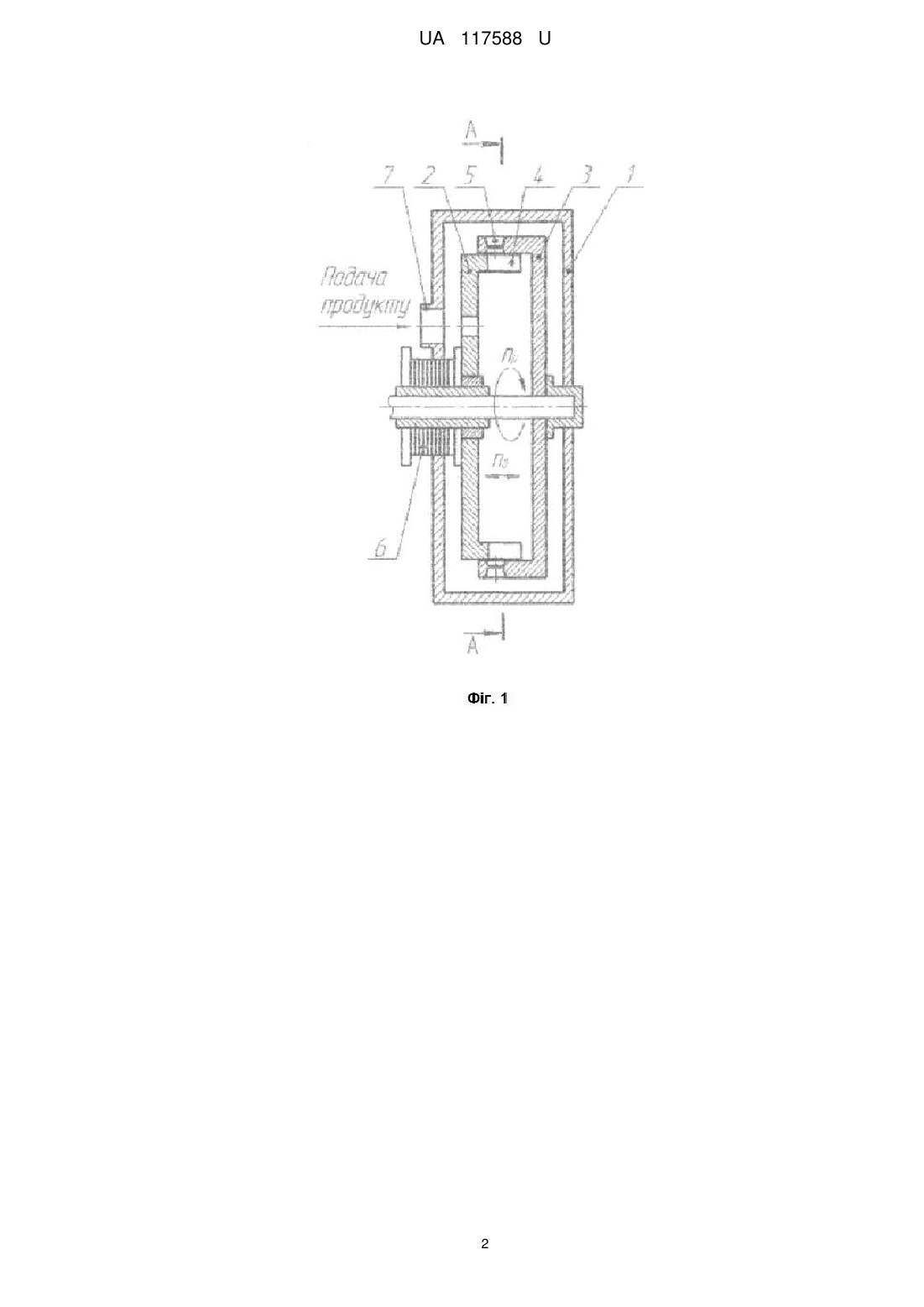

Реферат: Роторно-пульсаційний апарат з ротором, що вібрує, містить корпус, всередині якого концентрично розташовані ротор і статор з прорізами та електромагніт, що вбудований в корпус. При цьому, прорізи в статорі зроблені у вигляді труби Вентурі. UA 117588 U (54) РОТОРНО-ПУЛЬСАЦІЙНИЙ АПАРАТ З РОТОРОМ, ЩО ВІБРУЄ UA 117588 U UA 117588 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв для інтенсифікації процесів змішування, емульгування, гомогенізації, диспергування гетерогенних систем, зміни фізико-хімічних показників водних систем і може бути використана в харчовій, переробній, фармацевтичній, хімічній та інших галузях промисловості. Відомий роторно-імпульсний апарат, що складається з ротора, що обертається та статора, які містять прямокутні канали [М.А. Промтов Пульсационные аппараты роторного типа: Теория и практика. - Μ.: "Машиностроение", 2001. - С. 16, рис. 1.3.1]. Найбільш близьким за технічною суттю до запропонованої корисної моделі є роторнопульсаційний апарат з ротором, що вібрує, який містить корпус, всередині якого концентрично розташовані ротор і статор з прорізами та електромагніт, що вбудований в корпус, кількість і ширина прорізів ротора дорівнюють відповідно кількості та ширині прорізів статора, а частота обертання ротора nр узгоджена з частотою вібрації nв та кількістю прорізів z ротора за виразом nр=nв/z [Патент № UA 107458 U Україна, МПК B01F 7/12. Опубл. 10.06.2016, Бюл. № 11]. Недоліком цієї конструкції є низька інтенсивність пульсацій, що не дозволяє суттєво збільшити ефективність диспергування оброблюваного середовища. В основу корисної моделі поставлена задача вдосконалення роторно-пульсаційного апарата шляхом зміни форми каналів для забезпечення більшої інтенсивності пульсацій, що дозволить суттєво збільшити ефективність диспергування оброблюваного середовища. Поставлена задача вирішується тим, що прорізи в статорі викопують у вигляді отворів, які мають змінний поперечний переріз. Вони розміщуються у коридорному порядку по всьому статору. Отвори зроблені у вигляді труби Вентурі. Запропонована конструкція забезпечує більшу інтенсивність пульсацій, що дозволяє суттєво збільшити ефективність диспергування оброблюваного середовища. Суть корисної моделі пояснюється кресленням, де на фіг. 1 - зображено повздовжній розріз апарата, а на фіг. 2 - його розріз по А-А на фіг. 1. Роторно-пульсаційний апарат з ротором, що вібрує, містить корпус 1, всередині якого концентрично розташовані ротор 2 і статор 3 з прорізами 4 і 5 та електромагніт 6, а також патрубок подачі 7 і відводу продукту 8. Прорізи 5 зроблені у вигляді труби Вентурі. Роторно-пульсаційний апарат працює таким чином. Оброблюване середовище надходить у центральну частину апарата через патрубок подачі 7, звідки під дією відцентрових сил відкидається до периферії ротора 2, який обертається з частотою nр. Під дією електромагніту 6 ротор 2 здійснює осьові вібрації відносно статора 3 та корпуса і з частотою nв. Через обертання ротора 1 прорізи ротора 4 і статора 5 періодично співпадають та закриваються, що призводить до появи інтенсивних періодичних пульсацій в рідині, кавітації і гідравлічних ударів, а також високих зсувних напружень в зазорі між ротором і статором. Після обробки продукт відводиться під дією відцентрових сил через патрубок відводу 8. Таким чином, прорізи 5, які зроблені у вигляді труби Вентурі, збільшують інтенсивність пульсацій, які, в свою чергу, дозволяють суттєво збільшити ефективність диспергування оброблюваного середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Роторно-пульсаційний апарат з ротором, що вібрує, який містить корпус, всередині якого концентрично розташовані ротор і статор з прорізами та електромагніт, що вбудований в корпус, який відрізняється тим, що прорізи в статорі зроблені у вигляді труби Вентурі. 1 UA 117588 U 2 UA 117588 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
