Електродна система

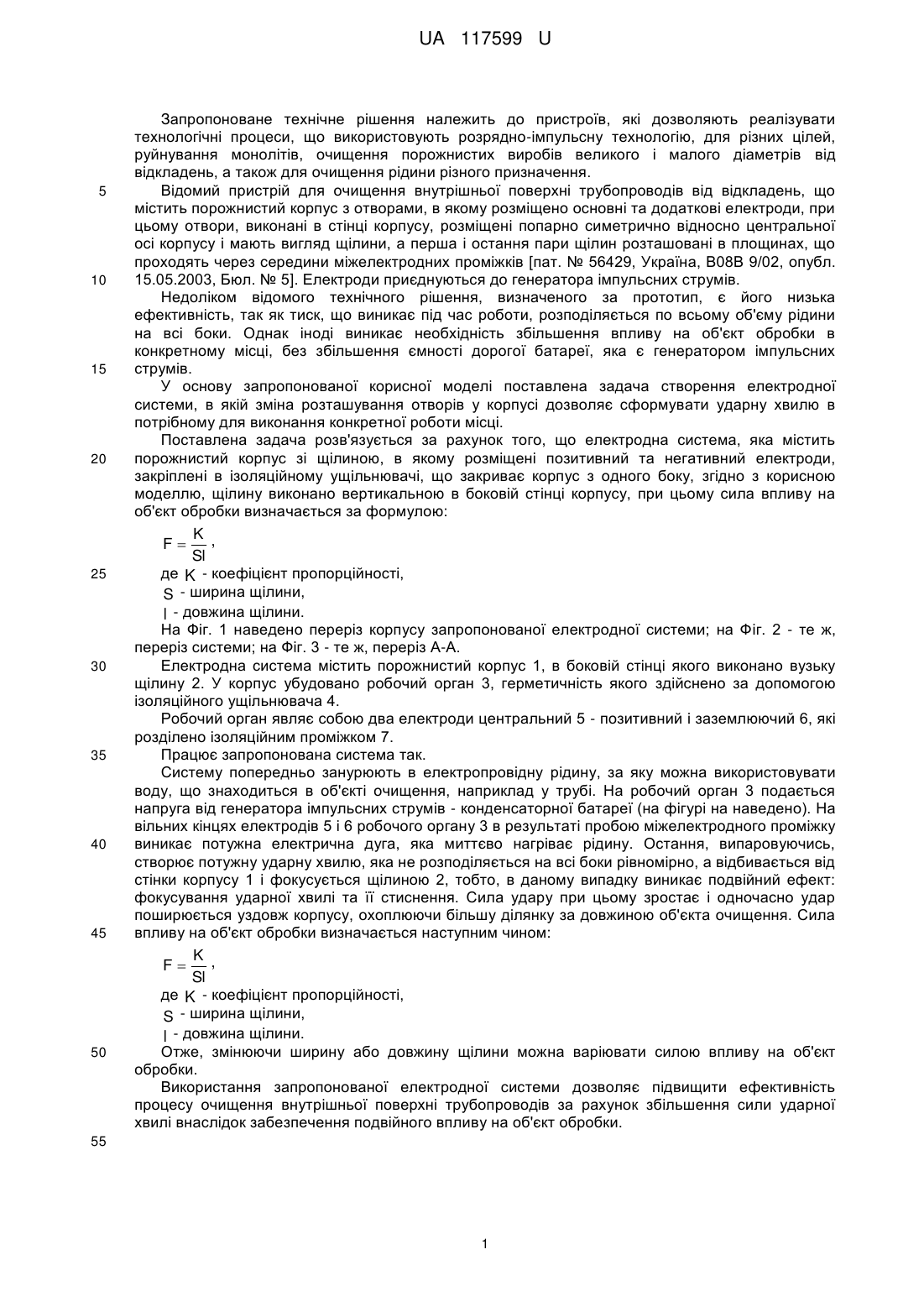

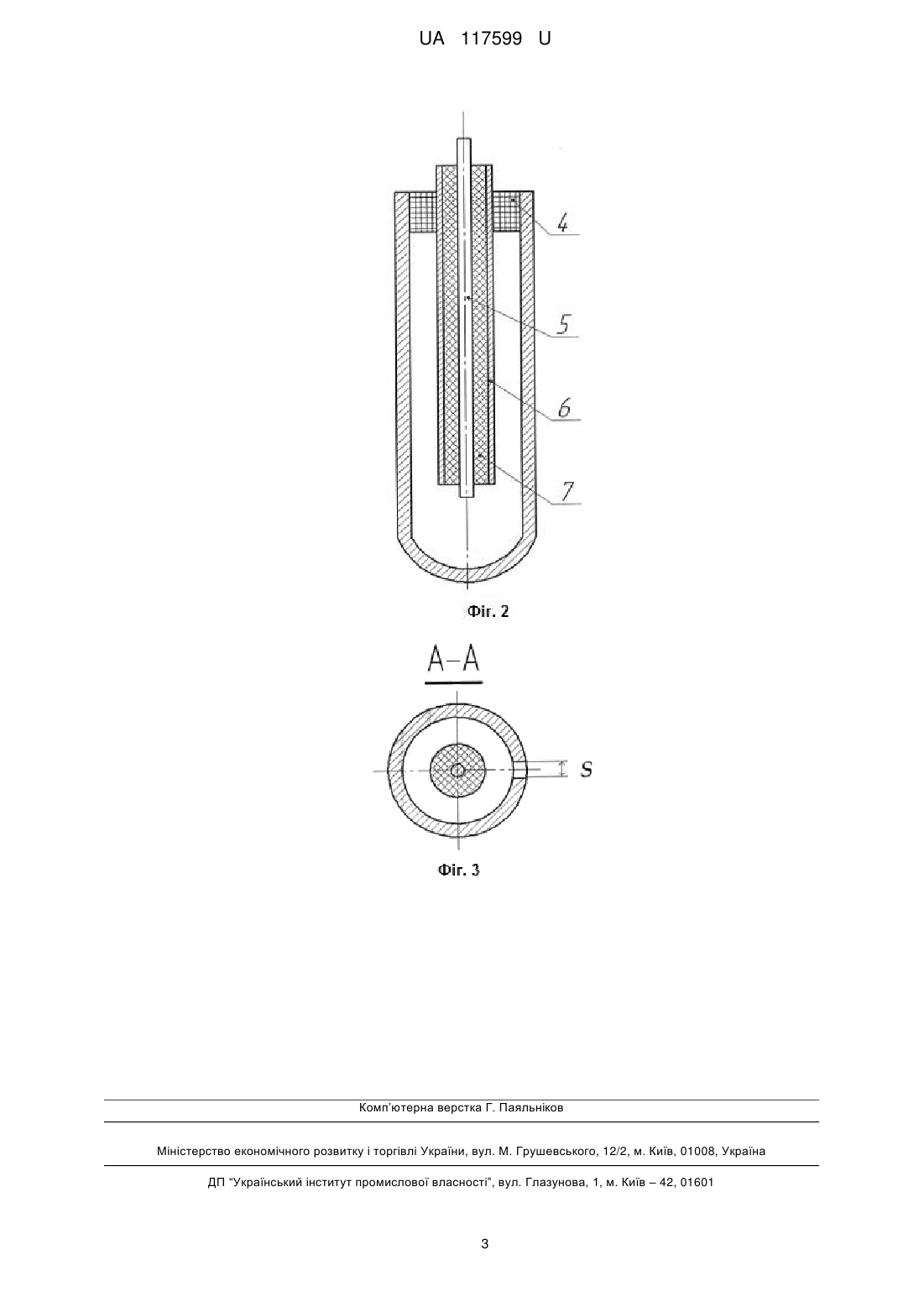

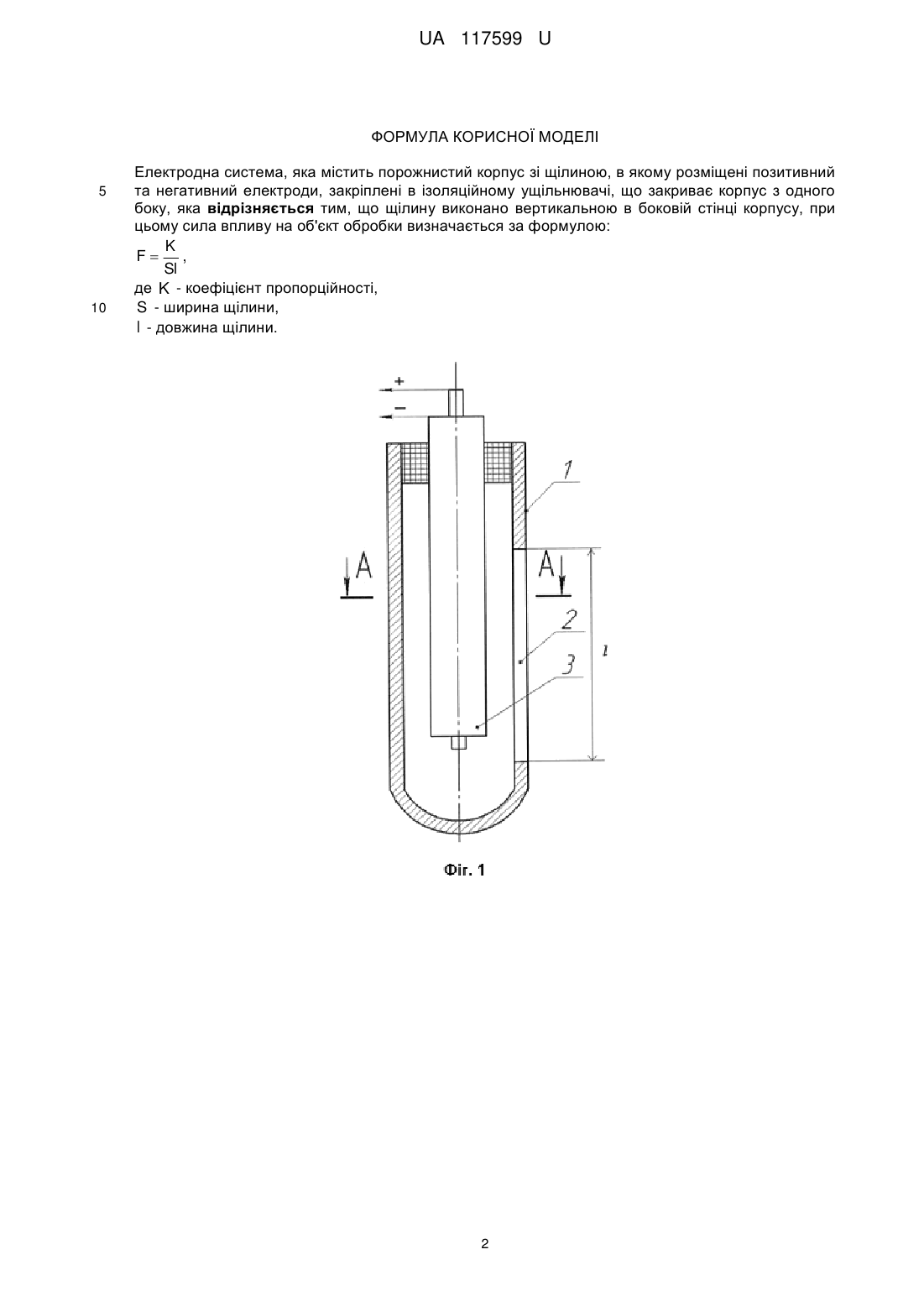

Реферат: UA 117599 U UA 117599 U 5 10 15 20 25 30 35 40 45 50 Запропоноване технічне рішення належить до пристроїв, які дозволяють реалізувати технологічні процеси, що використовують розрядно-імпульсну технологію, для різних цілей, руйнування монолітів, очищення порожнистих виробів великого і малого діаметрів від відкладень, а також для очищення рідини різного призначення. Відомий пристрій для очищення внутрішньої поверхні трубопроводів від відкладень, що містить порожнистий корпус з отворами, в якому розміщено основні та додаткові електроди, при цьому отвори, виконані в стінці корпусу, розміщені попарно симетрично відносно центральної осі корпусу і мають вигляд щілини, а перша і остання пари щілин розташовані в площинах, що проходять через середини міжелектродних проміжків [пат. № 56429, Україна, В08В 9/02, опубл. 15.05.2003, Бюл. № 5]. Електроди приєднуються до генератора імпульсних струмів. Недоліком відомого технічного рішення, визначеного за прототип, є його низька ефективність, так як тиск, що виникає під час роботи, розподіляється по всьому об'єму рідини на всі боки. Однак іноді виникає необхідність збільшення впливу на об'єкт обробки в конкретному місці, без збільшення ємності дорогої батареї, яка є генератором імпульсних струмів. У основу запропонованої корисної моделі поставлена задача створення електродної системи, в якій зміна розташування отворів у корпусі дозволяє сформувати ударну хвилю в потрібному для виконання конкретної роботи місці. Поставлена задача розв'язується за рахунок того, що електродна система, яка містить порожнистий корпус зі щілиною, в якому розміщені позитивний та негативний електроди, закріплені в ізоляційному ущільнювачі, що закриває корпус з одного боку, згідно з корисною моделлю, щілину виконано вертикальною в боковій стінці корпусу, при цьому сила впливу на об'єкт обробки визначається за формулою: K , F Sl де K - коефіцієнт пропорційності, S - ширина щілини, l - довжина щілини. На Фіг. 1 наведено переріз корпусу запропонованої електродної системи; на Фіг. 2 - те ж, переріз системи; на Фіг. 3 - те ж, переріз А-А. Електродна система містить порожнистий корпус 1, в боковій стінці якого виконано вузьку щілину 2. У корпус убудовано робочий орган 3, герметичність якого здійснено за допомогою ізоляційного ущільнювача 4. Робочий орган являє собою два електроди центральний 5 - позитивний і заземлюючий 6, які розділено ізоляційним проміжком 7. Працює запропонована система так. Систему попередньо занурюють в електропровідну рідину, за яку можна використовувати воду, що знаходиться в об'єкті очищення, наприклад у трубі. На робочий орган 3 подається напруга від генератора імпульсних струмів - конденсаторної батареї (на фігурі на наведено). На вільних кінцях електродів 5 і 6 робочого органу 3 в результаті пробою міжелектродного проміжку виникає потужна електрична дуга, яка миттєво нагріває рідину. Остання, випаровуючись, створює потужну ударну хвилю, яка не розподіляється на всі боки рівномірно, а відбивається від стінки корпусу 1 і фокусується щілиною 2, тобто, в даному випадку виникає подвійний ефект: фокусування ударної хвилі та її стиснення. Сила удару при цьому зростає і одночасно удар поширюється уздовж корпусу, охоплюючи більшу ділянку за довжиною об'єкта очищення. Сила впливу на об'єкт обробки визначається наступним чином: K , F Sl де K - коефіцієнт пропорційності, S - ширина щілини, l - довжина щілини. Отже, змінюючи ширину або довжину щілини можна варіювати силою впливу на об'єкт обробки. Використання запропонованої електродної системи дозволяє підвищити ефективність процесу очищення внутрішньої поверхні трубопроводів за рахунок збільшення сили ударної хвилі внаслідок забезпечення подвійного впливу на об'єкт обробки. 55 1 UA 117599 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Електродна система, яка містить порожнистий корпус зі щілиною, в якому розміщені позитивний та негативний електроди, закріплені в ізоляційному ущільнювачі, що закриває корпус з одного боку, яка відрізняється тим, що щілину виконано вертикальною в боковій стінці корпусу, при цьому сила впливу на об'єкт обробки визначається за формулою: K , F Sl де K - коефіцієнт пропорційності, S - ширина щілини, l - довжина щілини. 2 UA 117599 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
