Мобільний апарат для нанесення полімерних плівок

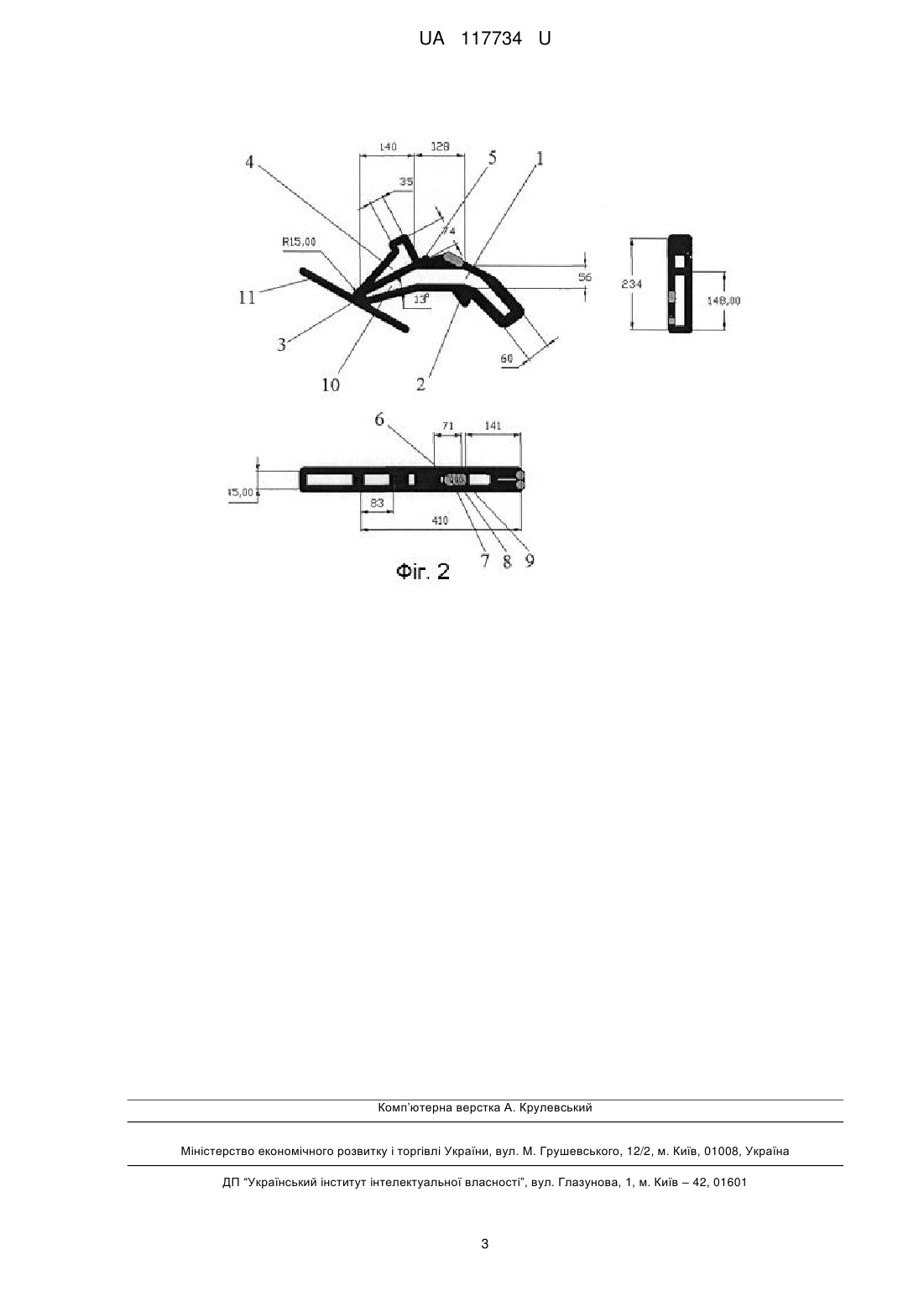

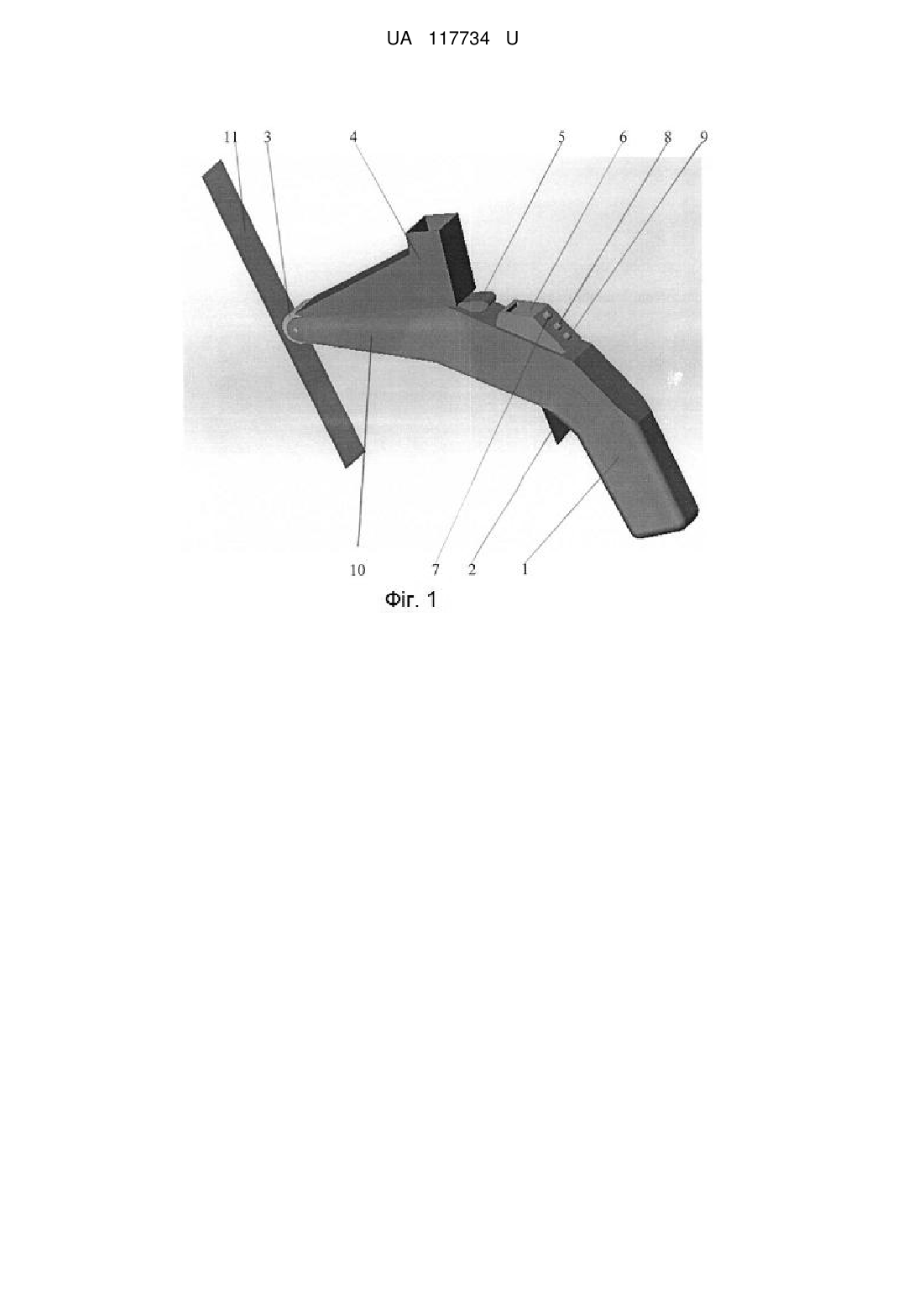

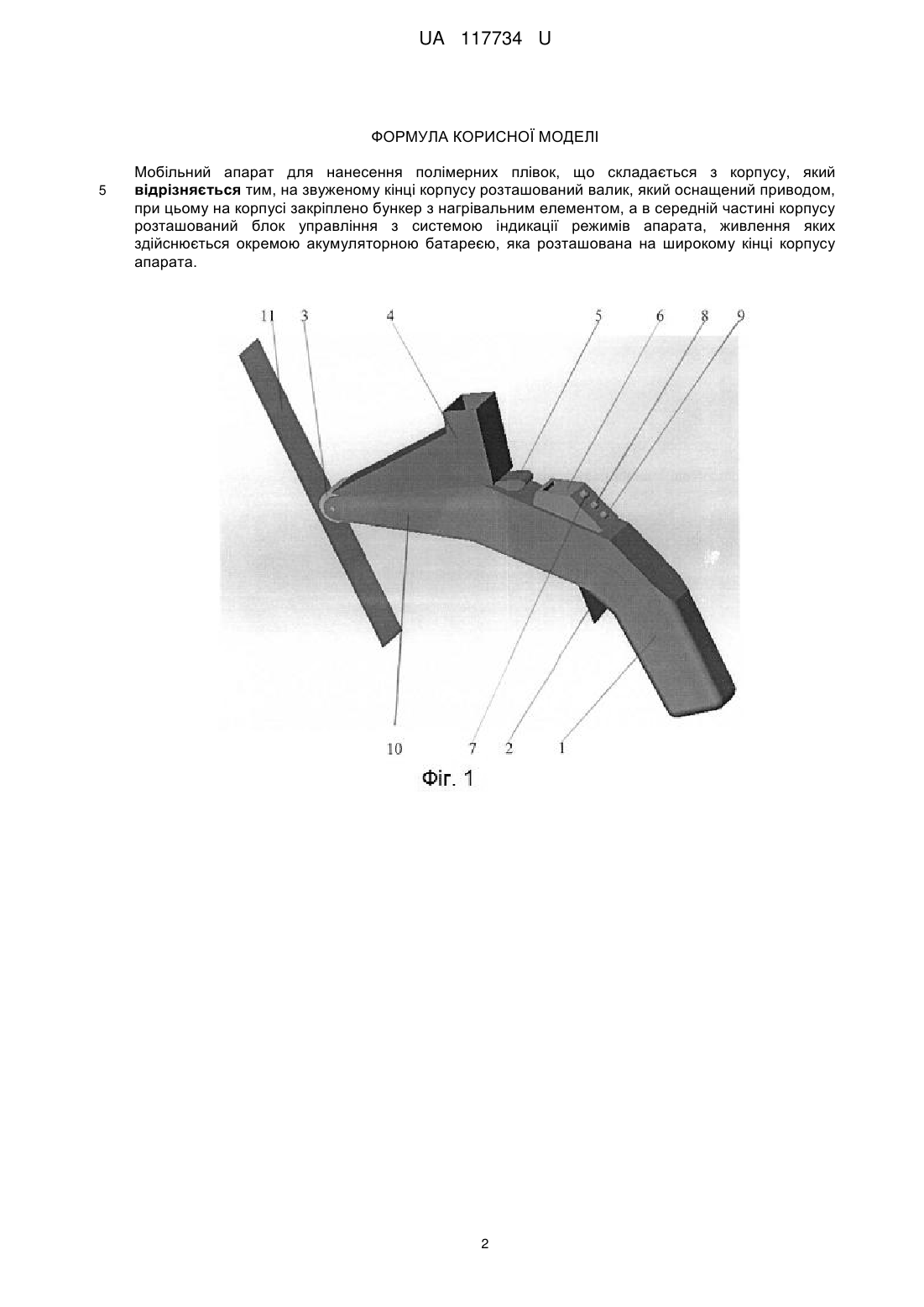

Реферат: Мобільний апарат для нанесення полімерних плівок складається з корпусу. На звуженому кінці корпусу розташований валик, який оснащений приводом. На корпусі закріплено бункер з нагрівальним елементом. В середній частині корпусу розташований блок управління з системою індикації режимів апарата, живлення яких здійснюється окремою акумуляторною батареєю, яка розташована на широкому кінці корпусу апарата. UA 117734 U (12) UA 117734 U UA 117734 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання легкої та текстильної промисловості, а саме до апаратів для нанесення полімерного шару на текстильну або шкіряну основу. Відомим аналогом є пристрій для нанесення клею, що оснащений двома валками, механізмом їх приводу, бункером для клею, які встановлені на корпусі [1]. Даний пристрій дозволяє наносити клейовий шар на текстильні рулони, але є громіздким. Відомим аналогом є установка для нанесення покриттів з дисперсних полімерних матеріалів [2]. Установка містить порошковий живильник, дві пари виконаних у формі пістолета. Розпилювач, панель з пневмообладнанням, виконані з чотирма незалежними системами пневморозподілення і блок включення. Живильник має два вбудованих в нього бункера з чотирма ежекторами і двома мішалками-розпушувачами. Трибостатичні розпилювачі першої пари містять корпус - порожній циліндр, змонтований в ньому електризатор для трибостатичної зарядки порошку, швидкозмінне сопло і потиличник з каналом для порошково-повітряної суміші, виконаний з внутрішньою порожниною в формі усіченого конуса, в якій розташована початкова частина електризатора, виконаного у формі двох циліндрів, з яких циліндр меншого діаметра посаджений з натягом всередину більшого полого циліндра, посадженого з натягом всередину корпусу. Конструкція є невеликою, але складається з складних, за конструкцією, деталей, що ускладнює обслуговування. Найближчим аналогом до корисної моделі є установка для нанесення полімерних матеріалів [3] яка має форму пістолета та призначений для нанесення швидко застигаючих полімерів. В основу корисної моделі поставлена задача створити мобільний пристрій, який дасть змогу наносити шари полімерних плівок на поверхню текстильних та шкіряних деталей з метою їх захисту. Поставлена задача вирішується тим, що у мобільному апараті для нанесення полімерних плівок, який складається з корпусу, згідно з корисною моделлю, на звуженому кінці корпусу, розташований валик, який оснащений приводом, при цьому на корпусі закріплено бункер з нагрівальним елементом, а в середній частині корпусу розташований блок управління з системою індикації режимів апарата, живлення яких здійснюється окремою акумуляторною батареєю, яка розташована на широкому кінці корпусу апарату. Мобільний апарат складається з (фіг. 1) корпусу 1, що оснащений акумуляторною батареєю, кнопкою керування 2, та горизонтально розташованим металевим валиком 3. На корпусі закріплено бункер 4, а якому знаходиться полімерний матеріал, а також між бункером 4 і корпусом є нагрівальний елемент 5. Блок управління 6 контролює температуру нагріву з кнопками 7, 8, 9 та приводом ролика 10. Мобільний апарат працює таким чином (фіг. 2). Після зарядки акумуляторної батареї, що розташована в корпусі 1, в бункер 4 завантажують зверху полімерний матеріал у вигляді гранул. При включенні кнопки 2 відбувається нагрівання бункера 4 за допомогою нагрівального елемента 5, що розташований під ним. Також цей нагрівальний елемент 5 нагріває валик 3, що знаходиться на торці корпусу 1. Як тільки необхідна температура буде досягнута то на блоку 6 загориться верхня лапочка 7. При цьому полімер розплавився і розтікся по поверхні ролика 3. При натисканні на кнопку 2 вмикається привід ролика 10 і він починає обертатися повільно в напрямку до низу апарату. Розплав полімеру, що розташований на валику передається поверхні 11. Апарат при цьому рухається догори зі швидкістю ролика. Таким чином наноситься невеликий шар полімеру, рівномірність нанесення якого забезпечується механічною подачею ролика вздовж підкладки відповідно до його швидкості обертання. Такий мобільний пристрій для нанесення полімерних плівок дасть змогу виконувати швидкі ремонтні роботи як одежі так і великих конструкцій з текстильних матеріалів, деталей зі шкіри, створення захисних ділянок на одежі тощо. Джерело інформації: 1. Устройство для нанесения полимерных порошков// А.Ф. Комаров, Ю.А. Константиновский, А.I. Плужников В.Л. Орлов, Г.Х. Умеркин, М.А. Салимов, Я.А. Ковылянский, С.І. Быков, Л.М. Рыбалкин, А.Г. Ерошкин, А.А. Лунев / Патент № 1479124 Опубликовано: 15.05.1989, Бюл. № 18. 2. Установка для трибостатического напыления порошковых полимерных покрытий. Дмитриев А.С. Барыленко Ю.М. Мезенцев Б.Л. Патент № 2186631, Інтернет ресурс: http://www.findpatent.ru/patent/218/2186631.html 3. Пистолет для распыления быстрополимеризующихся двухкомпонентных материалов. // Е.Б. Алексеев, А.И. Кликов, И.С. Войцеховський, АЛ. Савельев, А.А, Баландін, Т.П. Шухіна. /Патент № 1479122. Опубликовано 15.05.1989, Бюл. № 18. 1 UA 117734 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Мобільний апарат для нанесення полімерних плівок, що складається з корпусу, який відрізняється тим, на звуженому кінці корпусу розташований валик, який оснащений приводом, при цьому на корпусі закріплено бункер з нагрівальним елементом, а в середній частині корпусу розташований блок управління з системою індикації режимів апарата, живлення яких здійснюється окремою акумуляторною батареєю, яка розташована на широкому кінці корпусу апарата. 2 UA 117734 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
