Пристрій для термічного зварювання полімерних плівок

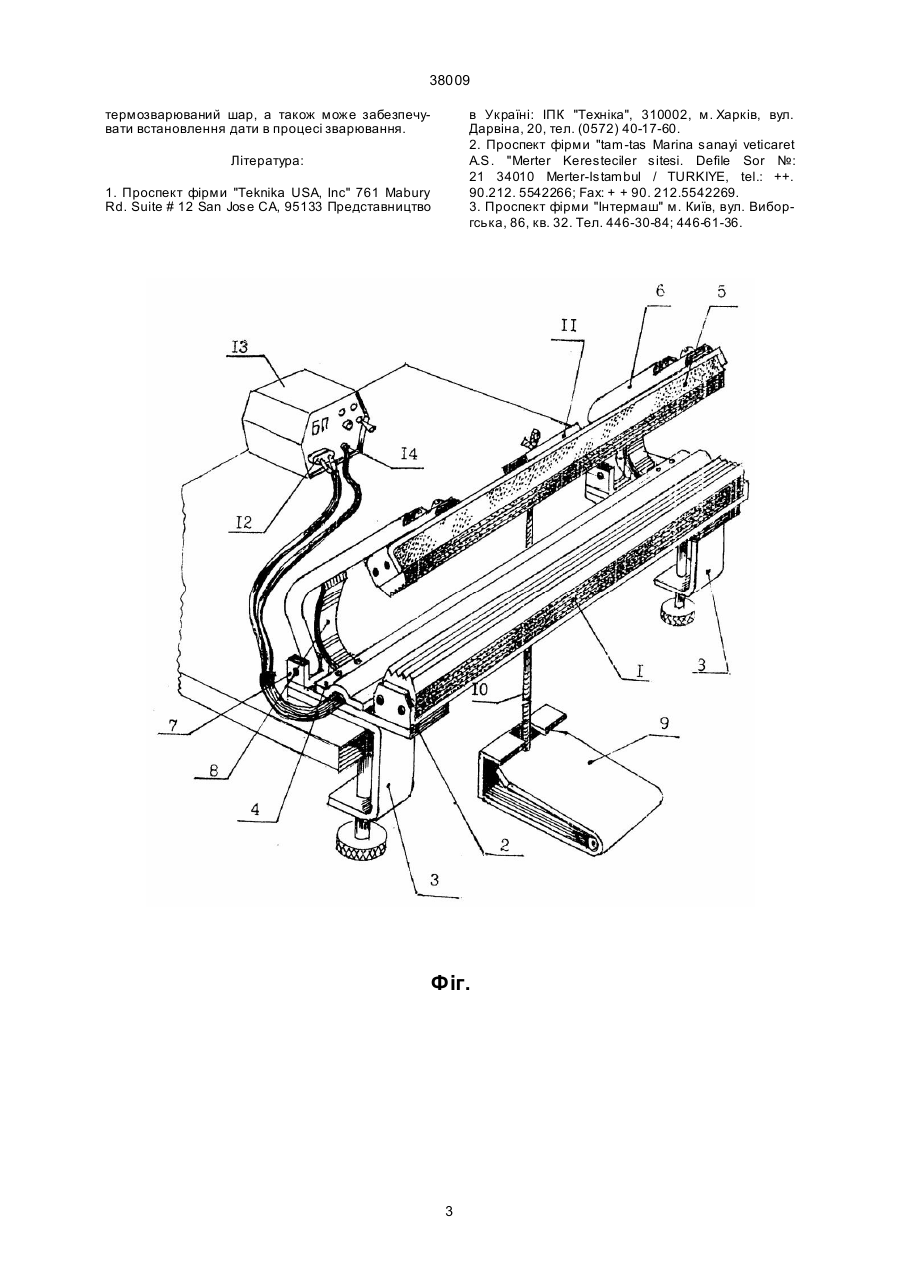

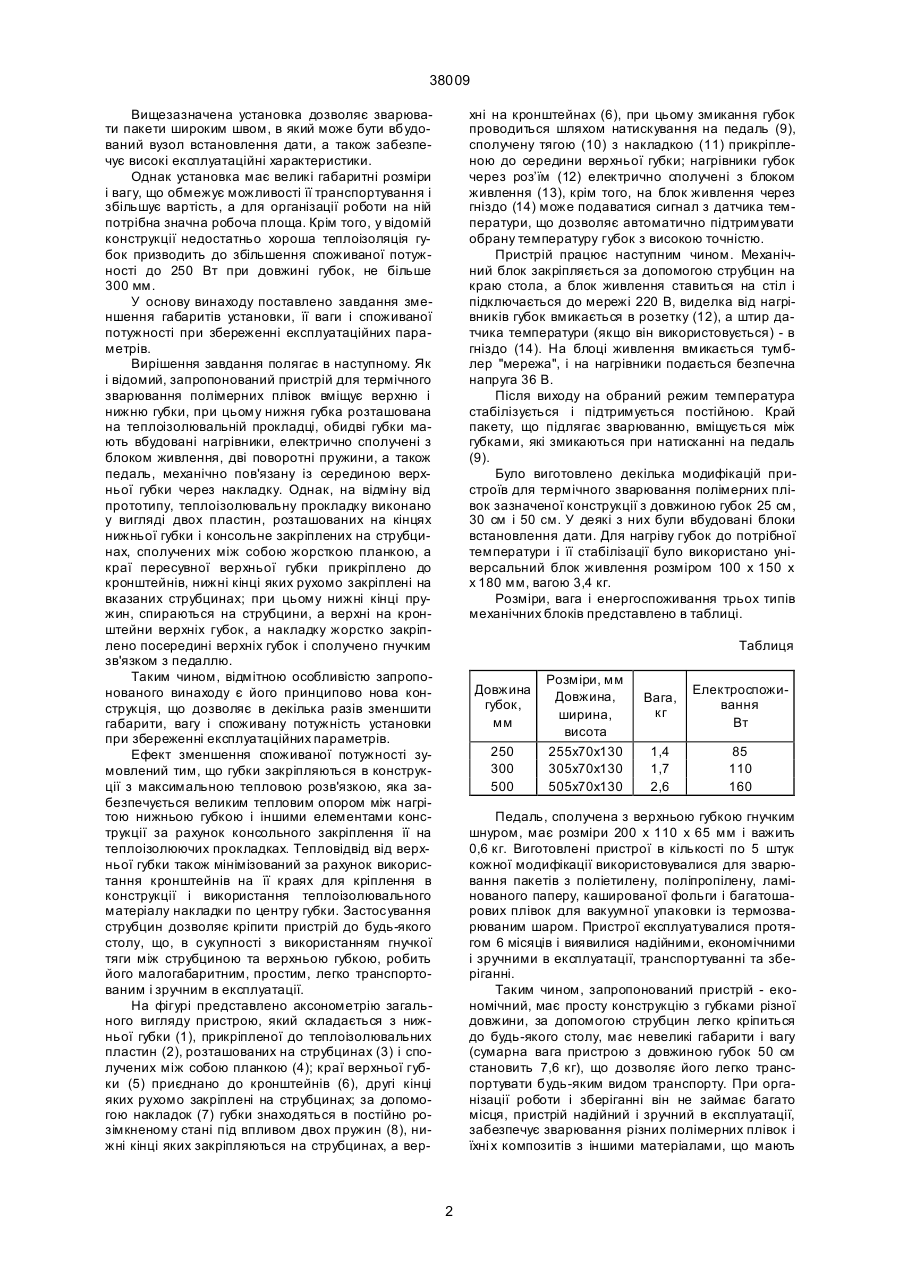

Пристрій для термічного зварювання полімерних плівок, що вміщує верхню губк у і нижню губку, при цьому нижня губка розташована на теплоізолювальній прокладці, обидві губки мають вбудовані нагрівники, електрично сполучені з блоком 38009 Вищезазначена установка дозволяє зварювати пакети широким швом, в який може бути вбудований вузол встановлення дати, а також забезпечує високі експлуатаційні характеристики. Однак установка має великі габаритні розміри і вагу, що обмежує можливості її транспортування і збільшує вартість, а для організації роботи на ній потрібна значна робоча площа. Крім того, у відомій конструкції недостатньо хороша теплоізоляція губок призводить до збільшення споживаної потужності до 250 Вт при довжині губок, не більше 300 мм. У основу винаходу поставлено завдання зменшення габаритів установки, її ваги і споживаної потужності при збереженні експлуатаційних параметрів. Вирішення завдання полягає в наступному. Як і відомий, запропонований пристрій для термічного зварювання полімерних плівок вміщує верхню і нижню губки, при цьому нижня губка розташована на теплоізолювальній прокладці, обидві губки мають вбудовані нагрівники, електрично сполучені з блоком живлення, дві поворотні пружини, а також педаль, механічно пов'язану із серединою верхньої губки через накладку. Однак, на відміну від прототипу, теплоізолювальну прокладку виконано у вигляді двох пластин, розташованих на кінцях нижньої губки і консольне закріплених на струбцинах, сполучених між собою жорсткою планкою, а краї пересувної верхньої губки прикріплено до кронштейнів, нижні кінці яких рухомо закріплені на вказаних струбцинах; при цьому нижні кінці пружин, спираються на струбцини, а верхні на кронштейни верхніх губок, а накладку жорстко закріплено посередині верхніх губок і сполучено гнучким зв'язком з педаллю. Таким чином, відмітною особливістю запропонованого винаходу є його принципово нова конструкція, що дозволяє в декілька разів зменшити габарити, вагу і споживану потужність установки при збереженні експлуатаційних параметрів. Ефект зменшення споживаної потужності зумовлений тим, що губки закріпляються в конструкції з максимальною тепловою розв'язкою, яка забезпечується великим тепловим опором між нагрітою нижньою губкою і іншими елементами конструкції за рахунок консольного закріплення її на теплоізолюючих прокладках. Тепловідвід від верхньої губки також мінімізований за рахунок використання кронштейнів на її краях для кріплення в конструкції і використання теплоізолювального матеріалу накладки по центру губки. Застосування струбцин дозволяє кріпити пристрій до будь-якого столу, що, в сукупності з використанням гнучкої тяги між струбциною та верхньою губкою, робить його малогабаритним, простим, легко транспортованим і зручним в експлуатації. На фігурі представлено аксонометрію загального вигляду пристрою, який складається з нижньої губки (1), прикріпленої до теплоізолювальних пластин (2), розташованих на струбцинах (3) і сполучених між собою планкою (4); краї верхньої губки (5) приєднано до кронштейнів (6), другі кінці яких рухомо закріплені на струбцинах; за допомогою накладок (7) губки знаходяться в постійно розімкненому стані під впливом двох пружин (8), нижні кінці яких закріпляються на струбцинах, а вер хні на кронштейнах (6), при цьому змикання губок проводиться шляхом натискування на педаль (9), сполучену тягою (10) з накладкою (11) прикріпленою до середини верхньої губки; нагрівники губок через роз’їм (12) електрично сполучені з блоком живлення (13), крім того, на блок живлення через гніздо (14) може подаватися сигнал з датчика температури, що дозволяє автоматично підтримувати обрану температуру губок з високою точністю. Пристрій працює наступним чином. Механічний блок закріпляється за допомогою струбцин на краю стола, а блок живлення ставиться на стіл і підключається до мережі 220 В, виделка від нагрівників губок вмикається в розетку (12), а штир датчика температури (якщо він використовується) - в гніздо (14). На блоці живлення вмикається тумблер "мережа", і на нагрівники подається безпечна напруга 36 В. Після виходу на обраний режим температура стабілізується і підтримується постійною. Край пакету, що підлягає зварюванню, вміщується між губками, які змикаються при натисканні на педаль (9). Було виготовлено декілька модифікацій пристроїв для термічного зварювання полімерних плівок зазначеної конструкції з довжиною губок 25 см, 30 см і 50 см. У деякі з них були вбудовані блоки встановлення дати. Для нагріву губок до потрібної температури і її стабілізації було використано універсальний блок живлення розміром 100 х 150 х х 180 мм, вагою 3,4 кг. Розміри, вага і енергоспоживання трьох типів механічних блоків представлено в таблиці. Таблиця Довжина губок, мм 250 300 500 Розміри, мм Довжина, ширина, висота 255х70х130 305х70х130 505х70х130 Вага, кг Електроспоживання Вт 1,4 1,7 2,6 85 110 160 Педаль, сполучена з верхньою губкою гнучким шнуром, має розміри 200 х 110 х 65 мм і важить 0,6 кг. Виготовлені пристрої в кількості по 5 штук кожної модифікації використовувалися для зварювання пакетів з поліетилену, поліпропілену, ламінованого паперу, кашированої фольги і багатошарових плівок для вакуумної упаковки із термозварюваним шаром. Пристрої експлуатувалися протягом 6 місяців і виявилися надійними, економічними і зручними в експлуатації, транспортуванні та зберіганні. Таким чином, запропонований пристрій - економічний, має просту конструкцію з губками різної довжини, за допомогою струбцин легко кріпиться до будь-якого столу, має невеликі габарити і вагу (сумарна вага пристрою з довжиною губок 50 см становить 7,6 кг), що дозволяє його легко транспортувати будь-яким видом транспорту. При організації роботи і зберіганні він не займає багато місця, пристрій надійний і зручний в експлуатації, забезпечує зварювання різних полімерних плівок і їхні х композитів з іншими матеріалами, що мають 2 38009 термозварюваний шар, а також може забезпечувати встановлення дати в процесі зварювання. в Україні: IПК "Техніка", 310002, м. Харків, вул. Дарвіна, 20, тел. (0572) 40-17-60. 2. Проспект фірми "tam-tas Marina sanayi veticaret A.S. "Merter Keresteciler sitesi. Defile Sor №: 21 34010 Merter-Istambul / TURKIYE, tel.: ++. 90.212. 5542266; Fax: + + 90. 212.5542269. 3. Проспект фірми "Інтермаш" м. Київ, вул. Виборгська, 86, кв. 32. Тел. 446-30-84; 446-61-36. Література: 1. Проспект фірми "Teknika USA, Inc" 761 Mabury Rd. Suite # 12 San Jose CA, 95133 Представництво Фіг. 3 38009 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
