Мобільний телефон з автономними джерелами енергії

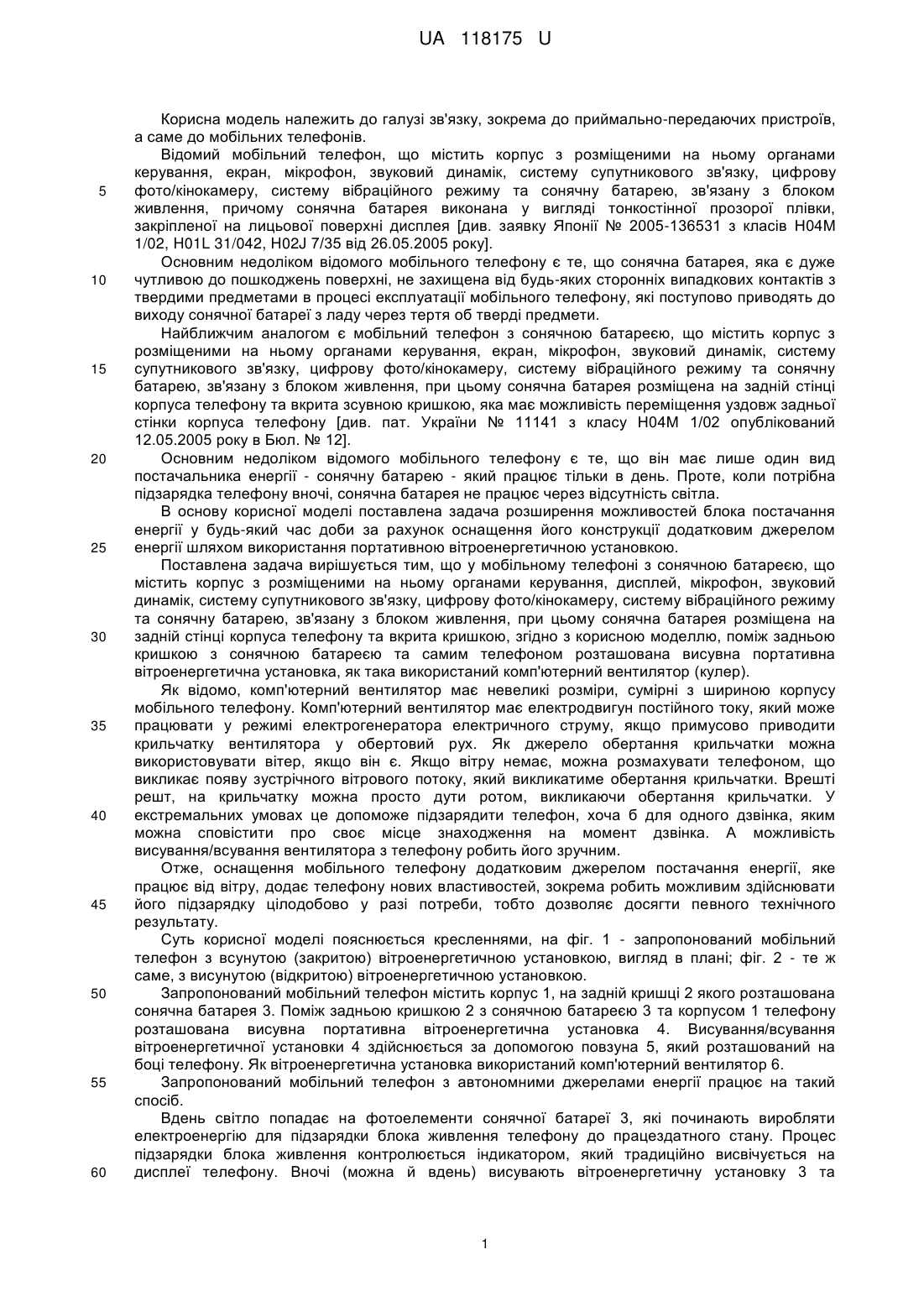

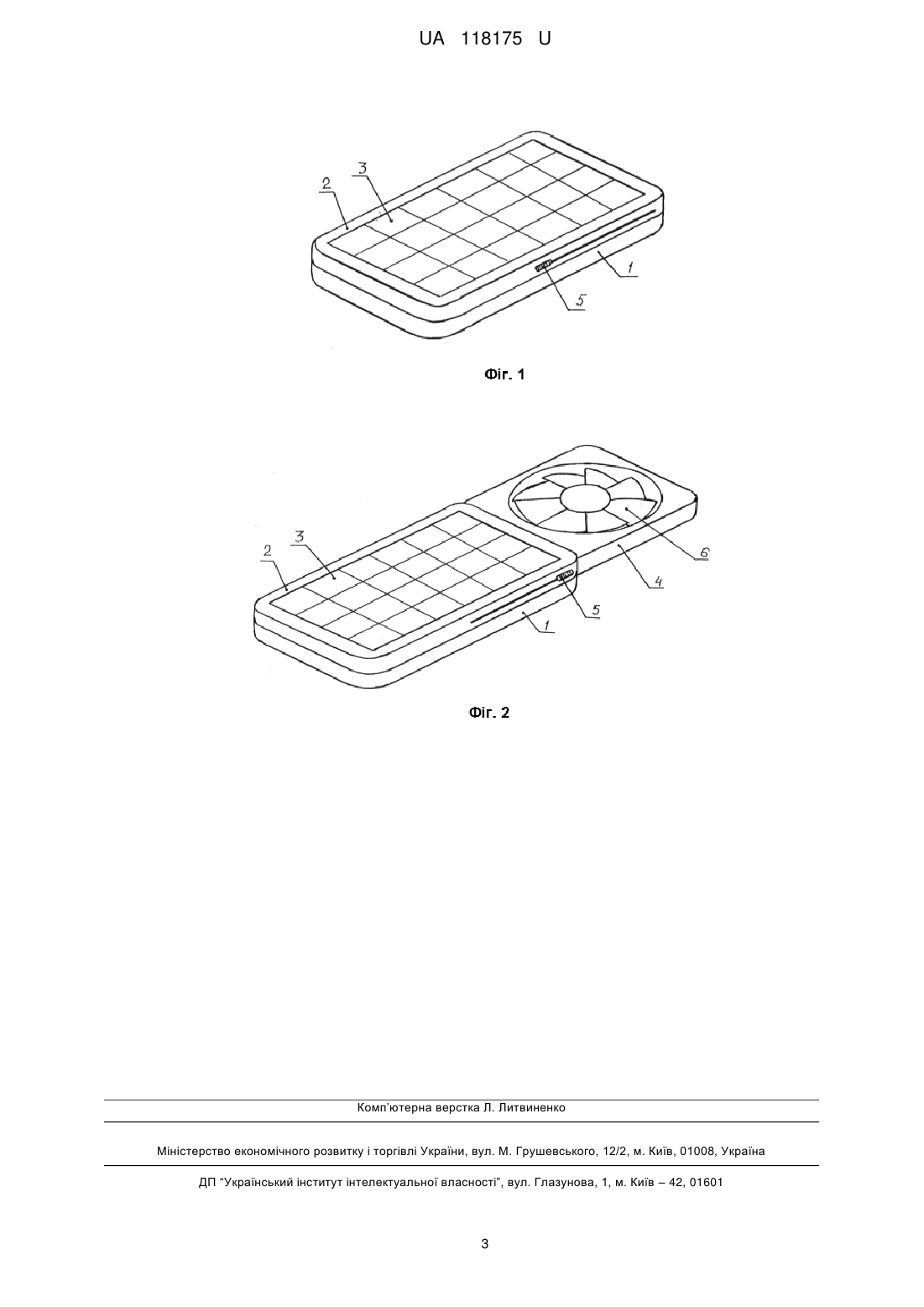

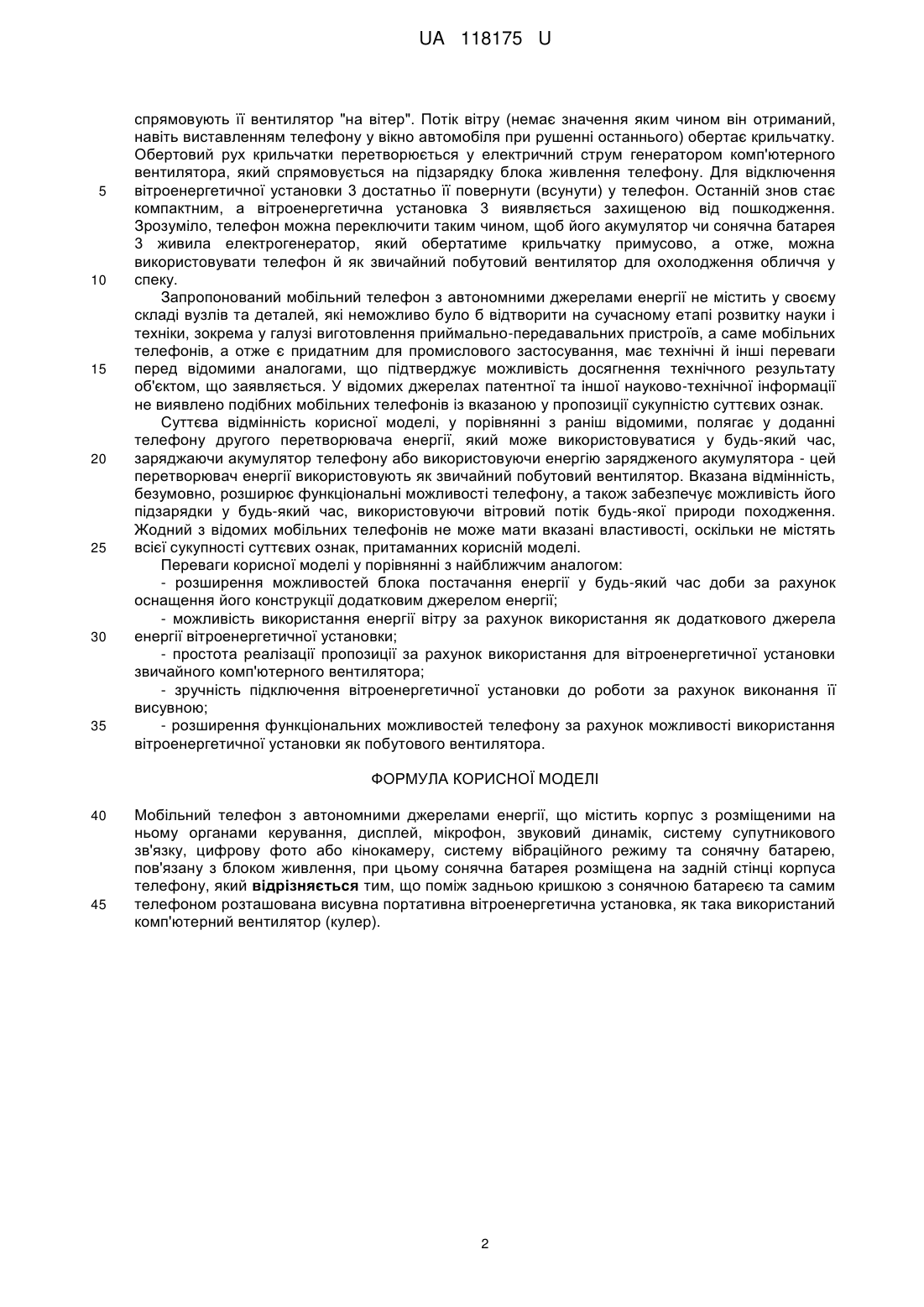

Реферат: Мобільний телефон з автономними джерелами енергії містить корпус з розміщеними на ньому органами керування, дисплей, мікрофон, звуковий динамік, систему супутникового зв'язку, цифрову фото або кінокамеру, систему вібраційного режиму та сонячну батарею, пов'язану з блоком живлення, при цьому сонячна батарея розміщена на задній стінці корпуса телефону. Поміж задньою кришкою з сонячною батареєю та самим телефоном розташована висувна портативна вітроенергетична установка, як така використаний комп'ютерний вентилятор (кулер). UA 118175 U (54) МОБІЛЬНИЙ ТЕЛЕФОН З АВТОНОМНИМИ ДЖЕРЕЛАМИ ЕНЕРГІЇ UA 118175 U UA 118175 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі зв'язку, зокрема до приймально-передаючих пристроїв, а саме до мобільних телефонів. Відомий мобільний телефон, що містить корпус з розміщеними на ньому органами керування, екран, мікрофон, звуковий динамік, систему супутникового зв'язку, цифрову фото/кінокамеру, систему вібраційного режиму та сонячну батарею, зв'язану з блоком живлення, причому сонячна батарея виконана у вигляді тонкостінної прозорої плівки, закріпленої на лицьової поверхні дисплея [див. заявку Японії № 2005-136531 з класів Н04М 1/02, H01L 31/042, H02J 7/35 від 26.05.2005 року]. Основним недоліком відомого мобільного телефону є те, що сонячна батарея, яка є дуже чутливою до пошкоджень поверхні, не захищена від будь-яких сторонніх випадкових контактів з твердими предметами в процесі експлуатації мобільного телефону, які поступово приводять до виходу сонячної батареї з ладу через тертя об тверді предмети. Найближчим аналогом є мобільний телефон з сонячною батареєю, що містить корпус з розміщеними на ньому органами керування, екран, мікрофон, звуковий динамік, систему супутникового зв'язку, цифрову фото/кінокамеру, систему вібраційного режиму та сонячну батарею, зв'язану з блоком живлення, при цьому сонячна батарея розміщена на задній стінці корпуса телефону та вкрита зсувною кришкою, яка має можливість переміщення уздовж задньої стінки корпуса телефону [див. пат. України № 11141 з класу Н04М 1/02 опублікований 12.05.2005 року в Бюл. № 12]. Основним недоліком відомого мобільного телефону є те, що він має лише один вид постачальника енергії - сонячну батарею - який працює тільки в день. Проте, коли потрібна підзарядка телефону вночі, сонячна батарея не працює через відсутність світла. В основу корисної моделі поставлена задача розширення можливостей блока постачання енергії у будь-який час доби за рахунок оснащення його конструкції додатковим джерелом енергії шляхом використання портативною вітроенергетичною установкою. Поставлена задача вирішується тим, що у мобільному телефоні з сонячною батареєю, що містить корпус з розміщеними на ньому органами керування, дисплей, мікрофон, звуковий динамік, систему супутникового зв'язку, цифрову фото/кінокамеру, систему вібраційного режиму та сонячну батарею, зв'язану з блоком живлення, при цьому сонячна батарея розміщена на задній стінці корпуса телефону та вкрита кришкою, згідно з корисною моделлю, поміж задньою кришкою з сонячною батареєю та самим телефоном розташована висувна портативна вітроенергетична установка, як така використаний комп'ютерний вентилятор (кулер). Як відомо, комп'ютерний вентилятор має невеликі розміри, сумірні з шириною корпусу мобільного телефону. Комп'ютерний вентилятор має електродвигун постійного току, який може працювати у режимі електрогенератора електричного струму, якщо примусово приводити крильчатку вентилятора у обертовий рух. Як джерело обертання крильчатки можна використовувати вітер, якщо він є. Якщо вітру немає, можна розмахувати телефоном, що викликає появу зустрічного вітрового потоку, який викликатиме обертання крильчатки. Врешті решт, на крильчатку можна просто дути ротом, викликаючи обертання крильчатки. У екстремальних умовах це допоможе підзарядити телефон, хоча б для одного дзвінка, яким можна сповістити про своє місце знаходження на момент дзвінка. А можливість висування/всування вентилятора з телефону робить його зручним. Отже, оснащення мобільного телефону додатковим джерелом постачання енергії, яке працює від вітру, додає телефону нових властивостей, зокрема робить можливим здійснювати його підзарядку цілодобово у разі потреби, тобто дозволяє досягти певного технічного результату. Суть корисної моделі пояснюється кресленнями, на фіг. 1 - запропонований мобільний телефон з всунутою (закритою) вітроенергетичною установкою, вигляд в плані; фіг. 2 - те ж саме, з висунутою (відкритою)вітроенергетичною установкою. Запропонований мобільний телефон містить корпус 1, на задній кришці 2 якого розташована сонячна батарея 3. Поміж задньою кришкою 2 з сонячною батареєю 3 та корпусом 1 телефону розташована висувна портативна вітроенергетична установка 4. Висування/всування вітроенергетичної установки 4 здійснюється за допомогою повзуна 5, який розташований на боці телефону. Як вітроенергетична установка використаний комп'ютерний вентилятор 6. Запропонований мобільний телефон з автономними джерелами енергії працює на такий спосіб. Вдень світло попадає на фотоелементи сонячної батареї 3, які починають виробляти електроенергію для підзарядки блока живлення телефону до працездатного стану. Процес підзарядки блока живлення контролюється індикатором, який традиційно висвічується на дисплеї телефону. Вночі (можна й вдень) висувають вітроенергетичну установку 3 та 1 UA 118175 U 5 10 15 20 25 30 35 спрямовують її вентилятор "на вітер". Потік вітру (немає значення яким чином він отриманий, навіть виставленням телефону у вікно автомобіля при рушенні останнього) обертає крильчатку. Обертовий рух крильчатки перетворюється у електричний струм генератором комп'ютерного вентилятора, який спрямовується на підзарядку блока живлення телефону. Для відключення вітроенергетичної установки 3 достатньо її повернути (всунути) у телефон. Останній знов стає компактним, а вітроенергетична установка 3 виявляється захищеною від пошкодження. Зрозуміло, телефон можна переключити таким чином, щоб його акумулятор чи сонячна батарея 3 живила електрогенератор, який обертатиме крильчатку примусово, а отже, можна використовувати телефон й як звичайний побутовий вентилятор для охолодження обличчя у спеку. Запропонований мобільний телефон з автономними джерелами енергії не містить у своєму складі вузлів та деталей, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі виготовлення приймально-передавальних пристроїв, а саме мобільних телефонів, а отже є придатним для промислового застосування, має технічні й інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено подібних мобільних телефонів із вказаною у пропозиції сукупністю суттєвих ознак. Суттєва відмінність корисної моделі, у порівнянні з раніш відомими, полягає у доданні телефону другого перетворювача енергії, який може використовуватися у будь-який час, заряджаючи акумулятор телефону або використовуючи енергію зарядженого акумулятора - цей перетворювач енергії використовують як звичайний побутовий вентилятор. Вказана відмінність, безумовно, розширює функціональні можливості телефону, а також забезпечує можливість його підзарядки у будь-який час, використовуючи вітровий потік будь-якої природи походження. Жодний з відомих мобільних телефонів не може мати вказані властивості, оскільки не містять всієї сукупності суттєвих ознак, притаманних корисній моделі. Переваги корисної моделі у порівнянні з найближчим аналогом: - розширення можливостей блока постачання енергії у будь-який час доби за рахунок оснащення його конструкції додатковим джерелом енергії; - можливість використання енергії вітру за рахунок використання як додаткового джерела енергії вітроенергетичної установки; - простота реалізації пропозиції за рахунок використання для вітроенергетичної установки звичайного комп'ютерного вентилятора; - зручність підключення вітроенергетичної установки до роботи за рахунок виконання її висувною; - розширення функціональних можливостей телефону за рахунок можливості використання вітроенергетичної установки як побутового вентилятора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Мобільний телефон з автономними джерелами енергії, що містить корпус з розміщеними на ньому органами керування, дисплей, мікрофон, звуковий динамік, систему супутникового зв'язку, цифрову фото або кінокамеру, систему вібраційного режиму та сонячну батарею, пов'язану з блоком живлення, при цьому сонячна батарея розміщена на задній стінці корпуса телефону, який відрізняється тим, що поміж задньою кришкою з сонячною батареєю та самим телефоном розташована висувна портативна вітроенергетична установка, як така використаний комп'ютерний вентилятор (кулер). 2 UA 118175 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
