Культиватор ручний

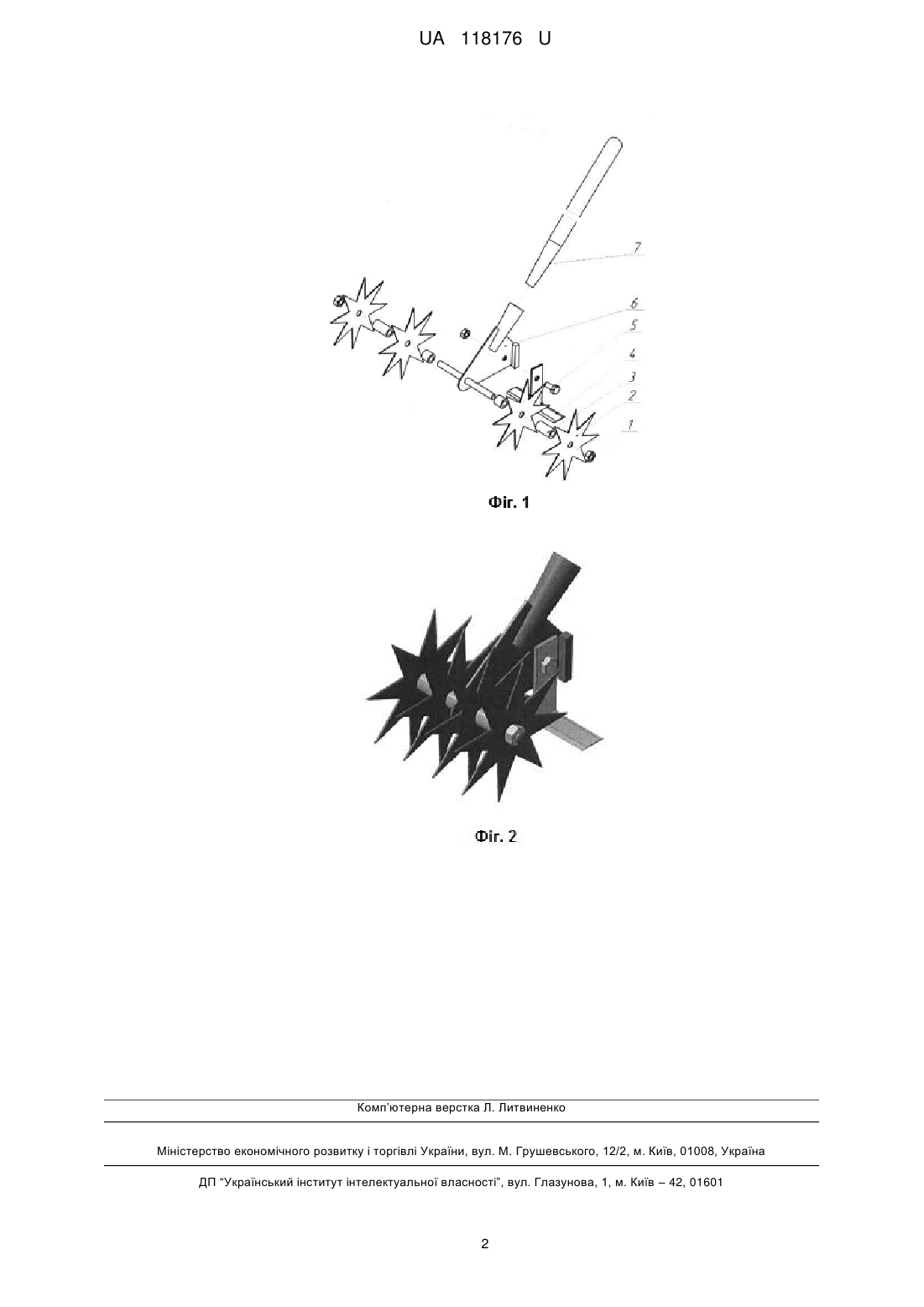

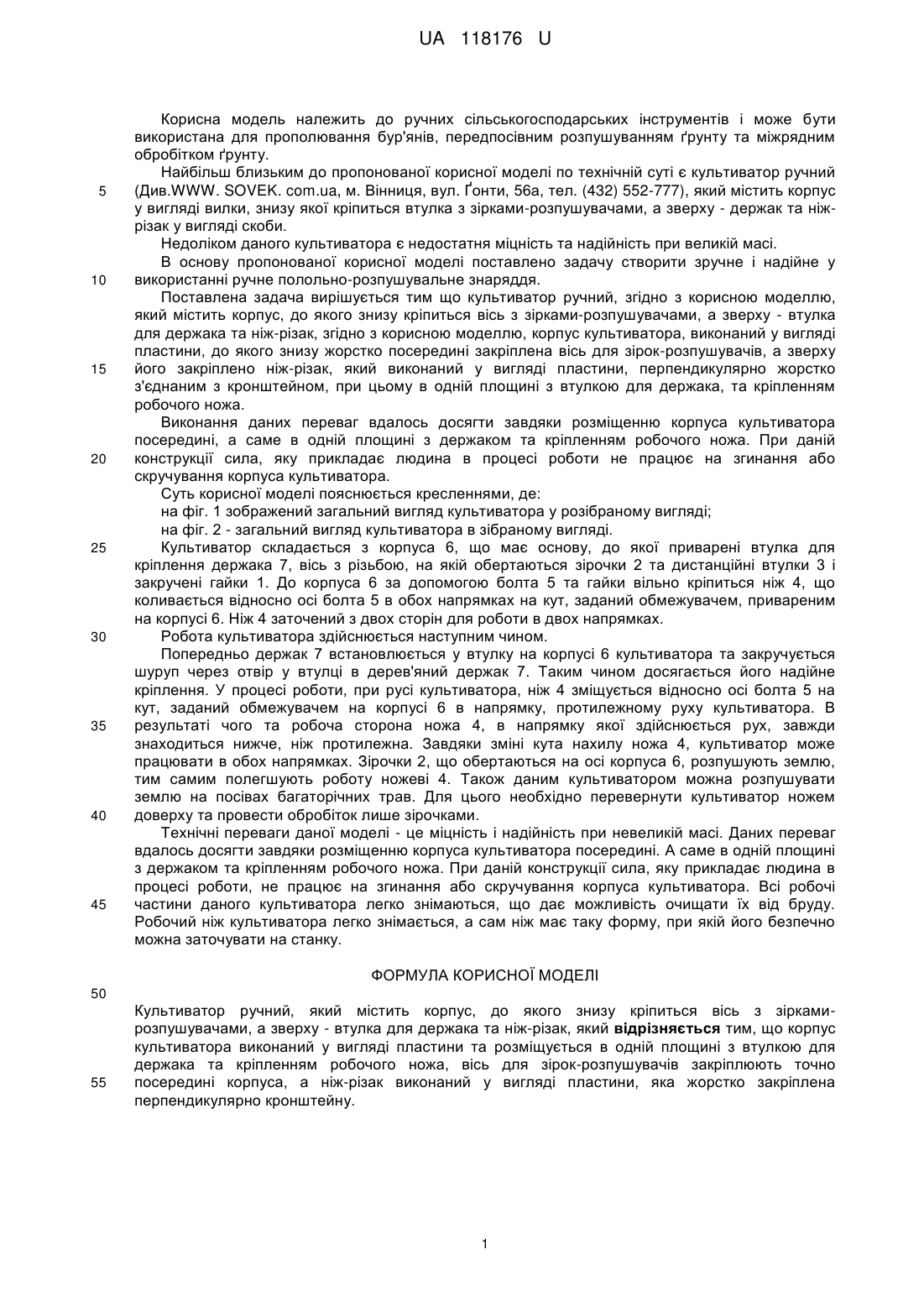

Реферат: Культиватор ручний містить корпус, до якого знизу кріпиться вісь з зірками-розпушувачами, а зверху - втулка для держака та ніж-різак. Корпус культиватора, виконаний у вигляді пластини та розміщується в одній площині з втулкою для держака та кріпленням робочого ножа. Вісь для зірок-розпушувачів закріплюють точно посередині корпуса. Ніж-різак виконаний у вигляді пластини, яка жорстко закріплена перпендикулярно кронштейну. UA 118176 U (54) КУЛЬТИВАТОР РУЧНИЙ UA 118176 U UA 118176 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до ручних сільськогосподарських інструментів і може бути використана для прополювання бур'янів, передпосівним розпушуванням ґрунту та міжрядним обробітком ґрунту. Найбільш близьким до пропонованої корисної моделі по технічній суті є культиватор ручний (Див.WWW. SOVEK. com.ua, м. Вінниця, вул. Ґонти, 56а, тел. (432) 552-777), який містить корпус у вигляді вилки, знизу якої кріпиться втулка з зірками-розпушувачами, а зверху - держак та ніжрізак у вигляді скоби. Недоліком даного культиватора є недостатня міцність та надійність при великій масі. В основу пропонованої корисної моделі поставлено задачу створити зручне і надійне у використанні ручне полольно-розпушувальне знаряддя. Поставлена задача вирішується тим що культиватор ручний, згідно з корисною моделлю, який містить корпус, до якого знизу кріпиться вісь з зірками-розпушувачами, а зверху - втулка для держака та ніж-різак, згідно з корисною моделлю, корпус культиватора, виконаний у вигляді пластини, до якого знизу жорстко посередині закріплена вісь для зірок-розпушувачів, а зверху його закріплено ніж-різак, який виконаний у вигляді пластини, перпендикулярно жорстко з'єднаним з кронштейном, при цьому в одній площині з втулкою для держака, та кріпленням робочого ножа. Виконання даних переваг вдалось досягти завдяки розміщенню корпуса культиватора посередині, а саме в одній площині з держаком та кріпленням робочого ножа. При даній конструкції сила, яку прикладає людина в процесі роботи не працює на згинання або скручування корпуса культиватора. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 зображений загальний вигляд культиватора у розібраному вигляді; на фіг. 2 - загальний вигляд культиватора в зібраному вигляді. Культиватор складається з корпуса 6, що має основу, до якої приварені втулка для кріплення держака 7, вісь з різьбою, на якій обертаються зірочки 2 та дистанційні втулки 3 і закручені гайки 1. До корпуса 6 за допомогою болта 5 та гайки вільно кріпиться ніж 4, що коливається відносно осі болта 5 в обох напрямках на кут, заданий обмежувачем, привареним на корпусі 6. Ніж 4 заточений з двох сторін для роботи в двох напрямках. Робота культиватора здійснюється наступним чином. Попередньо держак 7 встановлюється у втулку на корпусі 6 культиватора та закручується шуруп через отвір у втулці в дерев'яний держак 7. Таким чином досягається його надійне кріплення. У процесі роботи, при русі культиватора, ніж 4 зміщується відносно осі болта 5 на кут, заданий обмежувачем на корпусі 6 в напрямку, протилежному руху культиватора. В результаті чого та робоча сторона ножа 4, в напрямку якої здійснюється рух, завжди знаходиться нижче, ніж протилежна. Завдяки зміні кута нахилу ножа 4, культиватор може працювати в обох напрямках. Зірочки 2, що обертаються на осі корпуса 6, розпушують землю, тим самим полегшують роботу ножеві 4. Також даним культиватором можна розпушувати землю на посівах багаторічних трав. Для цього необхідно перевернути культиватор ножем доверху та провести обробіток лише зірочками. Технічні переваги даної моделі - це міцність і надійність при невеликій масі. Даних переваг вдалось досягти завдяки розміщенню корпуса культиватора посередині. А саме в одній площині з держаком та кріпленням робочого ножа. При даній конструкції сила, яку прикладає людина в процесі роботи, не працює на згинання або скручування корпуса культиватора. Всі робочі частини даного культиватора легко знімаються, що дає можливість очищати їх від бруду. Робочий ніж культиватора легко знімається, а сам ніж має таку форму, при якій його безпечно можна заточувати на станку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Культиватор ручний, який містить корпус, до якого знизу кріпиться вісь з зіркамирозпушувачами, а зверху - втулка для держака та ніж-різак, який відрізняється тим, що корпус культиватора виконаний у вигляді пластини та розміщується в одній площині з втулкою для держака та кріпленням робочого ножа, вісь для зірок-розпушувачів закріплюють точно посередині корпуса, а ніж-різак виконаний у вигляді пластини, яка жорстко закріплена перпендикулярно кронштейну. 1 UA 118176 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
