Спосіб отримання скульптурного селфі

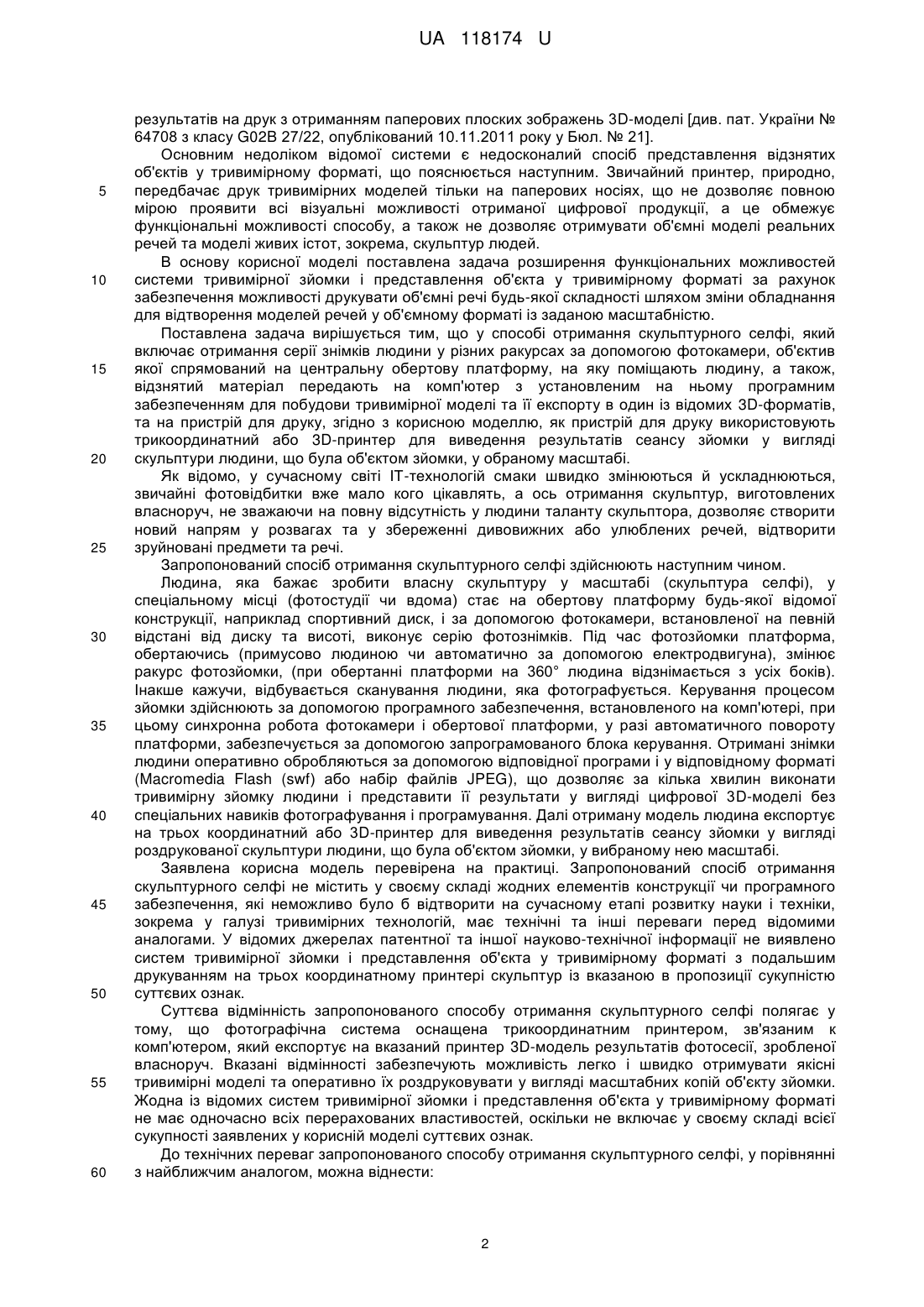

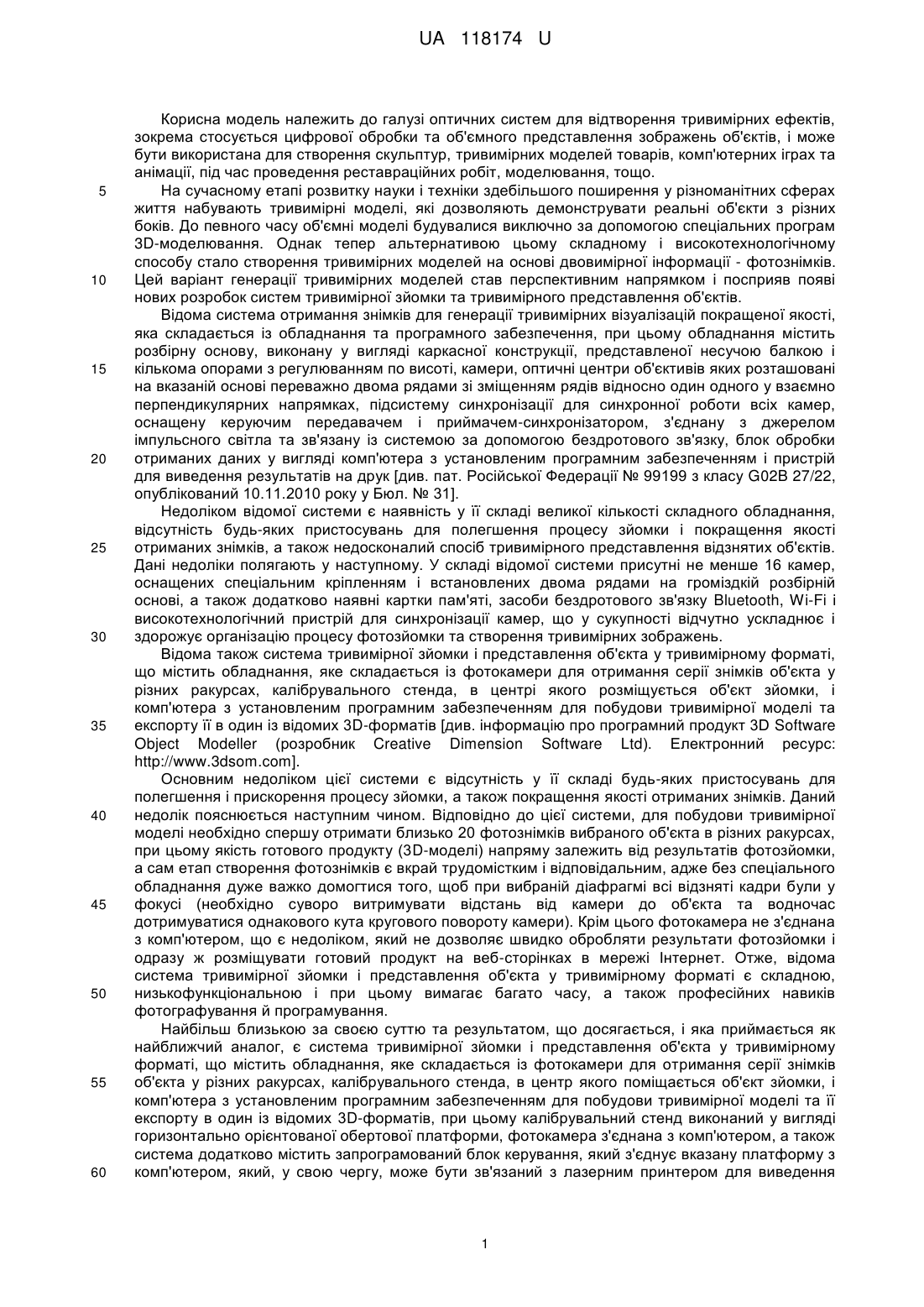

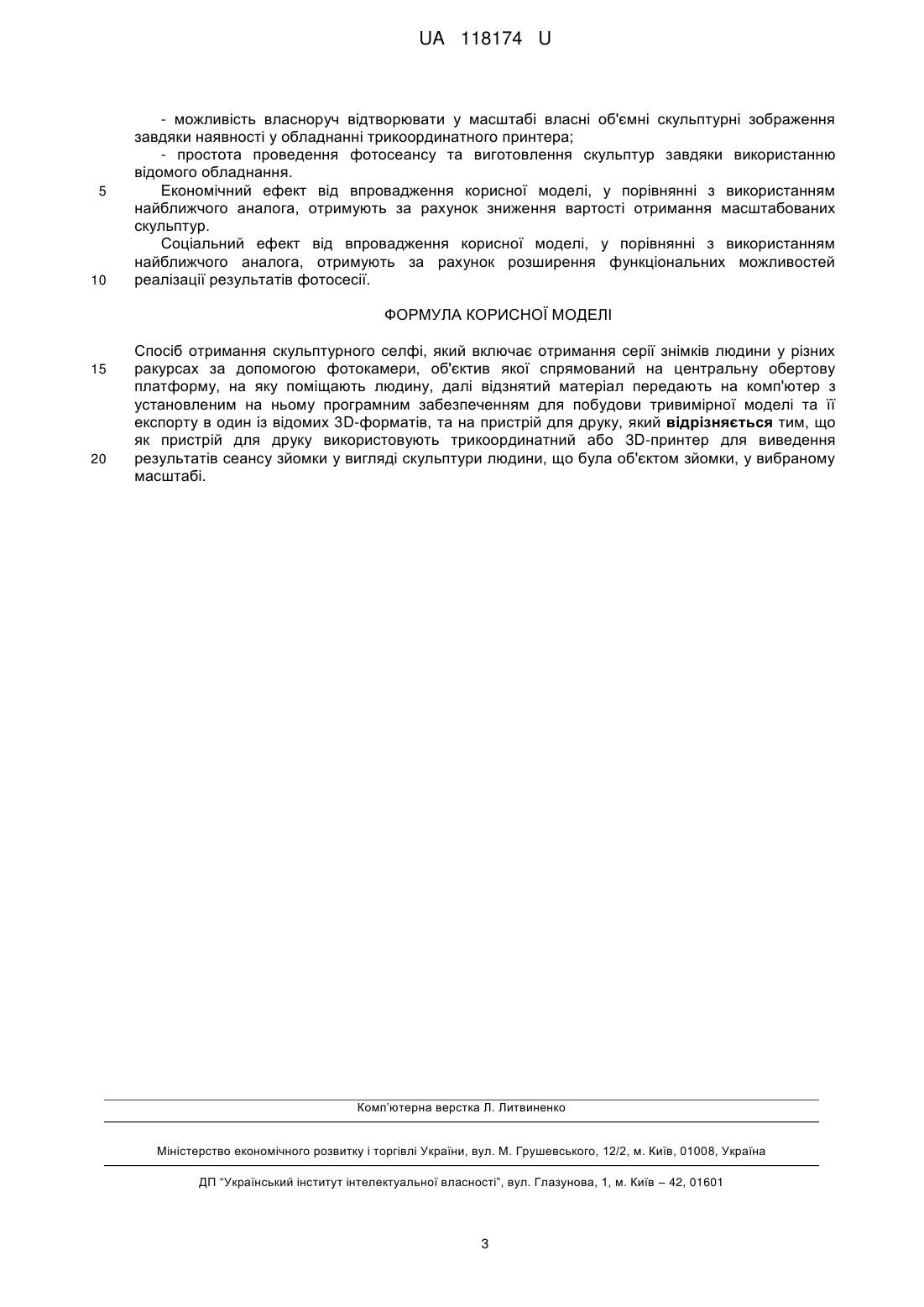

Реферат: UA 118174 U UA 118174 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі оптичних систем для відтворення тривимірних ефектів, зокрема стосується цифрової обробки та об'ємного представлення зображень об'єктів, і може бути використана для створення скульптур, тривимірних моделей товарів, комп'ютерних іграх та анімації, під час проведення реставраційних робіт, моделювання, тощо. На сучасному етапі розвитку науки і техніки здебільшого поширення у різноманітних сферах життя набувають тривимірні моделі, які дозволяють демонструвати реальні об'єкти з різних боків. До певного часу об'ємні моделі будувалися виключно за допомогою спеціальних програм 3D-моделювання. Однак тепер альтернативою цьому складному і високотехнологічному способу стало створення тривимірних моделей на основі двовимірної інформації - фотознімків. Цей варіант генерації тривимірних моделей став перспективним напрямком і посприяв появі нових розробок систем тривимірної зйомки та тривимірного представлення об'єктів. Відома система отримання знімків для генерації тривимірних візуалізацій покращеної якості, яка складається із обладнання та програмного забезпечення, при цьому обладнання містить розбірну основу, виконану у вигляді каркасної конструкції, представленої несучою балкою і кількома опорами з регулюванням по висоті, камери, оптичні центри об'єктивів яких розташовані на вказаній основі переважно двома рядами зі зміщенням рядів відносно один одного у взаємно перпендикулярних напрямках, підсистему синхронізації для синхронної роботи всіх камер, оснащену керуючим передавачем і приймачем-синхронізатором, з'єднану з джерелом імпульсного світла та зв'язану із системою за допомогою бездротового зв'язку, блок обробки отриманих даних у вигляді комп'ютера з установленим програмним забезпеченням і пристрій для виведення результатів на друк [див. пат. Російської Федерації № 99199 з класу G02B 27/22, опублікований 10.11.2010 року у Бюл. № 31]. Недоліком відомої системи є наявність у її складі великої кількості складного обладнання, відсутність будь-яких пристосувань для полегшення процесу зйомки і покращення якості отриманих знімків, а також недосконалий спосіб тривимірного представлення відзнятих об'єктів. Дані недоліки полягають у наступному. У складі відомої системи присутні не менше 16 камер, оснащених спеціальним кріпленням і встановлених двома рядами на громіздкій розбірній основі, а також додатково наявні картки пам'яті, засоби бездротового зв'язку Bluetooth, Wi-Fi і високотехнологічний пристрій для синхронізації камер, що у сукупності відчутно ускладнює і здорожує організацію процесу фотозйомки та створення тривимірних зображень. Відома також система тривимірної зйомки і представлення об'єкта у тривимірному форматі, що містить обладнання, яке складається із фотокамери для отримання серії знімків об'єкта у різних ракурсах, калібрувального стенда, в центрі якого розміщується об'єкт зйомки, і комп'ютера з установленим програмним забезпеченням для побудови тривимірної моделі та експорту її в один із відомих 3D-форматів [див. інформацію про програмний продукт 3D Software Object Modeller (розробник Creative Dimension Software Ltd). Електронний ресурс: http://www.3dsom.com]. Основним недоліком цієї системи є відсутність у її складі будь-яких пристосувань для полегшення і прискорення процесу зйомки, а також покращення якості отриманих знімків. Даний недолік пояснюється наступним чином. Відповідно до цієї системи, для побудови тривимірної моделі необхідно спершу отримати близько 20 фотознімків вибраного об'єкта в різних ракурсах, при цьому якість готового продукту (3D-моделі) напряму залежить від результатів фотозйомки, а сам етап створення фотознімків є вкрай трудомістким і відповідальним, адже без спеціального обладнання дуже важко домогтися того, щоб при вибраній діафрагмі всі відзняті кадри були у фокусі (необхідно суворо витримувати відстань від камери до об'єкта та водночас дотримуватися однакового кута кругового повороту камери). Крім цього фотокамера не з'єднана з комп'ютером, що є недоліком, який не дозволяє швидко обробляти результати фотозйомки і одразу ж розміщувати готовий продукт на веб-сторінках в мережі Інтернет. Отже, відома система тривимірної зйомки і представлення об'єкта у тривимірному форматі є складною, низькофункціональною і при цьому вимагає багато часу, а також професійних навиків фотографування й програмування. Найбільш близькою за своєю суттю та результатом, що досягається, і яка приймається як найближчий аналог, є система тривимірної зйомки і представлення об'єкта у тривимірному форматі, що містить обладнання, яке складається із фотокамери для отримання серії знімків об'єкта у різних ракурсах, калібрувального стенда, в центр якого поміщається об'єкт зйомки, і комп'ютера з установленим програмним забезпеченням для побудови тривимірної моделі та її експорту в один із відомих 3D-форматів, при цьому калібрувальний стенд виконаний у вигляді горизонтально орієнтованої обертової платформи, фотокамера з'єднана з комп'ютером, а також система додатково містить запрограмований блок керування, який з'єднує вказану платформу з комп'ютером, який, у свою чергу, може бути зв'язаний з лазерним принтером для виведення 1 UA 118174 U 5 10 15 20 25 30 35 40 45 50 55 60 результатів на друк з отриманням паперових плоских зображень 3D-моделі [див. пат. України № 64708 з класу G02B 27/22, опублікований 10.11.2011 року у Бюл. № 21]. Основним недоліком відомої системи є недосконалий спосіб представлення відзнятих об'єктів у тривимірному форматі, що пояснюється наступним. Звичайний принтер, природно, передбачає друк тривимірних моделей тільки на паперових носіях, що не дозволяє повною мірою проявити всі візуальні можливості отриманої цифрової продукції, а це обмежує функціональні можливості способу, а також не дозволяє отримувати об'ємні моделі реальних речей та моделі живих істот, зокрема, скульптур людей. В основу корисної моделі поставлена задача розширення функціональних можливостей системи тривимірної зйомки і представлення об'єкта у тривимірному форматі за рахунок забезпечення можливості друкувати об'ємні речі будь-якої складності шляхом зміни обладнання для відтворення моделей речей у об'ємному форматі із заданою масштабністю. Поставлена задача вирішується тим, що у способі отримання скульптурного селфі, який включає отримання серії знімків людини у різних ракурсах за допомогою фотокамери, об'єктив якої спрямований на центральну обертову платформу, на яку поміщають людину, а також, відзнятий матеріал передають на комп'ютер з установленим на ньому програмним забезпеченням для побудови тривимірної моделі та її експорту в один із відомих 3D-форматів, та на пристрій для друку, згідно з корисною моделлю, як пристрій для друку використовують трикоординатний або 3D-принтер для виведення результатів сеансу зйомки у вигляді скульптури людини, що була об'єктом зйомки, у обраному масштабі. Як відомо, у сучасному світі ІТ-технологій смаки швидко змінюються й ускладнюються, звичайні фотовідбитки вже мало кого цікавлять, а ось отримання скульптур, виготовлених власноруч, не зважаючи на повну відсутність у людини таланту скульптора, дозволяє створити новий напрям у розвагах та у збереженні дивовижних або улюблених речей, відтворити зруйновані предмети та речі. Запропонований спосіб отримання скульптурного селфі здійснюють наступним чином. Людина, яка бажає зробити власну скульптуру у масштабі (скульптура селфі), у спеціальному місці (фотостудії чи вдома) стає на обертову платформу будь-якої відомої конструкції, наприклад спортивний диск, і за допомогою фотокамери, встановленої на певній відстані від диску та висоті, виконує серію фотознімків. Під час фотозйомки платформа, обертаючись (примусово людиною чи автоматично за допомогою електродвигуна), змінює ракурс фотозйомки, (при обертанні платформи на 360° людина відзнімається з усіх боків). Інакше кажучи, відбувається сканування людини, яка фотографується. Керування процесом зйомки здійснюють за допомогою програмного забезпечення, встановленого на комп'ютері, при цьому синхронна робота фотокамери і обертової платформи, у разі автоматичного повороту платформи, забезпечується за допомогою запрограмованого блока керування. Отримані знімки людини оперативно обробляються за допомогою відповідної програми і у відповідному форматі (Macromedia Flash (swf) або набір файлів JPEG), що дозволяє за кілька хвилин виконати тривимірну зйомку людини і представити її результати у вигляді цифрової 3D-моделі без спеціальних навиків фотографування і програмування. Далі отриману модель людина експортує на трьох координатний або 3D-принтер для виведення результатів сеансу зйомки у вигляді роздрукованої скульптури людини, що була об'єктом зйомки, у вибраному нею масштабі. Заявлена корисна модель перевірена на практиці. Запропонований спосіб отримання скульптурного селфі не містить у своєму складі жодних елементів конструкції чи програмного забезпечення, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі тривимірних технологій, має технічні та інші переваги перед відомими аналогами. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено систем тривимірної зйомки і представлення об'єкта у тривимірному форматі з подальшим друкуванням на трьох координатному принтері скульптур із вказаною в пропозиції сукупністю суттєвих ознак. Суттєва відмінність запропонованого способу отримання скульптурного селфі полягає у тому, що фотографічна система оснащена трикоординатним принтером, зв'язаним к комп'ютером, який експортує на вказаний принтер 3D-модель результатів фотосесії, зробленої власноруч. Вказані відмінності забезпечують можливість легко і швидко отримувати якісні тривимірні моделі та оперативно їх роздруковувати у вигляді масштабних копій об'єкту зйомки. Жодна із відомих систем тривимірної зйомки і представлення об'єкта у тривимірному форматі не має одночасно всіх перерахованих властивостей, оскільки не включає у своєму складі всієї сукупності заявлених у корисній моделі суттєвих ознак. До технічних переваг запропонованого способу отримання скульптурного селфі, у порівнянні з найближчим аналогом, можна віднести: 2 UA 118174 U 5 10 - можливість власноруч відтворювати у масштабі власні об'ємні скульптурні зображення завдяки наявності у обладнанні трикоординатного принтера; - простота проведення фотосеансу та виготовлення скульптур завдяки використанню відомого обладнання. Економічний ефект від впровадження корисної моделі, у порівнянні з використанням найближчого аналога, отримують за рахунок зниження вартості отримання масштабованих скульптур. Соціальний ефект від впровадження корисної моделі, у порівнянні з використанням найближчого аналога, отримують за рахунок розширення функціональних можливостей реалізації результатів фотосесії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб отримання скульптурного селфі, який включає отримання серії знімків людини у різних ракурсах за допомогою фотокамери, об'єктив якої спрямований на центральну обертову платформу, на яку поміщають людину, далі відзнятий матеріал передають на комп'ютер з установленим на ньому програмним забезпеченням для побудови тривимірної моделі та її експорту в один із відомих 3D-форматів, та на пристрій для друку, який відрізняється тим, що як пристрій для друку використовують трикоординатний або 3D-принтер для виведення результатів сеансу зйомки у вигляді скульптури людини, що була об'єктом зйомки, у вибраному масштабі. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
