Механізм накатування полотна круглов’язальної машини

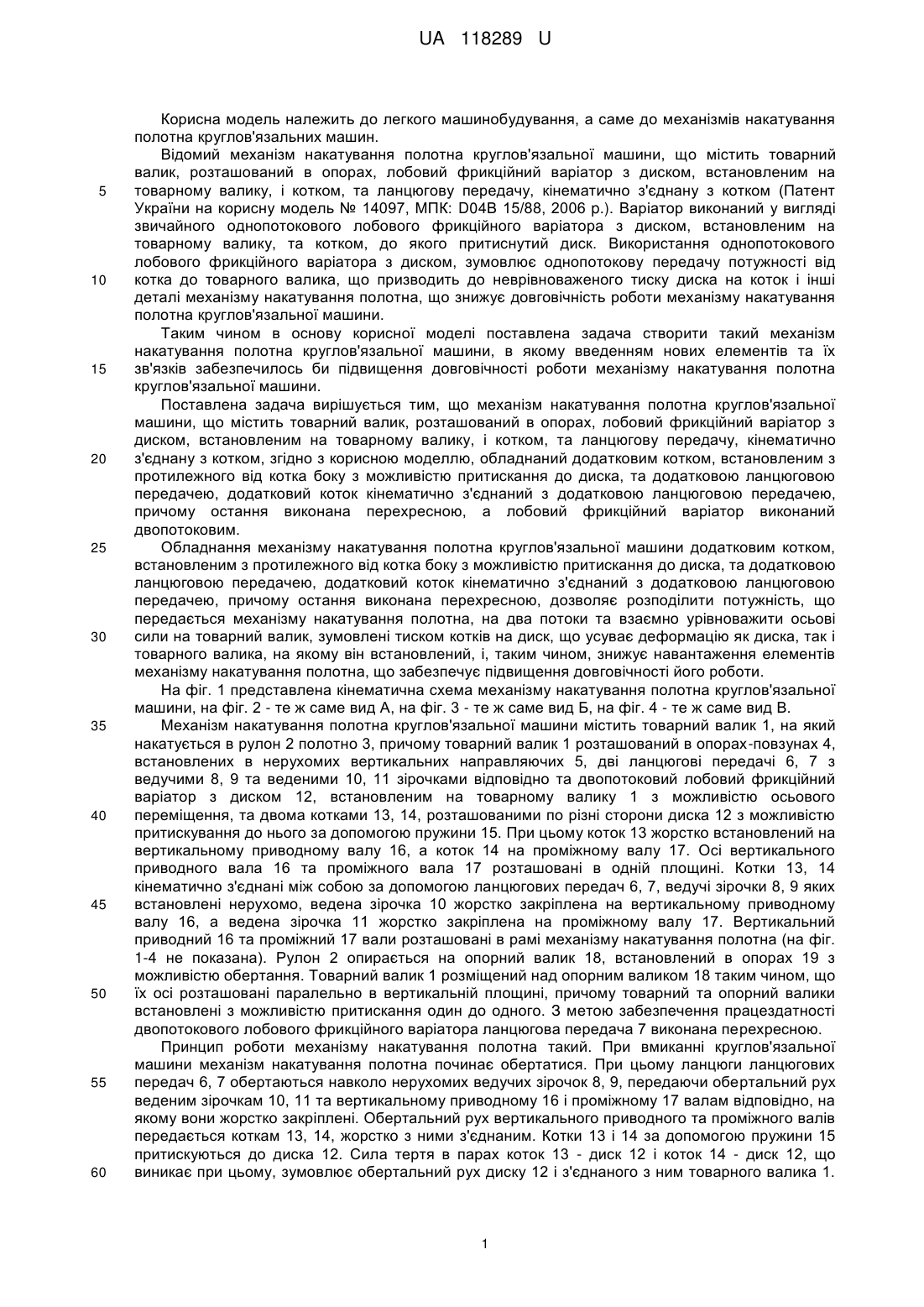

Реферат: Механізм накатування полотна круглов'язальної машини містить товарний валик, розташований в опорах, лобовий фрикційний варіатор з диском, встановленим на товарному валику, і котком, та ланцюгову передачу, кінематично з'єднану з котком. Механізм обладнаний додатковим котком, встановленим з протилежного від котка боку з можливістю притискання до диска, та додатковою ланцюговою передачею. Додатковий коток кінематично з'єднаний з додатковою ланцюговою передачею, причому остання виконана перехресною, а лобовий фрикційний варіатор виконаний двопотоковим. UA 118289 U (54) МЕХАНІЗМ НАКАТУВАННЯ ПОЛОТНА КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 118289 U UA 118289 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкого машинобудування, а саме до механізмів накатування полотна круглов'язальних машин. Відомий механізм накатування полотна круглов'язальної машини, що містить товарний валик, розташований в опорах, лобовий фрикційний варіатор з диском, встановленим на товарному валику, і котком, та ланцюгову передачу, кінематично з'єднану з котком (Патент України на корисну модель № 14097, МПК: D04В 15/88, 2006 p.). Варіатор виконаний у вигляді звичайного однопотокового лобового фрикційного варіатора з диском, встановленим на товарному валику, та котком, до якого притиснутий диск. Використання однопотокового лобового фрикційного варіатора з диском, зумовлює однопотокову передачу потужності від котка до товарного валика, що призводить до неврівноваженого тиску диска на коток і інші деталі механізму накатування полотна, що знижує довговічність роботи механізму накатування полотна круглов'язальної машини. Таким чином в основу корисної моделі поставлена задача створити такий механізм накатування полотна круглов'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму накатування полотна круглов'язальної машини. Поставлена задача вирішується тим, що механізм накатування полотна круглов'язальної машини, що містить товарний валик, розташований в опорах, лобовий фрикційний варіатор з диском, встановленим на товарному валику, і котком, та ланцюгову передачу, кінематично з'єднану з котком, згідно з корисною моделлю, обладнаний додатковим котком, встановленим з протилежного від котка боку з можливістю притискання до диска, та додатковою ланцюговою передачею, додатковий коток кінематично з'єднаний з додатковою ланцюговою передачею, причому остання виконана перехресною, а лобовий фрикційний варіатор виконаний двопотоковим. Обладнання механізму накатування полотна круглов'язальної машини додатковим котком, встановленим з протилежного від котка боку з можливістю притискання до диска, та додатковою ланцюговою передачею, додатковий коток кінематично з'єднаний з додатковою ланцюговою передачею, причому остання виконана перехресною, дозволяє розподілити потужність, що передається механізму накатування полотна, на два потоки та взаємно урівноважити осьові сили на товарний валик, зумовлені тиском котків на диск, що усуває деформацію як диска, так і товарного валика, на якому він встановлений, і, таким чином, знижує навантаження елементів механізму накатування полотна, що забезпечує підвищення довговічності його роботи. На фіг. 1 представлена кінематична схема механізму накатування полотна круглов'язальної машини, на фіг. 2 - те ж саме вид А, на фіг. 3 - те ж саме вид Б, на фіг. 4 - те ж саме вид В. Механізм накатування полотна круглов'язальної машини містить товарний валик 1, на який накатується в рулон 2 полотно 3, причому товарний валик 1 розташований в опорах-повзунах 4, встановлених в нерухомих вертикальних направляючих 5, дві ланцюгові передачі 6, 7 з ведучими 8, 9 та веденими 10, 11 зірочками відповідно та двопотоковий лобовий фрикційний варіатор з диском 12, встановленим на товарному валику 1 з можливістю осьового переміщення, та двома котками 13, 14, розташованими по різні сторони диска 12 з можливістю притискування до нього за допомогою пружини 15. При цьому коток 13 жорстко встановлений на вертикальному приводному валу 16, а коток 14 на проміжному валу 17. Осі вертикального приводного вала 16 та проміжного вала 17 розташовані в одній площині. Котки 13, 14 кінематично з'єднані між собою за допомогою ланцюгових передач 6, 7, ведучі зірочки 8, 9 яких встановлені нерухомо, ведена зірочка 10 жорстко закріплена на вертикальному приводному валу 16, а ведена зірочка 11 жорстко закріплена на проміжному валу 17. Вертикальний приводний 16 та проміжний 17 вали розташовані в рамі механізму накатування полотна (на фіг. 1-4 не показана). Рулон 2 опирається на опорний валик 18, встановлений в опорах 19 з можливістю обертання. Товарний валик 1 розміщений над опорним валиком 18 таким чином, що їх осі розташовані паралельно в вертикальній площині, причому товарний та опорний валики встановлені з можливістю притискання один до одного. З метою забезпечення працездатності двопотокового лобового фрикційного варіатора ланцюгова передача 7 виконана перехресною. Принцип роботи механізму накатування полотна такий. При вмиканні круглов'язальної машини механізм накатування полотна починає обертатися. При цьому ланцюги ланцюгових передач 6, 7 обертаються навколо нерухомих ведучих зірочок 8, 9, передаючи обертальний рух веденим зірочкам 10, 11 та вертикальному приводному 16 і проміжному 17 валам відповідно, на якому вони жорстко закріплені. Обертальний рух вертикального приводного та проміжного валів передається коткам 13, 14, жорстко з ними з'єднаним. Котки 13 і 14 за допомогою пружини 15 притискуються до диска 12. Сила тертя в парах коток 13 - диск 12 і коток 14 - диск 12, що виникає при цьому, зумовлює обертальний рух диску 12 і з'єднаного з ним товарного валика 1. 1 UA 118289 U 5 10 Обертання товарного валика 1 зумовлює накатування на нього полотна 3 в рулон 2. По мірі збільшення діаметра рулону 2 товарний валик 1 разом з опорами-повзунами 4 піднімається в вертикальних направляючих 5 над опорним валиком 18. При цьому диск 12 також переміщується відносно котків 13, 14, змінюючи автоматично передаточне число двопотокового лобового фрикційного варіатора, що призводить до зміни частоти обертання товарного валика 1 з рулоном 2. Наявність двопотокового лобового фрикційного варіатора дозволяє розподілити потужність, що передається товарному валику, на два потоки: перший потік - вертикальний приводний вал 16 - коток 13 - диск 12; другий потік - проміжний вал 17 - коток 14 - диск 12. Вертикальне переміщення диска 12 разом з рулоном полотна забезпечує автоматичну зміну частоти обертання рулону 2 таким чином, що швидкість накатування полотна 3 залишається сталою. Також сталою залишається і сила натягу полотна при накатці його в рулон, оскільки сила тертя в зоні притиску котків до диску, що здійснюється пружиною зі сталою силою, залишається сталою протягом всього процесу накатування полотна в рулон. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Механізм накатування полотна круглов'язальної машини, що містить товарний валик, розташований в опорах, лобовий фрикційний варіатор з диском, встановленим на товарному валику, і котком, та ланцюгову передачу, кінематично з'єднану з котком, який відрізняється тим, що обладнаний додатковим котком, встановленим з протилежного від котка боку з можливістю притискання до диска, та додатковою ланцюговою передачею, додатковий коток кінематично з'єднаний з додатковою ланцюговою передачею, причому остання виконана перехресною, а лобовий фрикційний варіатор виконаний двопотоковим. 2 UA 118289 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
