D04B 25/02 — круглі в’язальні машини

Номер патенту: 118298

Опубліковано: 25.07.2017

Автори: Коробченко Євген Олексійович, Чабан Віталій Васильович

МПК: D04B 25/02, D04B 15/88

Мітки: накатування, круглов'язальної, полотна, механізм, машини

Формула / Реферат:

Механізм накатування полотна круглов'язальної машини, що містить товарний валик, розташований в опорах, та накатний валик з мотор-редуктором, розташований в напрямних з можливістю притискання до накатного валика, який відрізняється тим, що обладнаний варіатором, встановленим між мотор-редуктором та накатним валиком та кінематично з'єднаним з ними.

Номер патенту: 118289

Опубліковано: 25.07.2017

Автори: Коробченко Євген Олексійович, Чабан Віталій Васильович

МПК: D04B 25/02, D04B 15/88

Мітки: накатування, машини, круглов'язальної, механізм, полотна

Формула / Реферат:

Механізм накатування полотна круглов'язальної машини, що містить товарний валик, розташований в опорах, лобовий фрикційний варіатор з диском, встановленим на товарному валику, і котком, та ланцюгову передачу, кінематично з'єднану з котком, який відрізняється тим, що обладнаний додатковим котком, встановленим з протилежного від котка боку з можливістю притискання до диска, та додатковою ланцюговою передачею, додатковий коток кінематично...

Номер патенту: 118282

Опубліковано: 25.07.2017

Автори: Коробченко Євген Олексійович, Чабан Віталій Васильович

МПК: D04B 15/88, D04B 25/02

Мітки: круглов'язальної, механізм, накатування, полотна, машини

Формула / Реферат:

Механізм накатування полотна круглов'язальної машини, що містить накатний і товарний валики, встановлені з можливістю притискання один до одного, та привід накатного валика, який відрізняється тим, що товарний валик обладнаний двоплечим важелем та пружиною розтягу перемінної жорсткості, причому одне із пліч двоплечого важеля виконано вилкоподібним та містить дві опори, в яких встановлений товарний валик, а друге плече з'єднане з пружиною...

Номер патенту: 118281

Опубліковано: 25.07.2017

Автори: Коробченко Євген Олексійович, Чабан Віталій Васильович

МПК: D04B 25/02, D04B 15/88

Мітки: відтягнення, механізм, круглов'язальної, полотна, машини

Формула / Реферат:

Механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та два ведені відтяжні валики, дві обгінні муфти, з'єднані з ведучим відтяжним валиком та два важелі, з'єднані з обгінними муфтами, який відрізняється тим, що кожен важіль виконано з двох частин, з'єднаних між собою з можливістю регулювання довжини важеля.

Номер патенту: 118279

Опубліковано: 25.07.2017

Автори: Коробченко Євген Олексійович, Чабан Віталій Васильович

МПК: D04B 15/88, D04B 25/02

Мітки: накатування, механізм, круглов'язальної, машини, полотна

Формула / Реферат:

Механізм накатування полотна круглов'язальної машини, що містить накатний і товарний валики, встановлені з можливістю притискання один до одного, пружину та ланцюгову передачу, який відрізняється тим, що обладнаний додатковим накатним валиком, встановленим діаметрально протилежно накатному валику, двома парами кронштейнів та двома парами нерухомих опор, двома додатковими ланцюговими передачами, причому кронштейни одними кінцями встановлені...

Номер патенту: 118278

Опубліковано: 25.07.2017

Автори: Чабан Віталій Васильович, Коробченко Євген Олексійович

МПК: D04B 25/02, D04B 15/88

Мітки: механізм, машини, полотна, круглов'язальної, відтягнення

Формула / Реферат:

Механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та ведений відтяжні валики та раму з опорами, в яких встановлені відтяжні валики, який відрізняється тим, що обладнаний двома притискними роликами, встановленими з можливістю притискання до кінців веденого відтяжного валика, причому опори, в яких встановлений ведений відтяжний валик, виконані у вигляді повзунів, а опори, в яких...

Номер патенту: 118277

Опубліковано: 25.07.2017

Автори: Коробченко Євген Олексійович, Чабан Віталій Васильович

МПК: D04B 15/88, D04B 25/02

Мітки: механізм, машини, накатування, круглов'язальної, полотна

Формула / Реферат:

Механізм накатування полотна круглов'язальної машини, що містить товарний валик, накатний валик з робочою поверхнею, встановлений з можливістю притискання до товарного валика, ланцюгову передачу, гнучкий вал та зубчасту передачу, кінематично з'єднані між собою та з накатним валиком, який відрізняється тим, що робоча поверхня накатного валика виконана рифленою з поздовжніми рифлями.

Номер патенту: 118276

Опубліковано: 25.07.2017

Автори: Коробченко Євген Олексійович, Чабан Віталій Васильович

МПК: D04B 15/88, D04B 25/02

Мітки: відтягнення, полотна, механізм, машини, круглов'язальної

Формула / Реферат:

Механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий відтяжний валик, два ведені відтяжні валики, притискний ролик, встановлений з можливістю притискання до одного із ведених відтяжних валиків, та раму з опорами, в яких встановлені відтяжні валики, який відрізняється тим, що обладнаний додатковим притискним роликом, встановленим з можливістю притискання до веденого відтяжного валика з...

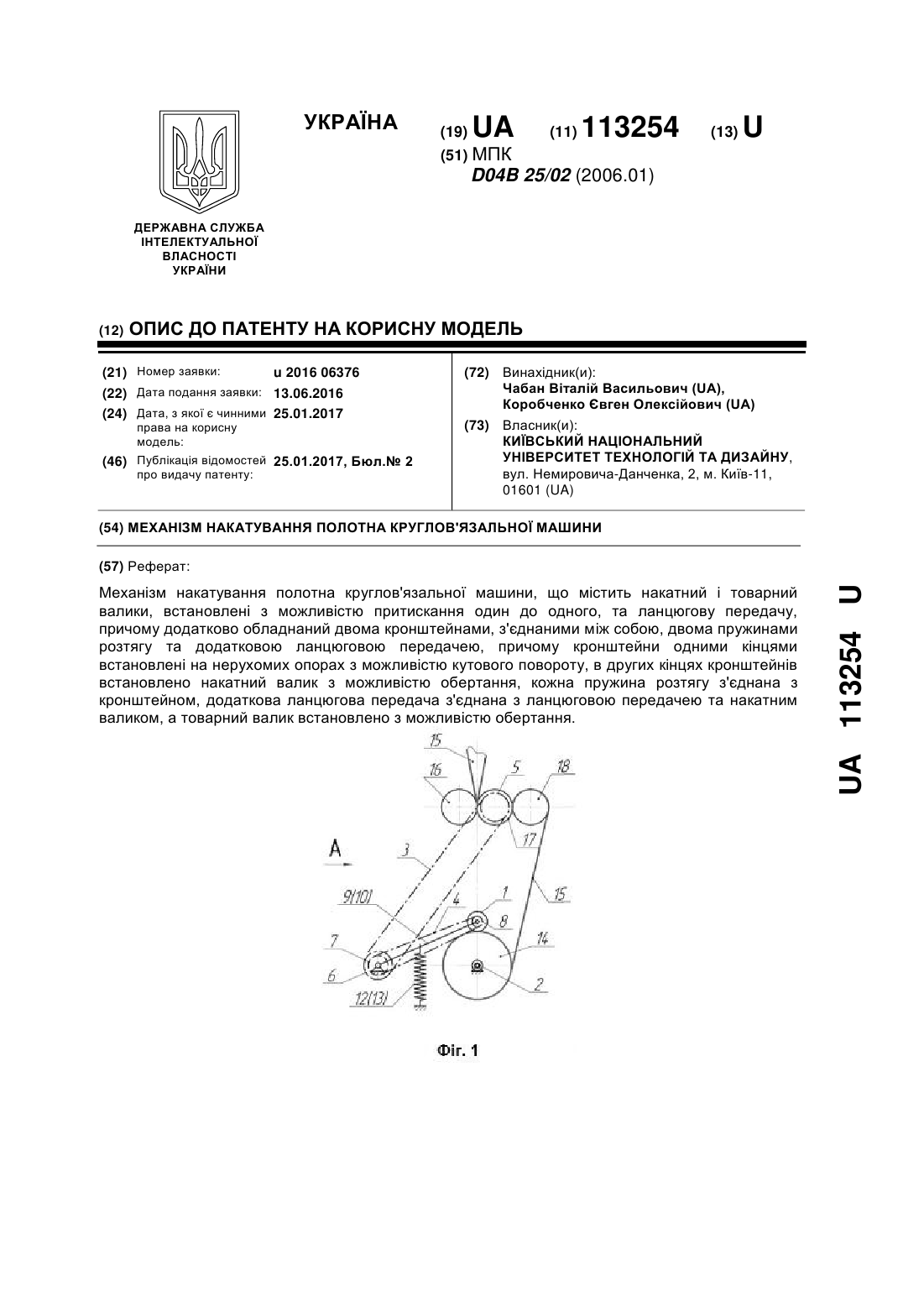

Номер патенту: 113254

Опубліковано: 25.01.2017

Автори: Коробченко Євген Олексійович, Чабан Віталій Васильович

МПК: D04B 25/02

Мітки: круглов'язальної, машини, накатування, механізм, полотна

Формула / Реферат:

Механізм накатування полотна круглов'язальної машини, що містить накатний і товарний валики, встановлені з можливістю притискання один до одного, та ланцюгову передачу, який відрізняється тим, що додатково обладнаний двома кронштейнами, з'єднаними між собою, двома пружинами розтягу та додатковою ланцюговою передачею, причому кронштейни одними кінцями встановлені на нерухомих опорах з можливістю кутового повороту, в других кінцях кронштейнів...

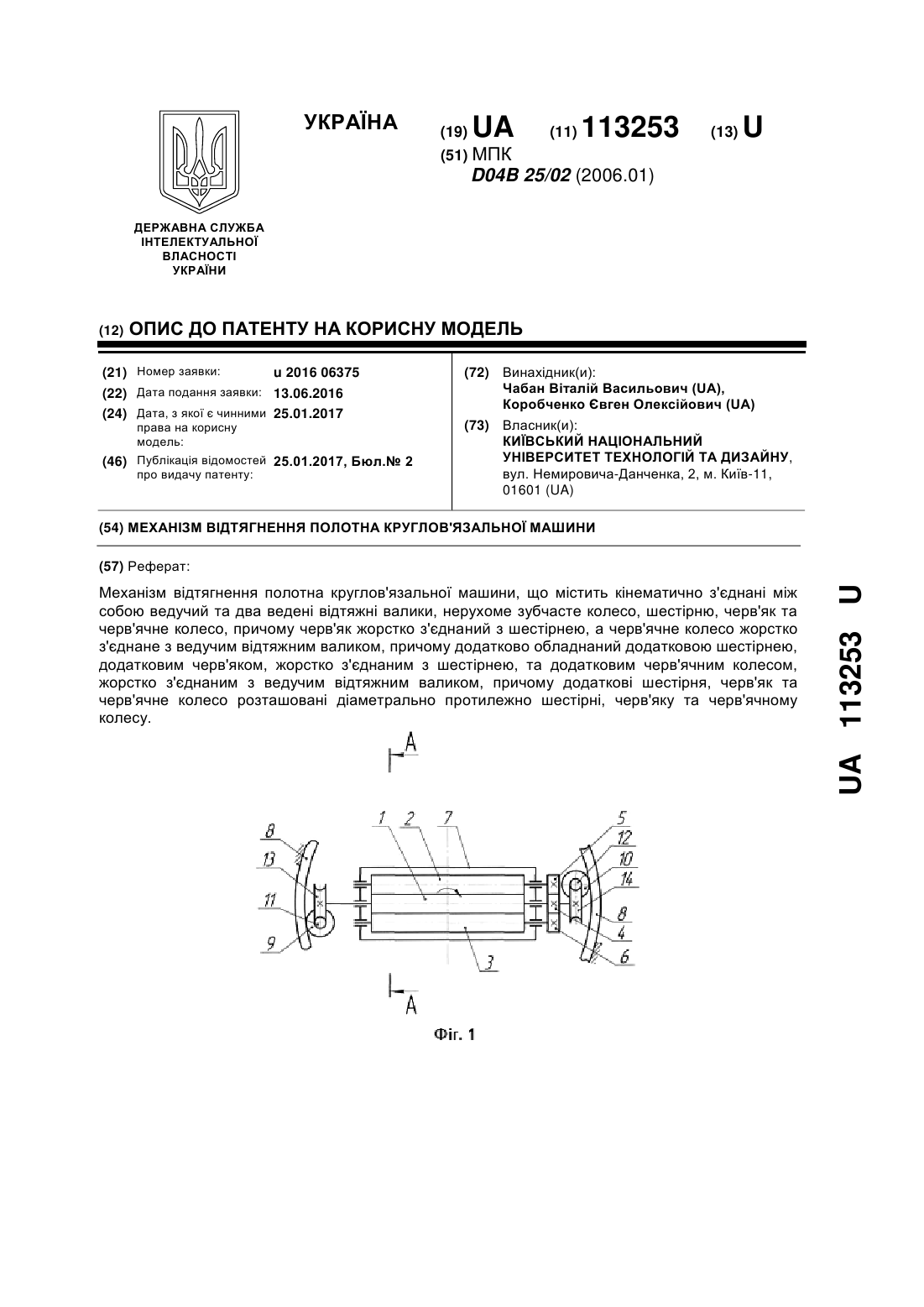

Номер патенту: 113253

Опубліковано: 25.01.2017

Автори: Коробченко Євген Олексійович, Чабан Віталій Васильович

МПК: D04B 25/02

Мітки: круглов'язальної, відтягнення, полотна, машини, механізм

Формула / Реферат:

Механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та два ведені відтяжні валики, нерухоме зубчасте колесо, шестірню, черв'як та черв'ячне колесо, причому черв'як жорстко з'єднаний з шестірнею, а черв'ячне колесо жорстко з'єднане з ведучим відтяжним валиком, який відрізняється тим, що додатково обладнаний додатковою шестірнею, додатковим черв'яком, жорстко з'єднаним з шестірнею, та...

Номер патенту: 112816

Опубліковано: 26.12.2016

Автори: Чабан Віталій Васильович, Коробченко Євген Олексійович

МПК: D04B 25/02

Мітки: круглов'язальної, механізм, відтягнення, машини, полотна

Формула / Реферат:

Механізм відтягнення полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, встановлені з можливістю притискання один до одного, причому ведучий відтяжний валик розташований між веденими відтяжними валиками, який відрізняється тим, що ведучий відтяжний валик додатково обладнаний оболонкою, виконаною із пружного матеріалу, переважно маслостійкої гуми, модуль пружності якої знаходиться в межах (6…10) МПа, а товщина...

Номер патенту: 112815

Опубліковано: 26.12.2016

Автори: Чабан Віталій Васильович, Коробченко Євген Олексійович

МПК: D04B 25/02

Мітки: машини, полотна, механізм, відтягнення, круглов'язальної

Формула / Реферат:

Механізм відтягнення полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, встановлені з можливістю притискання один до одного, причому ведучий відтяжний валик розташований між веденими відтяжними валиками, який відрізняється тим, що відтяжні валики містять три ділянки, середні з яких суцільні циліндричні, а крайні конічні, причому конічні ділянки ведучого відтяжного валика суцільні, направлені меншими основами...
