Механізм накатування полотна круглов’язальної машини

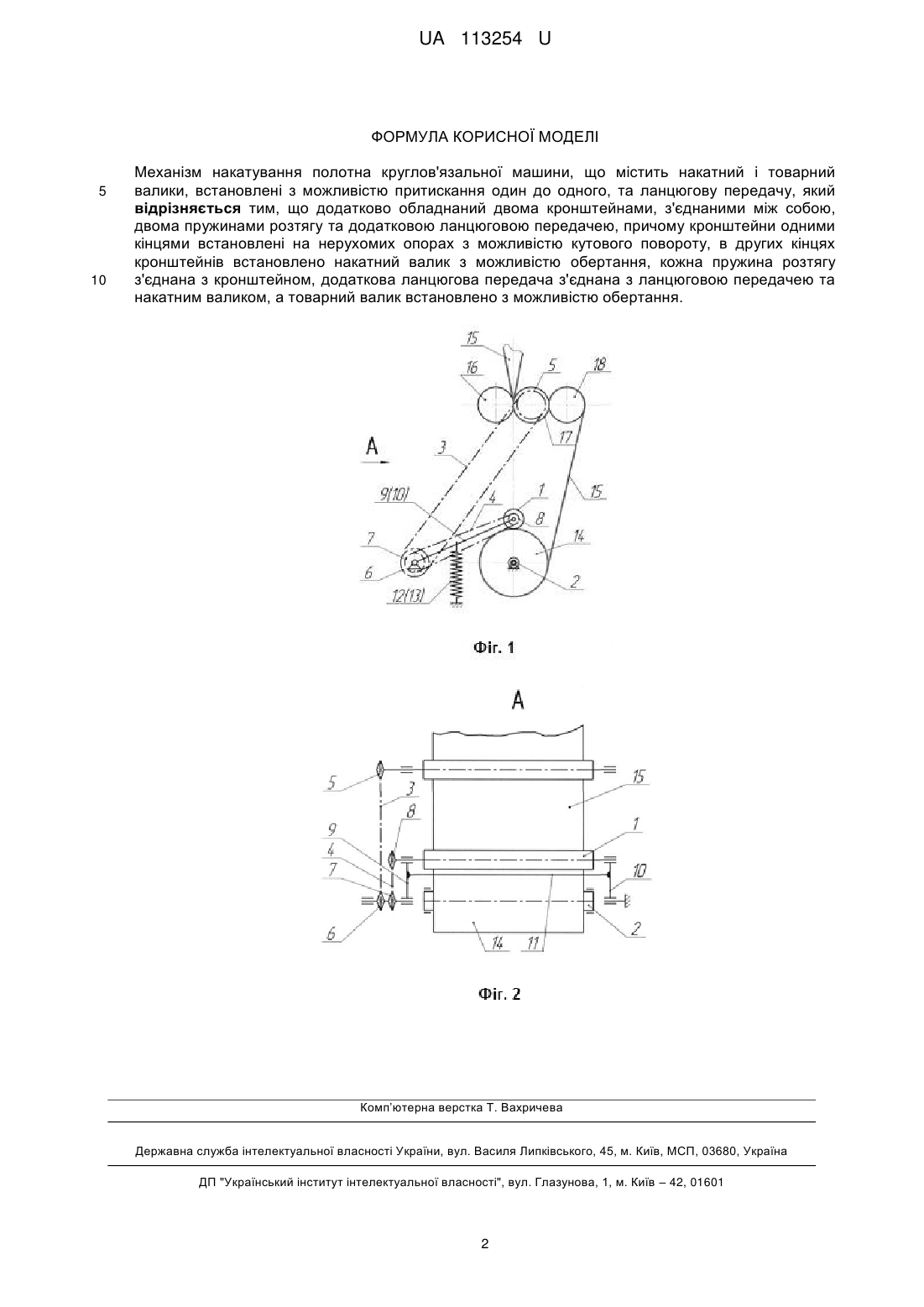

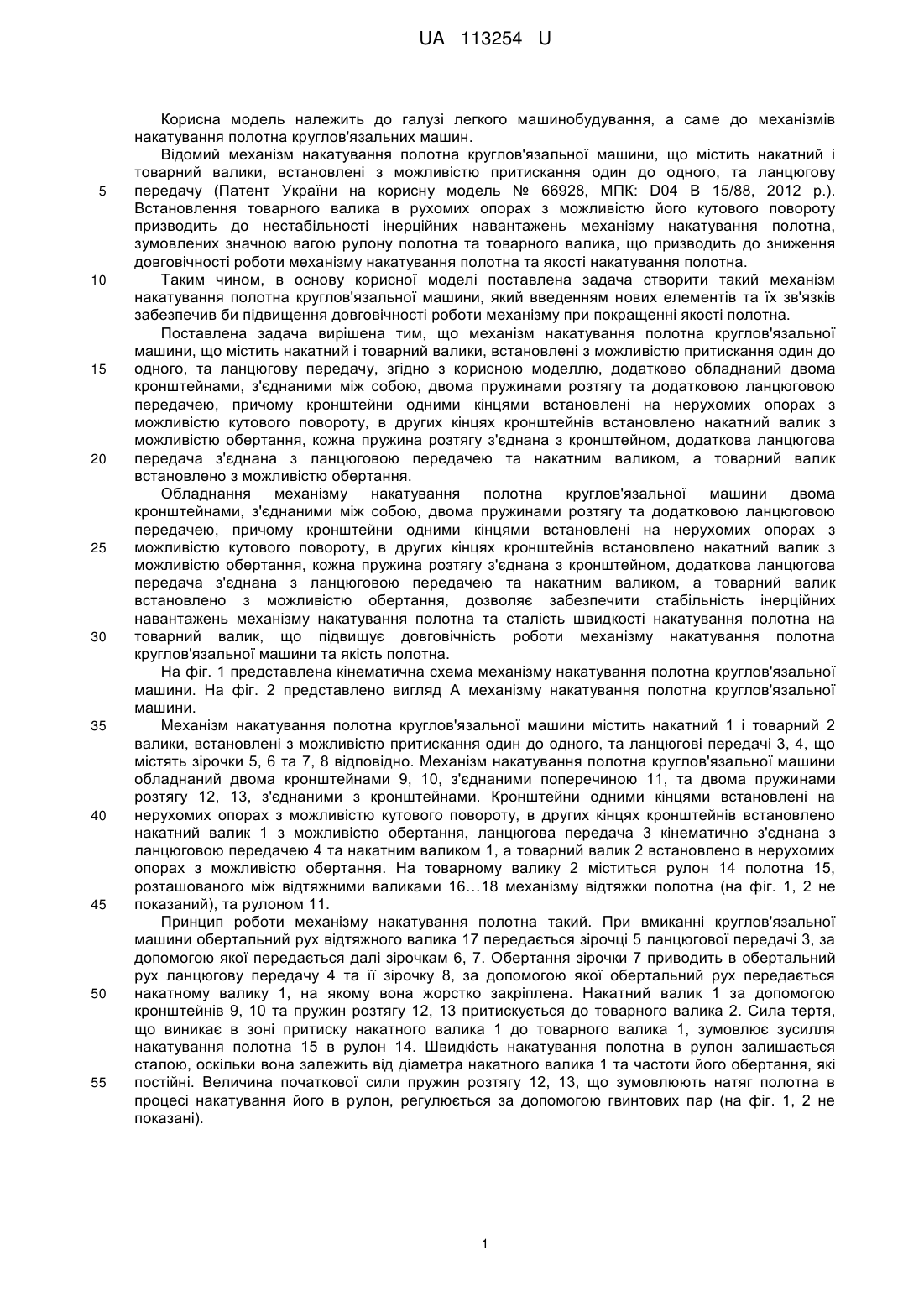

Реферат: UA 113254 U UA 113254 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів накатування полотна круглов'язальних машин. Відомий механізм накатування полотна круглов'язальної машини, що містить накатний і товарний валики, встановлені з можливістю притискання один до одного, та ланцюгову передачу (Патент України на корисну модель № 66928, МПК: D04 В 15/88, 2012 p.). Встановлення товарного валика в рухомих опорах з можливістю його кутового повороту призводить до нестабільності інерційних навантажень механізму накатування полотна, зумовлених значною вагою рулону полотна та товарного валика, що призводить до зниження довговічності роботи механізму накатування полотна та якості накатування полотна. Таким чином, в основу корисної моделі поставлена задача створити такий механізм накатування полотна круглов'язальної машини, який введенням нових елементів та їх зв'язків забезпечив би підвищення довговічності роботи механізму при покращенні якості полотна. Поставлена задача вирішена тим, що механізм накатування полотна круглов'язальної машини, що містить накатний і товарний валики, встановлені з можливістю притискання один до одного, та ланцюгову передачу, згідно з корисною моделлю, додатково обладнаний двома кронштейнами, з'єднаними між собою, двома пружинами розтягу та додатковою ланцюговою передачею, причому кронштейни одними кінцями встановлені на нерухомих опорах з можливістю кутового повороту, в других кінцях кронштейнів встановлено накатний валик з можливістю обертання, кожна пружина розтягу з'єднана з кронштейном, додаткова ланцюгова передача з'єднана з ланцюговою передачею та накатним валиком, а товарний валик встановлено з можливістю обертання. Обладнання механізму накатування полотна круглов'язальної машини двома кронштейнами, з'єднаними між собою, двома пружинами розтягу та додатковою ланцюговою передачею, причому кронштейни одними кінцями встановлені на нерухомих опорах з можливістю кутового повороту, в других кінцях кронштейнів встановлено накатний валик з можливістю обертання, кожна пружина розтягу з'єднана з кронштейном, додаткова ланцюгова передача з'єднана з ланцюговою передачею та накатним валиком, а товарний валик встановлено з можливістю обертання, дозволяє забезпечити стабільність інерційних навантажень механізму накатування полотна та сталість швидкості накатування полотна на товарний валик, що підвищує довговічність роботи механізму накатування полотна круглов'язальної машини та якість полотна. На фіг. 1 представлена кінематична схема механізму накатування полотна круглов'язальної машини. На фіг. 2 представлено вигляд А механізму накатування полотна круглов'язальної машини. Механізм накатування полотна круглов'язальної машини містить накатний 1 і товарний 2 валики, встановлені з можливістю притискання один до одного, та ланцюгові передачі 3, 4, що містять зірочки 5, 6 та 7, 8 відповідно. Механізм накатування полотна круглов'язальної машини обладнаний двома кронштейнами 9, 10, з'єднаними поперечиною 11, та двома пружинами розтягу 12, 13, з'єднаними з кронштейнами. Кронштейни одними кінцями встановлені на нерухомих опорах з можливістю кутового повороту, в других кінцях кронштейнів встановлено накатний валик 1 з можливістю обертання, ланцюгова передача 3 кінематично з'єднана з ланцюговою передачею 4 та накатним валиком 1, а товарний валик 2 встановлено в нерухомих опорах з можливістю обертання. На товарному валику 2 міститься рулон 14 полотна 15, розташованого між відтяжними валиками 16…18 механізму відтяжки полотна (на фіг. 1, 2 не показаний), та рулоном 11. Принцип роботи механізму накатування полотна такий. При вмиканні круглов'язальної машини обертальний рух відтяжного валика 17 передається зірочці 5 ланцюгової передачі 3, за допомогою якої передається далі зірочкам 6, 7. Обертання зірочки 7 приводить в обертальний рух ланцюгову передачу 4 та її зірочку 8, за допомогою якої обертальний рух передається накатному валику 1, на якому вона жорстко закріплена. Накатний валик 1 за допомогою кронштейнів 9, 10 та пружин розтягу 12, 13 притискується до товарного валика 2. Сила тертя, що виникає в зоні притиску накатного валика 1 до товарного валика 1, зумовлює зусилля накатування полотна 15 в рулон 14. Швидкість накатування полотна в рулон залишається сталою, оскільки вона залежить від діаметра накатного валика 1 та частоти його обертання, які постійні. Величина початкової сили пружин розтягу 12, 13, що зумовлюють натяг полотна в процесі накатування його в рулон, регулюється за допомогою гвинтових пар (на фіг. 1, 2 не показані). 1 UA 113254 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Механізм накатування полотна круглов'язальної машини, що містить накатний і товарний валики, встановлені з можливістю притискання один до одного, та ланцюгову передачу, який відрізняється тим, що додатково обладнаний двома кронштейнами, з'єднаними між собою, двома пружинами розтягу та додатковою ланцюговою передачею, причому кронштейни одними кінцями встановлені на нерухомих опорах з можливістю кутового повороту, в других кінцях кронштейнів встановлено накатний валик з можливістю обертання, кожна пружина розтягу з'єднана з кронштейном, додаткова ланцюгова передача з'єднана з ланцюговою передачею та накатним валиком, а товарний валик встановлено з можливістю обертання. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
