Шахтна пересувна огорожа для охорони гірничих виробок

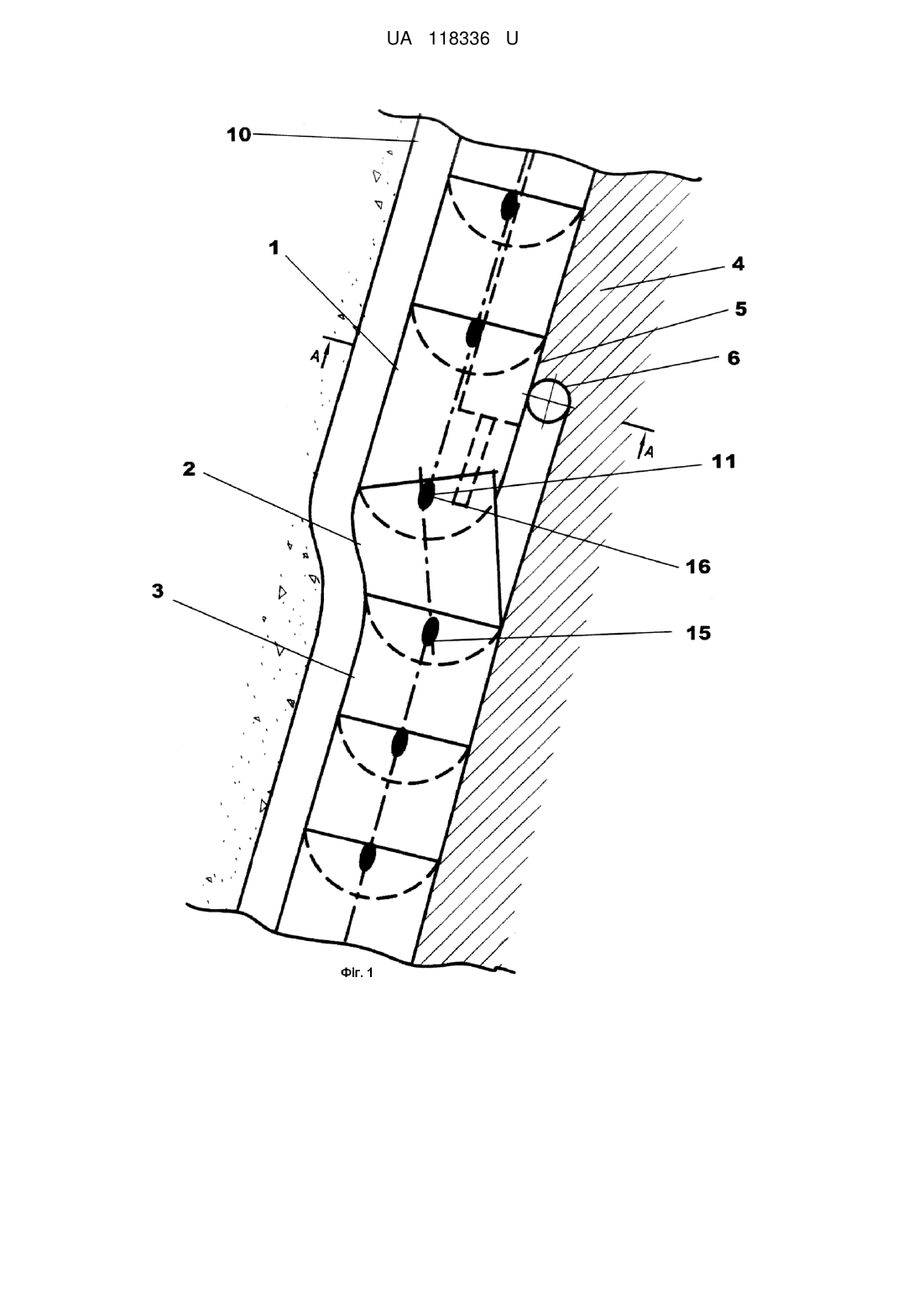

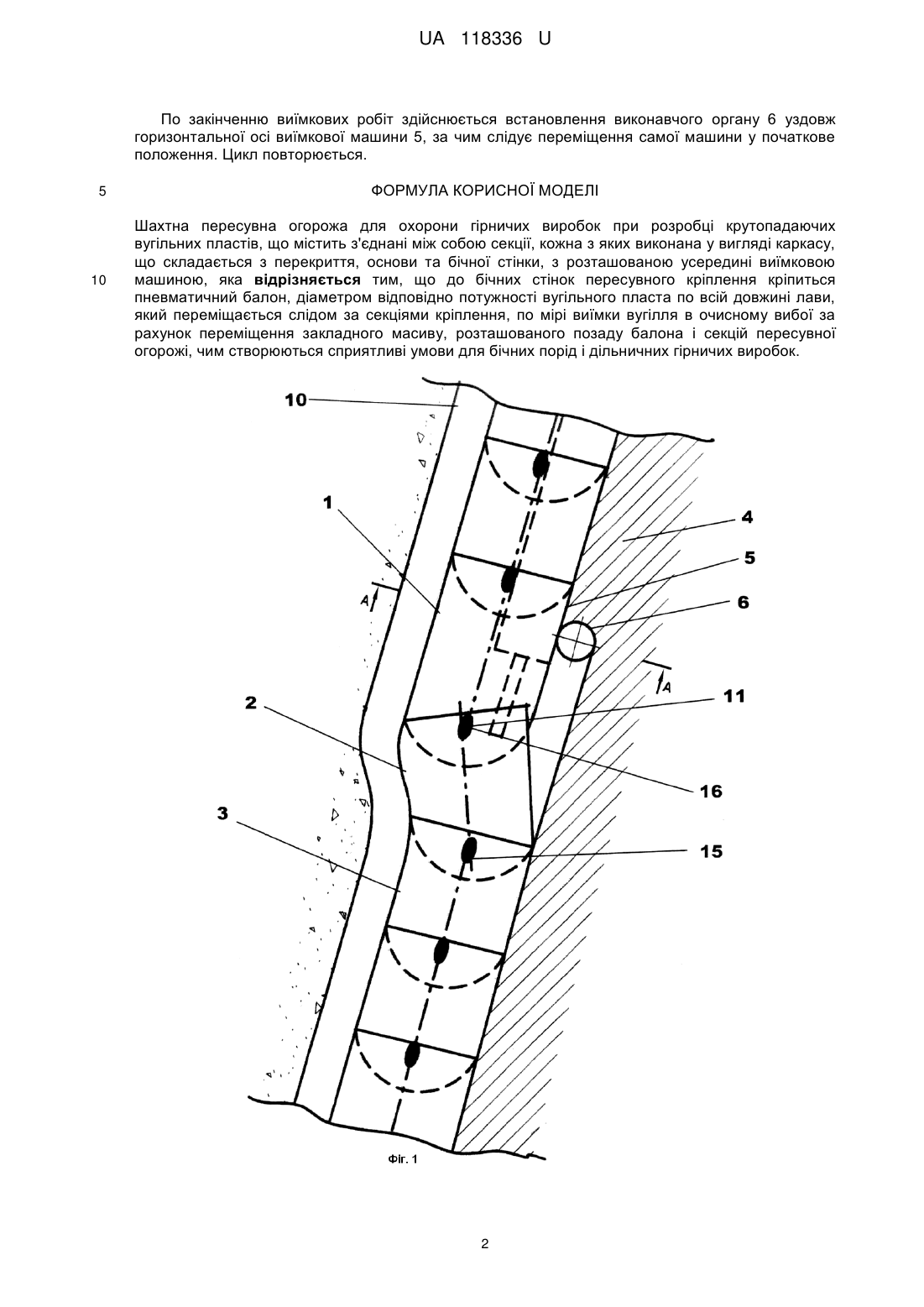

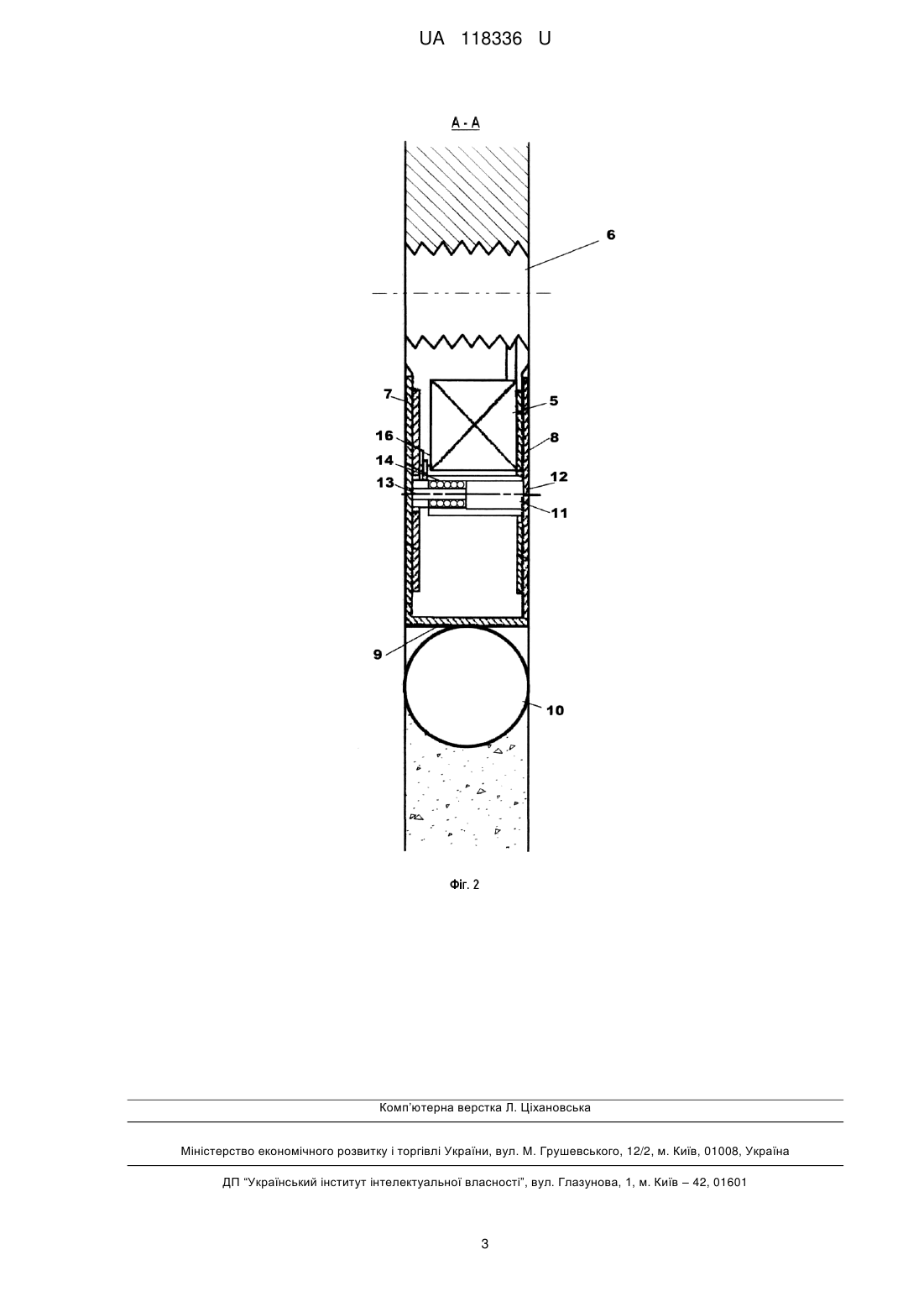

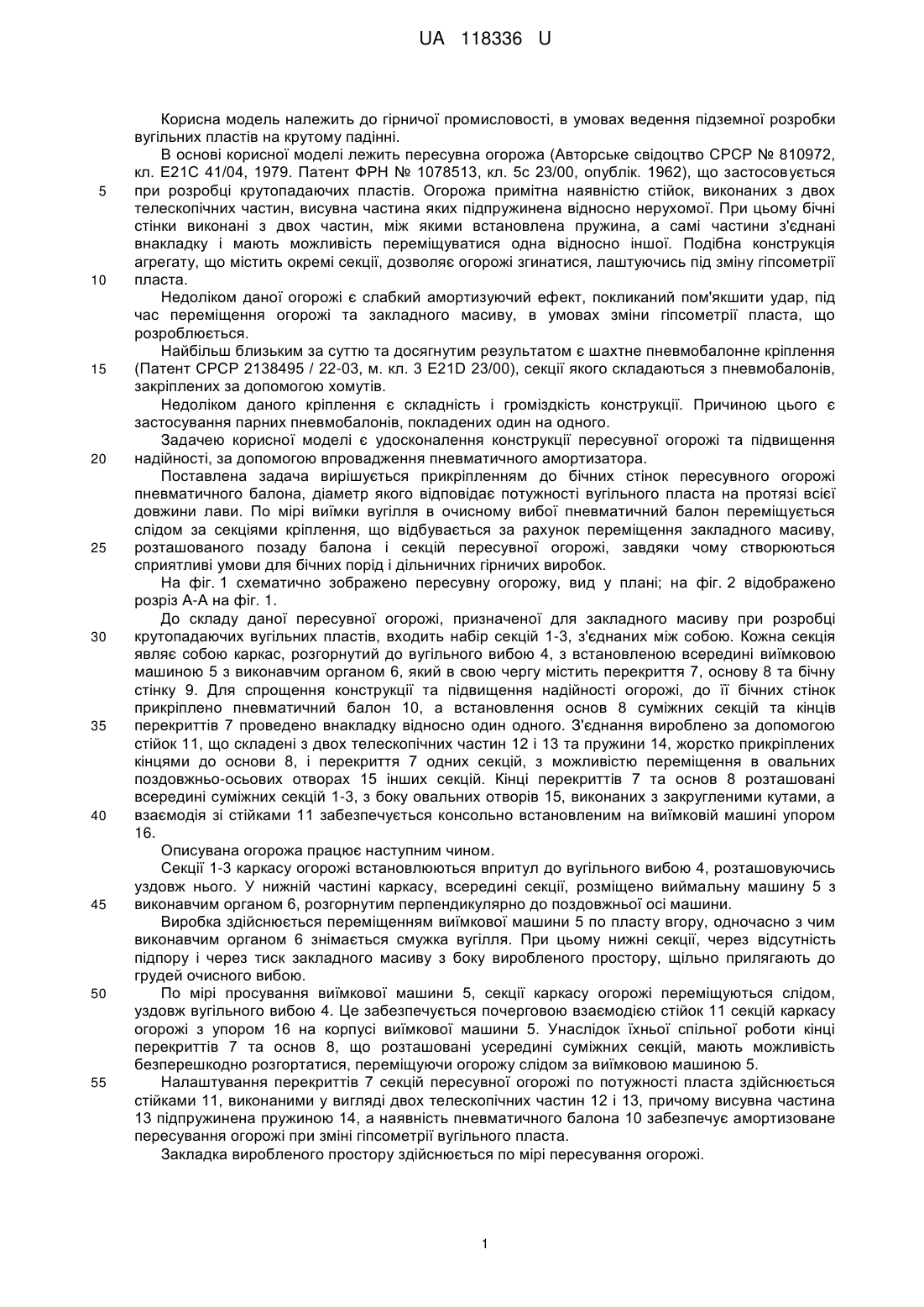

Реферат: Шахтна пересувна огорожа для охорони гірничих виробок при розробці крутопадаючих вугільних пластів містить з'єднані між собою секції, кожна з яких виконана у вигляді каркасу, що складається з перекриття, основи та бічної стінки, з розташованою усередині виїмковою машиною. До бічних стінок пересувного кріплення кріпиться пневматичний балон, діаметром відповідно потужності вугільного пласта по всій довжині лави, який переміщається слідом за секціями кріплення, по мірі виїмки вугілля в очисному вибої за рахунок переміщення закладного масиву, розташованого позаду балона і секцій пересувної огорожі, чим створюються сприятливі умови для бічних порід і дільничних гірничих виробок. UA 118336 U (12) UA 118336 U UA 118336 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, в умовах ведення підземної розробки вугільних пластів на крутому падінні. В основі корисної моделі лежить пересувна огорожа (Авторське свідоцтво СРСР № 810972, кл. Е21С 41/04, 1979. Патент ФРН № 1078513, кл. 5с 23/00, опублік. 1962), що застосовується при розробці крутопадаючих пластів. Огорожа примітна наявністю стійок, виконаних з двох телескопічних частин, висувна частина яких підпружинена відносно нерухомої. При цьому бічні стінки виконані з двох частин, між якими встановлена пружина, а самі частини з'єднані внакладку і мають можливість переміщуватися одна відносно іншої. Подібна конструкція агрегату, що містить окремі секції, дозволяє огорожі згинатися, лаштуючись під зміну гіпсометрії пласта. Недоліком даної огорожі є слабкий амортизуючий ефект, покликаний пом'якшити удар, під час переміщення огорожі та закладного масиву, в умовах зміни гіпсометрії пласта, що розроблюється. Найбільш близьким за суттю та досягнутим результатом є шахтне пневмобалонне кріплення (Патент СРСР 2138495 / 22-03, м. кл. 3 Е21D 23/00), секції якого складаються з пневмобалонів, закріплених за допомогою хомутів. Недоліком даного кріплення є складність і громіздкість конструкції. Причиною цього є застосування парних пневмобалонів, покладених один на одного. Задачею корисної моделі є удосконалення конструкції пересувної огорожі та підвищення надійності, за допомогою впровадження пневматичного амортизатора. Поставлена задача вирішується прикріпленням до бічних стінок пересувного огорожі пневматичного балона, діаметр якого відповідає потужності вугільного пласта на протязі всієї довжини лави. По мірі виїмки вугілля в очисному вибої пневматичний балон переміщується слідом за секціями кріплення, що відбувається за рахунок переміщення закладного масиву, розташованого позаду балона і секцій пересувної огорожі, завдяки чому створюються сприятливі умови для бічних порід і дільничних гірничих виробок. На фіг. 1 схематично зображено пересувну огорожу, вид у плані; на фіг. 2 відображено розріз А-А на фіг. 1. До складу даної пересувної огорожі, призначеної для закладного масиву при розробці крутопадаючих вугільних пластів, входить набір секцій 1-3, з'єднаних між собою. Кожна секція являє собою каркас, розгорнутий до вугільного вибою 4, з встановленою всередині виїмковою машиною 5 з виконавчим органом 6, який в свою чергу містить перекриття 7, основу 8 та бічну стінку 9. Для спрощення конструкції та підвищення надійності огорожі, до її бічних стінок прикріплено пневматичний балон 10, а встановлення основ 8 суміжних секцій та кінців перекриттів 7 проведено внакладку відносно один одного. З'єднання вироблено за допомогою стійок 11, що складені з двох телескопічних частин 12 і 13 та пружини 14, жорстко прикріплених кінцями до основи 8, і перекриття 7 одних секцій, з можливістю переміщення в овальних поздовжньо-осьових отворах 15 інших секцій. Кінці перекриттів 7 та основ 8 розташовані всередині суміжних секцій 1-3, з боку овальних отворів 15, виконаних з закругленими кутами, а взаємодія зі стійками 11 забезпечується консольно встановленим на виїмковій машині упором 16. Описувана огорожа працює наступним чином. Секції 1-3 каркасу огорожі встановлюються впритул до вугільного вибою 4, розташовуючись уздовж нього. У нижній частині каркасу, всередині секції, розміщено виймальну машину 5 з виконавчим органом 6, розгорнутим перпендикулярно до поздовжньої осі машини. Виробка здійснюється переміщенням виїмкової машини 5 по пласту вгору, одночасно з чим виконавчим органом 6 знімається смужка вугілля. При цьому нижні секції, через відсутність підпору і через тиск закладного масиву з боку виробленого простору, щільно прилягають до грудей очисного вибою. По мірі просування виїмкової машини 5, секції каркасу огорожі переміщуються слідом, уздовж вугільного вибою 4. Це забезпечується почерговою взаємодією стійок 11 секцій каркасу огорожі з упором 16 на корпусі виїмкової машини 5. Унаслідок їхньої спільної роботи кінці перекриттів 7 та основ 8, що розташовані усередині суміжних секцій, мають можливість безперешкодно розгортатися, переміщуючи огорожу слідом за виїмковою машиною 5. Налаштування перекриттів 7 секцій пересувної огорожі по потужності пласта здійснюється стійками 11, виконаними у вигляді двох телескопічних частин 12 і 13, причому висувна частина 13 підпружинена пружиною 14, а наявність пневматичного балона 10 забезпечує амортизоване пересування огорожі при зміні гіпсометрії вугільного пласта. Закладка виробленого простору здійснюється по мірі пересування огорожі. 1 UA 118336 U По закінченню виїмкових робіт здійснюється встановлення виконавчого органу 6 уздовж горизонтальної осі виїмкової машини 5, за чим слідує переміщення самої машини у початкове положення. Цикл повторюється. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Шахтна пересувна огорожа для охорони гірничих виробок при розробці крутопадаючих вугільних пластів, що містить з'єднані між собою секції, кожна з яких виконана у вигляді каркасу, що складається з перекриття, основи та бічної стінки, з розташованою усередині виїмковою машиною, яка відрізняється тим, що до бічних стінок пересувного кріплення кріпиться пневматичний балон, діаметром відповідно потужності вугільного пласта по всій довжині лави, який переміщається слідом за секціями кріплення, по мірі виїмки вугілля в очисному вибої за рахунок переміщення закладного масиву, розташованого позаду балона і секцій пересувної огорожі, чим створюються сприятливі умови для бічних порід і дільничних гірничих виробок. 2 UA 118336 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
