Спосіб охорони гірничих виробок, що повторно використовуються

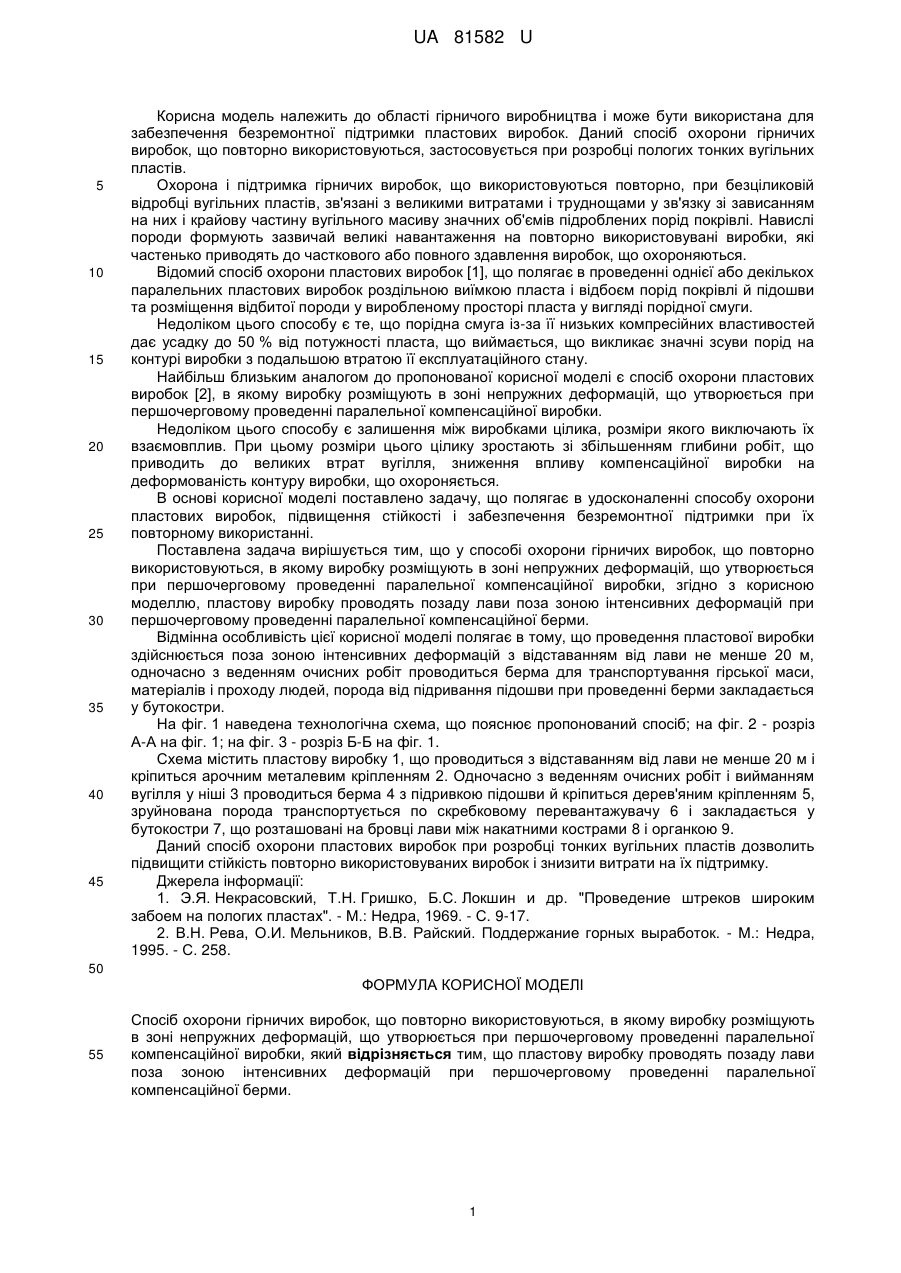

Реферат: UA 81582 U UA 81582 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області гірничого виробництва і може бути використана для забезпечення безремонтної підтримки пластових виробок. Даний спосіб охорони гірничих виробок, що повторно використовуються, застосовується при розробці пологих тонких вугільних пластів. Охорона і підтримка гірничих виробок, що використовуються повторно, при безціликовій відробці вугільних пластів, зв'язані з великими витратами і труднощами у зв'язку зі зависанням на них і крайову частину вугільного масиву значних об'ємів підроблених порід покрівлі. Навислі породи формують зазвичай великі навантаження на повторно використовувані виробки, які частенько приводять до часткового або повного здавлення виробок, що охороняються. Відомий спосіб охорони пластових виробок [1], що полягає в проведенні однієї або декількох паралельних пластових виробок роздільною виїмкою пласта і відбоєм порід покрівлі й підошви та розміщення відбитої породи у виробленому просторі пласта у вигляді порідної смуги. Недоліком цього способу є те, що порідна смуга із-за її низьких компресійних властивостей дає усадку до 50 % від потужності пласта, що виймається, що викликає значні зсуви порід на контурі виробки з подальшою втратою її експлуатаційного стану. Найбільш близьким аналогом до пропонованої корисної моделі є спосіб охорони пластових виробок [2], в якому виробку розміщують в зоні непружних деформацій, що утворюється при першочерговому проведенні паралельної компенсаційної виробки. Недоліком цього способу є залишення між виробками цілика, розміри якого виключають їх взаємовплив. При цьому розміри цього цілику зростають зі збільшенням глибини робіт, що приводить до великих втрат вугілля, зниження впливу компенсаційної виробки на деформованість контуру виробки, що охороняється. В основі корисної моделі поставлено задачу, що полягає в удосконаленні способу охорони пластових виробок, підвищення стійкості і забезпечення безремонтної підтримки при їх повторному використанні. Поставлена задача вирішується тим, що у способі охорони гірничих виробок, що повторно використовуються, в якому виробку розміщують в зоні непружних деформацій, що утворюється при першочерговому проведенні паралельної компенсаційної виробки, згідно з корисною моделлю, пластову виробку проводять позаду лави поза зоною інтенсивних деформацій при першочерговому проведенні паралельної компенсаційної берми. Відмінна особливість цієї корисної моделі полягає в тому, що проведення пластової виробки здійснюється поза зоною інтенсивних деформацій з відставанням від лави не менше 20 м, одночасно з веденням очисних робіт проводиться берма для транспортування гірської маси, матеріалів і проходу людей, порода від підривання підошви при проведенні берми закладається у бутокостри. На фіг. 1 наведена технологічна схема, що пояснює пропонований спосіб; на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг. 1. Схема містить пластову виробку 1, що проводиться з відставанням від лави не менше 20 м і кріпиться арочним металевим кріпленням 2. Одночасно з веденням очисних робіт і вийманням вугілля у ніші 3 проводиться берма 4 з підривкою підошви й кріпиться дерев'яним кріпленням 5, зруйнована порода транспортується по скребковому перевантажувачу 6 і закладається у бутокостри 7, що розташовані на бровці лави між накатними кострами 8 і органкою 9. Даний спосіб охорони пластових виробок при розробці тонких вугільних пластів дозволить підвищити стійкість повторно використовуваних виробок і знизити витрати на їх підтримку. Джерела інформації: 1. Э.Я. Некрасовский, Т.Н. Гришко, Б.С. Локшин и др. "Проведение штреков широким забоем на пологих пластах". - М.: Недра, 1969. - С. 9-17. 2. В.Н. Рева, О.И. Мельников, В.В. Райский. Поддержание горных выработок. - М.: Недра, 1995. - С. 258. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб охорони гірничих виробок, що повторно використовуються, в якому виробку розміщують в зоні непружних деформацій, що утворюється при першочерговому проведенні паралельної компенсаційної виробки, який відрізняється тим, що пластову виробку проводять позаду лави поза зоною інтенсивних деформацій при першочерговому проведенні паралельної компенсаційної берми. 1 UA 81582 U 2 UA 81582 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
