Малий пристрій з концентричними каналами для введення лікувального засобу внутрішньошкірно

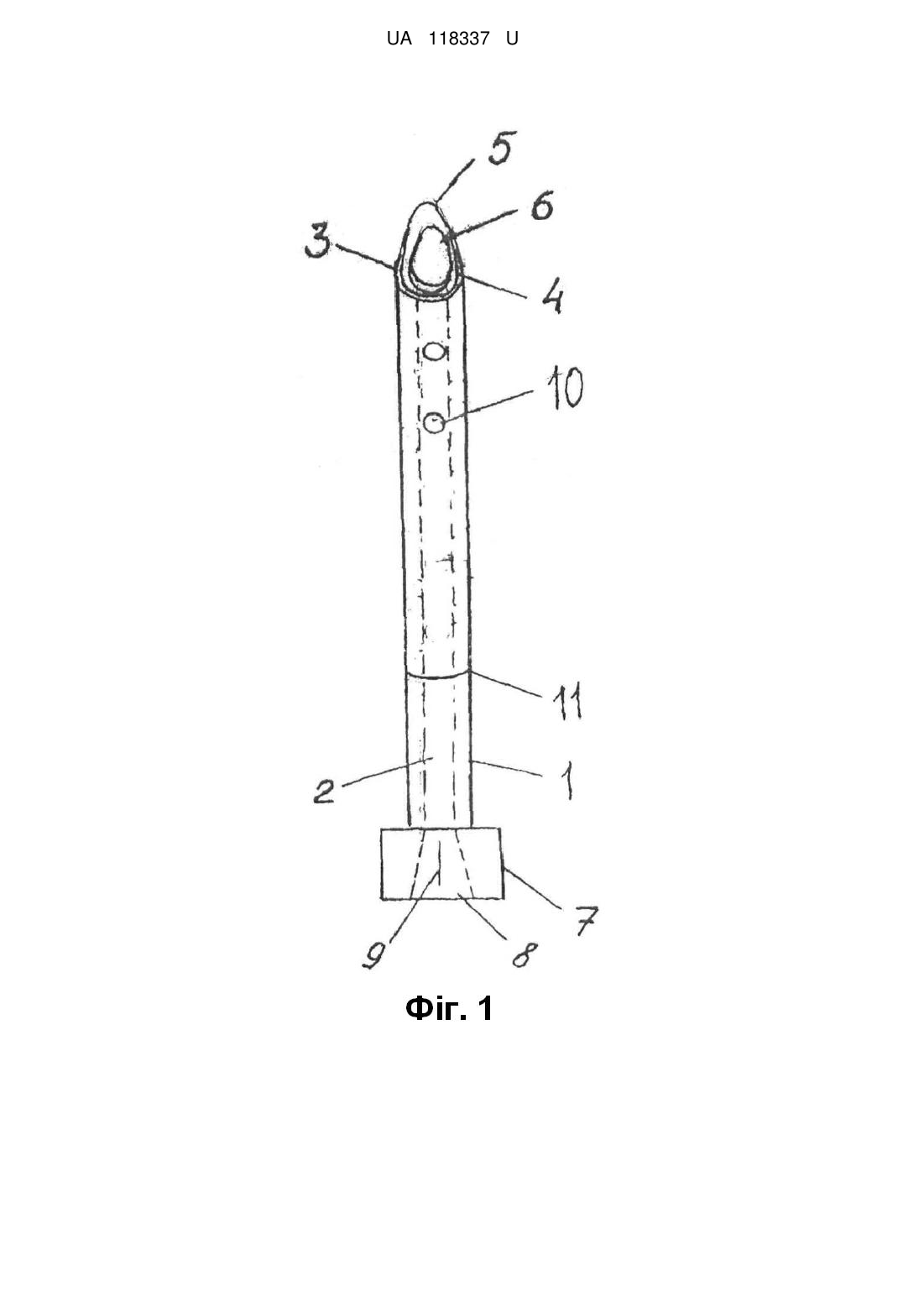

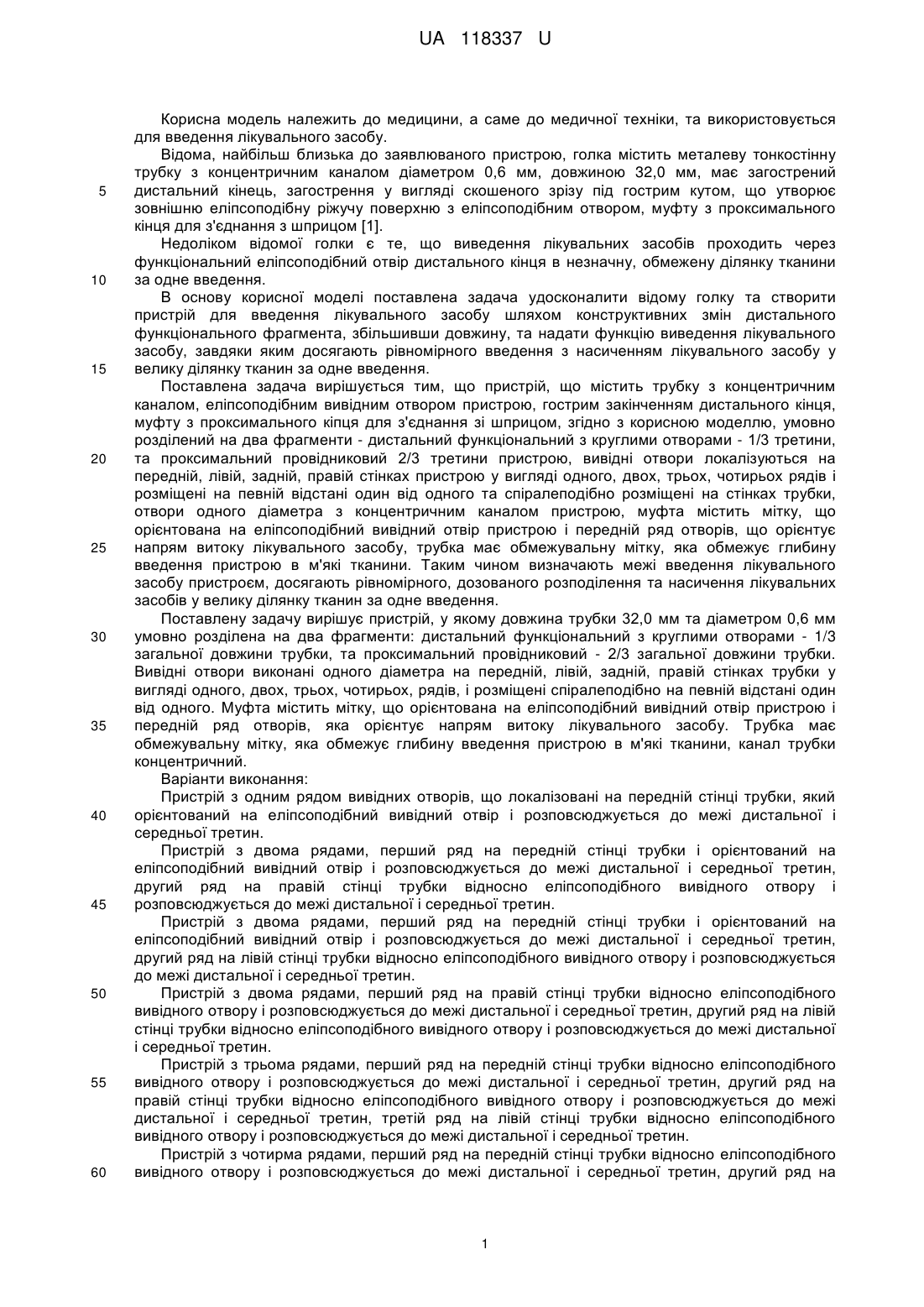

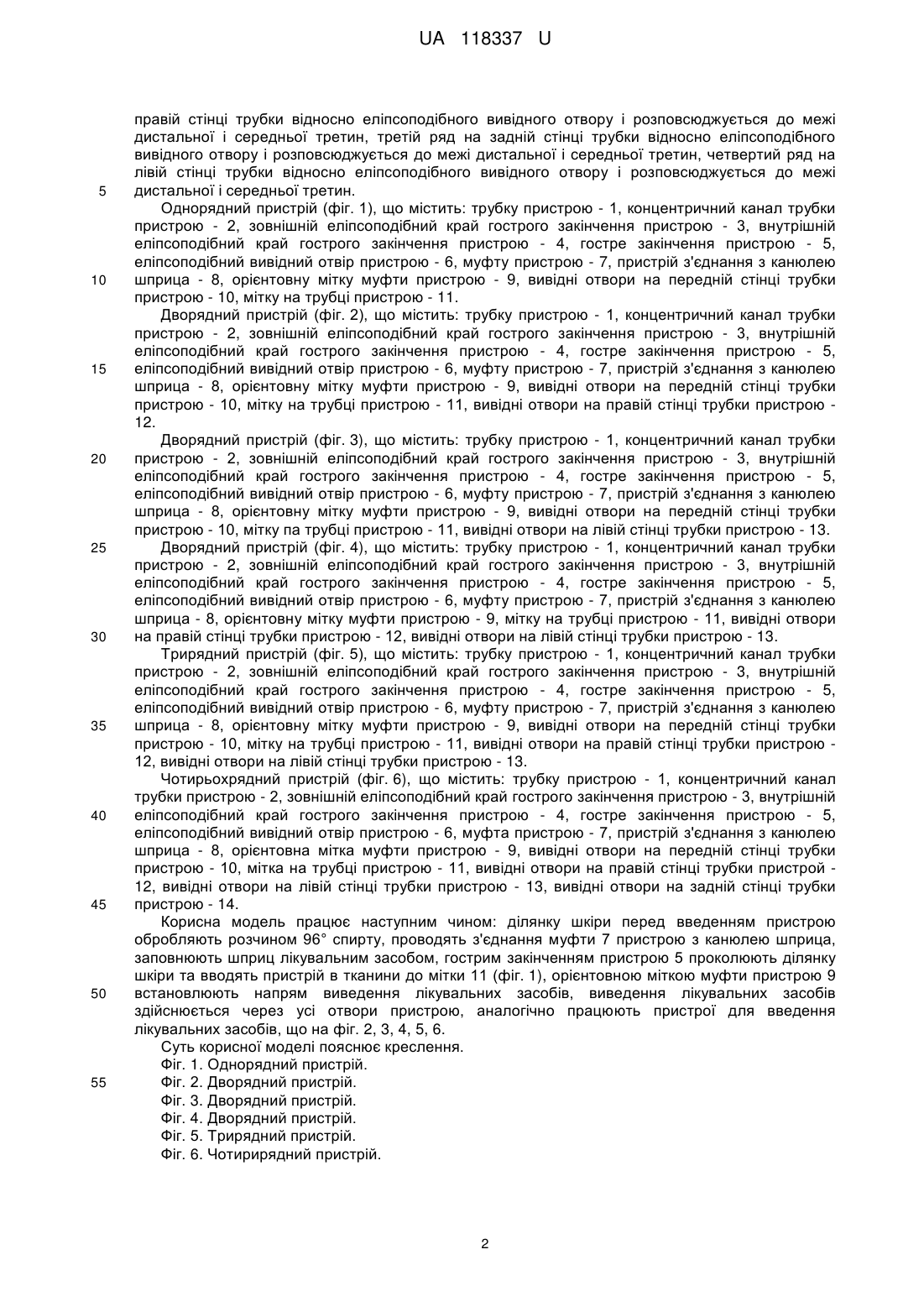

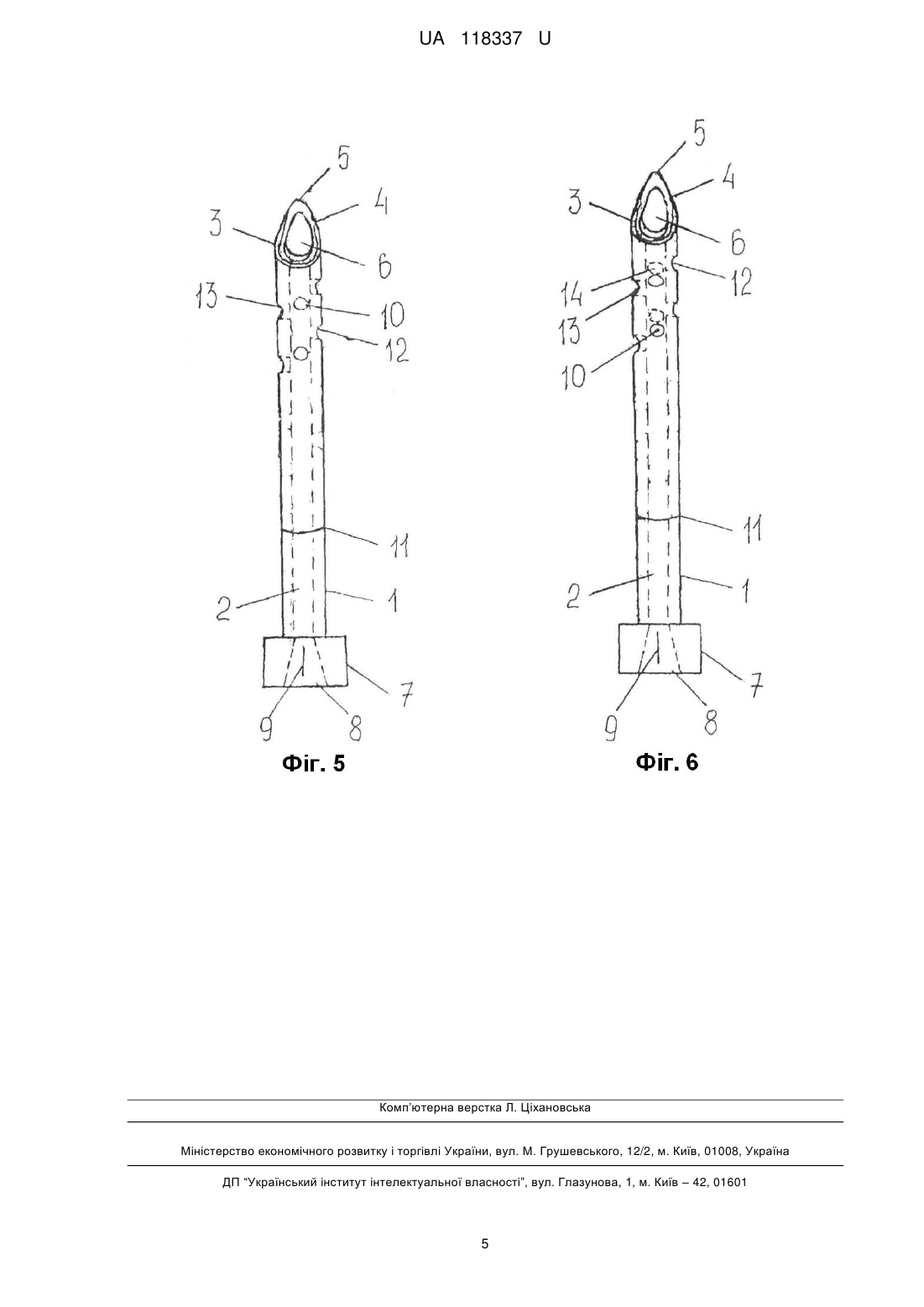

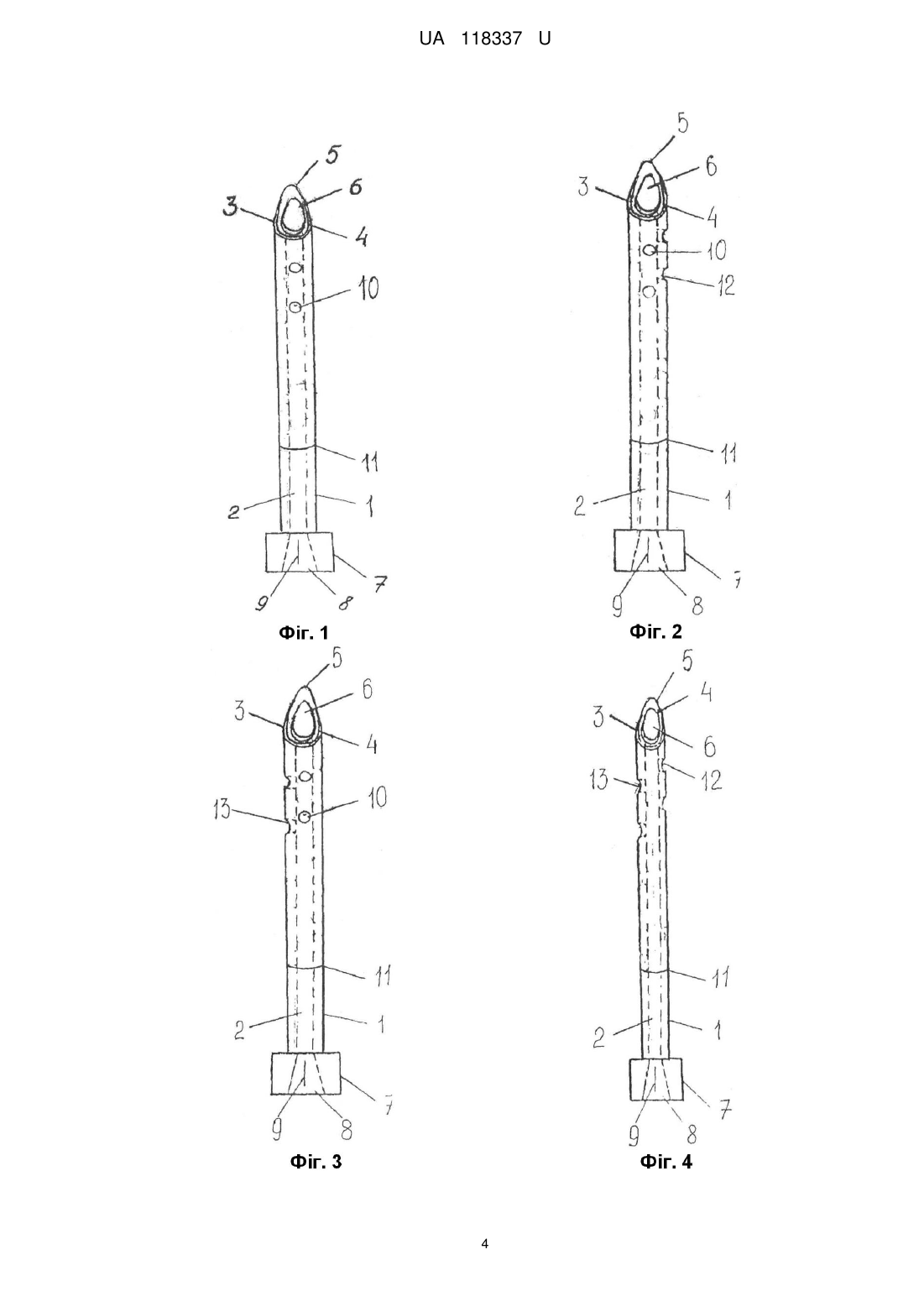

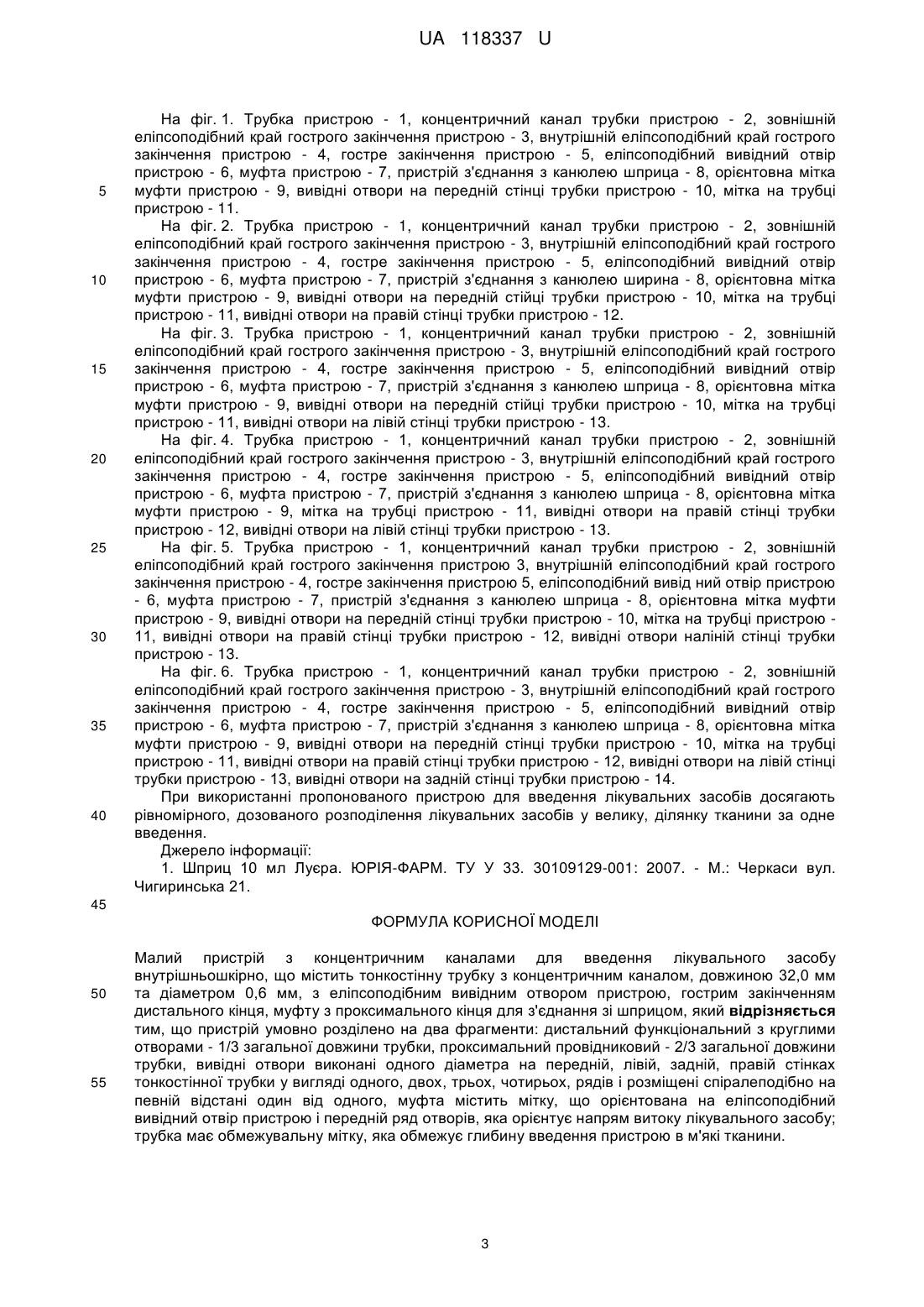

Реферат: UA 118337 U UA 118337 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. Відома, найбільш близька до заявлюваного пристрою, голка містить металеву тонкостінну трубку з концентричним каналом діаметром 0,6 мм, довжиною 32,0 мм, має загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліпсоподібну ріжучу поверхню з еліпсоподібним отвором, муфту з проксимального кінця для з'єднання з шприцом [1]. Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліпсоподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувального засобу шляхом конструктивних змін дистального функціонального фрагмента, збільшивши довжину, та надати функцію виведення лікувального засобу, завдяки яким досягають рівномірного введення з насиченням лікувального засобу у велику ділянку тканин за одне введення. Поставлена задача вирішується тим, що пристрій, що містить трубку з концентричним каналом, еліпсоподібним вивідним отвором пристрою, гострим закінченням дистального кінця, муфту з проксимального кіпця для з'єднання зі шприцом, згідно з корисною моделлю, умовно розділений на два фрагменти - дистальний функціональний з круглими отворами - 1/3 третини, та проксимальний провідниковий 2/3 третини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметра з концентричним каналом пристрою, муфта містить мітку, що орієнтована на еліпсоподібний вивідний отвір пристрою і передній ряд отворів, що орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. Таким чином визначають межі введення лікувального засобу пристроєм, досягають рівномірного, дозованого розподілення та насичення лікувальних засобів у велику ділянку тканин за одне введення. Поставлену задачу вирішує пристрій, у якому довжина трубки 32,0 мм та діаметром 0,6 мм умовно розділена на два фрагменти: дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки, та проксимальний провідниковий - 2/3 загальної довжини трубки. Вивідні отвори виконані одного діаметра на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів, і розміщені спіралеподібно на певній відстані один від одного. Муфта містить мітку, що орієнтована на еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу. Трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, канал трубки концентричний. Варіанти виконання: Пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки, який орієнтований на еліпсоподібний вивідний отвір і розповсюджується до межі дистальної і середньої третин. Пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на еліпсоподібний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на еліпсоподібний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Пристрій з двома рядами, перший ряд на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Пристрій з трьома рядами, перший ряд на передній стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Пристрій з чотирма рядами, перший ряд на передній стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на 1 UA 118337 U 5 10 15 20 25 30 35 40 45 50 55 правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд на задній стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, четвертий ряд на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Однорядний пристрій (фіг. 1), що містить: трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітку на трубці пристрою - 11. Дворядний пристрій (фіг. 2), що містить: трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітку на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12. Дворядний пристрій (фіг. 3), що містить: трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітку па трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13. Дворядний пристрій (фіг. 4), що містить: трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, мітку на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13. Трирядний пристрій (фіг. 5), що містить: трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітку на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13. Чотирьохрядний пристрій (фіг. 6), що містить: трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрой 12, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 14. Корисна модель працює наступним чином: ділянку шкіри перед введенням пристрою обробляють розчином 96° спирту, проводять з'єднання муфти 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки 11 (фіг. 1), орієнтовною міткою муфти пристрою 9 встановлюють напрям виведення лікувальних засобів, виведення лікувальних засобів здійснюється через усі отвори пристрою, аналогічно працюють пристрої для введення лікувальних засобів, що на фіг. 2, 3, 4, 5, 6. Суть корисної моделі пояснює креслення. Фіг. 1. Однорядний пристрій. Фіг. 2. Дворядний пристрій. Фіг. 3. Дворядний пристрій. Фіг. 4. Дворядний пристрій. Фіг. 5. Трирядний пристрій. Фіг. 6. Чотирирядний пристрій. 2 UA 118337 U 5 10 15 20 25 30 35 40 На фіг. 1. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11. На фіг. 2. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею ширина - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стійці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою - 12. На фіг. 3. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стійці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13. На фіг. 4. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13. На фіг. 5. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою 5, еліпсоподібний вивід ний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори наліній стінці трубки пристрою - 13. На фіг. 6. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гостре закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 14. При використанні пропонованого пристрою для введення лікувальних засобів досягають рівномірного, дозованого розподілення лікувальних засобів у велику, ділянку тканини за одне введення. Джерело інформації: 1. Шприц 10 мл Луєра. ЮРІЯ-ФАРМ. ТУ У 33. 30109129-001: 2007. - М.: Черкаси вул. Чигиринська 21. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Малий пристрій з концентричним каналами для введення лікувального засобу внутрішньошкірно, що містить тонкостінну трубку з концентричним каналом, довжиною 32,0 мм та діаметром 0,6 мм, з еліпсоподібним вивідним отвором пристрою, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання зі шприцом, який відрізняється тим, що пристрій умовно розділено на два фрагменти: дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки, проксимальний провідниковий - 2/3 загальної довжини трубки, вивідні отвори виконані одного діаметра на передній, лівій, задній, правій стінках тонкостінної трубки у вигляді одного, двох, трьох, чотирьох, рядів і розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу; трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. 3 UA 118337 U 4 UA 118337 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
