Пристрій для фіксації, підйому та перенесення листових матеріалів

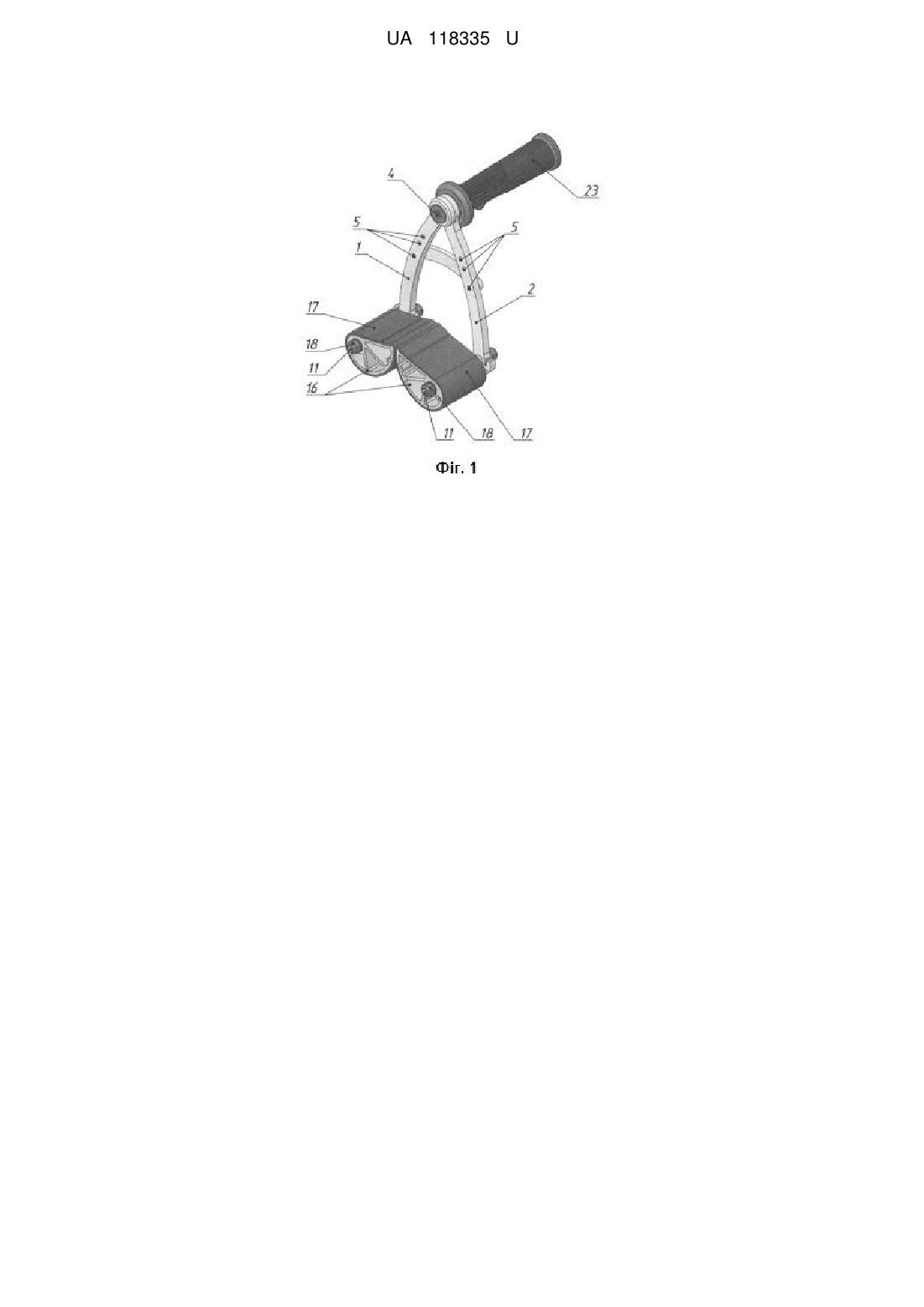

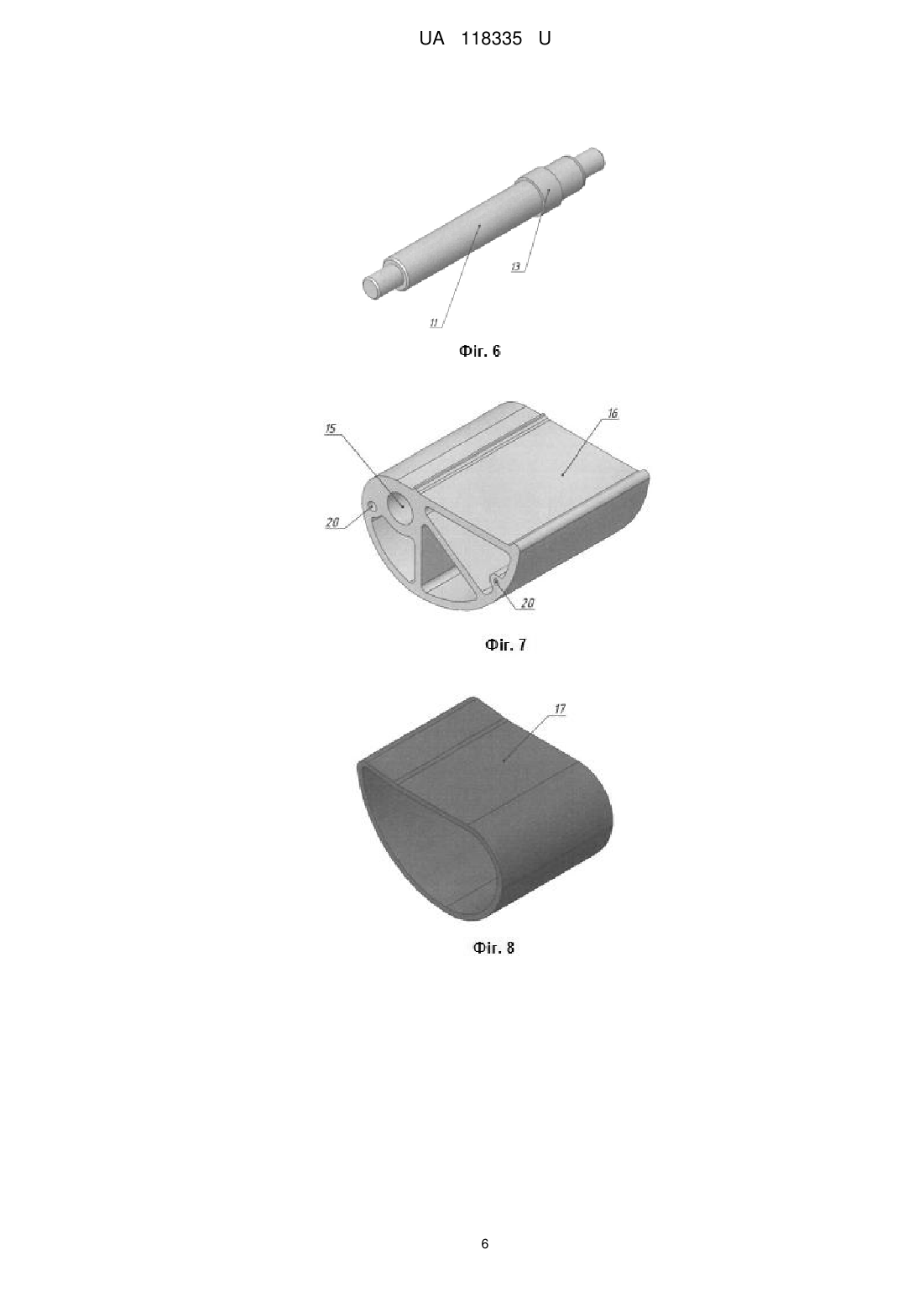

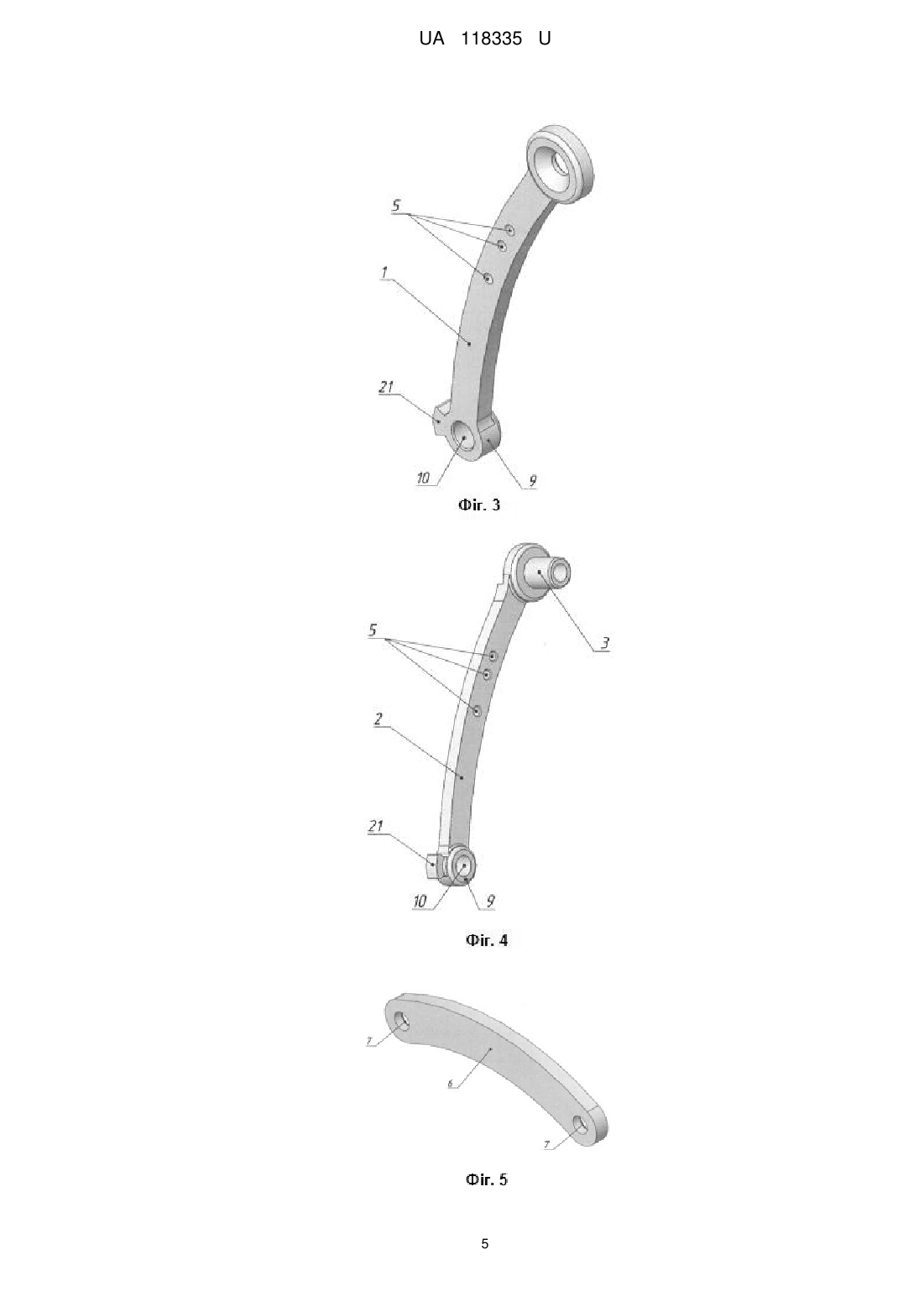

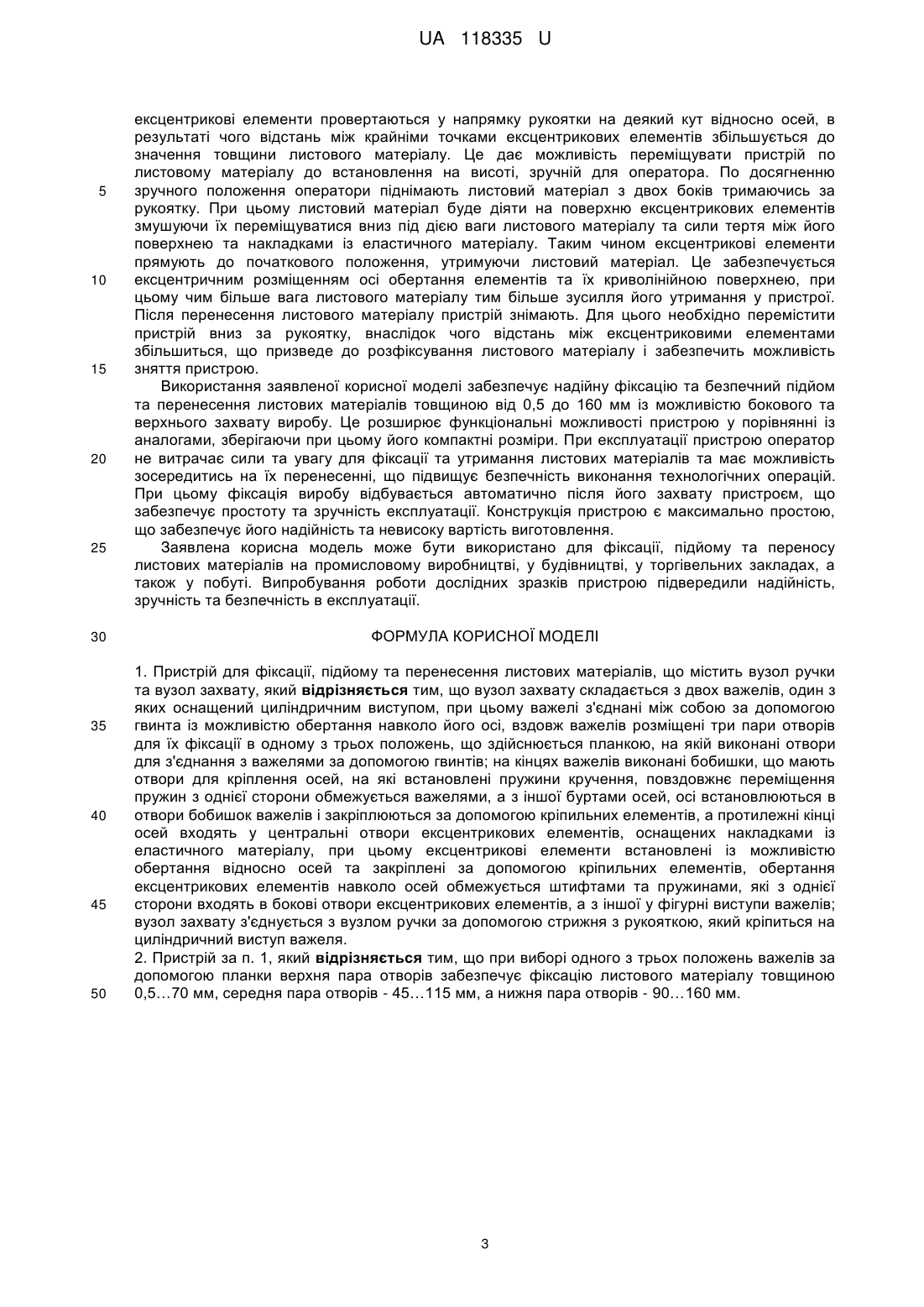

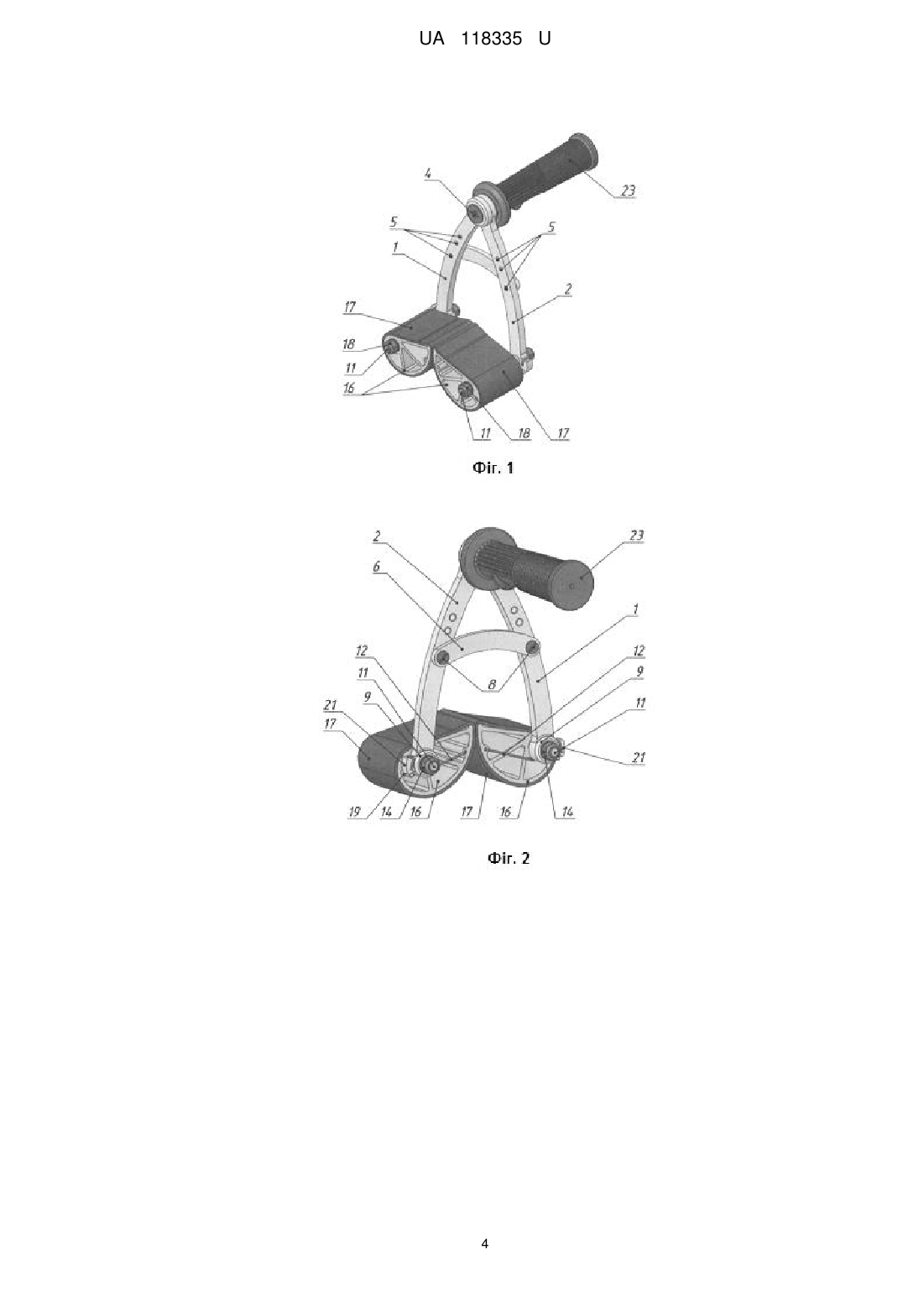

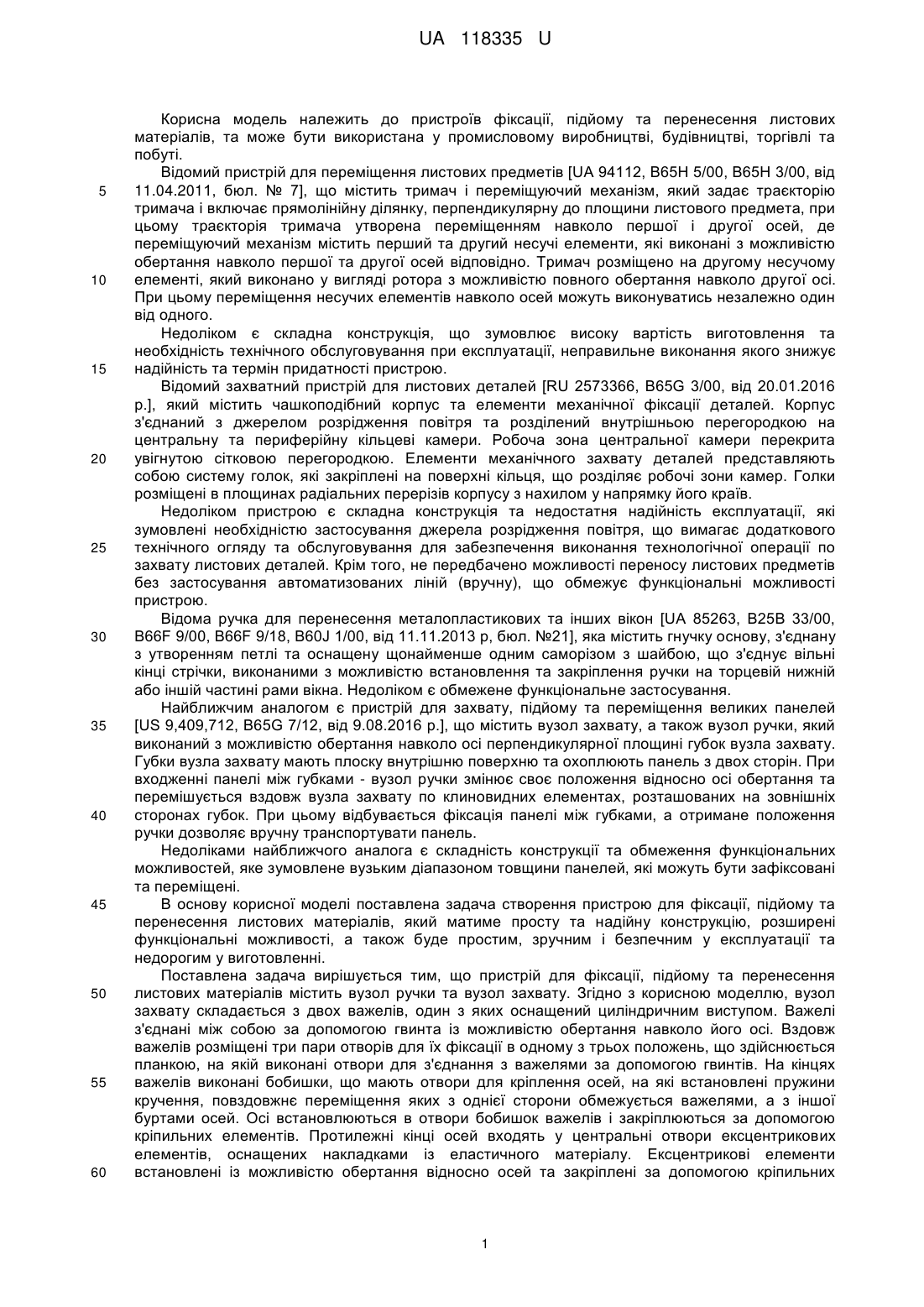

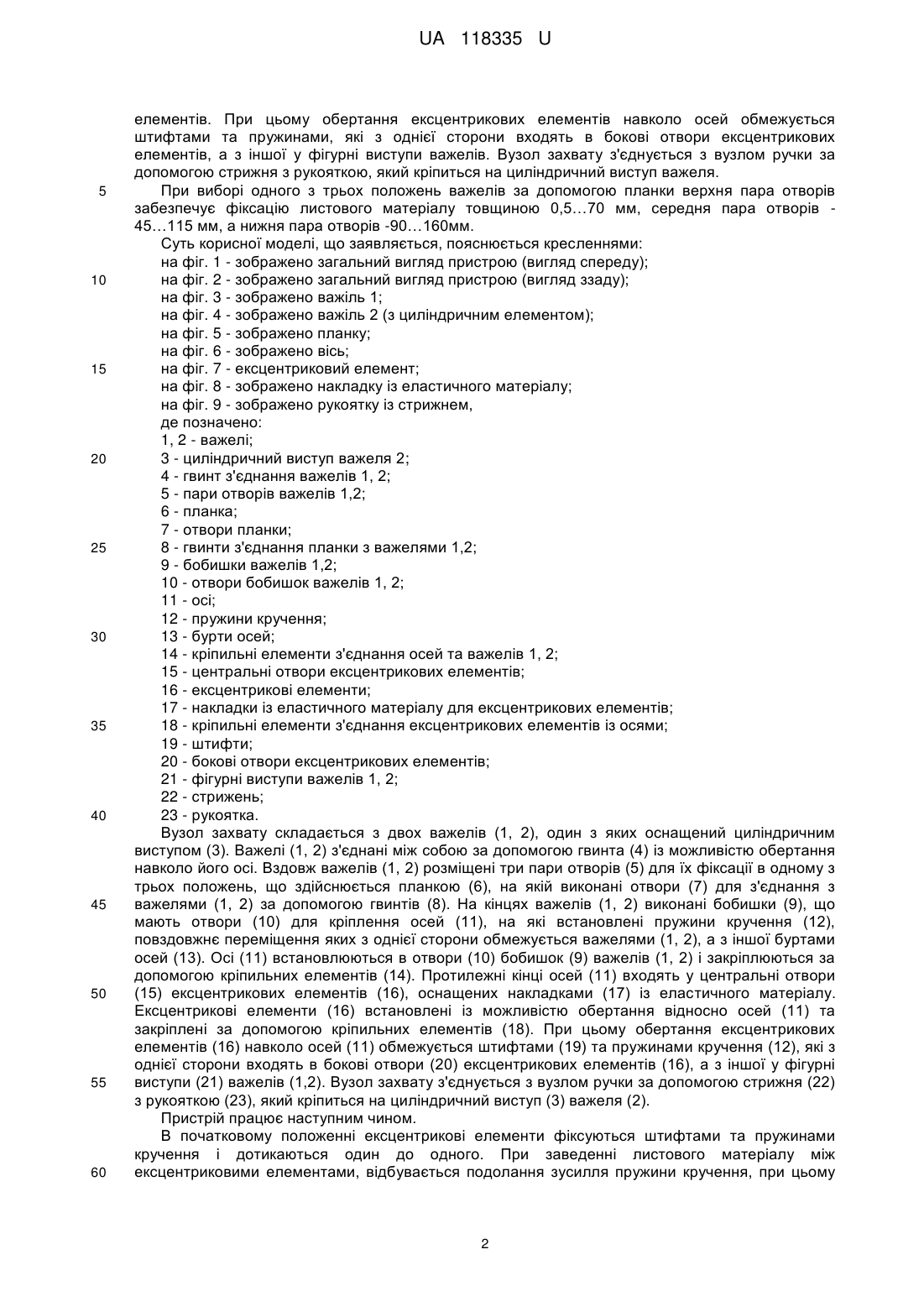

Реферат: Пристрій для фіксації, підйому та перенесення листових матеріалів містить вузол ручки та вузол захвату. Вузол захвату складається з двох важелів, один з яких оснащений циліндричним виступом, при цьому важелі з'єднані між собою за допомогою гвинта із можливістю обертання навколо його осі, вздовж важелів розміщені три пари отворів для їх фіксації в одному з трьох положень, що здійснюється планкою, на якій виконані отвори для з'єднання з важелями за допомогою гвинтів. На кінцях важелів виконані бобишки, що мають отвори для кріплення осей, на які встановлені пружини кручення, повздовжнє переміщення пружин з однієї сторони обмежується важелями, а з іншої буртами осей, осі встановлюються в отвори бобишок важелів і закріплюються за допомогою кріпильних елементів, а протилежні кінці осей входять у центральні отвори ексцентрикових елементів, оснащених накладками із еластичного матеріалу. При цьому ексцентрикові елементи встановлені із можливістю обертання відносно осей та закріплені за допомогою кріпильних елементів, обертання ексцентрикових елементів навколо осей обмежується штифтами та пружинами, які з однієї сторони входять в бокові отвори ексцентрикових елементів, а з іншої у фігурні виступи важелів. Вузол захвату з'єднується з вузлом ручки за допомогою стрижня з рукояткою, який кріпиться на циліндричний виступ важеля. UA 118335 U (12) UA 118335 U UA 118335 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв фіксації, підйому та перенесення листових матеріалів, та може бути використана у промисловому виробництві, будівництві, торгівлі та побуті. Відомий пристрій для переміщення листових предметів [UA 94112, В65Н 5/00, В65Н 3/00, від 11.04.2011, бюл. № 7], що містить тримач і переміщуючий механізм, який задає траєкторію тримача і включає прямолінійну ділянку, перпендикулярну до площини листового предмета, при цьому траєкторія тримача утворена переміщенням навколо першої і другої осей, де переміщуючий механізм містить перший та другий несучі елементи, які виконані з можливістю обертання навколо першої та другої осей відповідно. Тримач розміщено на другому несучому елементі, який виконано у вигляді ротора з можливістю повного обертання навколо другої осі. При цьому переміщення несучих елементів навколо осей можуть виконуватись незалежно один від одного. Недоліком є складна конструкція, що зумовлює високу вартість виготовлення та необхідність технічного обслуговування при експлуатації, неправильне виконання якого знижує надійність та термін придатності пристрою. Відомий захватний пристрій для листових деталей [RU 2573366, B65G 3/00, від 20.01.2016 p.], який містить чашкоподібний корпус та елементи механічної фіксації деталей. Корпус з'єднаний з джерелом розрідження повітря та розділений внутрішньою перегородкою на центральну та периферійну кільцеві камери. Робоча зона центральної камери перекрита увігнутою сітковою перегородкою. Елементи механічного захвату деталей представляють собою систему голок, які закріплені на поверхні кільця, що розділяє робочі зони камер. Голки розміщені в площинах радіальних перерізів корпусу з нахилом у напрямку його країв. Недоліком пристрою є складна конструкція та недостатня надійність експлуатації, які зумовлені необхідністю застосування джерела розрідження повітря, що вимагає додаткового технічного огляду та обслуговування для забезпечення виконання технологічної операції по захвату листових деталей. Крім того, не передбачено можливості переносу листових предметів без застосування автоматизованих ліній (вручну), що обмежує функціональні можливості пристрою. Відома ручка для перенесення металопластикових та інших вікон [UA 85263, В25В 33/00, B66F 9/00, B66F 9/18, B60J 1/00, від 11.11.2013 р, бюл. №21], яка містить гнучку основу, з'єднану з утворенням петлі та оснащену щонайменше одним саморізом з шайбою, що з'єднує вільні кінці стрічки, виконаними з можливістю встановлення та закріплення ручки на торцевій нижній або іншій частині рами вікна. Недоліком є обмежене функціональне застосування. Найближчим аналогом є пристрій для захвату, підйому та переміщення великих панелей [US 9,409,712, B65G 7/12, від 9.08.2016 p.], що містить вузол захвату, а також вузол ручки, який виконаний з можливістю обертання навколо осі перпендикулярної площині губок вузла захвату. Губки вузла захвату мають плоску внутрішню поверхню та охоплюють панель з двох сторін. При входженні панелі між губками - вузол ручки змінює своє положення відносно осі обертання та перемішується вздовж вузла захвату по клиновидних елементах, розташованих на зовнішніх сторонах губок. При цьому відбувається фіксація панелі між губками, а отримане положення ручки дозволяє вручну транспортувати панель. Недоліками найближчого аналога є складність конструкції та обмеження функціональних можливостей, яке зумовлене вузьким діапазоном товщини панелей, які можуть бути зафіксовані та переміщені. В основу корисної моделі поставлена задача створення пристрою для фіксації, підйому та перенесення листових матеріалів, який матиме просту та надійну конструкцію, розширені функціональні можливості, а також буде простим, зручним і безпечним у експлуатації та недорогим у виготовленні. Поставлена задача вирішується тим, що пристрій для фіксації, підйому та перенесення листових матеріалів містить вузол ручки та вузол захвату. Згідно з корисною моделлю, вузол захвату складається з двох важелів, один з яких оснащений циліндричним виступом. Важелі з'єднані між собою за допомогою гвинта із можливістю обертання навколо його осі. Вздовж важелів розміщені три пари отворів для їх фіксації в одному з трьох положень, що здійснюється планкою, на якій виконані отвори для з'єднання з важелями за допомогою гвинтів. На кінцях важелів виконані бобишки, що мають отвори для кріплення осей, на які встановлені пружини кручення, повздовжнє переміщення яких з однієї сторони обмежується важелями, а з іншої буртами осей. Осі встановлюються в отвори бобишок важелів і закріплюються за допомогою кріпильних елементів. Протилежні кінці осей входять у центральні отвори ексцентрикових елементів, оснащених накладками із еластичного матеріалу. Ексцентрикові елементи встановлені із можливістю обертання відносно осей та закріплені за допомогою кріпильних 1 UA 118335 U 5 10 15 20 25 30 35 40 45 50 55 60 елементів. При цьому обертання ексцентрикових елементів навколо осей обмежується штифтами та пружинами, які з однієї сторони входять в бокові отвори ексцентрикових елементів, а з іншої у фігурні виступи важелів. Вузол захвату з'єднується з вузлом ручки за допомогою стрижня з рукояткою, який кріпиться на циліндричний виступ важеля. При виборі одного з трьох положень важелів за допомогою планки верхня пара отворів забезпечує фіксацію листового матеріалу товщиною 0,5…70 мм, середня пара отворів 45…115 мм, а нижня пара отворів -90…160мм. Суть корисної моделі, що заявляється, пояснюється кресленнями: на фіг. 1 - зображено загальний вигляд пристрою (вигляд спереду); на фіг. 2 - зображено загальний вигляд пристрою (вигляд ззаду); на фіг. 3 - зображено важіль 1; на фіг. 4 - зображено важіль 2 (з циліндричним елементом); на фіг. 5 - зображено планку; на фіг. 6 - зображено вісь; на фіг. 7 - ексцентриковий елемент; на фіг. 8 - зображено накладку із еластичного матеріалу; на фіг. 9 - зображено рукоятку із стрижнем, де позначено: 1, 2 - важелі; 3 - циліндричний виступ важеля 2; 4 - гвинт з'єднання важелів 1, 2; 5 - пари отворів важелів 1,2; 6 - планка; 7 - отвори планки; 8 - гвинти з'єднання планки з важелями 1,2; 9 - бобишки важелів 1,2; 10 - отвори бобишок важелів 1, 2; 11 - осі; 12 - пружини кручення; 13 - бурти осей; 14 - кріпильні елементи з'єднання осей та важелів 1, 2; 15 - центральні отвори ексцентрикових елементів; 16 - ексцентрикові елементи; 17 - накладки із еластичного матеріалу для ексцентрикових елементів; 18 - кріпильні елементи з'єднання ексцентрикових елементів із осями; 19 - штифти; 20 - бокові отвори ексцентрикових елементів; 21 - фігурні виступи важелів 1, 2; 22 - стрижень; 23 - рукоятка. Вузол захвату складається з двох важелів (1, 2), один з яких оснащений циліндричним виступом (3). Важелі (1, 2) з'єднані між собою за допомогою гвинта (4) із можливістю обертання навколо його осі. Вздовж важелів (1, 2) розміщені три пари отворів (5) для їх фіксації в одному з трьох положень, що здійснюється планкою (6), на якій виконані отвори (7) для з'єднання з важелями (1, 2) за допомогою гвинтів (8). На кінцях важелів (1, 2) виконані бобишки (9), що мають отвори (10) для кріплення осей (11), на які встановлені пружини кручення (12), повздовжнє переміщення яких з однієї сторони обмежується важелями (1, 2), а з іншої буртами осей (13). Осі (11) встановлюються в отвори (10) бобишок (9) важелів (1, 2) і закріплюються за допомогою кріпильних елементів (14). Протилежні кінці осей (11) входять у центральні отвори (15) ексцентрикових елементів (16), оснащених накладками (17) із еластичного матеріалу. Ексцентрикові елементи (16) встановлені із можливістю обертання відносно осей (11) та закріплені за допомогою кріпильних елементів (18). При цьому обертання ексцентрикових елементів (16) навколо осей (11) обмежується штифтами (19) та пружинами кручення (12), які з однієї сторони входять в бокові отвори (20) ексцентрикових елементів (16), а з іншої у фігурні виступи (21) важелів (1,2). Вузол захвату з'єднується з вузлом ручки за допомогою стрижня (22) з рукояткою (23), який кріпиться на циліндричний виступ (3) важеля (2). Пристрій працює наступним чином. В початковому положенні ексцентрикові елементи фіксуються штифтами та пружинами кручення і дотикаються один до одного. При заведенні листового матеріалу між ексцентриковими елементами, відбувається подолання зусилля пружини кручення, при цьому 2 UA 118335 U 5 10 15 20 25 30 35 40 45 50 ексцентрикові елементи провертаються у напрямку рукоятки на деякий кут відносно осей, в результаті чого відстань між крайніми точками ексцентрикових елементів збільшується до значення товщини листового матеріалу. Це дає можливість переміщувати пристрій по листовому матеріалу до встановлення на висоті, зручній для оператора. По досягненню зручного положення оператори піднімають листовий матеріал з двох боків тримаючись за рукоятку. При цьому листовий матеріал буде діяти на поверхню ексцентрикових елементів змушуючи їх переміщуватися вниз під дією ваги листового матеріалу та сили тертя між його поверхнею та накладками із еластичного матеріалу. Таким чином ексцентрикові елементи прямують до початкового положення, утримуючи листовий матеріал. Це забезпечується ексцентричним розміщенням осі обертання елементів та їх криволінійною поверхнею, при цьому чим більше вага листового матеріалу тим більше зусилля його утримання у пристрої. Після перенесення листового матеріалу пристрій знімають. Для цього необхідно перемістити пристрій вниз за рукоятку, внаслідок чого відстань між ексцентриковими елементами збільшиться, що призведе до розфіксування листового матеріалу і забезпечить можливість зняття пристрою. Використання заявленої корисної моделі забезпечує надійну фіксацію та безпечний підйом та перенесення листових матеріалів товщиною від 0,5 до 160 мм із можливістю бокового та верхнього захвату виробу. Це розширює функціональні можливості пристрою у порівнянні із аналогами, зберігаючи при цьому його компактні розміри. При експлуатації пристрою оператор не витрачає сили та увагу для фіксації та утримання листових матеріалів та має можливість зосередитись на їх перенесенні, що підвищує безпечність виконання технологічних операцій. При цьому фіксація виробу відбувається автоматично після його захвату пристроєм, що забезпечує простоту та зручність експлуатації. Конструкція пристрою є максимально простою, що забезпечує його надійність та невисоку вартість виготовлення. Заявлена корисна модель може бути використано для фіксації, підйому та переносу листових матеріалів на промисловому виробництві, у будівництві, у торгівельних закладах, а також у побуті. Випробування роботи дослідних зразків пристрою підвередили надійність, зручність та безпечність в експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для фіксації, підйому та перенесення листових матеріалів, що містить вузол ручки та вузол захвату, який відрізняється тим, що вузол захвату складається з двох важелів, один з яких оснащений циліндричним виступом, при цьому важелі з'єднані між собою за допомогою гвинта із можливістю обертання навколо його осі, вздовж важелів розміщені три пари отворів для їх фіксації в одному з трьох положень, що здійснюється планкою, на якій виконані отвори для з'єднання з важелями за допомогою гвинтів; на кінцях важелів виконані бобишки, що мають отвори для кріплення осей, на які встановлені пружини кручення, повздовжнє переміщення пружин з однієї сторони обмежується важелями, а з іншої буртами осей, осі встановлюються в отвори бобишок важелів і закріплюються за допомогою кріпильних елементів, а протилежні кінці осей входять у центральні отвори ексцентрикових елементів, оснащених накладками із еластичного матеріалу, при цьому ексцентрикові елементи встановлені із можливістю обертання відносно осей та закріплені за допомогою кріпильних елементів, обертання ексцентрикових елементів навколо осей обмежується штифтами та пружинами, які з однієї сторони входять в бокові отвори ексцентрикових елементів, а з іншої у фігурні виступи важелів; вузол захвату з'єднується з вузлом ручки за допомогою стрижня з рукояткою, який кріпиться на циліндричний виступ важеля. 2. Пристрій за п. 1, який відрізняється тим, що при виборі одного з трьох положень важелів за допомогою планки верхня пара отворів забезпечує фіксацію листового матеріалу товщиною 0,5…70 мм, середня пара отворів - 45…115 мм, а нижня пара отворів - 90…160 мм. 3 UA 118335 U 4 UA 118335 U 5 UA 118335 U 6 UA 118335 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
