Пристрій для створення тарованого зусилля

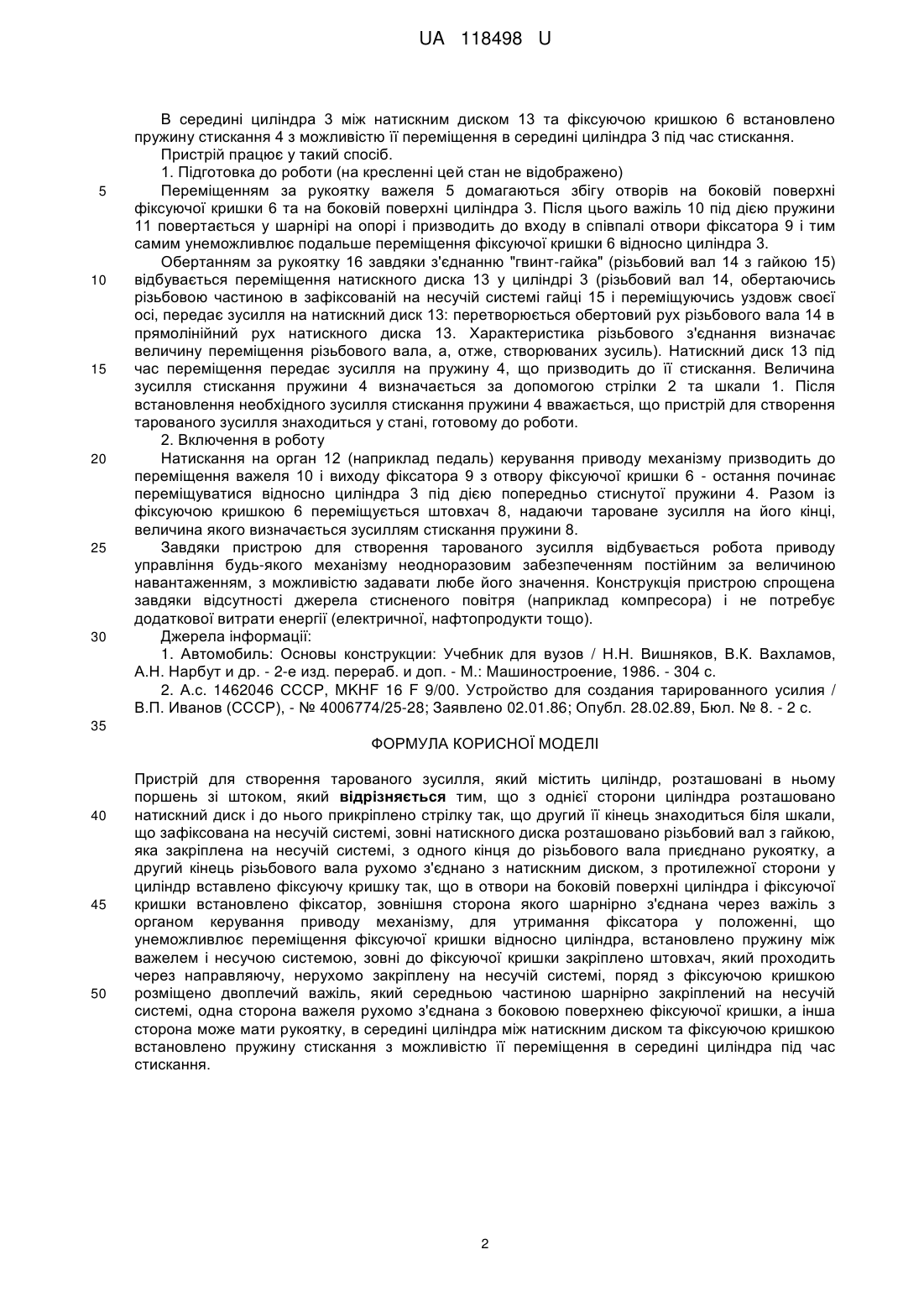

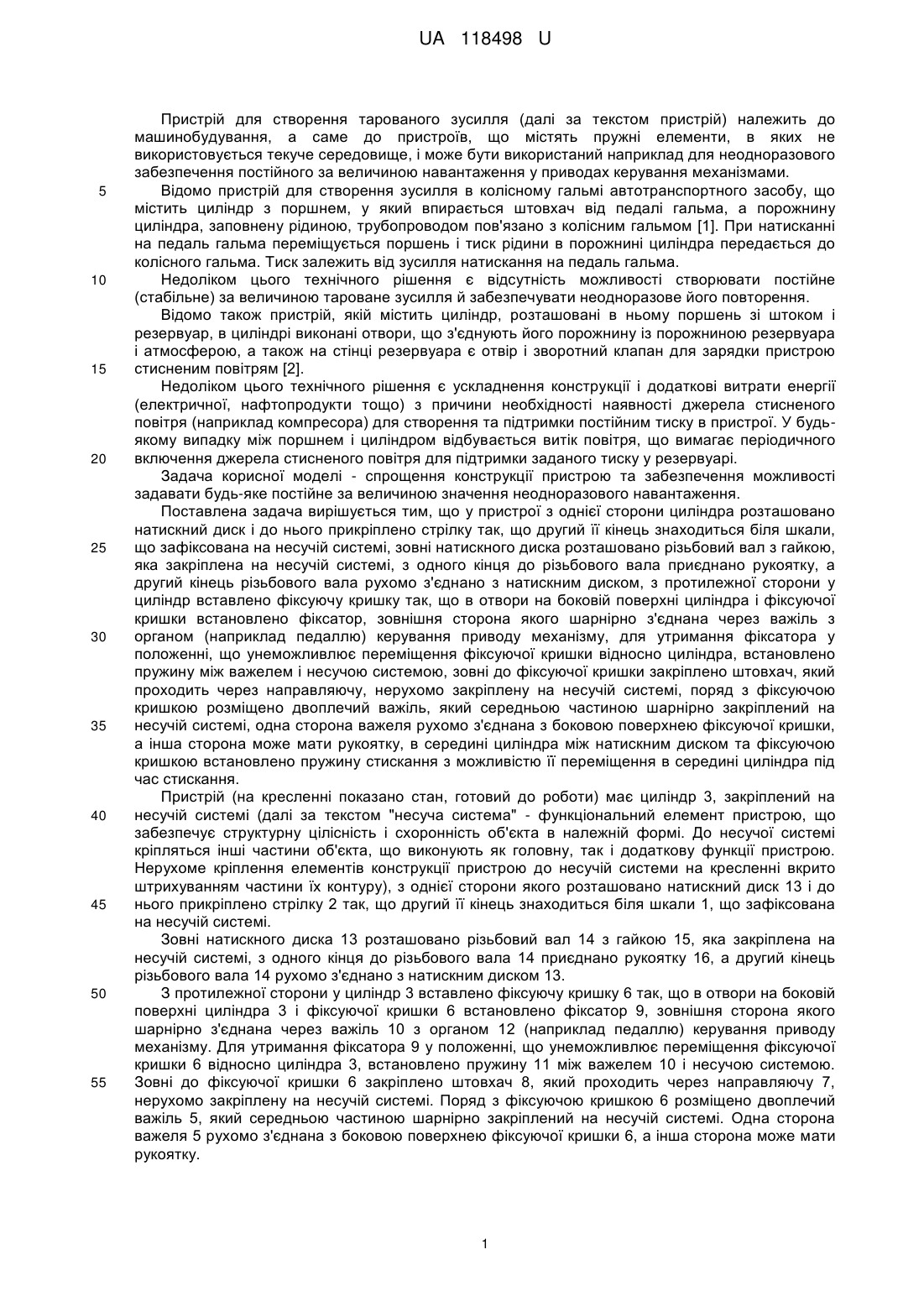

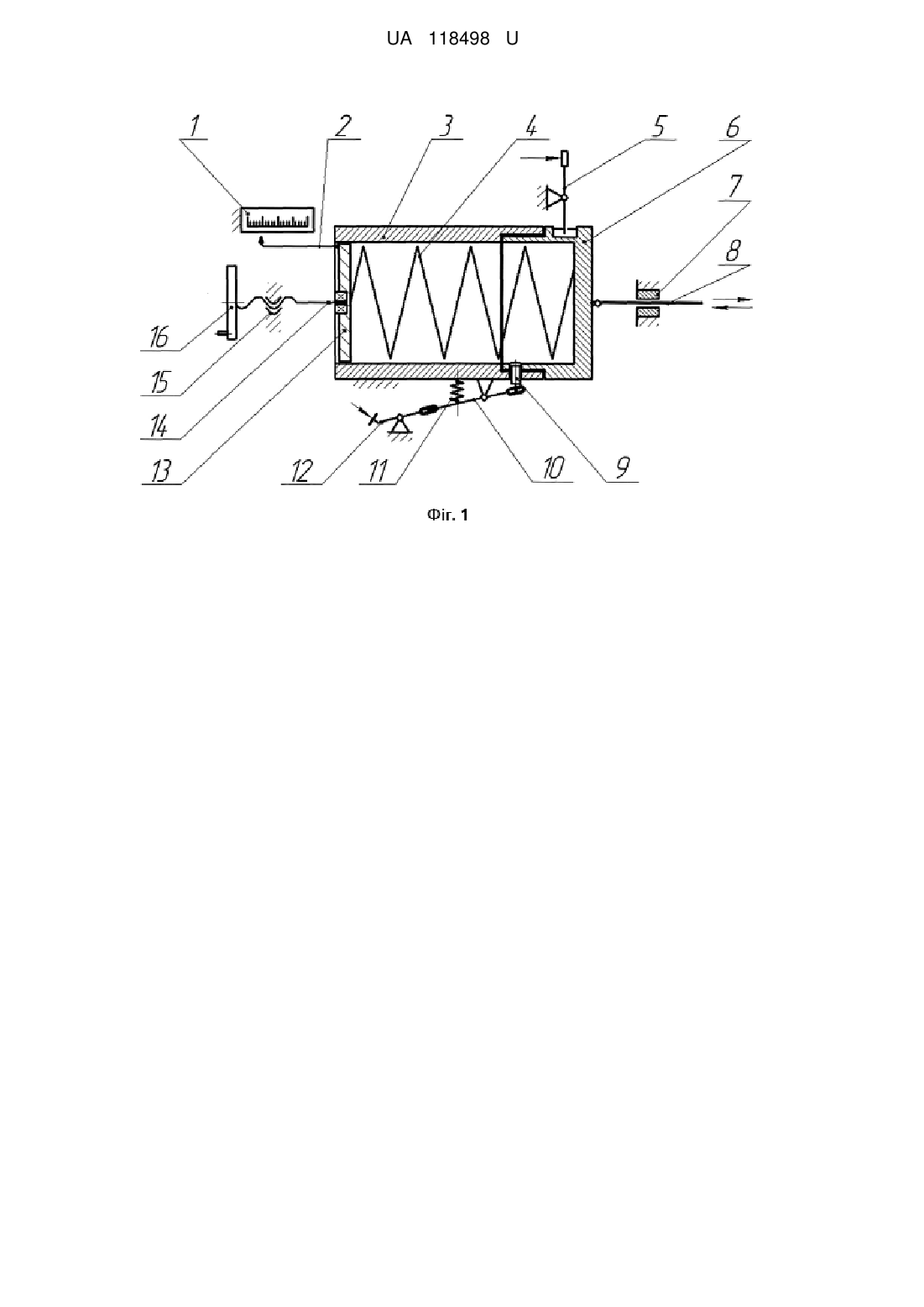

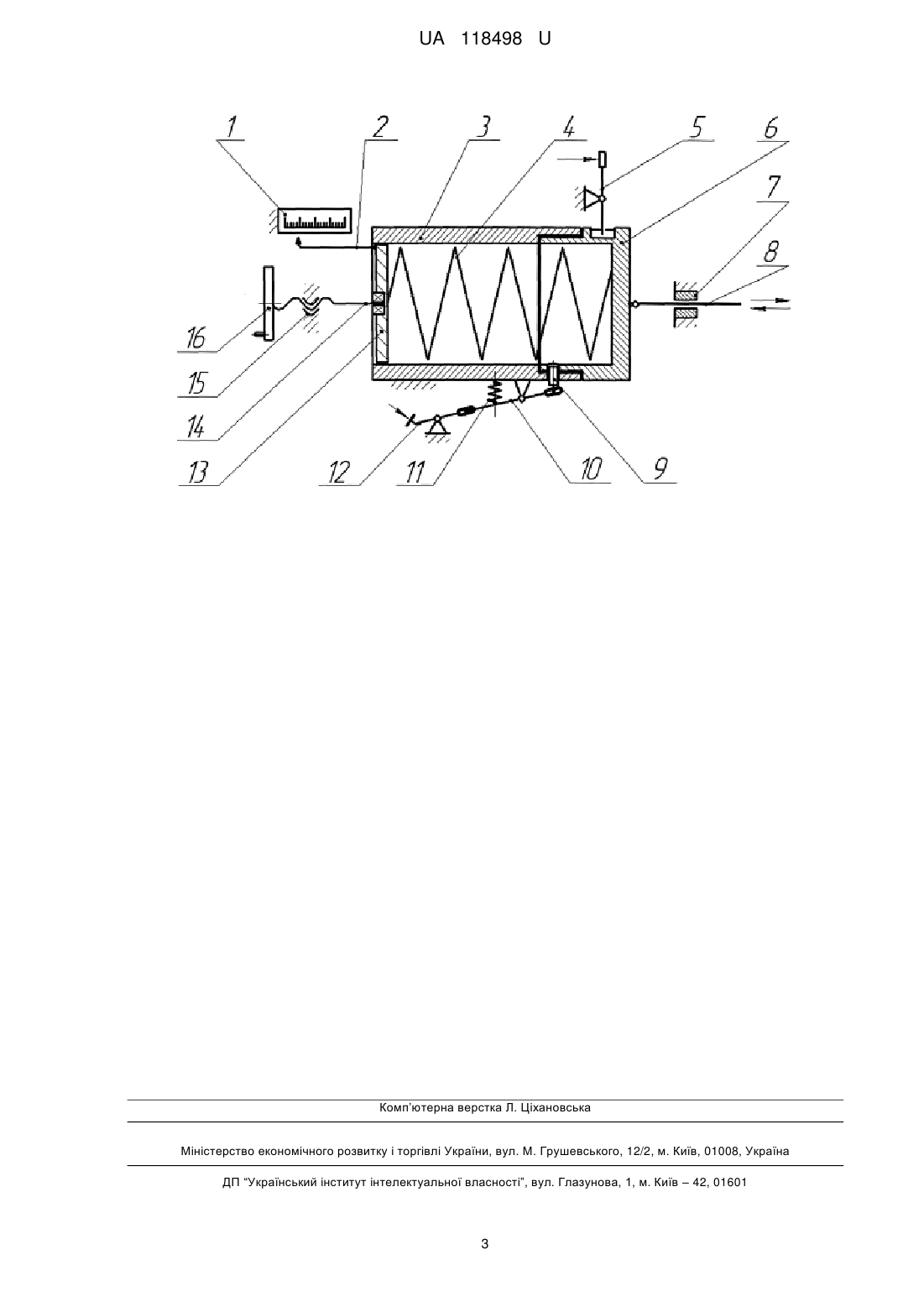

Реферат: Пристрій для створення тарованого зусилля містить циліндр, розташовані в ньому поршень зі штоком. З однієї сторони циліндра розташовано натискний диск і до нього прикріплено стрілку так, що другий її кінець знаходиться біля шкали, що зафіксована на несучій системі. Зовні натискного диска розташовано різьбовий вал з гайкою, яка закріплена на несучій системі, з одного кінця до різьбового вала приєднано рукоятку, а другий кінець різьбового вала рухомо з'єднано з натискним диском. З протилежної сторони у циліндр вставлено фіксуючу кришку так, що в отвори на боковій поверхні циліндра і фіксуючої кришки встановлено фіксатор. Зовнішня сторона фіксатора шарнірно з'єднана через важіль з органом керування приводу механізму, для утримання фіксатора у положенні, що унеможливлює переміщення фіксуючої кришки відносно циліндра, встановлено пружину між важелем і несучою системою. Зовні до фіксуючої кришки закріплено штовхач, який проходить через направляючу, нерухомо закріплену на несучій системі. Поряд з фіксуючою кришкою розміщено двоплечий важіль, який середньою частиною шарнірно закріплений на несучій системі, одна сторона важеля рухомо з'єднана з боковою поверхнею фіксуючої кришки, а інша сторона може мати рукоятку. В середині циліндра між натискним диском та фіксуючою кришкою встановлено пружину стискання з можливістю її переміщення в середині циліндра під час стискання. UA 118498 U (12) UA 118498 U UA 118498 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій для створення тарованого зусилля (далі за текстом пристрій) належить до машинобудування, а саме до пристроїв, що містять пружні елементи, в яких не використовується текуче середовище, і може бути використаний наприклад для неодноразового забезпечення постійного за величиною навантаження у приводах керування механізмами. Відомо пристрій для створення зусилля в колісному гальмі автотранспортного засобу, що містить циліндр з поршнем, у який впирається штовхач від педалі гальма, а порожнину циліндра, заповнену рідиною, трубопроводом пов'язано з колісним гальмом [1]. При натисканні на педаль гальма переміщується поршень і тиск рідини в порожнині циліндра передається до колісного гальма. Тиск залежить від зусилля натискання на педаль гальма. Недоліком цього технічного рішення є відсутність можливості створювати постійне (стабільне) за величиною тароване зусилля й забезпечувати неодноразове його повторення. Відомо також пристрій, якій містить циліндр, розташовані в ньому поршень зі штоком і резервуар, в циліндрі виконані отвори, що з'єднують його порожнину із порожниною резервуара і атмосферою, а також на стінці резервуара є отвір і зворотний клапан для зарядки пристрою стисненим повітрям [2]. Недоліком цього технічного рішення є ускладнення конструкції і додаткові витрати енергії (електричної, нафтопродукти тощо) з причини необхідності наявності джерела стисненого повітря (наприклад компресора) для створення та підтримки постійним тиску в пристрої. У будьякому випадку між поршнем і циліндром відбувається витік повітря, що вимагає періодичного включення джерела стисненого повітря для підтримки заданого тиску у резервуарі. Задача корисної моделі - спрощення конструкції пристрою та забезпечення можливості задавати будь-яке постійне за величиною значення неодноразового навантаження. Поставлена задача вирішується тим, що у пристрої з однієї сторони циліндра розташовано натискний диск і до нього прикріплено стрілку так, що другий її кінець знаходиться біля шкали, що зафіксована на несучій системі, зовні натискного диска розташовано різьбовий вал з гайкою, яка закріплена на несучій системі, з одного кінця до різьбового вала приєднано рукоятку, а другий кінець різьбового вала рухомо з'єднано з натискним диском, з протилежної сторони у циліндр вставлено фіксуючу кришку так, що в отвори на боковій поверхні циліндра і фіксуючої кришки встановлено фіксатор, зовнішня сторона якого шарнірно з'єднана через важіль з органом (наприклад педаллю) керування приводу механізму, для утримання фіксатора у положенні, що унеможливлює переміщення фіксуючої кришки відносно циліндра, встановлено пружину між важелем і несучою системою, зовні до фіксуючої кришки закріплено штовхач, який проходить через направляючу, нерухомо закріплену на несучій системі, поряд з фіксуючою кришкою розміщено двоплечий важіль, який середньою частиною шарнірно закріплений на несучій системі, одна сторона важеля рухомо з'єднана з боковою поверхнею фіксуючої кришки, а інша сторона може мати рукоятку, в середині циліндра між натискним диском та фіксуючою кришкою встановлено пружину стискання з можливістю її переміщення в середині циліндра під час стискання. Пристрій (на кресленні показано стан, готовий до роботи) має циліндр 3, закріплений на несучій системі (далі за текстом "несуча система" - функціональний елемент пристрою, що забезпечує структурну цілісність і схоронність об'єкта в належній формі. До несучої системі кріпляться інші частини об'єкта, що виконують як головну, так і додаткову функції пристрою. Нерухоме кріплення елементів конструкції пристрою до несучій системи на кресленні вкрито штрихуванням частини їх контуру), з однієї сторони якого розташовано натискний диск 13 і до нього прикріплено стрілку 2 так, що другий її кінець знаходиться біля шкали 1, що зафіксована на несучій системі. Зовні натискного диска 13 розташовано різьбовий вал 14 з гайкою 15, яка закріплена на несучій системі, з одного кінця до різьбового вала 14 приєднано рукоятку 16, а другий кінець різьбового вала 14 рухомо з'єднано з натискним диском 13. З протилежної сторони у циліндр 3 вставлено фіксуючу кришку 6 так, що в отвори на боковій поверхні циліндра 3 і фіксуючої кришки 6 встановлено фіксатор 9, зовнішня сторона якого шарнірно з'єднана через важіль 10 з органом 12 (наприклад педаллю) керування приводу механізму. Для утримання фіксатора 9 у положенні, що унеможливлює переміщення фіксуючої кришки 6 відносно циліндра 3, встановлено пружину 11 між важелем 10 і несучою системою. Зовні до фіксуючої кришки 6 закріплено штовхач 8, який проходить через направляючу 7, нерухомо закріплену на несучій системі. Поряд з фіксуючою кришкою 6 розміщено двоплечий важіль 5, який середньою частиною шарнірно закріплений на несучій системі. Одна сторона важеля 5 рухомо з'єднана з боковою поверхнею фіксуючої кришки 6, а інша сторона може мати рукоятку. 1 UA 118498 U 5 10 15 20 25 30 В середині циліндра 3 між натискним диском 13 та фіксуючою кришкою 6 встановлено пружину стискання 4 з можливістю її переміщення в середині циліндра 3 під час стискання. Пристрій працює у такий спосіб. 1. Підготовка до роботи (на кресленні цей стан не відображено) Переміщенням за рукоятку важеля 5 домагаються збігу отворів на боковій поверхні фіксуючої кришки 6 та на боковій поверхні циліндра 3. Після цього важіль 10 під дією пружини 11 повертається у шарнірі на опорі і призводить до входу в співпалі отвори фіксатора 9 і тим самим унеможливлює подальше переміщення фіксуючої кришки 6 відносно циліндра 3. Обертанням за рукоятку 16 завдяки з'єднанню "гвинт-гайка" (різьбовий вал 14 з гайкою 15) відбувається переміщення натискного диска 13 у циліндрі 3 (різьбовий вал 14, обертаючись різьбовою частиною в зафіксованій на несучій системі гайці 15 і переміщуючись уздовж своєї осі, передає зусилля на натискний диск 13: перетворюється обертовий рух різьбового вала 14 в прямолінійний рух натискного диска 13. Характеристика різьбового з'єднання визначає величину переміщення різьбового вала, а, отже, створюваних зусиль). Натискний диск 13 під час переміщення передає зусилля на пружину 4, що призводить до її стискання. Величина зусилля стискання пружини 4 визначається за допомогою стрілки 2 та шкали 1. Після встановлення необхідного зусилля стискання пружини 4 вважається, що пристрій для створення тарованого зусилля знаходиться у стані, готовому до роботи. 2. Включення в роботу Натискання на орган 12 (наприклад педаль) керування приводу механізму призводить до переміщення важеля 10 і виходу фіксатора 9 з отвору фіксуючої кришки 6 - остання починає переміщуватися відносно циліндра 3 під дією попередньо стиснутої пружини 4. Разом із фіксуючою кришкою 6 переміщується штовхач 8, надаючи тароване зусилля на його кінці, величина якого визначається зусиллям стискання пружини 8. Завдяки пристрою для створення тарованого зусилля відбувається робота приводу управління будь-якого механізму неодноразовим забезпеченням постійним за величиною навантаженням, з можливістю задавати любе його значення. Конструкція пристрою спрощена завдяки відсутності джерела стисненого повітря (наприклад компресора) і не потребує додаткової витрати енергії (електричної, нафтопродукти тощо). Джерела інформації: 1. Автомобиль: Основы конструкции: Учебник для вузов / Н.Н. Вишняков, В.К. Вахламов, А.Н. Нарбут и др. - 2-е изд. перераб. и доп. - М.: Машиностроение, 1986. - 304 с. 2. А.с. 1462046 СССР, MKHF 16 F 9/00. Устройство для создания тарированного усилия / В.П. Иванов (СССР), - № 4006774/25-28; Заявлено 02.01.86; Опубл. 28.02.89, Бюл. № 8. - 2 с. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Пристрій для створення тарованого зусилля, який містить циліндр, розташовані в ньому поршень зі штоком, який відрізняється тим, що з однієї сторони циліндра розташовано натискний диск і до нього прикріплено стрілку так, що другий її кінець знаходиться біля шкали, що зафіксована на несучій системі, зовні натискного диска розташовано різьбовий вал з гайкою, яка закріплена на несучій системі, з одного кінця до різьбового вала приєднано рукоятку, а другий кінець різьбового вала рухомо з'єднано з натискним диском, з протилежної сторони у циліндр вставлено фіксуючу кришку так, що в отвори на боковій поверхні циліндра і фіксуючої кришки встановлено фіксатор, зовнішня сторона якого шарнірно з'єднана через важіль з органом керування приводу механізму, для утримання фіксатора у положенні, що унеможливлює переміщення фіксуючої кришки відносно циліндра, встановлено пружину між важелем і несучою системою, зовні до фіксуючої кришки закріплено штовхач, який проходить через направляючу, нерухомо закріплену на несучій системі, поряд з фіксуючою кришкою розміщено двоплечий важіль, який середньою частиною шарнірно закріплений на несучій системі, одна сторона важеля рухомо з'єднана з боковою поверхнею фіксуючої кришки, а інша сторона може мати рукоятку, в середині циліндра між натискним диском та фіксуючою кришкою встановлено пружину стискання з можливістю її переміщення в середині циліндра під час стискання. 2 UA 118498 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
