Набір міні-теплиць для вирощування розсади

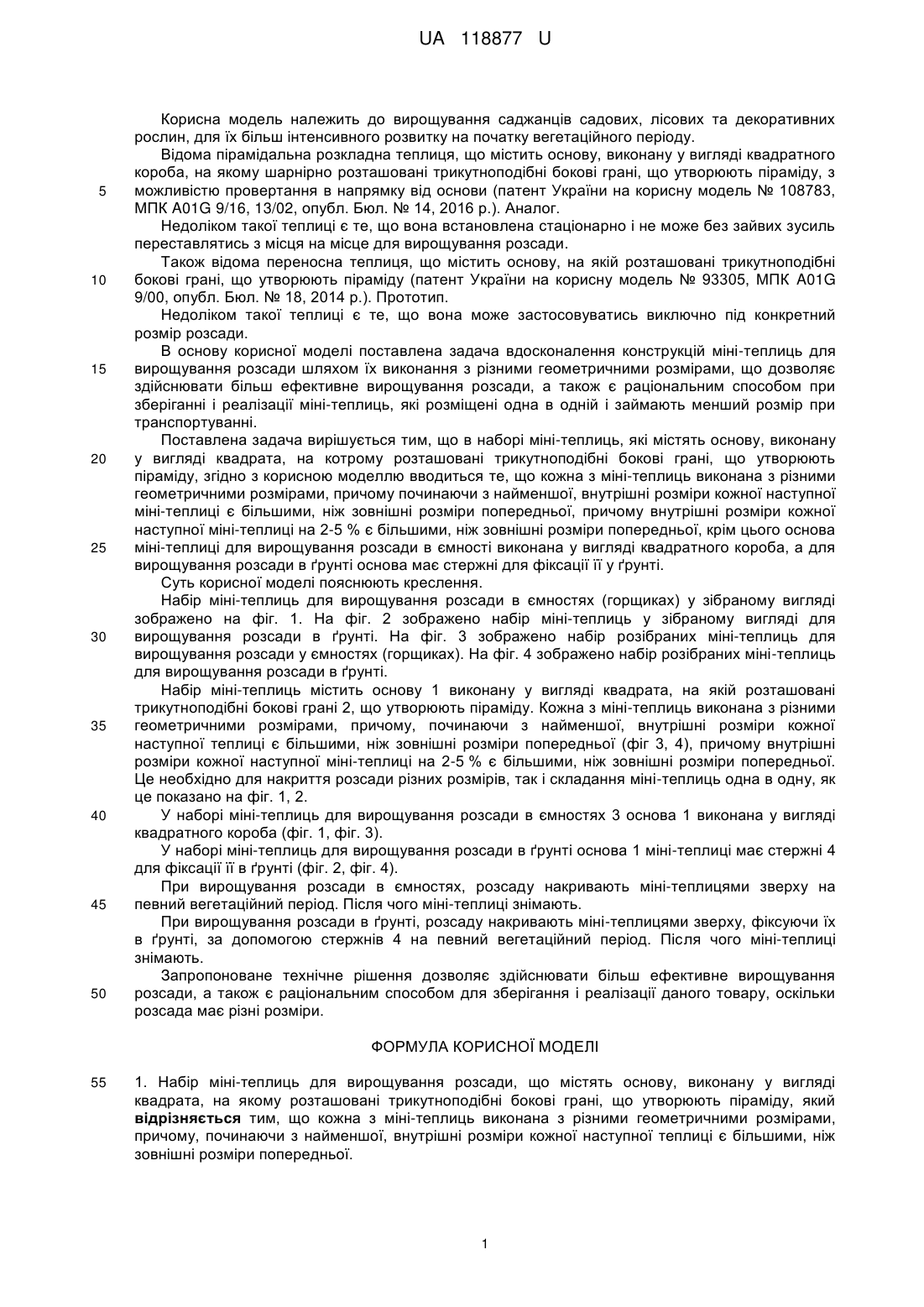

Реферат: Набір міні-теплиць для вирощування розсади містять основу, виконану у вигляді квадрата, на якому розташовані трикутноподібні бокові грані, що утворюють піраміду. Кожна з міні-теплиць виконана з різними геометричними розмірами, причому починаючи з найменшої, внутрішні розміри кожної наступної теплиці є більшими, ніж зовнішні розміри попередньої. UA 118877 U (12) UA 118877 U UA 118877 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до вирощування саджанців садових, лісових та декоративних рослин, для їх більш інтенсивного розвитку на початку вегетаційного періоду. Відома пірамідальна розкладна теплиця, що містить основу, виконану у вигляді квадратного короба, на якому шарнірно розташовані трикутноподібні бокові грані, що утворюють піраміду, з можливістю провертання в напрямку від основи (патент України на корисну модель № 108783, МПК A01G 9/16, 13/02, опубл. Бюл. № 14, 2016 р.). Аналог. Недоліком такої теплиці є те, що вона встановлена стаціонарно і не може без зайвих зусиль переставлятись з місця на місце для вирощування розсади. Також відома переносна теплиця, що містить основу, на якій розташовані трикутноподібні бокові грані, що утворюють піраміду (патент України на корисну модель № 93305, МПК A01G 9/00, опубл. Бюл. № 18, 2014 р.). Прототип. Недоліком такої теплиці є те, що вона може застосовуватись виключно під конкретний розмір розсади. В основу корисної моделі поставлена задача вдосконалення конструкцій міні-теплиць для вирощування розсади шляхом їх виконання з різними геометричними розмірами, що дозволяє здійснювати більш ефективне вирощування розсади, а також є раціональним способом при зберіганні і реалізації міні-теплиць, які розміщені одна в одній і займають менший розмір при транспортуванні. Поставлена задача вирішується тим, що в наборі міні-теплиць, які містять основу, виконану у вигляді квадрата, на котрому розташовані трикутноподібні бокові грані, що утворюють піраміду, згідно з корисною моделлю вводиться те, що кожна з міні-теплиць виконана з різними геометричними розмірами, причому починаючи з найменшої, внутрішні розміри кожної наступної міні-теплиці є більшими, ніж зовнішні розміри попередньої, причому внутрішні розміри кожної наступної міні-теплиці на 2-5 % є більшими, ніж зовнішні розміри попередньої, крім цього основа міні-теплиці для вирощування розсади в ємності виконана у вигляді квадратного короба, а для вирощування розсади в ґрунті основа має стержні для фіксації її у ґрунті. Суть корисної моделі пояснюють креслення. Набір міні-теплиць для вирощування розсади в ємностях (горщиках) у зібраному вигляді зображено на фіг. 1. На фіг. 2 зображено набір міні-теплиць у зібраному вигляді для вирощування розсади в ґрунті. На фіг. 3 зображено набір розібраних міні-теплиць для вирощування розсади у ємностях (горщиках). На фіг. 4 зображено набір розібраних міні-теплиць для вирощування розсади в ґрунті. Набір міні-теплиць містить основу 1 виконану у вигляді квадрата, на якій розташовані трикутноподібні бокові грані 2, що утворюють піраміду. Кожна з міні-теплиць виконана з різними геометричними розмірами, причому, починаючи з найменшої, внутрішні розміри кожної наступної теплиці є більшими, ніж зовнішні розміри попередньої (фіг 3, 4), причому внутрішні розміри кожної наступної міні-теплиці на 2-5 % є більшими, ніж зовнішні розміри попередньої. Це необхідно для накриття розсади різних розмірів, так і складання міні-теплиць одна в одну, як це показано на фіг. 1, 2. У наборі міні-теплиць для вирощування розсади в ємностях 3 основа 1 виконана у вигляді квадратного короба (фіг. 1, фіг. 3). У наборі міні-теплиць для вирощування розсади в ґрунті основа 1 міні-теплиці має стержні 4 для фіксації її в ґрунті (фіг. 2, фіг. 4). При вирощування розсади в ємностях, розсаду накривають міні-теплицями зверху на певний вегетаційний період. Після чого міні-теплиці знімають. При вирощування розсади в ґрунті, розсаду накривають міні-теплицями зверху, фіксуючи їх в ґрунті, за допомогою стержнів 4 на певний вегетаційний період. Після чого міні-теплиці знімають. Запропоноване технічне рішення дозволяє здійснювати більш ефективне вирощування розсади, а також є раціональним способом для зберігання і реалізації даного товару, оскільки розсада має різні розміри. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Набір міні-теплиць для вирощування розсади, що містять основу, виконану у вигляді квадрата, на якому розташовані трикутноподібні бокові грані, що утворюють піраміду, який відрізняється тим, що кожна з міні-теплиць виконана з різними геометричними розмірами, причому, починаючи з найменшої, внутрішні розміри кожної наступної теплиці є більшими, ніж зовнішні розміри попередньої. 1 UA 118877 U 5 2. Набір міні-теплиць для вирощування розсади за п. 1, який відрізняється тим, що внутрішні розміри кожної наступної міні-теплиці на 2-5 % є більшими, ніж зовнішні розміри попередньої. 3. Набір міні-теплиць для вирощування розсади за п. 1, який відрізняється тим, що основа мінітеплиці для вирощування розсади в ємностях виконана у вигляді квадратного короба. 4. Набір міні-теплиць для вирощування розсади за п. 1, який відрізняється тим, що основа мінітеплиці для вирощування розсади в ґрунті містить стержні для фіксації її в ґрунті. 2 UA 118877 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
