Двошарнірна сегментна дерев’яна арка

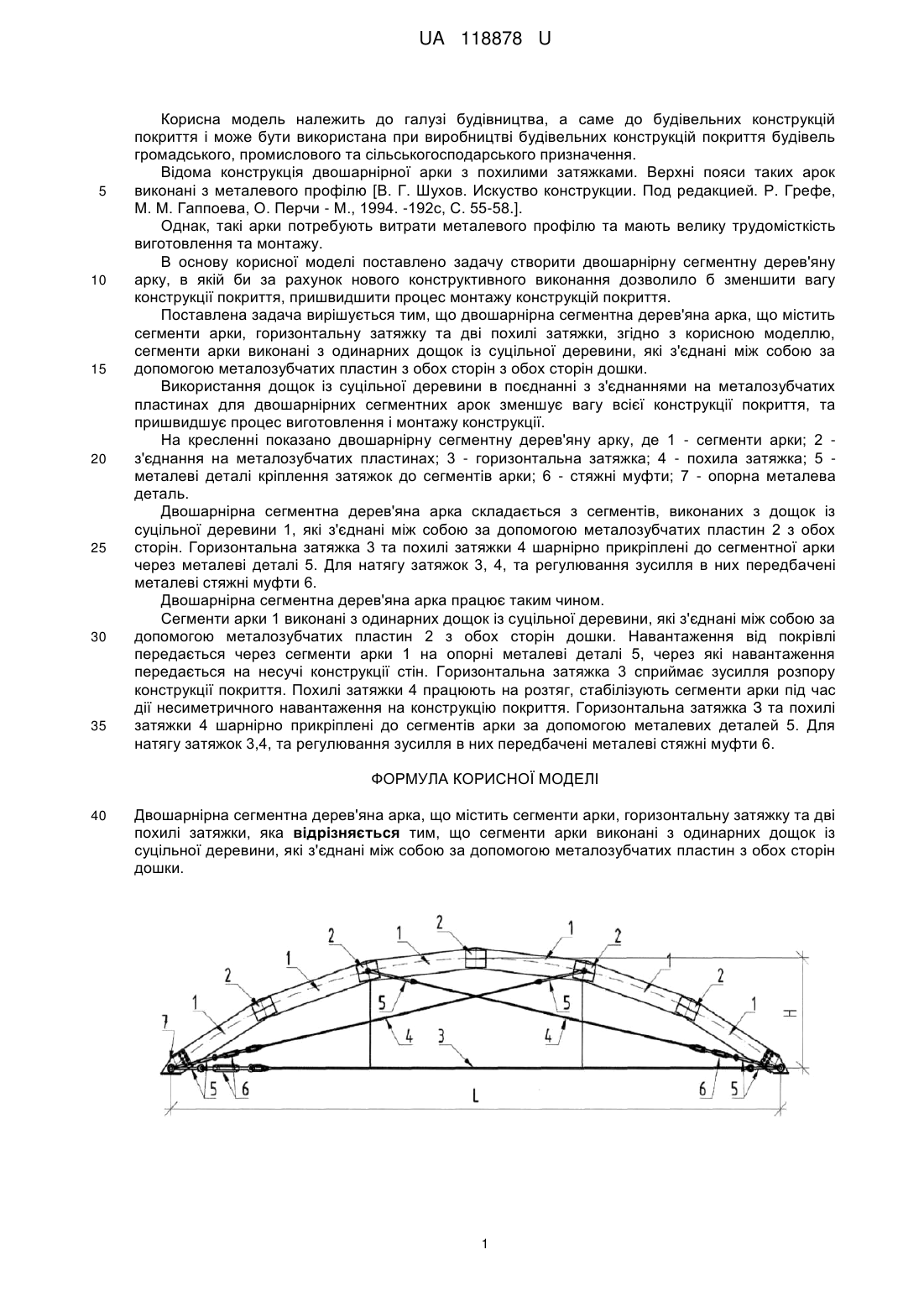

Реферат: UA 118878 U UA 118878 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, а саме до будівельних конструкцій покриття і може бути використана при виробництві будівельних конструкцій покриття будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція двошарнірної арки з похилими затяжками. Верхні пояси таких арок виконані з металевого профілю [В. Г. Шухов. Искуство конструкции. Под редакцией. Р. Грефе, М. М. Гаппоева, О. Перчи - М., 1994. -192с, С. 55-58.]. Однак, такі арки потребують витрати металевого профілю та мають велику трудомісткість виготовлення та монтажу. В основу корисної моделі поставлено задачу створити двошарнірну сегментну дерев'яну арку, в якій би за рахунок нового конструктивного виконання дозволило б зменшити вагу конструкції покриття, пришвидшити процес монтажу конструкцій покриття. Поставлена задача вирішується тим, що двошарнірна сегментна дерев'яна арка, що містить сегменти арки, горизонтальну затяжку та дві похилі затяжки, згідно з корисною моделлю, сегменти арки виконані з одинарних дощок із суцільної деревини, які з'єднані між собою за допомогою металозубчатих пластин з обох сторін з обох сторін дошки. Використання дощок із суцільної деревини в поєднанні з з'єднаннями на металозубчатих пластинах для двошарнірних сегментних арок зменшує вагу всієї конструкції покриття, та пришвидшує процес виготовлення і монтажу конструкції. На кресленні показано двошарнірну сегментну дерев'яну арку, де 1 - сегменти арки; 2 з'єднання на металозубчатих пластинах; 3 - горизонтальна затяжка; 4 - похила затяжка; 5 металеві деталі кріплення затяжок до сегментів арки; 6 - стяжні муфти; 7 - опорна металева деталь. Двошарнірна сегментна дерев'яна арка складається з сегментів, виконаних з дощок із суцільної деревини 1, які з'єднані між собою за допомогою металозубчатих пластин 2 з обох сторін. Горизонтальна затяжка 3 та похилі затяжки 4 шарнірно прикріплені до сегментної арки через металеві деталі 5. Для натягу затяжок 3, 4, та регулювання зусилля в них передбачені металеві стяжні муфти 6. Двошарнірна сегментна дерев'яна арка працює таким чином. Сегменти арки 1 виконані з одинарних дощок із суцільної деревини, які з'єднані між собою за допомогою металозубчатих пластин 2 з обох сторін дошки. Навантаження від покрівлі передається через сегменти арки 1 на опорні металеві деталі 5, через які навантаження передається на несучі конструкції стін. Горизонтальна затяжка 3 сприймає зусилля розпору конструкції покриття. Похилі затяжки 4 працюють на розтяг, стабілізують сегменти арки під час дії несиметричного навантаження на конструкцію покриття. Горизонтальна затяжка З та похилі затяжки 4 шарнірно прикріплені до сегментів арки за допомогою металевих деталей 5. Для натягу затяжок 3,4, та регулювання зусилля в них передбачені металеві стяжні муфти 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Двошарнірна сегментна дерев'яна арка, що містить сегменти арки, горизонтальну затяжку та дві похилі затяжки, яка відрізняється тим, що сегменти арки виконані з одинарних дощок із суцільної деревини, які з'єднані між собою за допомогою металозубчатих пластин з обох сторін дошки. 1 UA 118878 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
