Мала піхотна лопата

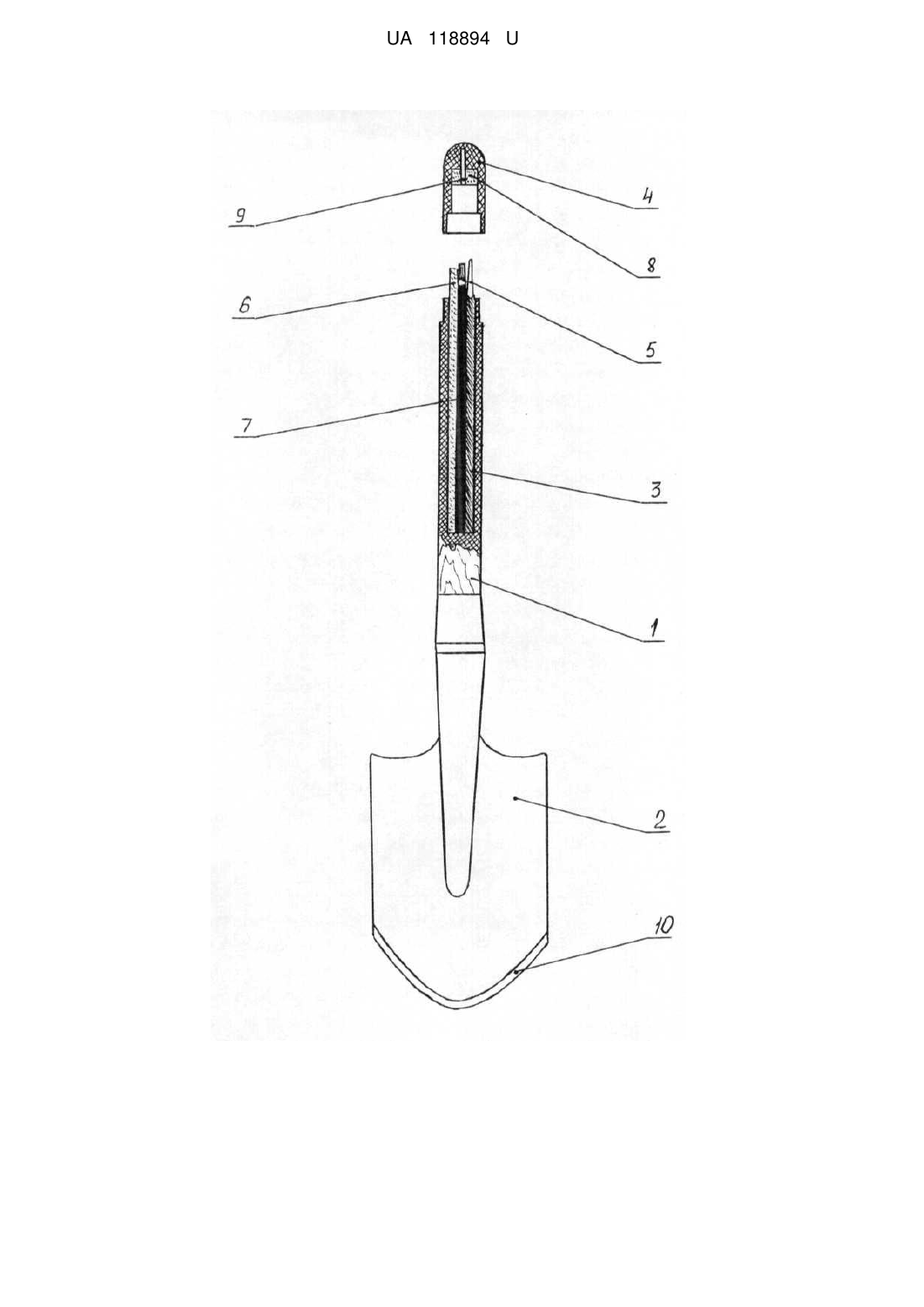

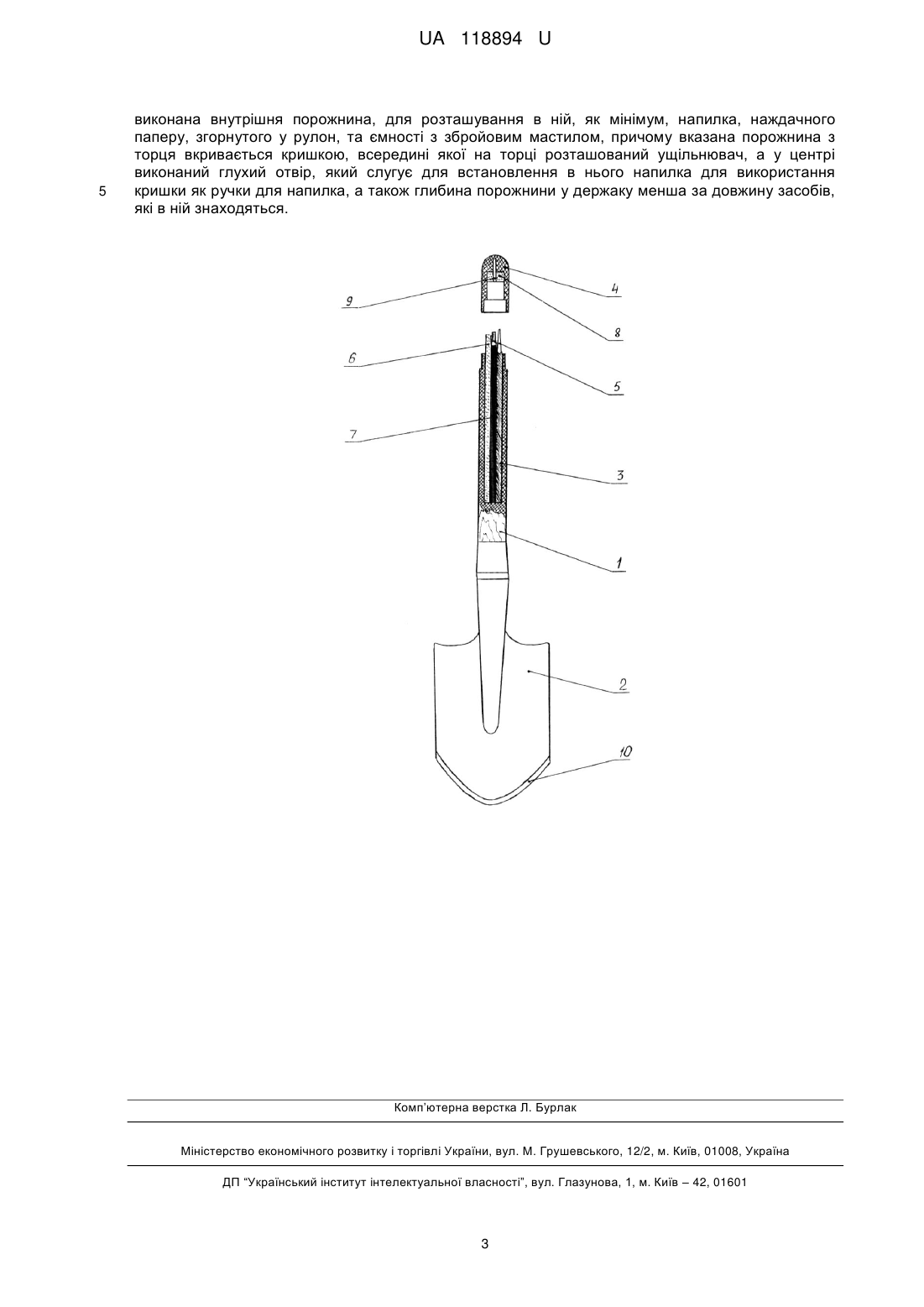

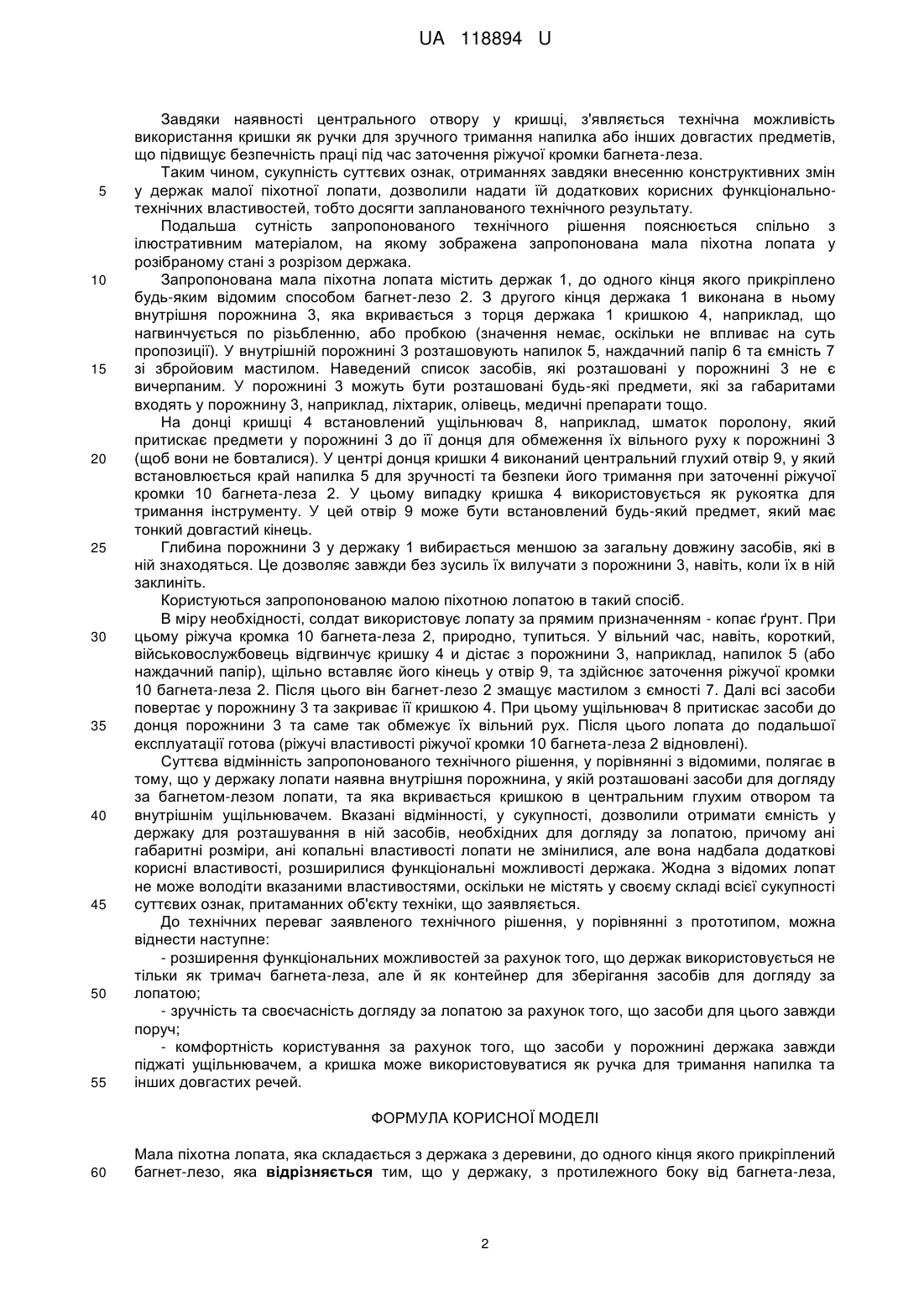

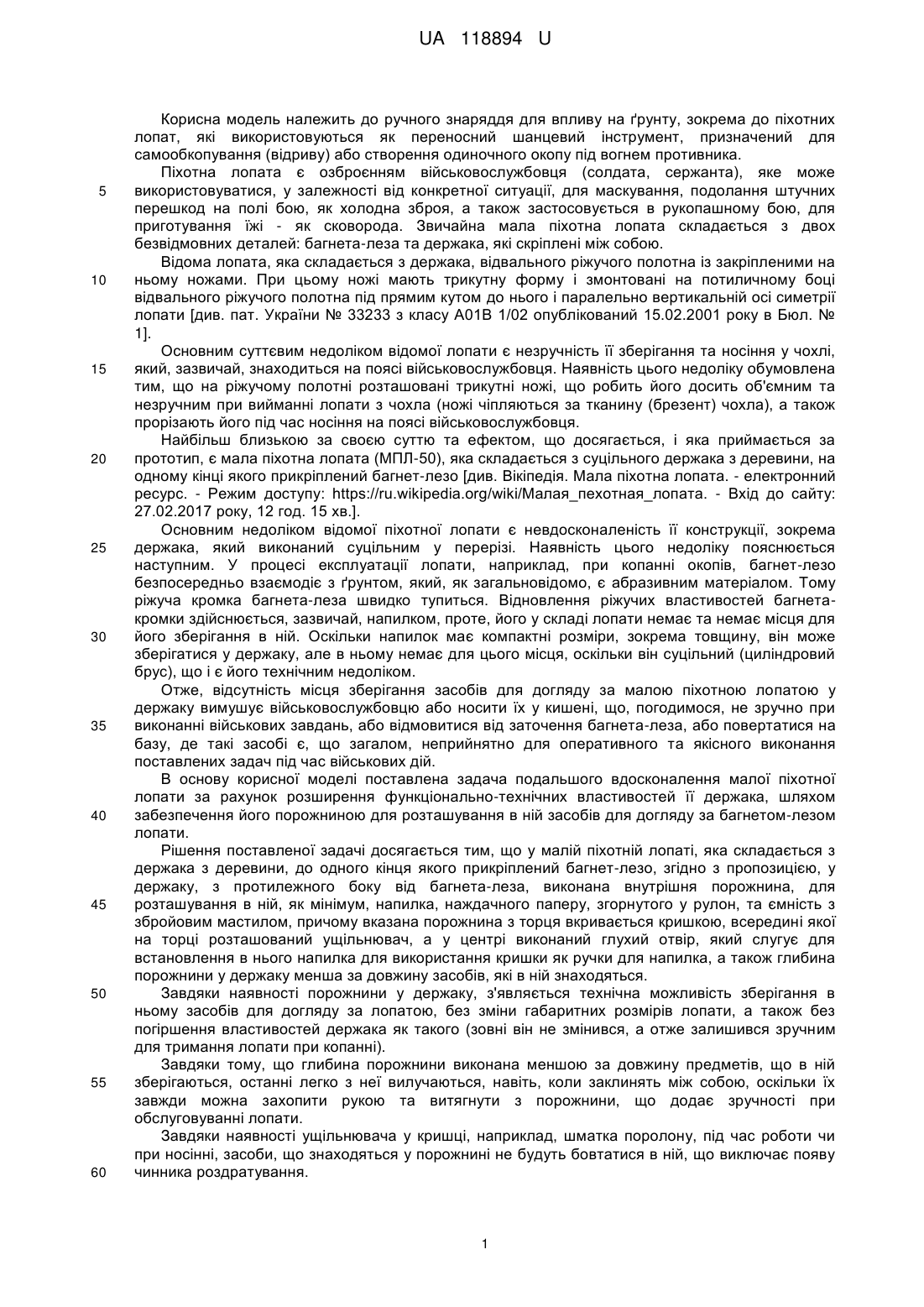

Реферат: Мала піхотна лопата складається з держака з деревини, до одного кінця якого прикріплений багнет-лезо, причому у держаку, з протилежного боку від багнета-леза, виконана внутрішня порожнина, для розташування в неї, як мінімум, напилка, наждачного паперу, згорнутого у рулон, та ємності з збройовим мастилом, причому вказана порожнина з торця вкривається кришкою, всередині якої на торці розташований ущільнювач, а у центрі виконаний глухий отвір, який слугує для встановлення в нього напилка для використання кришки як ручки для напилка, а також глибина порожнини у держаку менша за довжину засобів, які в ній знаходяться. UA 118894 U (54) МАЛА ПІХОТНА ЛОПАТА UA 118894 U UA 118894 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ручного знаряддя для впливу на ґрунту, зокрема до піхотних лопат, які використовуються як переносний шанцевий інструмент, призначений для самообкопування (відриву) або створення одиночного окопу під вогнем противника. Піхотна лопата є озброєнням військовослужбовця (солдата, сержанта), яке може використовуватися, у залежності від конкретної ситуації, для маскування, подолання штучних перешкод на полі бою, як холодна зброя, а також застосовується в рукопашному бою, для приготування їжі - як сковорода. Звичайна мала піхотна лопата складається з двох безвідмовних деталей: багнета-леза та держака, які скріплені між собою. Відома лопата, яка складається з держака, відвального ріжучого полотна із закріпленими на ньому ножами. При цьому ножі мають трикутну форму і змонтовані на потиличному боці відвального ріжучого полотна під прямим кутом до нього і паралельно вертикальній осі симетрії лопати [див. пат. України № 33233 з класу А01В 1/02 опублікований 15.02.2001 року в Бюл. № 1]. Основним суттєвим недоліком відомої лопати є незручність її зберігання та носіння у чохлі, який, зазвичай, знаходиться на поясі військовослужбовця. Наявність цього недоліку обумовлена тим, що на ріжучому полотні розташовані трикутні ножі, що робить його досить об'ємним та незручним при вийманні лопати з чохла (ножі чіпляються за тканину (брезент) чохла), а також прорізають його під час носіння на поясі військовослужбовця. Найбільш близькою за своєю суттю та ефектом, що досягається, і яка приймається за прототип, є мала піхотна лопата (МПЛ-50), яка складається з суцільного держака з деревини, на одному кінці якого прикріплений багнет-лезо [див. Вікіпедія. Мала піхотна лопата. - електронний ресурс. - Режим доступу: https://ru.wikipedia.org/wiki/Maлaя_пexoтнaя_лoпaтa. - Вхід до сайту: 27.02.2017 року, 12 год. 15 хв.]. Основним недоліком відомої піхотної лопати є невдосконаленість її конструкції, зокрема держака, який виконаний суцільним у перерізі. Наявність цього недоліку пояснюється наступним. У процесі експлуатації лопати, наприклад, при копанні окопів, багнет-лезо безпосередньо взаємодіє з ґрунтом, який, як загальновідомо, є абразивним матеріалом. Тому ріжуча кромка багнета-леза швидко тупиться. Відновлення ріжучих властивостей багнетакромки здійснюється, зазвичай, напилком, проте, його у складі лопати немає та немає місця для його зберігання в ній. Оскільки напилок має компактні розміри, зокрема товщину, він може зберігатися у держаку, але в ньому немає для цього місця, оскільки він суцільний (циліндровий брус), що і є його технічним недоліком. Отже, відсутність місця зберігання засобів для догляду за малою піхотною лопатою у держаку вимушує військовослужбовцю або носити їх у кишені, що, погодимося, не зручно при виконанні військових завдань, або відмовитися від заточення багнета-леза, або повертатися на базу, де такі засобі є, що загалом, неприйнятно для оперативного та якісного виконання поставлених задач під час військових дій. В основу корисної моделі поставлена задача подальшого вдосконалення малої піхотної лопати за рахунок розширення функціонально-технічних властивостей її держака, шляхом забезпечення його порожниною для розташування в ній засобів для догляду за багнетом-лезом лопати. Рішення поставленої задачі досягається тим, що у малій піхотній лопаті, яка складається з держака з деревини, до одного кінця якого прикріплений багнет-лезо, згідно з пропозицією, у держаку, з протилежного боку від багнета-леза, виконана внутрішня порожнина, для розташування в ній, як мінімум, напилка, наждачного паперу, згорнутого у рулон, та ємність з збройовим мастилом, причому вказана порожнина з торця вкривається кришкою, всередині якої на торці розташований ущільнювач, а у центрі виконаний глухий отвір, який слугує для встановлення в нього напилка для використання кришки як ручки для напилка, а також глибина порожнини у держаку менша за довжину засобів, які в ній знаходяться. Завдяки наявності порожнини у держаку, з'являється технічна можливість зберігання в ньому засобів для догляду за лопатою, без зміни габаритних розмірів лопати, а також без погіршення властивостей держака як такого (зовні він не змінився, а отже залишився зручним для тримання лопати при копанні). Завдяки тому, що глибина порожнини виконана меншою за довжину предметів, що в ній зберігаються, останні легко з неї вилучаються, навіть, коли заклинять між собою, оскільки їх завжди можна захопити рукою та витягнути з порожнини, що додає зручності при обслуговуванні лопати. Завдяки наявності ущільнювача у кришці, наприклад, шматка поролону, під час роботи чи при носінні, засоби, що знаходяться у порожнині не будуть бовтатися в ній, що виключає появу чинника роздратування. 1 UA 118894 U 5 10 15 20 25 30 35 40 45 50 55 Завдяки наявності центрального отвору у кришці, з'являється технічна можливість використання кришки як ручки для зручного тримання напилка або інших довгастих предметів, що підвищує безпечність праці під час заточення ріжучої кромки багнета-леза. Таким чином, сукупність суттєвих ознак, отриманнях завдяки внесенню конструктивних змін у держак малої піхотної лопати, дозволили надати їй додаткових корисних функціональнотехнічних властивостей, тобто досягти запланованого технічного результату. Подальша сутність запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображена запропонована мала піхотна лопата у розібраному стані з розрізом держака. Запропонована мала піхотна лопата містить держак 1, до одного кінця якого прикріплено будь-яким відомим способом багнет-лезо 2. З другого кінця держака 1 виконана в ньому внутрішня порожнина 3, яка вкривається з торця держака 1 кришкою 4, наприклад, що нагвинчується по різьбленню, або пробкою (значення немає, оскільки не впливає на суть пропозиції). У внутрішній порожнині 3 розташовують напилок 5, наждачний папір 6 та ємність 7 зі збройовим мастилом. Наведений список засобів, які розташовані у порожнині 3 не є вичерпаним. У порожнині 3 можуть бути розташовані будь-які предмети, які за габаритами входять у порожнину 3, наприклад, ліхтарик, олівець, медичні препарати тощо. На донці кришці 4 встановлений ущільнювач 8, наприклад, шматок поролону, який притискає предмети у порожнині 3 до її донця для обмеження їх вільного руху к порожнині 3 (щоб вони не бовталися). У центрі донця кришки 4 виконаний центральний глухий отвір 9, у який встановлюється край напилка 5 для зручності та безпеки його тримання при заточенні ріжучої кромки 10 багнета-леза 2. У цьому випадку кришка 4 використовується як рукоятка для тримання інструменту. У цей отвір 9 може бути встановлений будь-який предмет, який має тонкий довгастий кінець. Глибина порожнини 3 у держаку 1 вибирається меншою за загальну довжину засобів, які в ній знаходяться. Це дозволяє завжди без зусиль їх вилучати з порожнини 3, навіть, коли їх в ній заклиніть. Користуються запропонованою малою піхотною лопатою в такий спосіб. В міру необхідності, солдат використовує лопату за прямим призначенням - копає ґрунт. При цьому ріжуча кромка 10 багнета-леза 2, природно, тупиться. У вільний час, навіть, короткий, військовослужбовець відгвинчує кришку 4 и дістає з порожнини 3, наприклад, напилок 5 (або наждачний папір), щільно вставляє його кінець у отвір 9, та здійснює заточення ріжучої кромки 10 багнета-леза 2. Після цього він багнет-лезо 2 змащує мастилом з ємності 7. Далі всі засоби повертає у порожнину 3 та закриває її кришкою 4. При цьому ущільнювач 8 притискає засоби до донця порожнини 3 та саме так обмежує їх вільний рух. Після цього лопата до подальшої експлуатації готова (ріжучі властивості ріжучої кромки 10 багнета-леза 2 відновлені). Суттєва відмінність запропонованого технічного рішення, у порівнянні з відомими, полягає в тому, що у держаку лопати наявна внутрішня порожнина, у якій розташовані засоби для догляду за багнетом-лезом лопати, та яка вкривається кришкою в центральним глухим отвором та внутрішнім ущільнювачем. Вказані відмінності, у сукупності, дозволили отримати ємність у держаку для розташування в ній засобів, необхідних для догляду за лопатою, причому ані габаритні розміри, ані копальні властивості лопати не змінилися, але вона надбала додаткові корисні властивості, розширилися функціональні можливості держака. Жодна з відомих лопат не може володіти вказаними властивостями, оскільки не містять у своєму складі всієї сукупності суттєвих ознак, притаманних об'єкту техніки, що заявляється. До технічних переваг заявленого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - розширення функціональних можливостей за рахунок того, що держак використовується не тільки як тримач багнета-леза, але й як контейнер для зберігання засобів для догляду за лопатою; - зручність та своєчасність догляду за лопатою за рахунок того, що засоби для цього завжди поруч; - комфортність користування за рахунок того, що засоби у порожнині держака завжди піджаті ущільнювачем, а кришка може використовуватися як ручка для тримання напилка та інших довгастих речей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Мала піхотна лопата, яка складається з держака з деревини, до одного кінця якого прикріплений багнет-лезо, яка відрізняється тим, що у держаку, з протилежного боку від багнета-леза, 2 UA 118894 U 5 виконана внутрішня порожнина, для розташування в ній, як мінімум, напилка, наждачного паперу, згорнутого у рулон, та ємності з збройовим мастилом, причому вказана порожнина з торця вкривається кришкою, всередині якої на торці розташований ущільнювач, а у центрі виконаний глухий отвір, який слугує для встановлення в нього напилка для використання кришки як ручки для напилка, а також глибина порожнини у держаку менша за довжину засобів, які в ній знаходяться. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
