Лопата городника

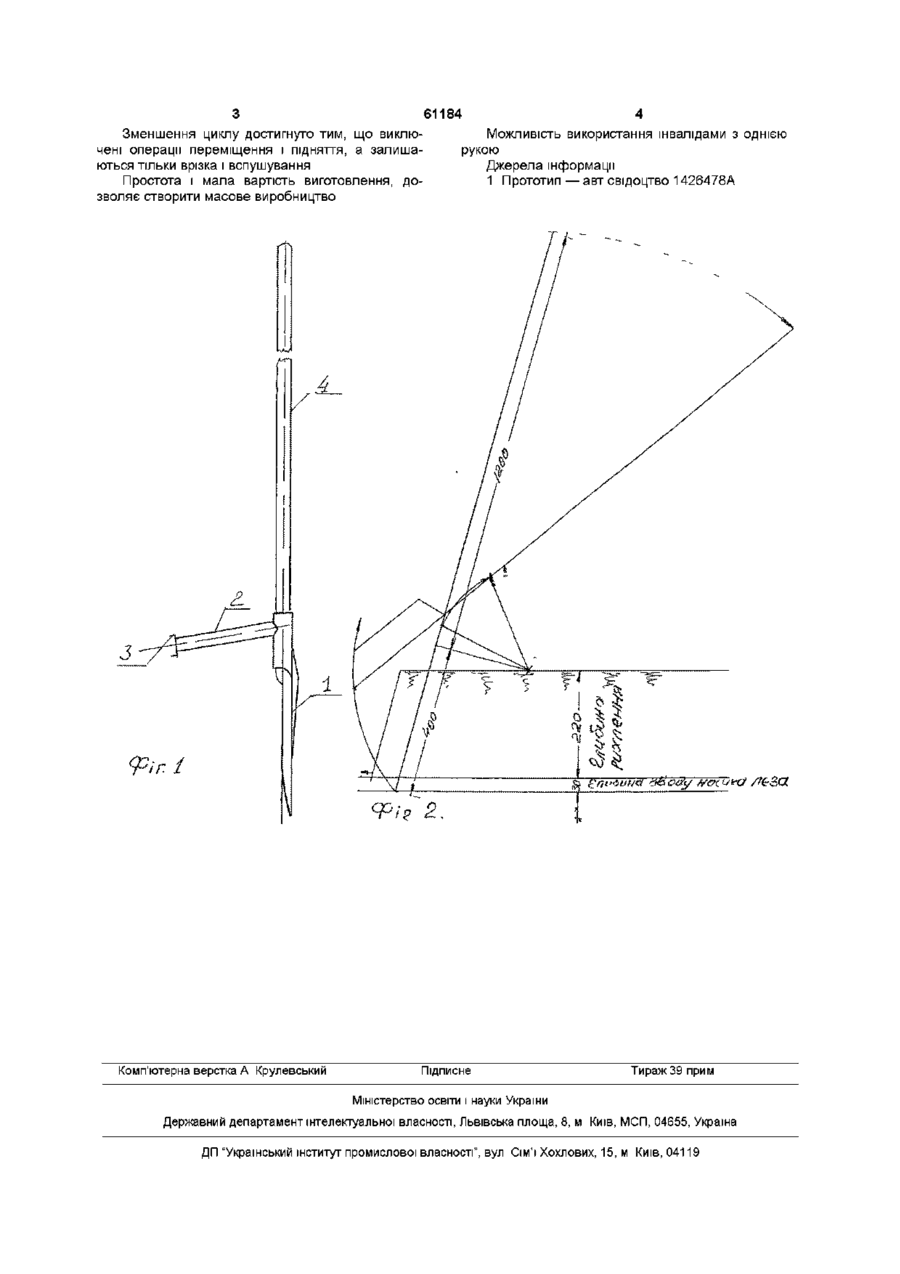

Лопата городника, що включає лезо, держак, кронштейн, яка відрізняється тим, що кронштейн з тонкостінної труби встановлюється на хвостовику леза, одним кінцем він прикріплений з заднього боку під кутом 75° до площини леза, яка проходить вздовж держака, а протилежний його кінець з'єднаний з п'ятою Винахід відноситься до малої механізації у сільському господарстві або зокрема до "Лопат для городника" Відомо авторське свідоцтво 1426478А-1 "Лопата", яка складається із леза, держака і тяги, виконаної із двух телескопічних і підпружинених частин з'єднаних з держаком і натиском і являється прототипом запропонованої "Лопати для городника" Недолік відомої лопати в тому, що вона складна в виготовленні, не дає ніякої економії енергії і часу, тому що не виключає нахил і підняття тулуба працівника при кожному циклі і не спрощує цикл Поставлена задача заключається в тому, що зменшуються затрати енергії при перекопці грунту майже в шість разів та зменшуються витрати часу праці в три рази Це досягається реконструкцією типової лопати шляхом монтування на хвостовику леза кронштейну, який прикріплений з заднього боку під кутом 75° до площини леза, яка проходить впродовж держака і перпендикулярна площині леза, з'єднаного з п'ятою на протилежному КІНЦІ Лопата на фіг 1 складається із леза 1, кронштейна 2, з'єднаного ззаду з хвостовиком леза, п'ятою 3, електрозваркою і держаком 4 П'ята виготовлена із листового заліза товщиною 1мм і з'єднана з протилежним кінцем кронштейна Розмір кронштейна і його розміщення прийняті з розрахунку, що під час роботи буде виключено нахил тулуба копаючого, який потрібно було виконувати звичайною лопатою Усі залізні деталі з'єднані між собою електрозваркою Кут кронштейна до осі леза 75° прийнятий із розрахунку, що при повному введенні леза в грунт, при звичайному нахилу лопати, п'ята торкається поверхні грунту Довжина кронштейна 200мм прийнята із рахунку повного вспушування при не змінному вирівненні туловища працівника Зріст працівника компенсується довжиною держака Механізм перекопування грунту Лезо 1 цілком вводиться ногою в грунт, при тому тискова п'ята 4, торкається поверхні грунту Після ЧОГО, різким рухом рук до їх випрямлення, держак 2 нахиляється по дузі до землі В цю мить, лезо 1 здійснює різкий рух по дузі (з центром у п'яти вгору), вириває і вспушує на МІСЦІ відрізану чергову частку грунту Коли грунт висипається, звільнює лезо, лопата під тиском різниці центробіжних сил, діючих навколо центру обертання у п'яти, випихає лопату до місця початку наступного циклу Пропонуюча лопата для перекопування грунту зменшує витрати енергії, виключає із циклу побічні дії, тобто підйом і переміщення, скидання, а також нахил і підняття тулубу працівника за кожним циклом, так наступна частка грунту важить 5кг і піднімається на 220мм - витрати енергії 1,1кг/м Частина нахиленого тулуба працівника важить, якнайменше 30кг і переміщує вниз і вгору 220мм витрати на підняття тулуба 6,6кг/м, тобто майже в шість разів більше ніж при ПІДЙОМІ грунту Внаслідок різкого зменшення витрат енергії, втомлення працівника зводиться до найменшого, і дозволяє без відпочинку перекопати значно більшу площу грунту До техніко-економічних показників також відноситься Підвищення показників праці - за рахунок значного збільшення відрізуючої і вспушуючої частини грунту, так як маємо вигравання в силі - в три рази - за рахунок різниці плечей лопати - держак, лезо (1200-400), відносно кронштейна і зменшення КІЛЬКОСТІ ЦИКЛІВ при обробленні одиниці площі 00 (О 61184 З Зменшення циклу достигнуто тим, що виключені операції переміщення і підняття, а залишаються тільки врізка і вспушування Простота і мала вартість виготовлення, дозволяє створити масове виробництво Комп'ютерна верстка А Крулевський Можливість використання інвалідами з однією рукою Джерела інформації 1 Прототип — авт свідоцтво 1426478А Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
