Дренажно-розподільний пристрій фільтра з зернистим завантаженням

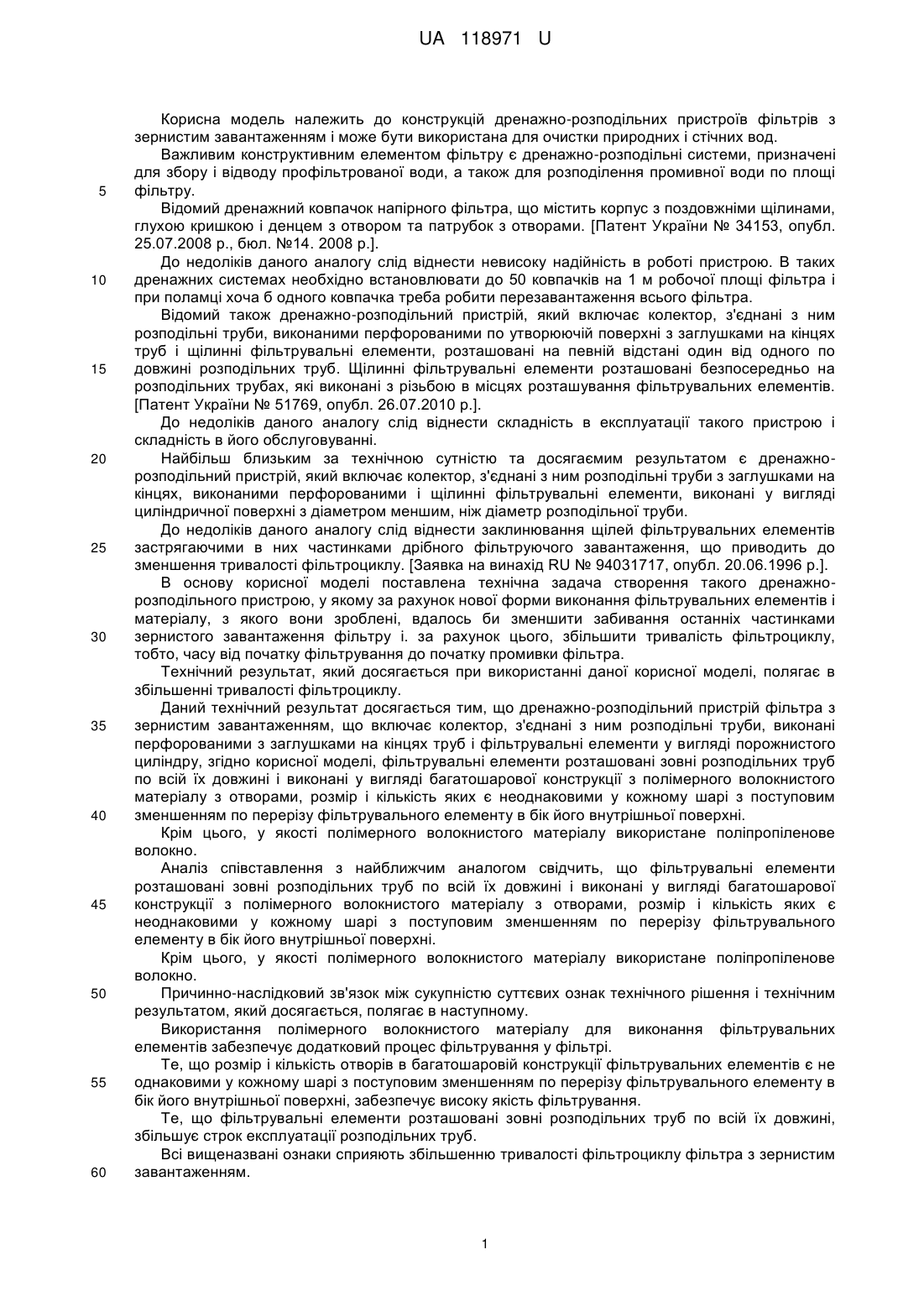

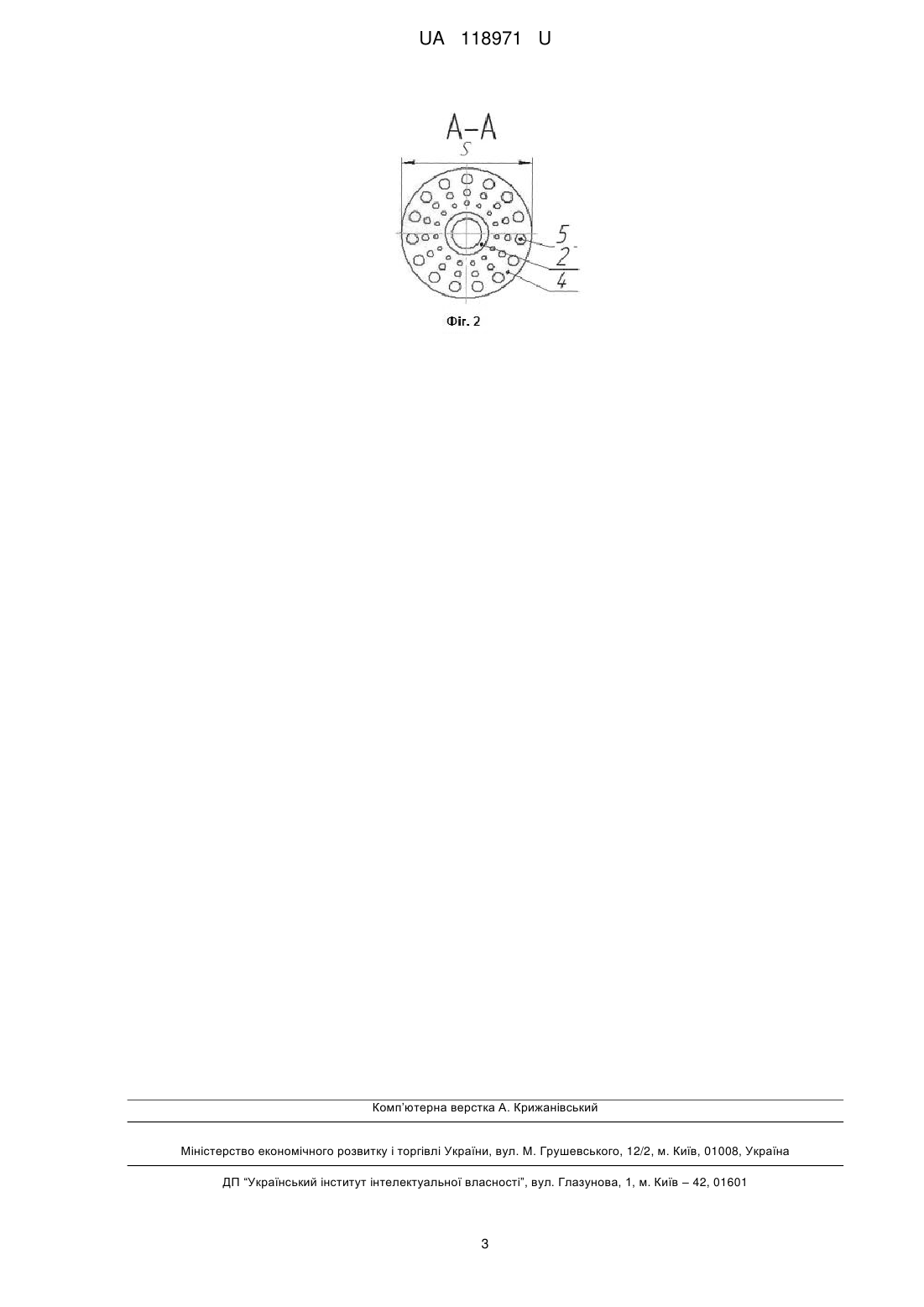

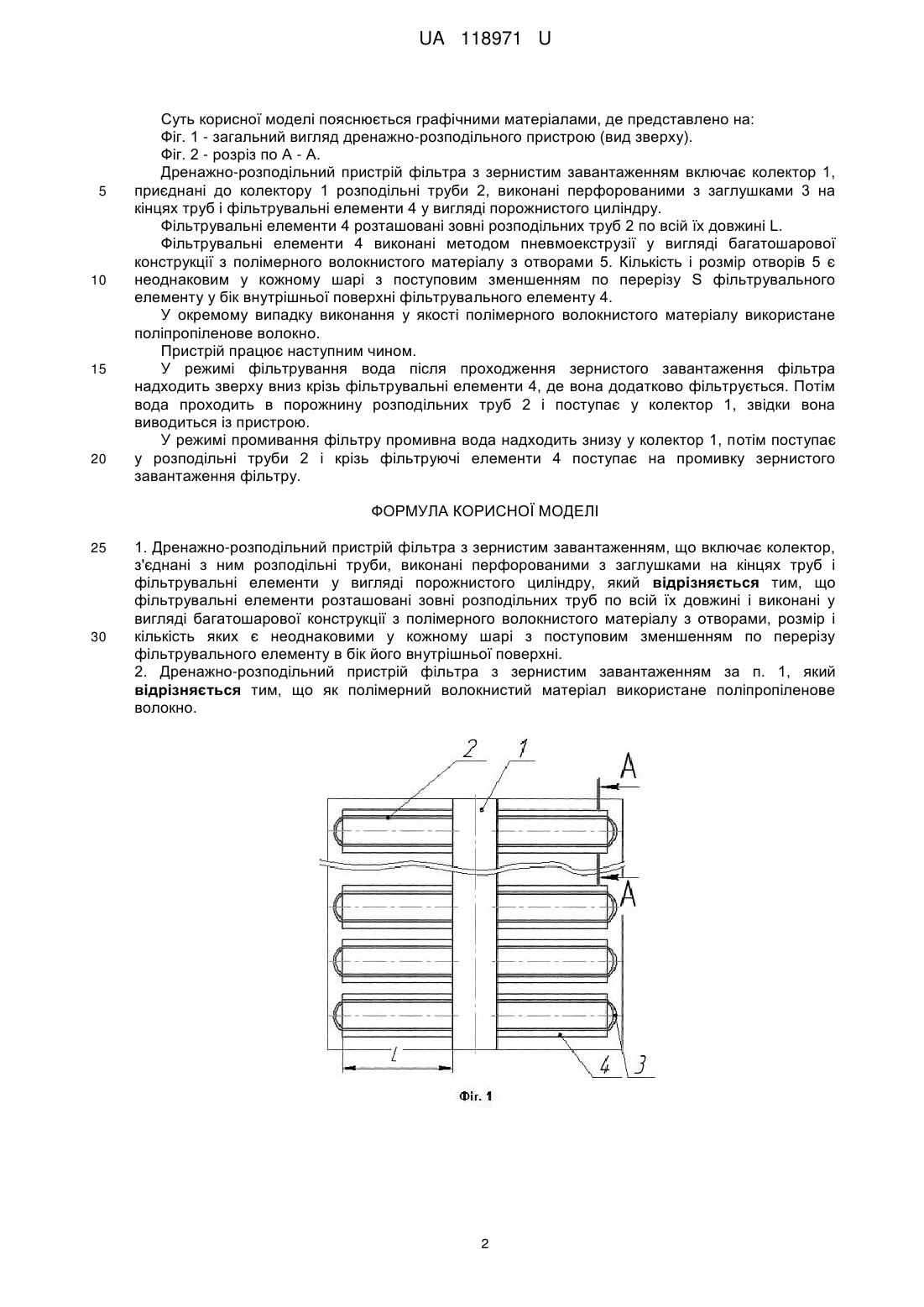

Реферат: Дренажно-розподільний пристрій фільтра з зернистим завантаженням включає колектор, з'єднані з ним розподільні труби, виконані перфорованими з заглушками на кінцях труб і фільтрувальні елементи у вигляді порожнистого циліндру. Фільтрувальні елементи розташовані зовні розподільних труб по всій їх довжині і виконані у вигляді багатошарової конструкції з полімерного волокнистого матеріалу з отворами, розмір і кількість яких є неоднаковими у кожному шарі з поступовим зменшенням по перерізу фільтрувального елементу в бік його внутрішньої поверхні. UA 118971 U (12) UA 118971 U UA 118971 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій дренажно-розподільних пристроїв фільтрів з зернистим завантаженням і може бути використана для очистки природних і стічних вод. Важливим конструктивним елементом фільтру є дренажно-розподільні системи, призначені для збору і відводу профільтрованої води, а також для розподілення промивної води по площі фільтру. Відомий дренажний ковпачок напірного фільтра, що містить корпус з поздовжніми щілинами, глухою кришкою і денцем з отвором та патрубок з отворами. [Патент України № 34153, опубл. 25.07.2008 р., бюл. №14. 2008 р.]. До недоліків даного аналогу слід віднести невисоку надійність в роботі пристрою. В таких дренажних системах необхідно встановлювати до 50 ковпачків на 1 м робочої площі фільтра і при поламці хоча б одного ковпачка треба робити перезавантаження всього фільтра. Відомий також дренажно-розподільний пристрій, який включає колектор, з'єднані з ним розподільні труби, виконаними перфорованими по утворюючій поверхні з заглушками на кінцях труб і щілинні фільтрувальні елементи, розташовані на певній відстані один від одного по довжині розподільних труб. Щілинні фільтрувальні елементи розташовані безпосередньо на розподільних трубах, які виконані з різьбою в місцях розташування фільтрувальних елементів. [Патент України № 51769, опубл. 26.07.2010 р.]. До недоліків даного аналогу слід віднести складність в експлуатації такого пристрою і складність в його обслуговуванні. Найбільш близьким за технічною сутністю та досягаємим результатом є дренажнорозподільний пристрій, який включає колектор, з'єднані з ним розподільні труби з заглушками на кінцях, виконаними перфорованими і щілинні фільтрувальні елементи, виконані у вигляді циліндричної поверхні з діаметром меншим, ніж діаметр розподільної труби. До недоліків даного аналогу слід віднести заклинювання щілей фільтрувальних елементів застрягаючими в них частинками дрібного фільтруючого завантаження, що приводить до зменшення тривалості фільтроциклу. [Заявка на винахід RU № 94031717, опубл. 20.06.1996 р.]. В основу корисної моделі поставлена технічна задача створення такого дренажнорозподільного пристрою, у якому за рахунок нової форми виконання фільтрувальних елементів і матеріалу, з якого вони зроблені, вдалось би зменшити забивання останніх частинками зернистого завантаження фільтру і. за рахунок цього, збільшити тривалість фільтроциклу, тобто, часу від початку фільтрування до початку промивки фільтра. Технічний результат, який досягається при використанні даної корисної моделі, полягає в збільшенні тривалості фільтроциклу. Даний технічний результат досягається тим, що дренажно-розподільний пристрій фільтра з зернистим завантаженням, що включає колектор, з'єднані з ним розподільні труби, виконані перфорованими з заглушками на кінцях труб і фільтрувальні елементи у вигляді порожнистого циліндру, згідно корисної моделі, фільтрувальні елементи розташовані зовні розподільних труб по всій їх довжині і виконані у вигляді багатошарової конструкції з полімерного волокнистого матеріалу з отворами, розмір і кількість яких є неоднаковими у кожному шарі з поступовим зменшенням по перерізу фільтрувального елементу в бік його внутрішньої поверхні. Крім цього, у якості полімерного волокнистого матеріалу використане поліпропіленове волокно. Аналіз співставлення з найближчим аналогом свідчить, що фільтрувальні елементи розташовані зовні розподільних труб по всій їх довжині і виконані у вигляді багатошарової конструкції з полімерного волокнистого матеріалу з отворами, розмір і кількість яких є неоднаковими у кожному шарі з поступовим зменшенням по перерізу фільтрувального елементу в бік його внутрішньої поверхні. Крім цього, у якості полімерного волокнистого матеріалу використане поліпропіленове волокно. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак технічного рішення і технічним результатом, який досягається, полягає в наступному. Використання полімерного волокнистого матеріалу для виконання фільтрувальних елементів забезпечує додатковий процес фільтрування у фільтрі. Те, що розмір і кількість отворів в багатошаровій конструкції фільтрувальних елементів є не однаковими у кожному шарі з поступовим зменшенням по перерізу фільтрувального елементу в бік його внутрішньої поверхні, забезпечує високу якість фільтрування. Те, що фільтрувальні елементи розташовані зовні розподільних труб по всій їх довжині, збільшує строк експлуатації розподільних труб. Всі вищеназвані ознаки сприяють збільшенню тривалості фільтроциклу фільтра з зернистим завантаженням. 1 UA 118971 U 5 10 15 20 Суть корисної моделі пояснюється графічними матеріалами, де представлено на: Фіг. 1 - загальний вигляд дренажно-розподільного пристрою (вид зверху). Фіг. 2 - розріз по А - А. Дренажно-розподільний пристрій фільтра з зернистим завантаженням включає колектор 1, приєднані до колектору 1 розподільні труби 2, виконані перфорованими з заглушками 3 на кінцях труб і фільтрувальні елементи 4 у вигляді порожнистого циліндру. Фільтрувальні елементи 4 розташовані зовні розподільних труб 2 по всій їх довжині L. Фільтрувальні елементи 4 виконані методом пневмоекструзії у вигляді багатошарової конструкції з полімерного волокнистого матеріалу з отворами 5. Кількість і розмір отворів 5 є неоднаковим у кожному шарі з поступовим зменшенням по перерізу S фільтрувального елементу у бік внутрішньої поверхні фільтрувального елементу 4. У окремому випадку виконання у якості полімерного волокнистого матеріалу використане поліпропіленове волокно. Пристрій працює наступним чином. У режимі фільтрування вода після проходження зернистого завантаження фільтра надходить зверху вниз крізь фільтрувальні елементи 4, де вона додатково фільтрується. Потім вода проходить в порожнину розподільних труб 2 і поступає у колектор 1, звідки вона виводиться із пристрою. У режимі промивання фільтру промивна вода надходить знизу у колектор 1, потім поступає у розподільні труби 2 і крізь фільтруючі елементи 4 поступає на промивку зернистого завантаження фільтру. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Дренажно-розподільний пристрій фільтра з зернистим завантаженням, що включає колектор, з'єднані з ним розподільні труби, виконані перфорованими з заглушками на кінцях труб і фільтрувальні елементи у вигляді порожнистого циліндру, який відрізняється тим, що фільтрувальні елементи розташовані зовні розподільних труб по всій їх довжині і виконані у вигляді багатошарової конструкції з полімерного волокнистого матеріалу з отворами, розмір і кількість яких є неоднаковими у кожному шарі з поступовим зменшенням по перерізу фільтрувального елементу в бік його внутрішньої поверхні. 2. Дренажно-розподільний пристрій фільтра з зернистим завантаженням за п. 1, який відрізняється тим, що як полімерний волокнистий матеріал використане поліпропіленове волокно. 2 UA 118971 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
