Установка для розколювання горіхів

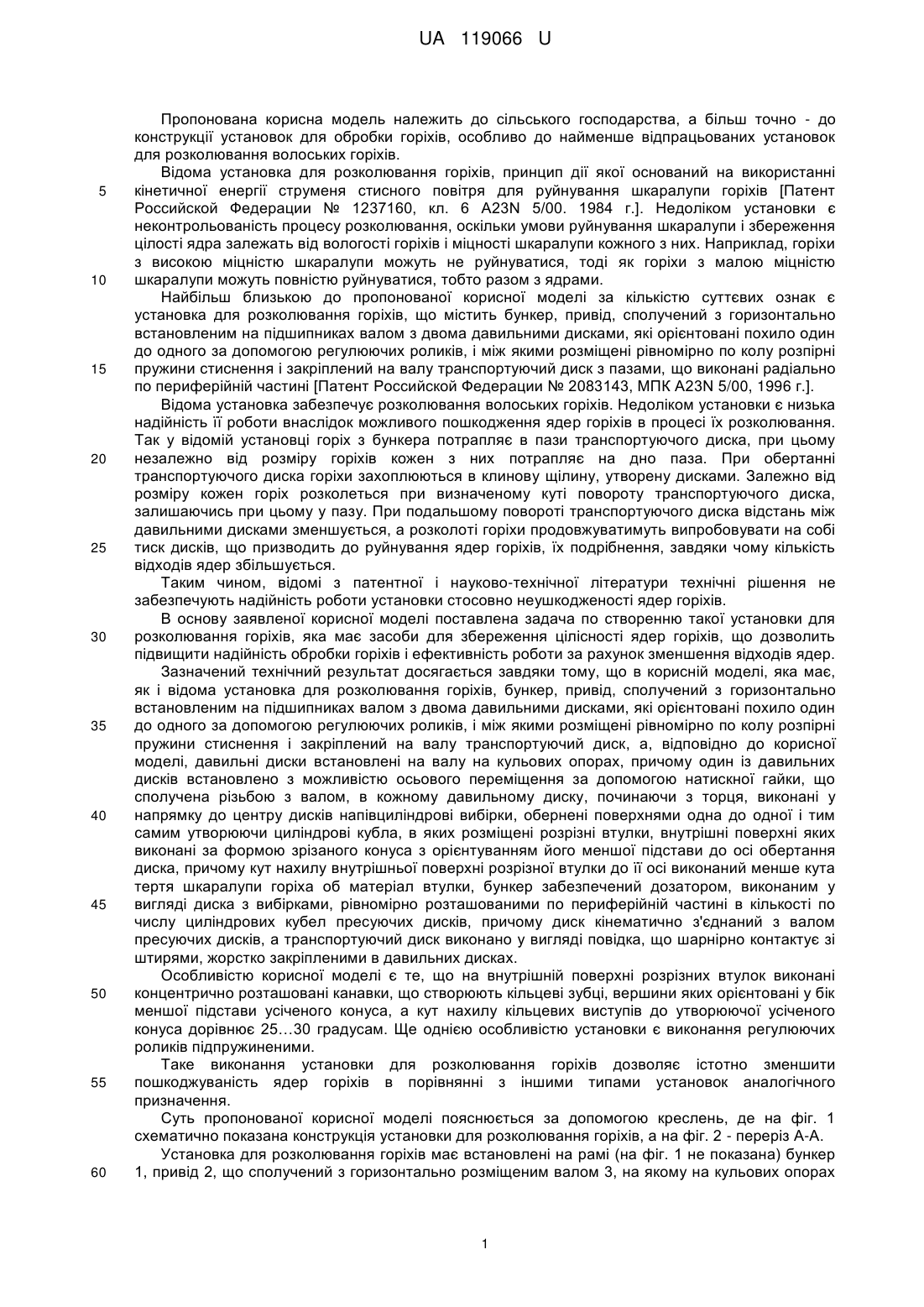

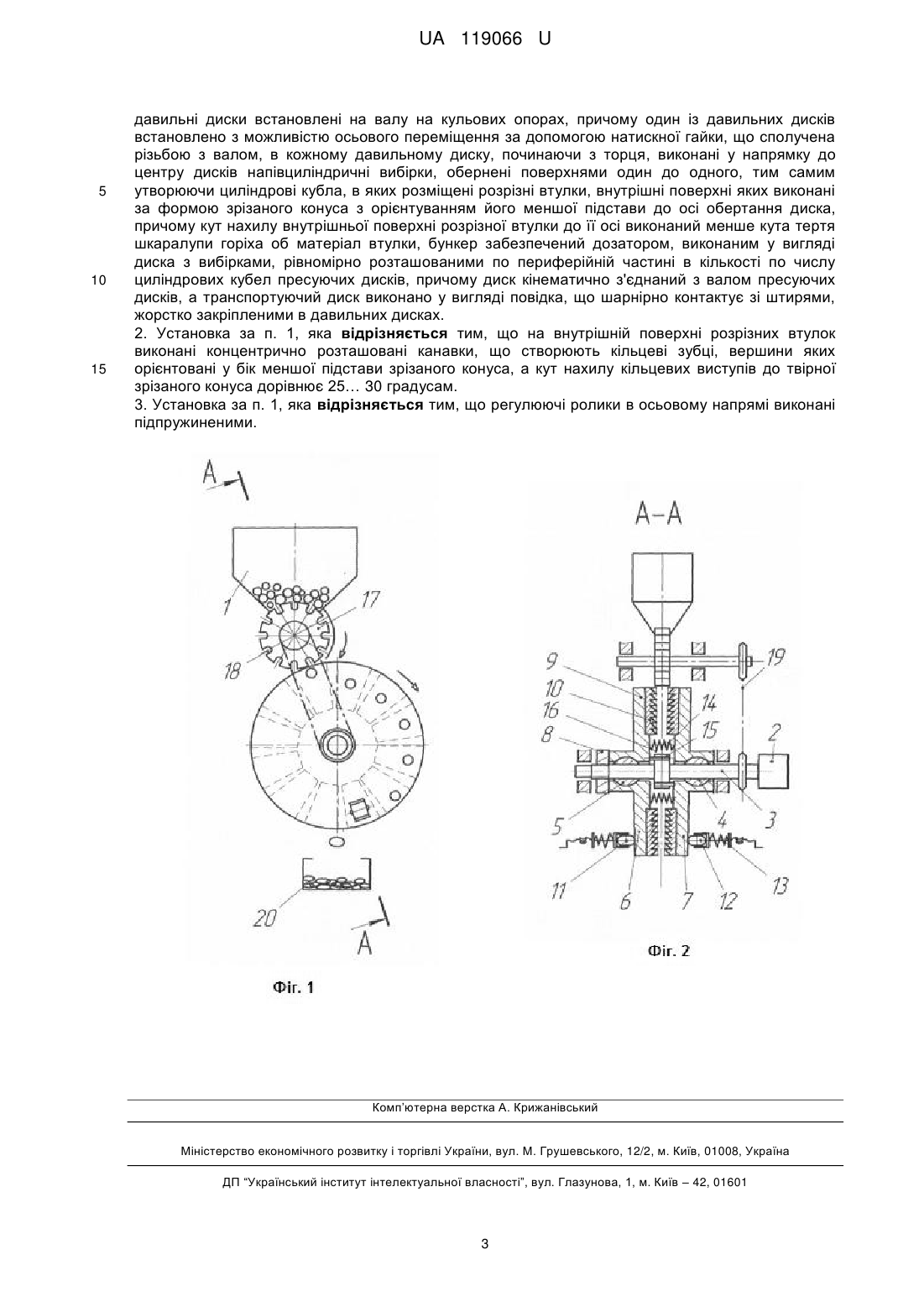

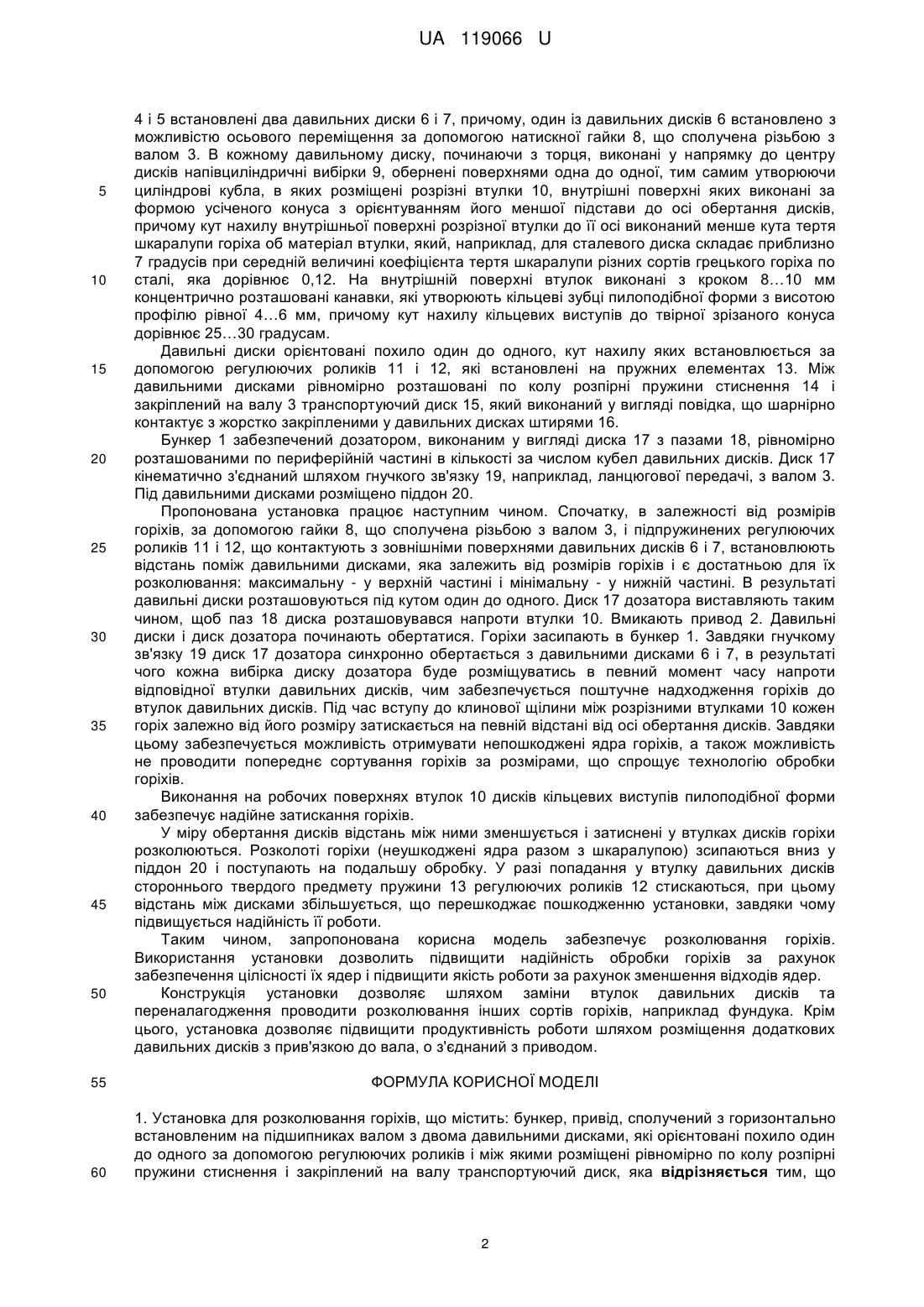

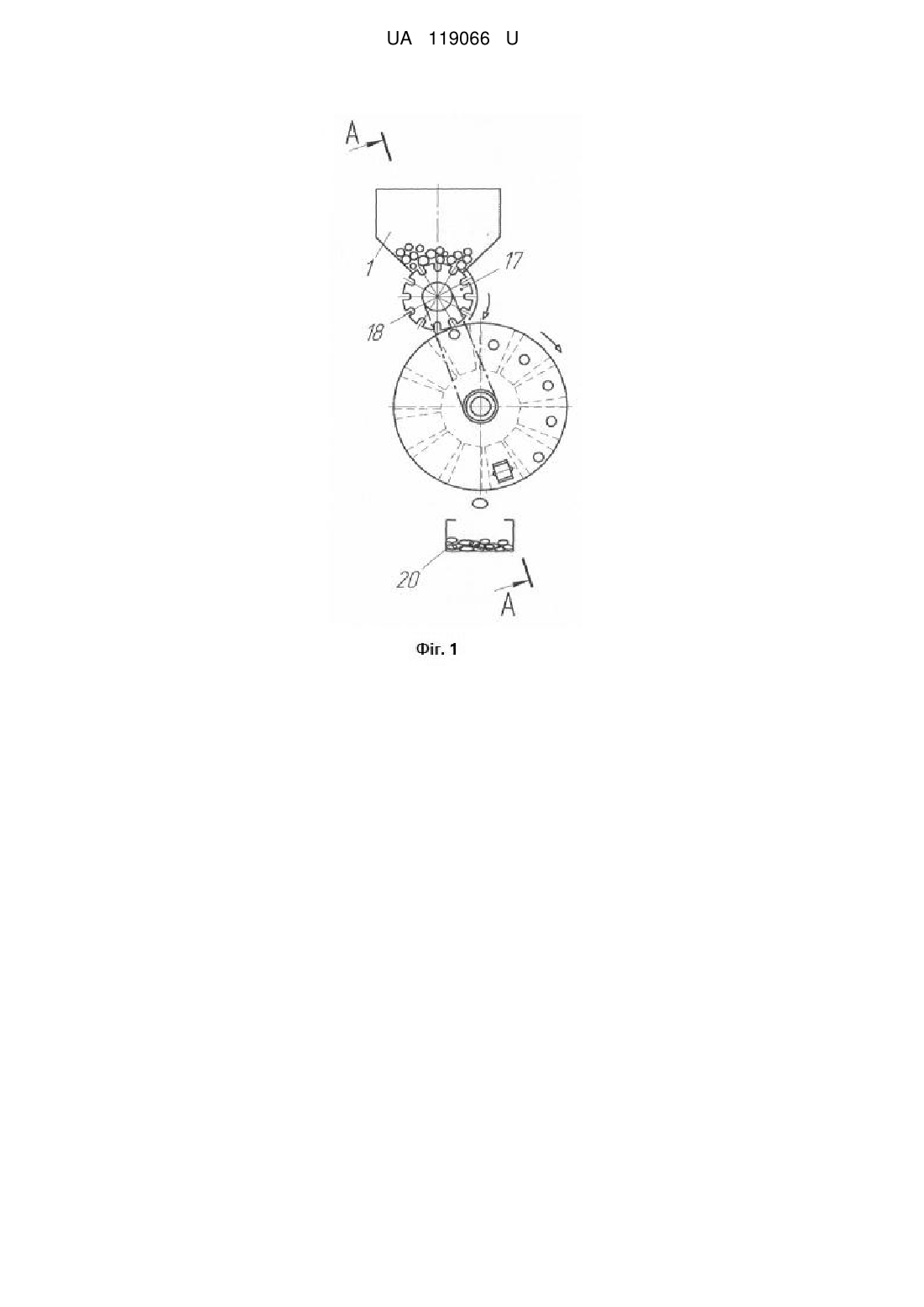

Реферат: UA 119066 U UA 119066 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до сільського господарства, а більш точно - до конструкції установок для обробки горіхів, особливо до найменше відпрацьованих установок для розколювання волоських горіхів. Відома установка для розколювання горіхів, принцип дії якої оснований на використанні кінетичної енергії струменя стисного повітря для руйнування шкаралупи горіхів [Патент Российской Федерации № 1237160, кл. 6 А23Ν 5/00. 1984 г.]. Недоліком установки є неконтрольованість процесу розколювання, оскільки умови руйнування шкаралупи і збереження цілості ядра залежать від вологості горіхів і міцності шкаралупи кожного з них. Наприклад, горіхи з високою міцністю шкаралупи можуть не руйнуватися, тоді як горіхи з малою міцністю шкаралупи можуть повністю руйнуватися, тобто разом з ядрами. Найбільш близькою до пропонованої корисної моделі за кількістю суттєвих ознак є установка для розколювання горіхів, що містить бункер, привід, сполучений з горизонтально встановленим на підшипниках валом з двома давильними дисками, які орієнтовані похило один до одного за допомогою регулюючих роликів, і між якими розміщені рівномірно по колу розпірні пружини стиснення і закріплений на валу транспортуючий диск з пазами, що виконані радіально по периферійній частині [Патент Российской Федерации № 2083143, МПК А23Ν 5/00, 1996 г.]. Відома установка забезпечує розколювання волоських горіхів. Недоліком установки є низька надійність її роботи внаслідок можливого пошкодження ядер горіхів в процесі їх розколювання. Так у відомій установці горіх з бункера потрапляє в пази транспортуючого диска, при цьому незалежно від розміру горіхів кожен з них потрапляє на дно паза. При обертанні транспортуючого диска горіхи захоплюються в клинову щілину, утворену дисками. Залежно від розміру кожен горіх розколеться при визначеному куті повороту транспортуючого диска, залишаючись при цьому у пазу. При подальшому повороті транспортуючого диска відстань між давильними дисками зменшується, а розколоті горіхи продовжуватимуть випробовувати на собі тиск дисків, що призводить до руйнування ядер горіхів, їх подрібнення, завдяки чому кількість відходів ядер збільшується. Таким чином, відомі з патентної і науково-технічної літератури технічні рішення не забезпечують надійність роботи установки стосовно неушкодженості ядер горіхів. В основу заявленої корисної моделі поставлена задача по створенню такої установки для розколювання горіхів, яка має засоби для збереження цілісності ядер горіхів, що дозволить підвищити надійність обробки горіхів і ефективність роботи за рахунок зменшення відходів ядер. Зазначений технічний результат досягається завдяки тому, що в корисній моделі, яка має, як і відома установка для розколювання горіхів, бункер, привід, сполучений з горизонтально встановленим на підшипниках валом з двома давильними дисками, які орієнтовані похило один до одного за допомогою регулюючих роликів, і між якими розміщені рівномірно по колу розпірні пружини стиснення і закріплений на валу транспортуючий диск, а, відповідно до корисної моделі, давильні диски встановлені на валу на кульових опорах, причому один із давильних дисків встановлено з можливістю осьового переміщення за допомогою натискної гайки, що сполучена різьбою з валом, в кожному давильному диску, починаючи з торця, виконані у напрямку до центру дисків напівциліндрові вибірки, обернені поверхнями одна до одної і тим самим утворюючи циліндрові кубла, в яких розміщені розрізні втулки, внутрішні поверхні яких виконані за формою зрізаного конуса з орієнтуванням його меншої підстави до осі обертання диска, причому кут нахилу внутрішньої поверхні розрізної втулки до її осі виконаний менше кута тертя шкаралупи горіха об матеріал втулки, бункер забезпечений дозатором, виконаним у вигляді диска з вибірками, рівномірно розташованими по периферійній частині в кількості по числу циліндрових кубел пресуючих дисків, причому диск кінематично з'єднаний з валом пресуючих дисків, а транспортуючий диск виконано у вигляді повідка, що шарнірно контактує зі штирями, жорстко закріпленими в давильних дисках. Особливістю корисної моделі є те, що на внутрішній поверхні розрізних втулок виконані концентрично розташовані канавки, що створюють кільцеві зубці, вершини яких орієнтовані у бік меншої підстави усіченого конуса, а кут нахилу кільцевих виступів до утворюючої усіченого конуса дорівнює 25…30 градусам. Ще однією особливістю установки є виконання регулюючих роликів підпружиненими. Таке виконання установки для розколювання горіхів дозволяє істотно зменшити пошкоджуваність ядер горіхів в порівнянні з іншими типами установок аналогічного призначення. Суть пропонованої корисної моделі пояснюється за допомогою креслень, де на фіг. 1 схематично показана конструкція установки для розколювання горіхів, а на фіг. 2 - переріз А-А. Установка для розколювання горіхів має встановлені на рамі (на фіг. 1 не показана) бункер 1, привід 2, що сполучений з горизонтально розміщеним валом 3, на якому на кульових опорах 1 UA 119066 U 5 10 15 20 25 30 35 40 45 50 4 і 5 встановлені два давильних диски 6 і 7, причому, один із давильних дисків 6 встановлено з можливістю осьового переміщення за допомогою натискної гайки 8, що сполучена різьбою з валом 3. В кожному давильному диску, починаючи з торця, виконані у напрямку до центру дисків напівциліндричні вибірки 9, обернені поверхнями одна до одної, тим самим утворюючи циліндрові кубла, в яких розміщені розрізні втулки 10, внутрішні поверхні яких виконані за формою усіченого конуса з орієнтуванням його меншої підстави до осі обертання дисків, причому кут нахилу внутрішньої поверхні розрізної втулки до її осі виконаний менше кута тертя шкаралупи горіха об матеріал втулки, який, наприклад, для сталевого диска складає приблизно 7 градусів при середній величині коефіцієнта тертя шкаралупи різних сортів грецького горіха по сталі, яка дорівнює 0,12. На внутрішній поверхні втулок виконані з кроком 8…10 мм концентрично розташовані канавки, які утворюють кільцеві зубці пилоподібної форми з висотою профілю рівної 4…6 мм, причому кут нахилу кільцевих виступів до твірної зрізаного конуса дорівнює 25…30 градусам. Давильні диски орієнтовані похило один до одного, кут нахилу яких встановлюється за допомогою регулюючих роликів 11 і 12, які встановлені на пружних елементах 13. Між давильними дисками рівномірно розташовані по колу розпірні пружини стиснення 14 і закріплений на валу 3 транспортуючий диск 15, який виконаний у вигляді повідка, що шарнірно контактує з жорстко закріпленими у давильних дисках штирями 16. Бункер 1 забезпечений дозатором, виконаним у вигляді диска 17 з пазами 18, рівномірно розташованими по периферійній частині в кількості за числом кубел давильних дисків. Диск 17 кінематично з'єднаний шляхом гнучкого зв'язку 19, наприклад, ланцюгової передачі, з валом 3. Під давильними дисками розміщено піддон 20. Пропонована установка працює наступним чином. Спочатку, в залежності від розмірів горіхів, за допомогою гайки 8, що сполучена різьбою з валом 3, і підпружинених регулюючих роликів 11 і 12, що контактують з зовнішніми поверхнями давильних дисків 6 і 7, встановлюють відстань поміж давильними дисками, яка залежить від розмірів горіхів і є достатньою для їх розколювання: максимальну - у верхній частині і мінімальну - у нижній частині. В результаті давильні диски розташовуються під кутом один до одного. Диск 17 дозатора виставляють таким чином, щоб паз 18 диска розташовувався напроти втулки 10. Вмикають привод 2. Давильні диски і диск дозатора починають обертатися. Горіхи засипають в бункер 1. Завдяки гнучкому зв'язку 19 диск 17 дозатора синхронно обертається з давильними дисками 6 і 7, в результаті чого кожна вибірка диску дозатора буде розміщуватись в певний момент часу напроти відповідної втулки давильних дисків, чим забезпечується поштучне надходження горіхів до втулок давильних дисків. Під час вступу до клинової щілини між розрізними втулками 10 кожен горіх залежно від його розміру затискається на певній відстані від осі обертання дисків. Завдяки цьому забезпечується можливість отримувати непошкоджені ядра горіхів, а також можливість не проводити попереднє сортування горіхів за розмірами, що спрощує технологію обробки горіхів. Виконання на робочих поверхнях втулок 10 дисків кільцевих виступів пилоподібної форми забезпечує надійне затискання горіхів. У міру обертання дисків відстань між ними зменшується і затиснені у втулках дисків горіхи розколюються. Розколоті горіхи (неушкоджені ядра разом з шкаралупою) зсипаються вниз у піддон 20 і поступають на подальшу обробку. У разі попадання у втулку давильних дисків стороннього твердого предмету пружини 13 регулюючих роликів 12 стискаються, при цьому відстань між дисками збільшується, що перешкоджає пошкодженню установки, завдяки чому підвищується надійність її роботи. Таким чином, запропонована корисна модель забезпечує розколювання горіхів. Використання установки дозволить підвищити надійність обробки горіхів за рахунок забезпечення цілісності їх ядер і підвищити якість роботи за рахунок зменшення відходів ядер. Конструкція установки дозволяє шляхом заміни втулок давильних дисків та переналагодження проводити розколювання інших сортів горіхів, наприклад фундука. Крім цього, установка дозволяє підвищити продуктивність роботи шляхом розміщення додаткових давильних дисків з прив'язкою до вала, о з'єднаний з приводом. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Установка для розколювання горіхів, що містить: бункер, привід, сполучений з горизонтально встановленим на підшипниках валом з двома давильними дисками, які орієнтовані похило один до одного за допомогою регулюючих роликів і між якими розміщені рівномірно по колу розпірні пружини стиснення і закріплений на валу транспортуючий диск, яка відрізняється тим, що 2 UA 119066 U 5 10 15 давильні диски встановлені на валу на кульових опорах, причому один із давильних дисків встановлено з можливістю осьового переміщення за допомогою натискної гайки, що сполучена різьбою з валом, в кожному давильному диску, починаючи з торця, виконані у напрямку до центру дисків напівциліндричні вибірки, обернені поверхнями один до одного, тим самим утворюючи циліндрові кубла, в яких розміщені розрізні втулки, внутрішні поверхні яких виконані за формою зрізаного конуса з орієнтуванням його меншої підстави до осі обертання диска, причому кут нахилу внутрішньої поверхні розрізної втулки до її осі виконаний менше кута тертя шкаралупи горіха об матеріал втулки, бункер забезпечений дозатором, виконаним у вигляді диска з вибірками, рівномірно розташованими по периферійній частині в кількості по числу циліндрових кубел пресуючих дисків, причому диск кінематично з'єднаний з валом пресуючих дисків, а транспортуючий диск виконано у вигляді повідка, що шарнірно контактує зі штирями, жорстко закріпленими в давильних дисках. 2. Установка за п. 1, яка відрізняється тим, що на внутрішній поверхні розрізних втулок виконані концентрично розташовані канавки, що створюють кільцеві зубці, вершини яких орієнтовані у бік меншої підстави зрізаного конуса, а кут нахилу кільцевих виступів до твірної зрізаного конуса дорівнює 25… 30 градусам. 3. Установка за п. 1, яка відрізняється тим, що регулюючі ролики в осьовому напрямі виконані підпружиненими. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
