Установка для відокремлення шкаралупи горіхів

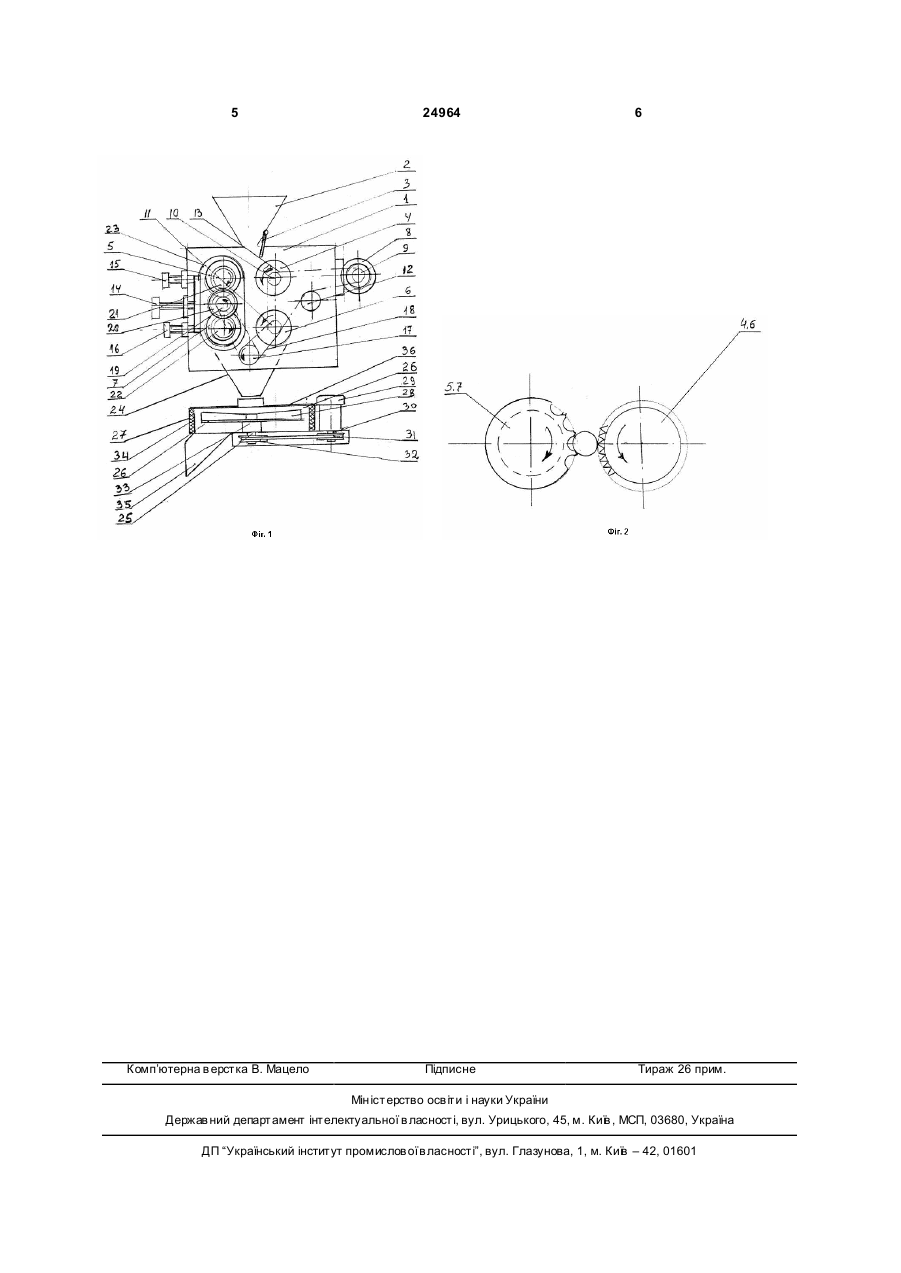

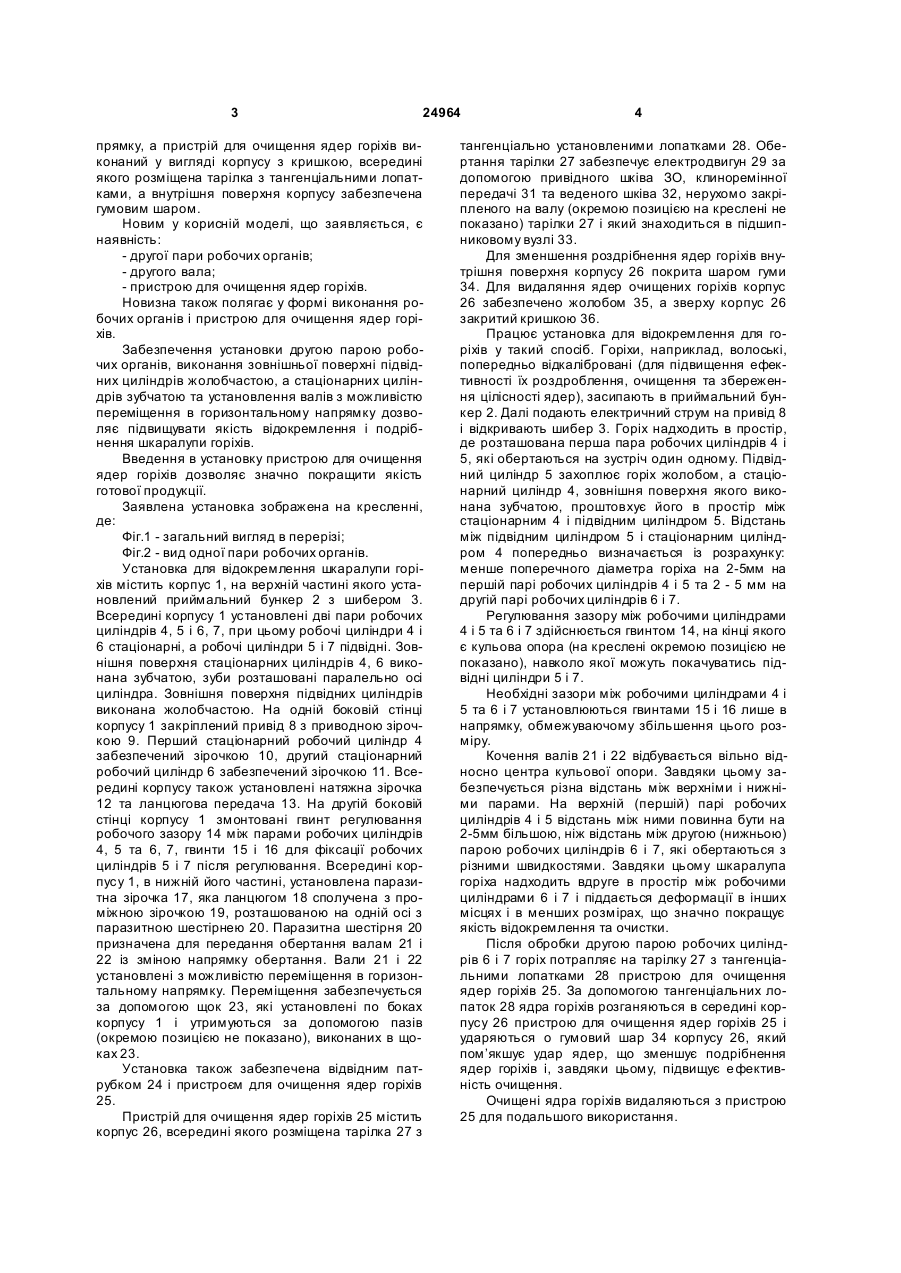

Установка для відокремлення шкаралупи горіхів, що містить корпус із закріпленим на ньому завантажувальним бункером, привід з валом, пару робочих органів і відвідний патрубок, яка відрізняється тим, що вона додатково забезпечена другою парою робочих органів, другим валом і при 3 24964 прямку, а пристрій для очищення ядер горіхів виконаний у вигляді корпусу з кришкою, всередині якого розміщена тарілка з тангенціальними лопатками, а внутрішня поверхня корпусу забезпечена гумовим шаром. Новим у корисній моделі, що заявляється, є наявність: - другої пари робочих органів; - другого вала; - пристрою для очищення ядер горіхів. Новизна також полягає у формі виконання робочих органів і пристрою для очищення ядер горіхів. Забезпечення установки другою парою робочих органів, виконання зовнішньої поверхні підвідних циліндрів жолобчастою, а стаціонарних циліндрів зубчатою та установлення валів з можливістю переміщення в горизонтальному напрямку дозволяє підвищувати якість відокремлення і подрібнення шкаралупи горіхів. Введення в установку пристрою для очищення ядер горіхів дозволяє значно покращити якість готової продукції. Заявлена установка зображена на кресленні, де: Фіг.1 - загальний вигляд в перерізі; Фіг.2 - вид одної пари робочих органів. Установка для відокремлення шкаралупи горіхів містить корпус 1, на верхній частині якого установлений приймальний бункер 2 з шибером 3. Всередині корпусу 1 установлені дві пари робочих циліндрів 4, 5 і 6, 7, при цьому робочі циліндри 4 і 6 стаціонарні, а робочі циліндри 5 і 7 підвідні. Зовнішня поверхня стаціонарних циліндрів 4, 6 виконана зубчатою, зуби розташовані паралельно осі циліндра. Зовнішня поверхня підвідних циліндрів виконана жолобчастою. На одній боковій стінці корпусу 1 закріплений привід 8 з приводною зірочкою 9. Перший стаціонарний робочий циліндр 4 забезпечений зірочкою 10, другий стаціонарний робочий циліндр 6 забезпечений зірочкою 11. Всередині корпусу також установлені натяжна зірочка 12 та ланцюгова передача 13. На другій боковій стінці корпусу 1 змонтовані гвинт регулювання робочого зазору 14 між парами робочих циліндрів 4, 5 та 6, 7, гвинти 15 і 16 для фіксації робочих циліндрів 5 і 7 після регулювання. Всередині корпусу 1, в нижній його частині, установлена паразитна зірочка 17, яка ланцюгом 18 сполучена з проміжною зірочкою 19, розташованою на одній осі з паразитною шестірнею 20. Паразитна шестірня 20 призначена для передання обертання валам 21 і 22 із зміною напрямку обертання. Вали 21 і 22 установлені з можливістю переміщення в горизонтальному напрямку. Переміщення забезпечується за допомогою щок 23, які установлені по боках корпусу 1 і утримуються за допомогою пазів (окремою позицією не показано), виконаних в щоках 23. Установка також забезпечена відвідним патрубком 24 і пристроєм для очищення ядер горіхів 25. Пристрій для очищення ядер горіхів 25 містить корпус 26, всередині якого розміщена тарілка 27 з 4 тангенціально установленими лопатками 28. Обертання тарілки 27 забезпечує електродвигун 29 за допомогою привідного шківа ЗО, клиноремінної передачі 31 та веденого шківа 32, нерухомо закріпленого на валу (окремою позицією на креслені не показано) тарілки 27 і який знаходиться в підшипниковому вузлі 33. Для зменшення роздрібнення ядер горіхів внутрішня поверхня корпусу 26 покрита шаром гуми 34. Для видаляння ядер очищених горіхів корпус 26 забезпечено жолобом 35, а зверху корпус 26 закритий кришкою 36. Працює установка для відокремлення для горіхів у такий спосіб. Горіхи, наприклад, волоські, попередньо відкалібровані (для підвищення ефективності їх роздроблення, очищення та збереження цілісності ядер), засипають в приймальний бункер 2. Далі подають електричний струм на привід 8 і відкривають шибер 3. Горіх надходить в простір, де розташована перша пара робочих циліндрів 4 і 5, які обертаються на зустріч один одному. Підвідний циліндр 5 захоплює горіх жолобом, а стаціонарний циліндр 4, зовнішня поверхня якого виконана зубчатою, проштовхує його в простір між стаціонарним 4 і підвідним циліндром 5. Відстань між підвідним циліндром 5 і стаціонарним циліндром 4 попередньо визначається із розрахунку: менше поперечного діаметра горіха на 2-5мм на першій парі робочих циліндрів 4 і 5 та 2 - 5 мм на другій парі робочих циліндрів 6 і 7. Регулювання зазору між робочими циліндрами 4 і 5 та 6 і 7 здійснюється гвинтом 14, на кінці якого є кульова опора (на креслені окремою позицією не показано), навколо якої можуть покачуватись підвідні циліндри 5 і 7. Необхідні зазори між робочими циліндрами 4 і 5 та 6 і 7 установлюються гвинтами 15 і 16 лише в напрямку, обмежуваючому збільшення цього розміру. Кочення валів 21 і 22 відбувається вільно відносно центра кульової опори. Завдяки цьому забезпечується різна відстань між верхніми і нижніми парами. На верхній (першій) парі робочих циліндрів 4 і 5 відстань між ними повинна бути на 2-5мм більшою, ніж відстань між другою (нижньою) парою робочих циліндрів 6 і 7, які обертаються з різними швидкостями. Завдяки цьому шкаралупа горіха надходить вдруге в простір між робочими циліндрами 6 і 7 і піддається деформації в інших місцях і в менших розмірах, що значно покращує якість відокремлення та очистки. Після обробки другою парою робочих циліндрів 6 і 7 горіх потрапляє на тарілку 27 з тангенціальними лопатками 28 пристрою для очищення ядер горіхів 25. За допомогою тангенціальних лопаток 28 ядра горіхів розганяються в середині корпусу 26 пристрою для очищення ядер горіхів 25 і ударяються о гумовий шар 34 корпусу 26, який пом’якшує удар ядер, що зменшує подрібнення ядер горіхів і, завдяки цьому, підвищує е фективність очищення. Очищені ядра горіхів видаляються з пристрою 25 для подальшого використання. 5 Комп’ютерна в ерстка В. Мацело 24964 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
