Устілка для моніторингу та оцінювання внутрішнього мікроклімату взуття

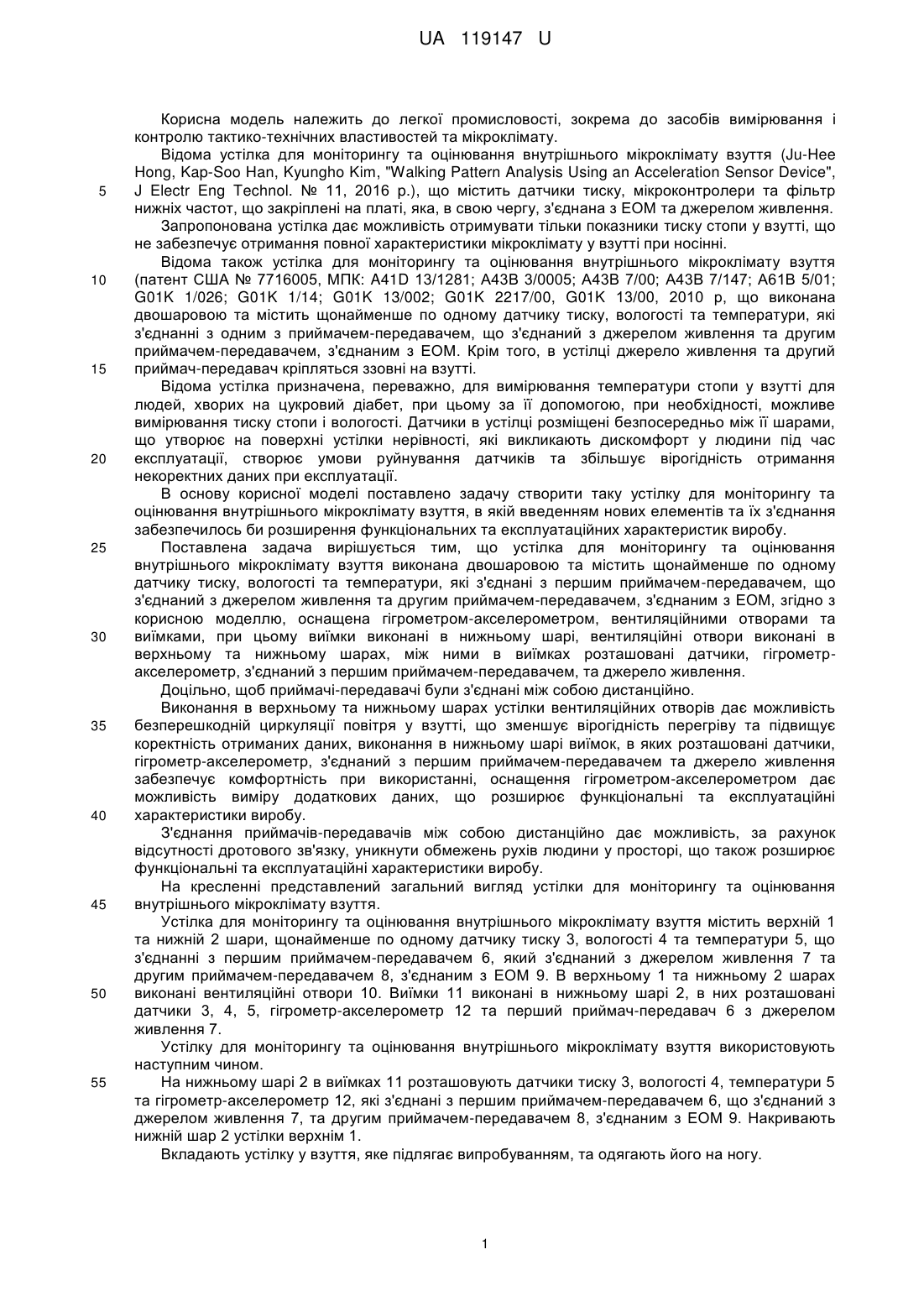

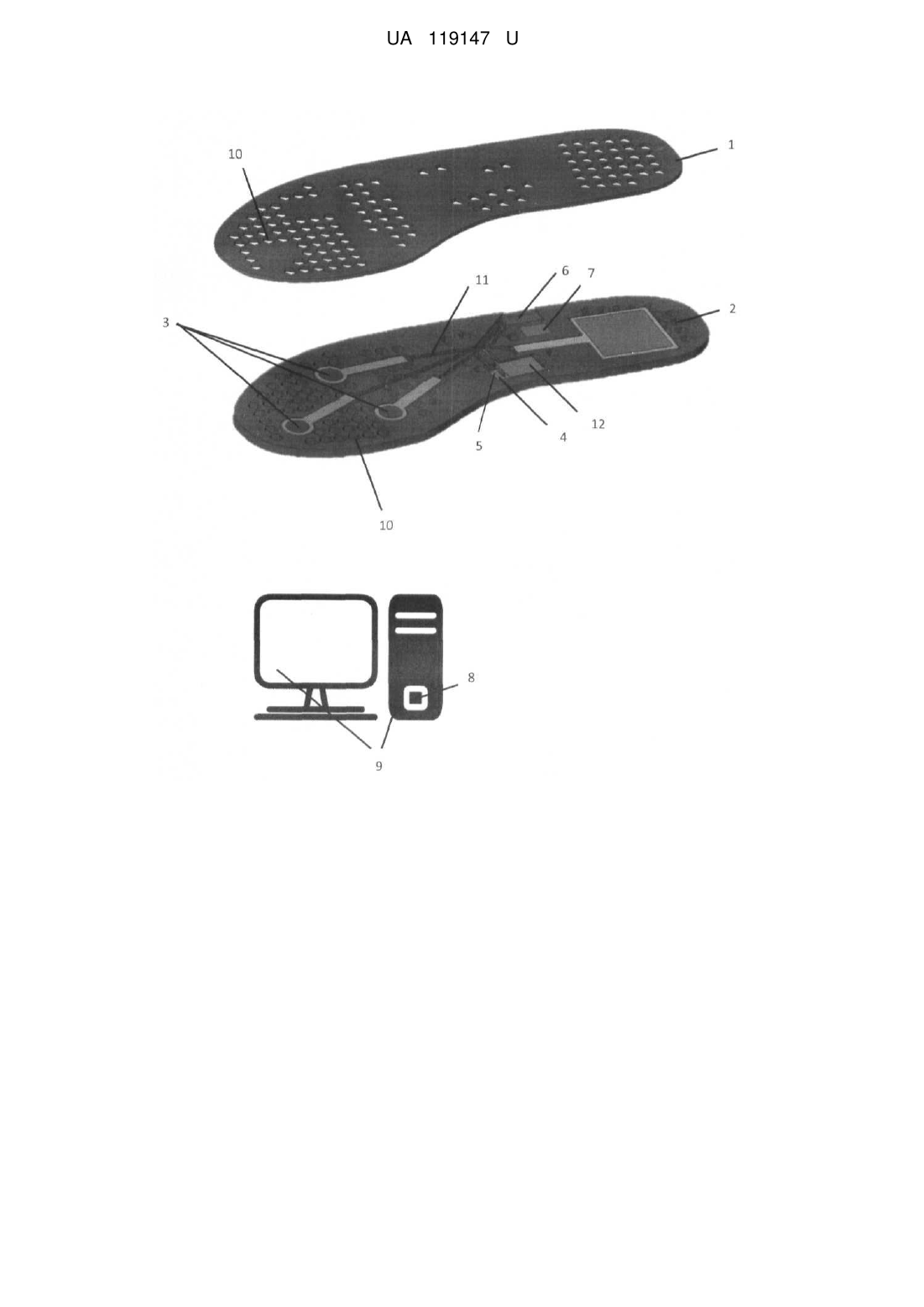

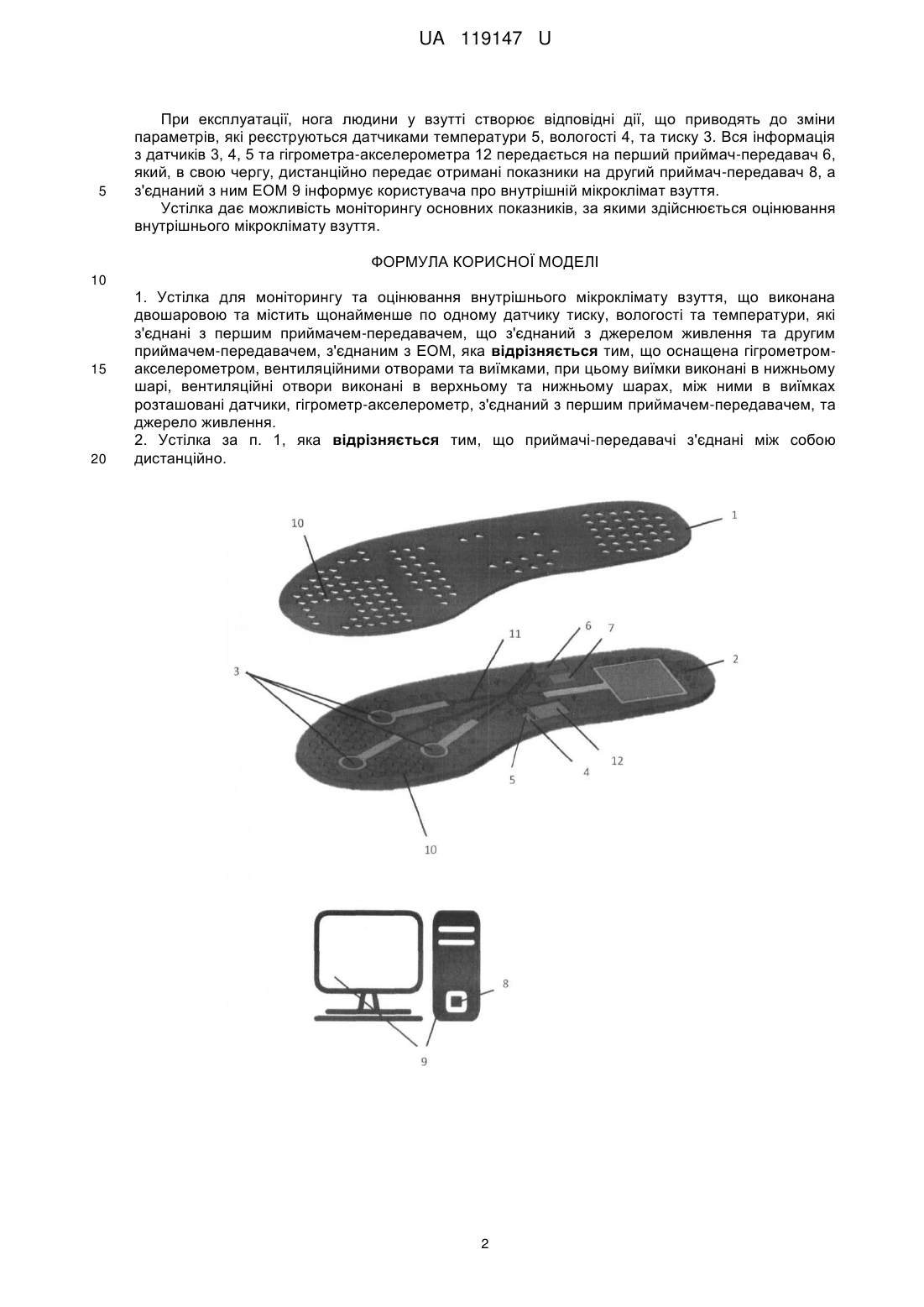

Реферат: Устілка для моніторингу та оцінювання внутрішнього мікроклімату взуття, що виконана двошаровою та містить щонайменше по одному датчику тиску, вологості та температури, які з'єднані з першим приймачем-передавачем, що з'єднаний з джерелом живлення та другим приймачем-передавачем, з'єднаним з ЕОМ, причому устілка оснащена гігрометромакселерометром, вентиляційними отворами та виїмками, при цьому виїмки виконані в нижньому шарі, вентиляційні отвори виконані в верхньому та нижньому шарах, між ними в виїмках розташовані датчики, гігрометр-акселерометр, з'єднаний з першим приймачем-передавачем, та джерело живлення. UA 119147 U (12) UA 119147 U UA 119147 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, зокрема до засобів вимірювання і контролю тактико-технічних властивостей та мікроклімату. Відома устілка для моніторингу та оцінювання внутрішнього мікроклімату взуття (Ju-Hee Hong, Kap-Soo Han, Kyungho Kim, "Walking Pattern Analysis Using an Acceleration Sensor Device", J Electr Eng Technol. № 11, 2016 p.), що містить датчики тиску, мікроконтролери та фільтр нижніх частот, що закріплені на платі, яка, в свою чергу, з'єднана з ЕОМ та джерелом живлення. Запропонована устілка дає можливість отримувати тільки показники тиску стопи у взутті, що не забезпечує отримання повної характеристики мікроклімату у взутті при носінні. Відома також устілка для моніторингу та оцінювання внутрішнього мікроклімату взуття (патент США № 7716005, МПК: A41D 13/1281; А43В 3/0005; А43В 7/00; А43В 7/147; А61В 5/01; G01K 1/026; G01K 1/14; G01K 13/002; G01K 2217/00, G01K 13/00, 2010 р, що виконана двошаровою та містить щонайменше по одному датчику тиску, вологості та температури, які з'єднанні з одним з приймачем-передавачем, що з'єднаний з джерелом живлення та другим приймачем-передавачем, з'єднаним з ЕОМ. Крім того, в устілці джерело живлення та другий приймач-передавач кріпляться ззовні на взутті. Відома устілка призначена, переважно, для вимірювання температури стопи у взутті для людей, хворих на цукровий діабет, при цьому за її допомогою, при необхідності, можливе вимірювання тиску стопи і вологості. Датчики в устілці розміщені безпосередньо між її шарами, що утворює на поверхні устілки нерівності, які викликають дискомфорт у людини під час експлуатації, створює умови руйнування датчиків та збільшує вірогідність отримання некоректних даних при експлуатації. В основу корисної моделі поставлено задачу створити таку устілку для моніторингу та оцінювання внутрішнього мікроклімату взуття, в якій введенням нових елементів та їх з'єднання забезпечилось би розширення функціональних та експлуатаційних характеристик виробу. Поставлена задача вирішується тим, що устілка для моніторингу та оцінювання внутрішнього мікроклімату взуття виконана двошаровою та містить щонайменше по одному датчику тиску, вологості та температури, які з'єднані з першим приймачем-передавачем, що з'єднаний з джерелом живлення та другим приймачем-передавачем, з'єднаним з ЕОМ, згідно з корисною моделлю, оснащена гігрометром-акселерометром, вентиляційними отворами та виїмками, при цьому виїмки виконані в нижньому шарі, вентиляційні отвори виконані в верхньому та нижньому шарах, між ними в виїмках розташовані датчики, гігрометракселерометр, з'єднаний з першим приймачем-передавачем, та джерело живлення. Доцільно, щоб приймачі-передавачі були з'єднані між собою дистанційно. Виконання в верхньому та нижньому шарах устілки вентиляційних отворів дає можливість безперешкодній циркуляції повітря у взутті, що зменшує вірогідність перегріву та підвищує коректність отриманих даних, виконання в нижньому шарі виїмок, в яких розташовані датчики, гігрометр-акселерометр, з'єднаний з першим приймачем-передавачем та джерело живлення забезпечує комфортність при використанні, оснащення гігрометром-акселерометром дає можливість виміру додаткових даних, що розширює функціональні та експлуатаційні характеристики виробу. З'єднання приймачів-передавачів між собою дистанційно дає можливість, за рахунок відсутності дротового зв'язку, уникнути обмежень рухів людини у просторі, що також розширює функціональні та експлуатаційні характеристики виробу. На кресленні представлений загальний вигляд устілки для моніторингу та оцінювання внутрішнього мікроклімату взуття. Устілка для моніторингу та оцінювання внутрішнього мікроклімату взуття містить верхній 1 та нижній 2 шари, щонайменше по одному датчику тиску 3, вологості 4 та температури 5, що з'єднанні з першим приймачем-передавачем 6, який з'єднаний з джерелом живлення 7 та другим приймачем-передавачем 8, з'єднаним з ЕОМ 9. В верхньому 1 та нижньому 2 шарах виконані вентиляційні отвори 10. Виїмки 11 виконані в нижньому шарі 2, в них розташовані датчики 3, 4, 5, гігрометр-акселерометр 12 та перший приймач-передавач 6 з джерелом живлення 7. Устілку для моніторингу та оцінювання внутрішнього мікроклімату взуття використовують наступним чином. На нижньому шарі 2 в виїмках 11 розташовують датчики тиску 3, вологості 4, температури 5 та гігрометр-акселерометр 12, які з'єднані з першим приймачем-передавачем 6, що з'єднаний з джерелом живлення 7, та другим приймачем-передавачем 8, з'єднаним з ЕОМ 9. Накривають нижній шар 2 устілки верхнім 1. Вкладають устілку у взуття, яке підлягає випробуванням, та одягають його на ногу. 1 UA 119147 U 5 При експлуатації, нога людини у взутті створює відповідні дії, що приводять до зміни параметрів, які реєструються датчиками температури 5, вологості 4, та тиску 3. Вся інформація з датчиків 3, 4, 5 та гігрометра-акселерометра 12 передається на перший приймач-передавач 6, який, в свою чергу, дистанційно передає отримані показники на другий приймач-передавач 8, а з'єднаний з ним ЕОМ 9 інформує користувача про внутрішній мікроклімат взуття. Устілка дає можливість моніторингу основних показників, за якими здійснюється оцінювання внутрішнього мікроклімату взуття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Устілка для моніторингу та оцінювання внутрішнього мікроклімату взуття, що виконана двошаровою та містить щонайменше по одному датчику тиску, вологості та температури, які з'єднані з першим приймачем-передавачем, що з'єднаний з джерелом живлення та другим приймачем-передавачем, з'єднаним з ЕОМ, яка відрізняється тим, що оснащена гігрометромакселерометром, вентиляційними отворами та виїмками, при цьому виїмки виконані в нижньому шарі, вентиляційні отвори виконані в верхньому та нижньому шарах, між ними в виїмках розташовані датчики, гігрометр-акселерометр, з'єднаний з першим приймачем-передавачем, та джерело живлення. 2. Устілка за п. 1, яка відрізняється тим, що приймачі-передавачі з'єднані між собою дистанційно. 2 UA 119147 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
