Устілка з вимірювальними вагами для взуття

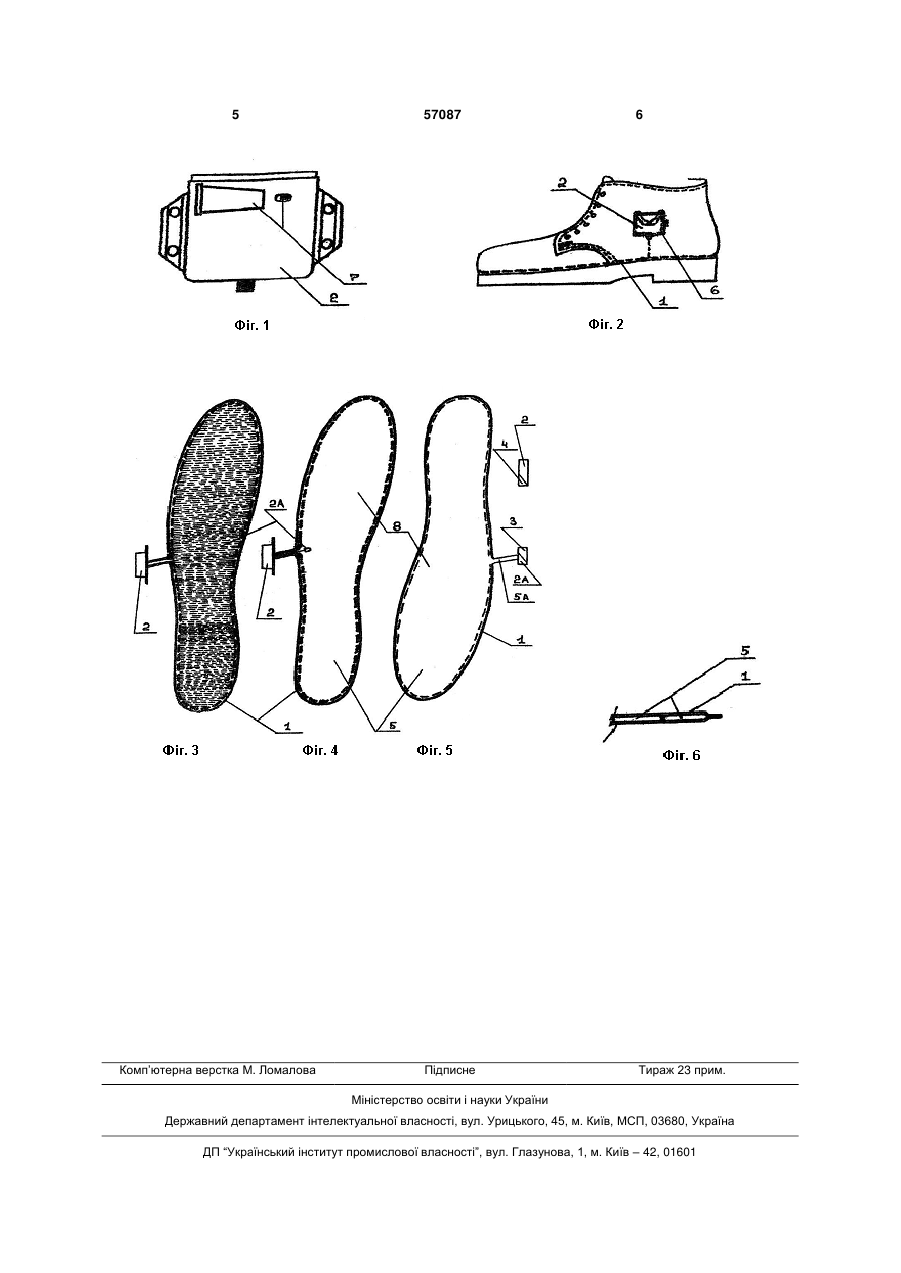

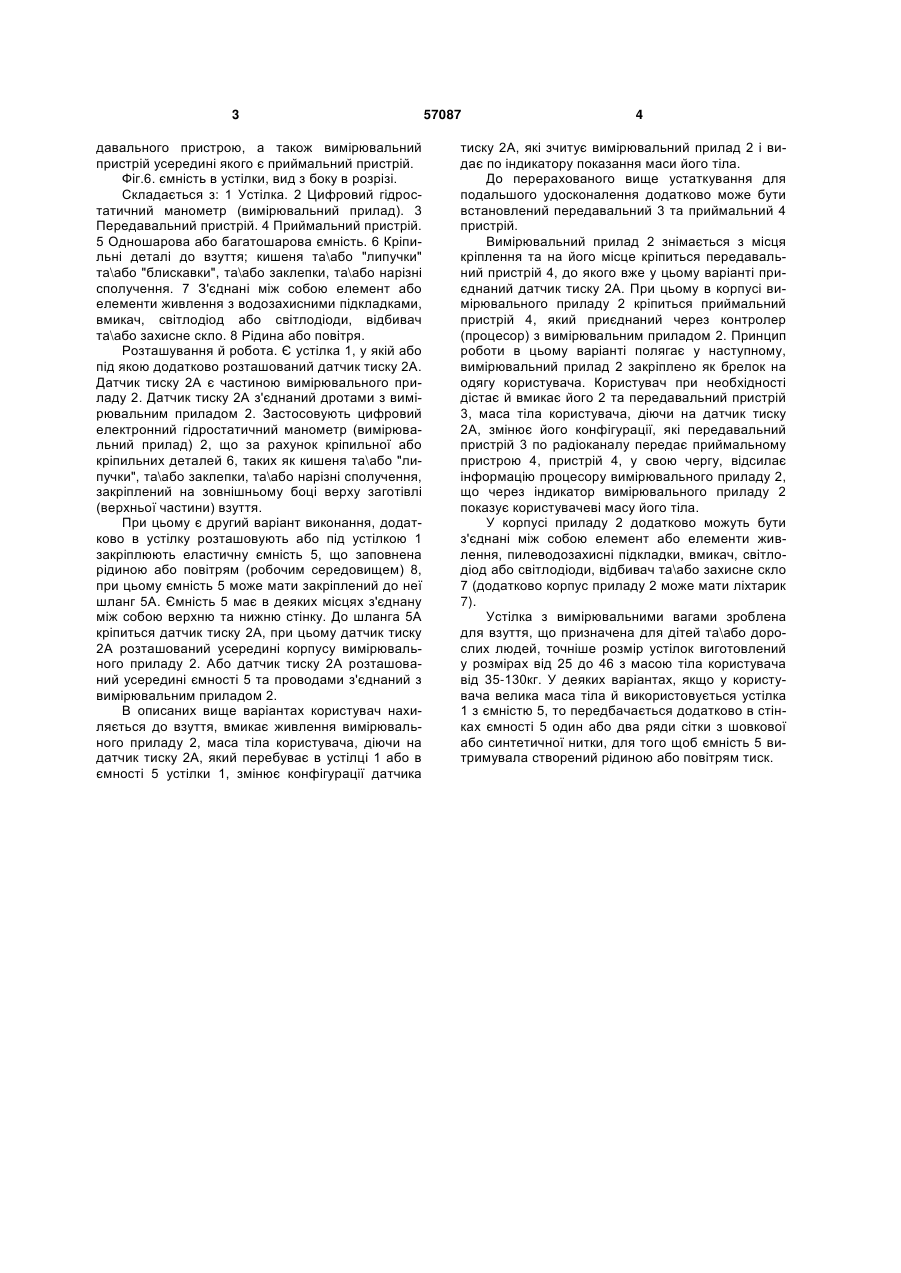

1. Устілка з вимірювальними вагами для взуття, що містить устілку, яка відрізняється тим, що додатково має розташований у ній або закріплений під нею датчик тиску, що є частиною вимірювального приладу та за допомогою дротів з'єднаний з ним. 2. Устілка за п. 1, яка відрізняється тим, що додатково має розташовану в ній або закріплену під нею заповнену робочим середовищем ємність, при 3 давального пристрою, а також вимірювальний пристрій усередині якого є приймальний пристрій. Фіг.6. ємність в устілки, вид з боку в розрізі. Складається з: 1 Устілка. 2 Цифровий гідростатичний манометр (вимірювальний прилад). 3 Передавальний пристрій. 4 Приймальний пристрій. 5 Одношарова або багатошарова ємність. 6 Кріпильні деталі до взуття; кишеня та\або "липучки" та\або "блискавки", та\або заклепки, та\або нарізні сполучення. 7 З'єднані між собою елемент або елементи живлення з водозахисними підкладками, вмикач, світлодіод або світлодіоди, відбивач та\або захисне скло. 8 Рідина або повітря. Розташування й робота. Є устілка 1, у якій або під якою додатково розташований датчик тиску 2А. Датчик тиску 2А є частиною вимірювального приладу 2. Датчик тиску 2А з'єднаний дротами з вимірювальним приладом 2. Застосовують цифровий електронний гідростатичний манометр (вимірювальний прилад) 2, що за рахунок кріпильної або кріпильних деталей 6, таких як кишеня та\або "липучки", та\або заклепки, та\або нарізні сполучення, закріплений на зовнішньому боці верху заготівлі (верхньої частини) взуття. При цьому є другий варіант виконання, додатково в устілку розташовують або під устілкою 1 закріплюють еластичну ємність 5, що заповнена рідиною або повітрям (робочим середовищем) 8, при цьому ємність 5 може мати закріплений до неї шланг 5А. Ємність 5 має в деяких місцях з'єднану між собою верхню та нижню стінку. До шланга 5А кріпиться датчик тиску 2А, при цьому датчик тиску 2А розташований усередині корпусу вимірювального приладу 2. Або датчик тиску 2А розташований усередині ємності 5 та проводами з'єднаний з вимірювальним приладом 2. В описаних вище варіантах користувач нахиляється до взуття, вмикає живлення вимірювального приладу 2, маса тіла користувача, діючи на датчик тиску 2А, який перебуває в устілці 1 або в ємності 5 устілки 1, змінює конфігурації датчика 57087 4 тиску 2А, які зчитує вимірювальний прилад 2 і видає по індикатору показання маси його тіла. До перерахованого вище устаткування для подальшого удосконалення додатково може бути встановлений передавальний 3 та приймальний 4 пристрій. Вимірювальний прилад 2 знімається з місця кріплення та на його місце кріпиться передавальний пристрій 4, до якого вже у цьому варіанті приєднаний датчик тиску 2А. При цьому в корпусі вимірювального приладу 2 кріпиться приймальний пристрій 4, який приєднаний через контролер (процесор) з вимірювальним приладом 2. Принцип роботи в цьому варіанті полягає у наступному, вимірювальний прилад 2 закріплено як брелок на одягу користувача. Користувач при необхідності дістає й вмикає його 2 та передавальний пристрій 3, маса тіла користувача, діючи на датчик тиску 2А, змінює його конфігурації, які передавальний пристрій 3 по радіоканалу передає приймальному пристрою 4, пристрій 4, у свою чергу, відсилає інформацію процесору вимірювального приладу 2, що через індикатор вимірювального приладу 2 показує користувачеві масу його тіла. У корпусі приладу 2 додатково можуть бути з'єднані між собою елемент або елементи живлення, пилеводозахисні підкладки, вмикач, світлодіод або світлодіоди, відбивач та\або захисне скло 7 (додатково корпус приладу 2 може мати ліхтарик 7). Устілка з вимірювальними вагами зроблена для взуття, що призначена для дітей та\або дорослих людей, точніше розмір устілок виготовлений у розмірах від 25 до 46 з масою тіла користувача від 35-130кг. У деяких варіантах, якщо у користувача велика маса тіла й використовується устілка 1 з ємністю 5, то передбачається додатково в стінках ємності 5 один або два ряди сітки з шовкової або синтетичної нитки, для того щоб ємність 5 витримувала створений рідиною або повітрям тиск. 5 Комп’ютерна верстка М. Ломалова 57087 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
