Хірургічний інструмент для вимірювання порожнини та дилятації кавернозних тіл при ендофалопротезуванні

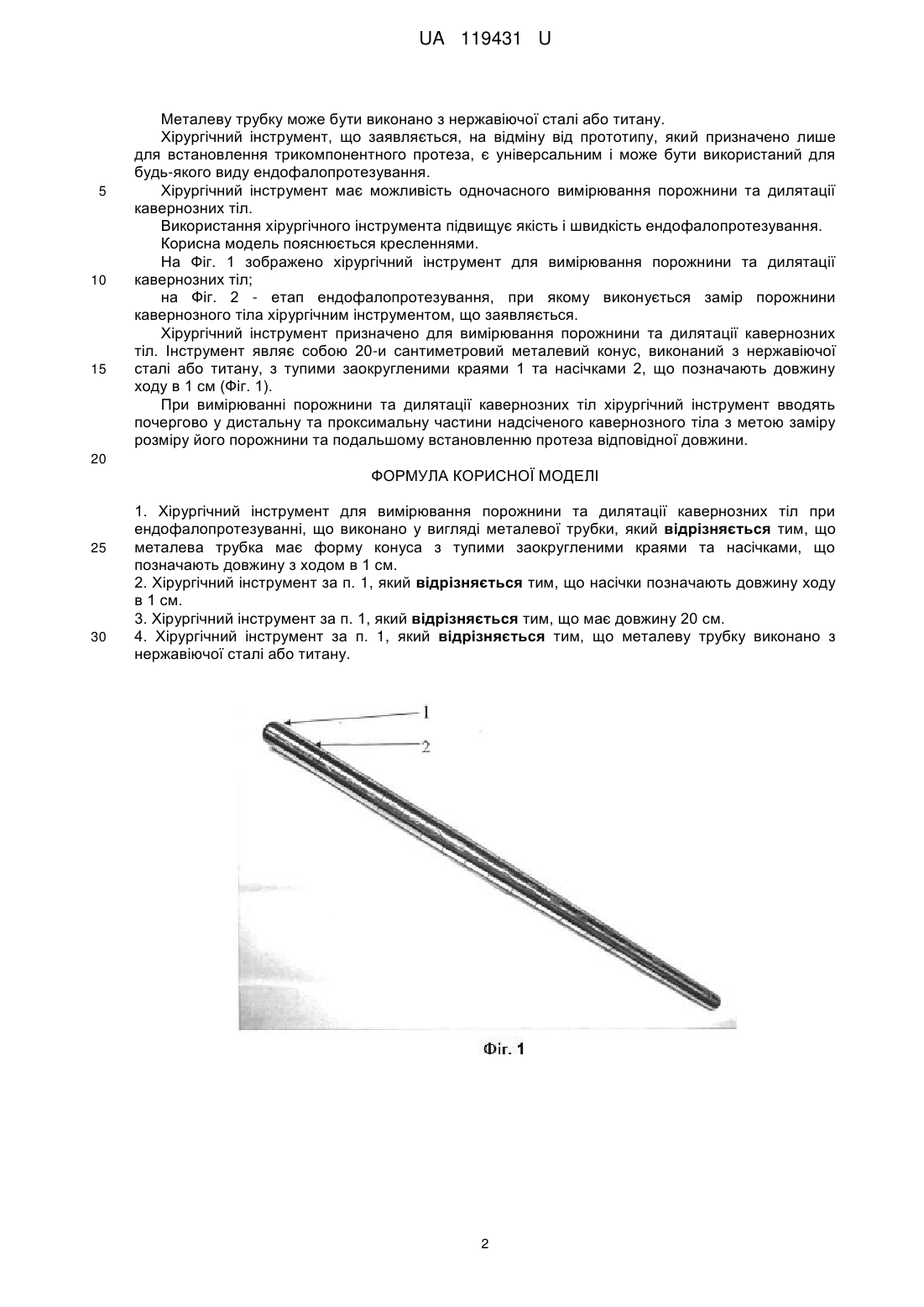

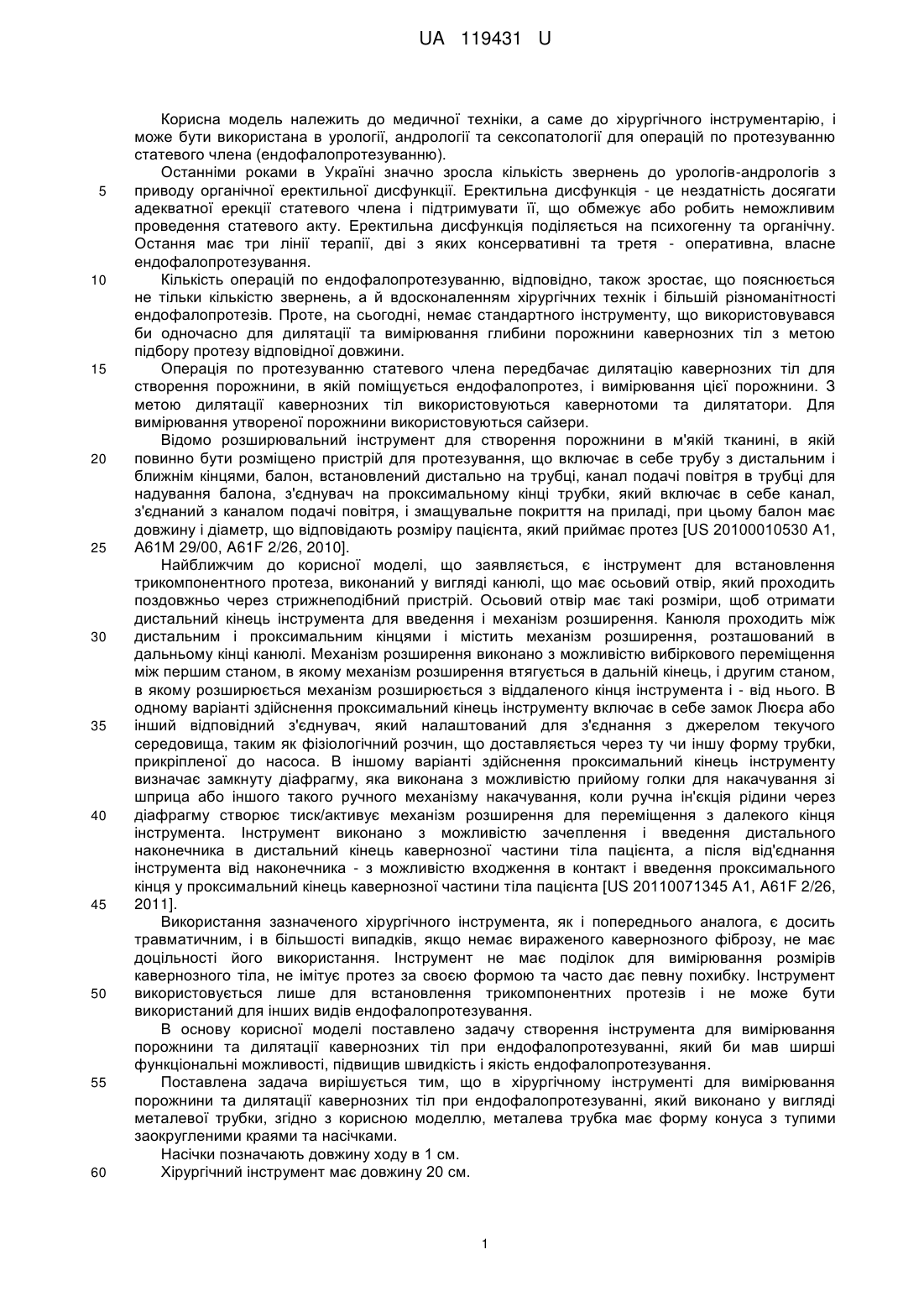

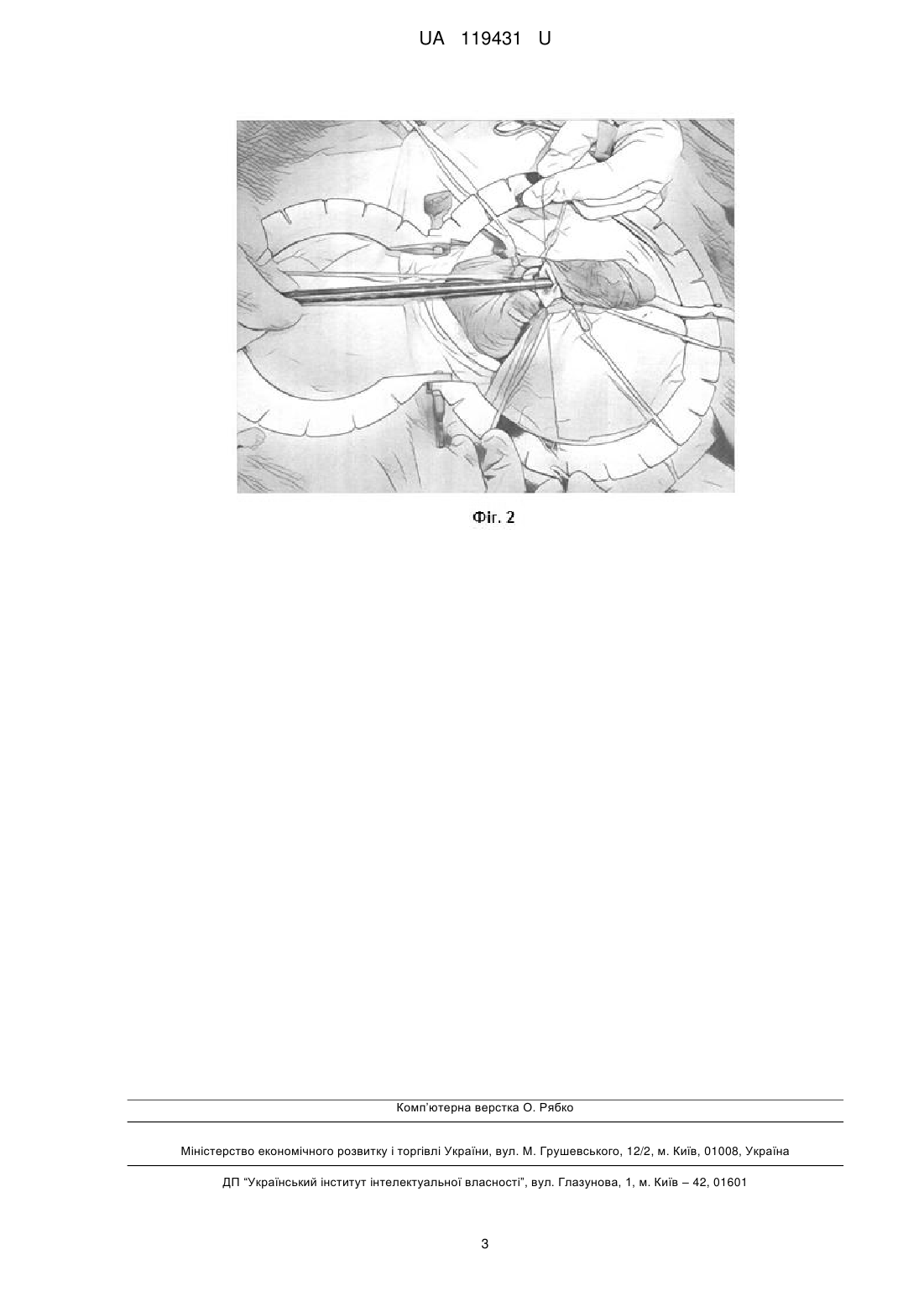

Реферат: Хірургічний інструмент для вимірювання порожнини та дилятації кавернозних тіл при ендофалопротезуванні виконаний у вигляді металевої трубки. Металева трубка має форму конуса з тупими заокругленими краями та насічками, що позначають довжину з ходом в 1 см. UA 119431 U (12) UA 119431 U UA 119431 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до хірургічного інструментарію, і може бути використана в урології, андрології та сексопатології для операцій по протезуванню статевого члена (ендофалопротезуванню). Останніми роками в Україні значно зросла кількість звернень до урологів-андрологів з приводу органічної еректильної дисфункції. Еректильна дисфункція - це нездатність досягати адекватної ерекції статевого члена і підтримувати її, що обмежує або робить неможливим проведення статевого акту. Еректильна дисфункція поділяється на психогенну та органічну. Остання має три лінії терапії, дві з яких консервативні та третя - оперативна, власне ендофалопротезування. Кількість операцій по ендофалопротезуванню, відповідно, також зростає, що пояснюється не тільки кількістю звернень, а й вдосконаленням хірургічних технік і більшій різноманітності ендофалопротезів. Проте, на сьогодні, немає стандартного інструменту, що використовувався би одночасно для дилятації та вимірювання глибини порожнини кавернозних тіл з метою підбору протезу відповідної довжини. Операція по протезуванню статевого члена передбачає дилятацію кавернозних тіл для створення порожнини, в якій поміщується ендофалопротез, і вимірювання цієї порожнини. З метою дилятації кавернозних тіл використовуються кавернотоми та дилятатори. Для вимірювання утвореної порожнини використовуються сайзери. Відомо розширювальний інструмент для створення порожнини в м'якій тканині, в якій повинно бути розміщено пристрій для протезування, що включає в себе трубу з дистальним і ближнім кінцями, балон, встановлений дистально на трубці, канал подачі повітря в трубці для надування балона, з'єднувач на проксимальному кінці трубки, який включає в себе канал, з'єднаний з каналом подачі повітря, і змащувальне покриття на приладі, при цьому балон має довжину і діаметр, що відповідають розміру пацієнта, який приймає протез [US 20100010530 А1, А61М 29/00, A61F 2/26, 2010]. Найближчим до корисної моделі, що заявляється, є інструмент для встановлення трикомпонентного протеза, виконаний у вигляді канюлі, що має осьовий отвір, який проходить поздовжньо через стрижнеподібний пристрій. Осьовий отвір має такі розміри, щоб отримати дистальний кінець інструмента для введення і механізм розширення. Канюля проходить між дистальним і проксимальним кінцями і містить механізм розширення, розташований в дальньому кінці канюлі. Механізм розширення виконано з можливістю вибіркового переміщення між першим станом, в якому механізм розширення втягується в дальній кінець, і другим станом, в якому розширюється механізм розширюється з віддаленого кінця інструмента і - від нього. В одному варіанті здійснення проксимальний кінець інструменту включає в себе замок Люєра або інший відповідний з'єднувач, який налаштований для з'єднання з джерелом текучого середовища, таким як фізіологічний розчин, що доставляється через ту чи іншу форму трубки, прикріпленої до насоса. В іншому варіанті здійснення проксимальний кінець інструменту визначає замкнуту діафрагму, яка виконана з можливістю прийому голки для накачування зі шприца або іншого такого ручного механізму накачування, коли ручна ін'єкція рідини через діафрагму створює тиск/активує механізм розширення для переміщення з далекого кінця інструмента. Інструмент виконано з можливістю зачеплення і введення дистального наконечника в дистальний кінець кавернозної частини тіла пацієнта, а після від'єднання інструмента від наконечника - з можливістю входження в контакт і введення проксимального кінця у проксимальний кінець кавернозної частини тіла пацієнта [US 20110071345 А1, A61F 2/26, 2011]. Використання зазначеного хірургічного інструмента, як і попереднього аналога, є досить травматичним, і в більшості випадків, якщо немає вираженого кавернозного фіброзу, не має доцільності його використання. Інструмент не має поділок для вимірювання розмірів кавернозного тіла, не імітує протез за своєю формою та часто дає певну похибку. Інструмент використовується лише для встановлення трикомпонентних протезів і не може бути використаний для інших видів ендофалопротезування. В основу корисної моделі поставлено задачу створення інструмента для вимірювання порожнини та дилятації кавернозних тіл при ендофалопротезуванні, який би мав ширші функціональні можливості, підвищив швидкість і якість ендофалопротезування. Поставлена задача вирішується тим, що в хірургічному інструменті для вимірювання порожнини та дилятації кавернозних тіл при ендофалопротезуванні, який виконано у вигляді металевої трубки, згідно з корисною моделлю, металева трубка має форму конуса з тупими заокругленими краями та насічками. Насічки позначають довжину ходу в 1 см. Хірургічний інструмент має довжину 20 см. 1 UA 119431 U 5 10 15 Металеву трубку може бути виконано з нержавіючої сталі або титану. Хірургічний інструмент, що заявляється, на відміну від прототипу, який призначено лише для встановлення трикомпонентного протеза, є універсальним і може бути використаний для будь-якого виду ендофалопротезування. Хірургічний інструмент має можливість одночасного вимірювання порожнини та дилятації кавернозних тіл. Використання хірургічного інструмента підвищує якість і швидкість ендофалопротезування. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено хірургічний інструмент для вимірювання порожнини та дилятації кавернозних тіл; на Фіг. 2 - етап ендофалопротезування, при якому виконується замір порожнини кавернозного тіла хірургічним інструментом, що заявляється. Хірургічний інструмент призначено для вимірювання порожнини та дилятації кавернозних тіл. Інструмент являє собою 20-и сантиметровий металевий конус, виконаний з нержавіючої сталі або титану, з тупими заокругленими краями 1 та насічками 2, що позначають довжину ходу в 1 см (Фіг. 1). При вимірюванні порожнини та дилятації кавернозних тіл хірургічний інструмент вводять почергово у дистальну та проксимальну частини надсіченого кавернозного тіла з метою заміру розміру його порожнини та подальшому встановленню протеза відповідної довжини. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Хірургічний інструмент для вимірювання порожнини та дилятації кавернозних тіл при ендофалопротезуванні, що виконано у вигляді металевої трубки, який відрізняється тим, що металева трубка має форму конуса з тупими заокругленими краями та насічками, що позначають довжину з ходом в 1 см. 2. Хірургічний інструмент за п. 1, який відрізняється тим, що насічки позначають довжину ходу в 1 см. 3. Хірургічний інструмент за п. 1, який відрізняється тим, що має довжину 20 см. 4. Хірургічний інструмент за п. 1, який відрізняється тим, що металеву трубку виконано з нержавіючої сталі або титану. 2 UA 119431 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
