Лічильник обліку витрати рідини

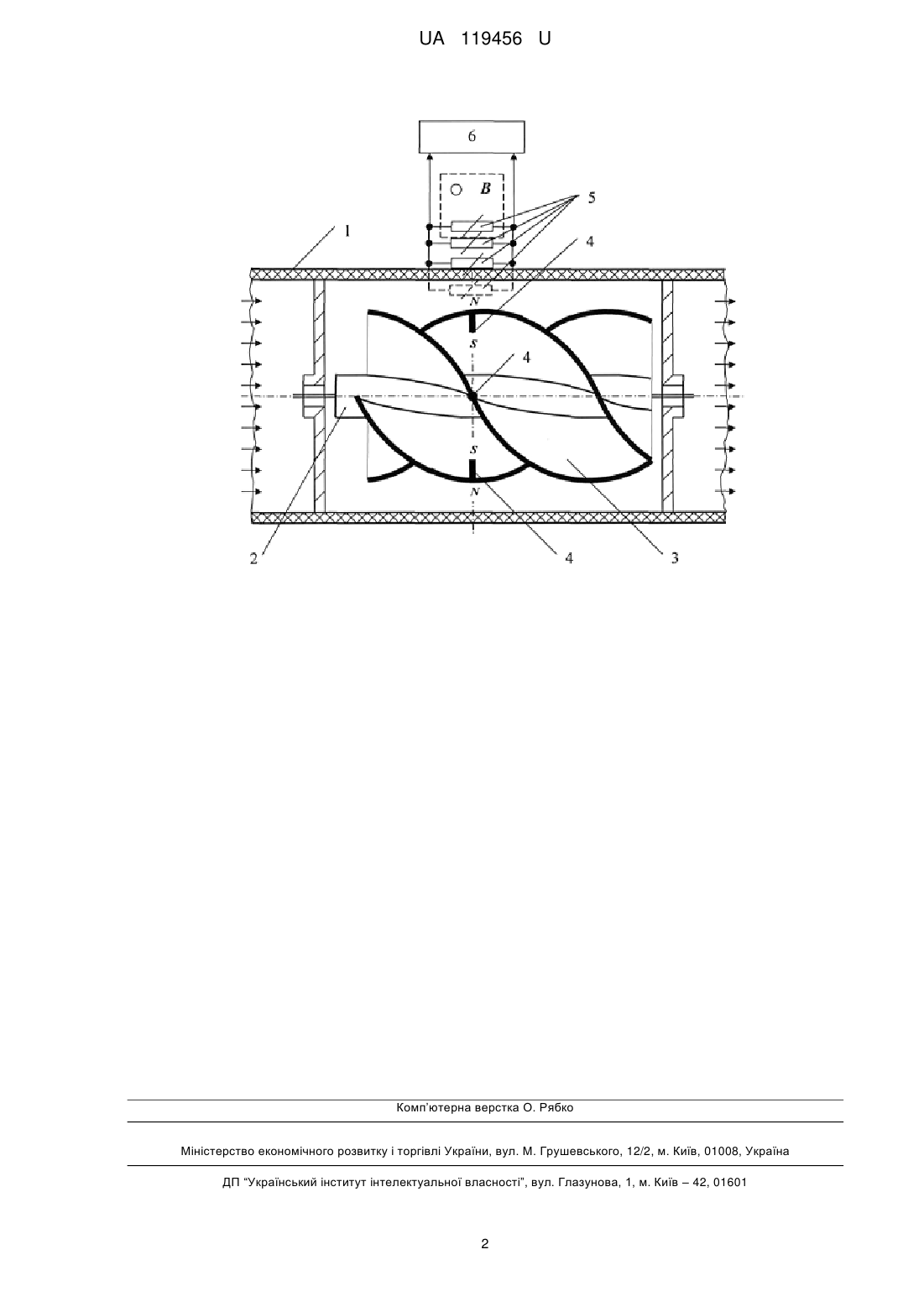

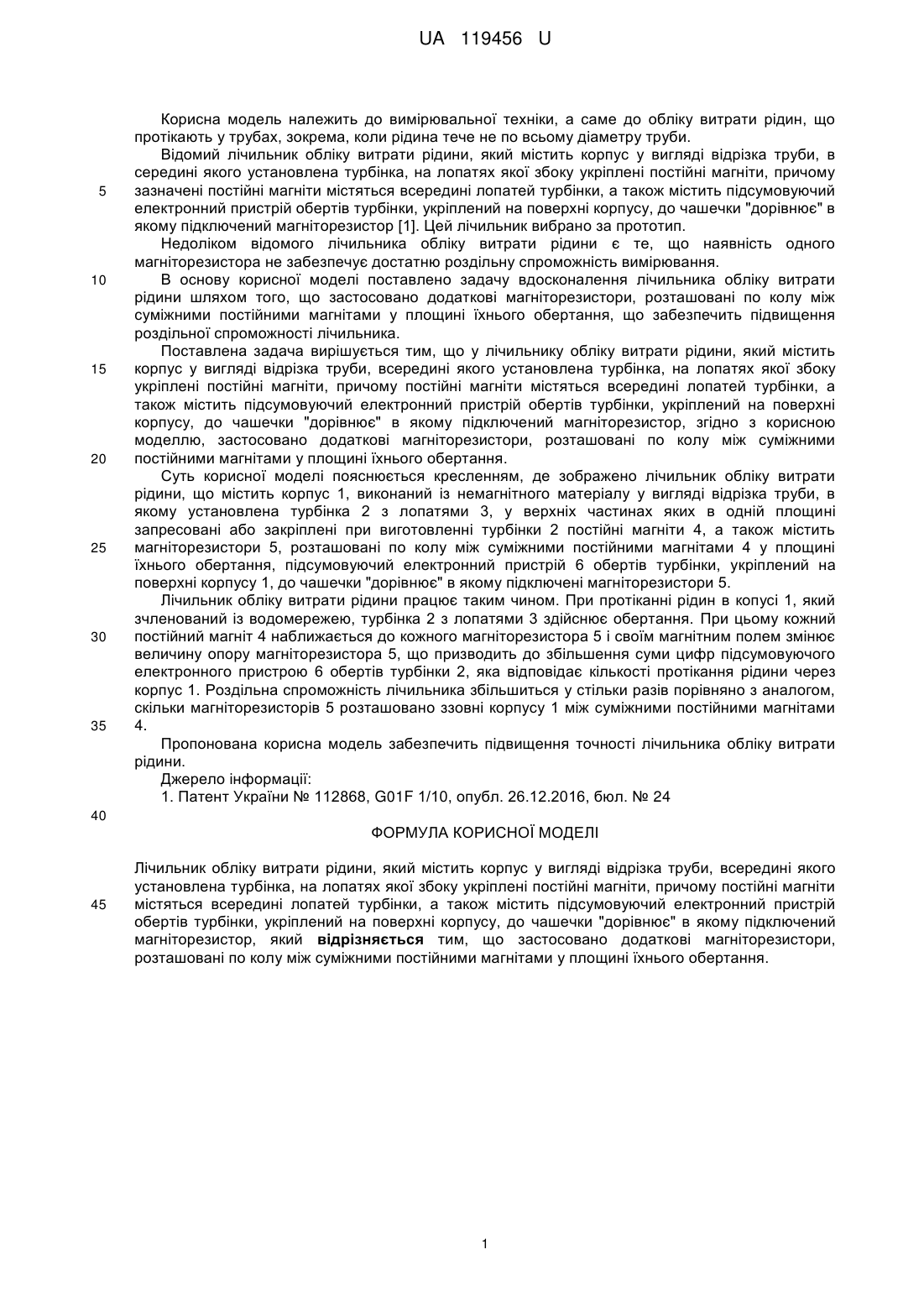

Реферат: Лічильник обліку витрати рідини містить корпус у вигляді відрізка труби, всередині якого установлена турбінка, на лопатях якої збоку укріплені постійні магніти, причому постійні магніти містяться всередині лопатей турбінки, а також містить підсумовуючий електронний пристрій обертів турбінки, укріплений на поверхні корпусу, до чашечки "дорівнює" в якому підключений магніторезистор, причому застосовано додаткові магніторезистори, розташовані по колу між суміжними постійними магнітами у площині їхнього обертання. UA 119456 U (54) ЛІЧИЛЬНИК ОБЛІКУ ВИТРАТИ РІДИНИ UA 119456 U UA 119456 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки, а саме до обліку витрати рідин, що протікають у трубах, зокрема, коли рідина тече не по всьому діаметру труби. Відомий лічильник обліку витрати рідини, який містить корпус у вигляді відрізка труби, в середині якого установлена турбінка, на лопатях якої збоку укріплені постійні магніти, причому зазначені постійні магніти містяться всередині лопатей турбінки, а також містить підсумовуючий електронний пристрій обертів турбінки, укріплений на поверхні корпусу, до чашечки "дорівнює" в якому підключений магніторезистор [1]. Цей лічильник вибрано за прототип. Недоліком відомого лічильника обліку витрати рідини є те, що наявність одного магніторезистора не забезпечує достатню роздільну спроможність вимірювання. В основу корисної моделі поставлено задачу вдосконалення лічильника обліку витрати рідини шляхом того, що застосовано додаткові магніторезистори, розташовані по колу між суміжними постійними магнітами у площині їхнього обертання, що забезпечить підвищення роздільної спроможності лічильника. Поставлена задача вирішується тим, що у лічильнику обліку витрати рідини, який містить корпус у вигляді відрізка труби, всередині якого установлена турбінка, на лопатях якої збоку укріплені постійні магніти, причому постійні магніти містяться всередині лопатей турбінки, а також містить підсумовуючий електронний пристрій обертів турбінки, укріплений на поверхні корпусу, до чашечки "дорівнює" в якому підключений магніторезистор, згідно з корисною моделлю, застосовано додаткові магніторезистори, розташовані по колу між суміжними постійними магнітами у площині їхнього обертання. Суть корисної моделі пояснюється кресленням, де зображено лічильник обліку витрати рідини, що містить корпус 1, виконаний із немагнітного матеріалу у вигляді відрізка труби, в якому установлена турбінка 2 з лопатями 3, у верхніх частинах яких в одній площині запресовані або закріплені при виготовленні турбінки 2 постійні магніти 4, а також містить магніторезистори 5, розташовані по колу між суміжними постійними магнітами 4 у площині їхнього обертання, підсумовуючий електронний пристрій 6 обертів турбінки, укріплений на поверхні корпусу 1, до чашечки "дорівнює" в якому підключені магніторезистори 5. Лічильник обліку витрати рідини працює таким чином. При протіканні рідин в копусі 1, який зчленований із водомережею, турбінка 2 з лопатями 3 здійснює обертання. При цьому кожний постійний магніт 4 наближається до кожного магніторезистора 5 і своїм магнітним полем змінює величину опору магніторезистора 5, що призводить до збільшення суми цифр підсумовуючого електронного пристрою 6 обертів турбінки 2, яка відповідає кількості протікання рідини через корпус 1. Роздільна спроможність лічильника збільшиться у стільки разів порівняно з аналогом, скільки магніторезисторів 5 розташовано ззовні корпусу 1 між суміжними постійними магнітами 4. Пропонована корисна модель забезпечить підвищення точності лічильника обліку витрати рідини. Джерело інформації: 1. Патент України № 112868, G01F 1/10, опубл. 26.12.2016, бюл. № 24 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Лічильник обліку витрати рідини, який містить корпус у вигляді відрізка труби, всередині якого установлена турбінка, на лопатях якої збоку укріплені постійні магніти, причому постійні магніти містяться всередині лопатей турбінки, а також містить підсумовуючий електронний пристрій обертів турбінки, укріплений на поверхні корпусу, до чашечки "дорівнює" в якому підключений магніторезистор, який відрізняється тим, що застосовано додаткові магніторезистори, розташовані по колу між суміжними постійними магнітами у площині їхнього обертання. 1 UA 119456 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
